ESP32-MINI-1-N4无线通信模组结构设计

　　在嵌入式硬件开发、物联网终端设备的结构适配工作中，这类小型化无线通信模组的三维结构建模，是整机结构设计环节里不可忽视的细节，很多初入行的结构工程师容易忽略模组的安装边界、干涉风险，导致后期打样后出现装配卡滞、射频性能受遮挡的问题。从实际工程应用场景来看，这款模组广泛适配智能家居控制节点、工业无线传感终端、小型可穿戴数据采集设备、低功耗物联网网关等产品，作为核心的无线通信载体，承担Wi-Fi与蓝牙信号的收发、主控运算处理的功能，不需要额外搭载主控MCU就能实现终端的边缘计算与无线数据传输，能大幅缩小终端设备的主板占用空间。

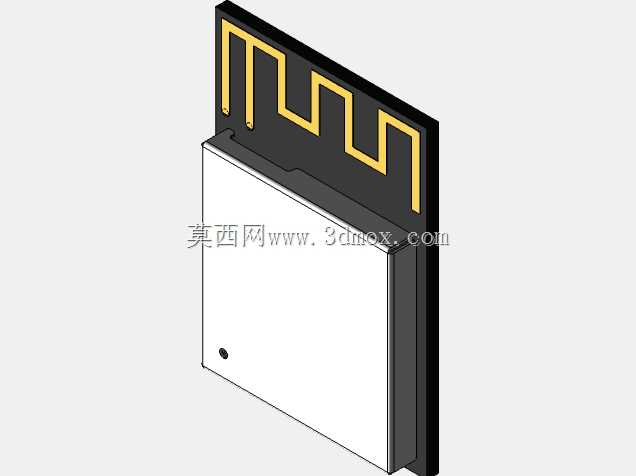

　　从设计思路上看，这款模组采用了屏蔽罩与PCB基板叠层的结构方案，顶部的弯折金属天线直接集成在PCB板边，不需要额外外接天线引出座，既减少了整机的物料成本，也降低了天线装配工序带来的一致性风险。建模过程中需要重点关注几个核心尺寸边界：首先是模组整体的长宽厚尺寸，要严格匹配 datasheet 里的安装公差，尤其是板边金手指的位置度，因为这类模组大多采用贴片焊接或者插装排针的方式固定在主板上，金手指的焊盘位置偏移0.1mm就可能导致批量焊接时出现虚焊、连锡的问题。其次是顶部天线区域的净空要求，建模时要把天线周围3mm范围内的禁布区明确标注出来，结构设计时这个区域不能有金属结构件、电池、屏蔽罩等导电材质遮挡，否则会直接影响天线的辐射效率，导致无线信号传输距离缩水、连接稳定性下降。

　　从功能特性的结构适配角度，模组侧面的金属屏蔽罩采用了卡扣加焊接的固定方式，建模时还原了屏蔽罩与PCB基板的贴合台阶，这个台阶位置是结构设计时做限位筋的关键参考，很多工程师在设计主板压块时，容易把压块直接压在屏蔽罩的弯折边缘，长期振动环境下可能导致屏蔽罩变形，挤压内部的芯片晶振，引发设备工作异常。另外模组本体上的定位小孔，是生产过程中PCB过回流焊时的定位孔，建模时保留这个特征，能方便后续做生产工装的定位销适配，不需要二次测量孔位坐标。

　　在实际设备选型的结构评估阶段，这个三维模型可以直接导入整机装配环境做干涉检查，比如在做智能插座、无线开关这类小体积产品时，能提前确认模组与外壳内壁的安全间隙，避免外壳注塑缩水后挤压模组造成元器件损坏；在做工业传感终端时，也能通过模型模拟模组与导轨安装座、接线端子的位置关系，优化主板的布局走线，减少射频走线的长度，提升信号质量。很多结构工程师在选型初期只关注模组的电气参数，忽略结构尺寸的细节，比如忽略天线的突出高度，导致外壳合模后天线顶到外壳内壁，或者把模组安装在金属外壳的内部没有预留天线开窗位置，最后整机做EMC测试时无线性能不达标，需要重新开模调整结构，浪费大量的开发周期与成本。

　　建模过程中对模组的棱角做了符合实际生产的倒角处理，没有采用尖锐的直角特征，还原了PCB板边的V-CUT加工痕迹、屏蔽罩的冲压折弯圆角，这些细节特征能让结构工程师在做装配仿真时更贴近真实的物料状态，避免因为模型过于理想化导致的装配间隙误判。另外针对金手指部分的建模，还原了焊盘的厚度与表面沉金工艺的台阶，在做SMT钢网设计时，可以直接参考模型的焊盘尺寸调整钢网开口，提升焊接的良率。对于需要做灌封处理的户外终端设备，通过这个模型可以准确计算灌封胶的用量，同时确认灌封时胶液不会覆盖到天线区域，避免灌封胶的介电常数影响天线的谐振频率。
