FSW100低压配电中断器结构设计

　　在低压配电系统的末端保护场景里，这类中断器承担着支路电路过载、短路工况下的快速分断职能，常见于工业厂房低压柜出线端、商用建筑楼层配电回路、小型加工设备的供电输入端，是配电链路里不可缺少的末端保护执行部件。不同于框架式断路器的大电流分断定位，这款FSW100规格的中断器额定工作电流适配100A及以下的交流配电回路，安装方式兼容标准35mm导轨卡装与螺钉固定两种形式，在做三维结构设计时，首先要匹配现有低压配电柜体的安装模数，整体宽度控制在标准模数单元的整数倍，避免在柜内排布时出现间隙浪费或者干涉问题。

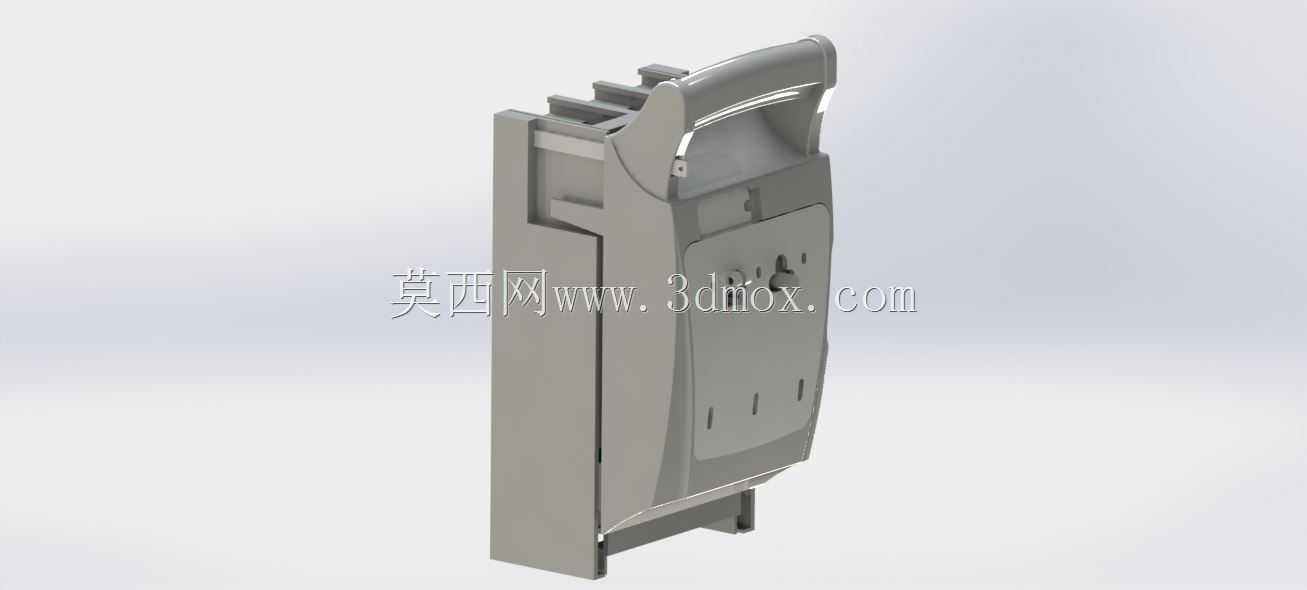

　　从结构设计思路来看，这款中断器的外壳采用上下分模的阻燃工程塑料壳体，顶部设置的提拉式操作手柄，一方面满足操作人员带绝缘防护的分合闸操作需求，手柄的行程做了明确的限位设计，分闸、合闸位置都有清晰的触感反馈，避免操作时出现半合半分的虚接状态；另一方面手柄的凸起结构也兼顾了产品搬运、拆装时的施力点功能，不需要额外设计搬运结构，减少壳体的额外开孔，提升整体防护等级。壳体侧面预留的接线端子区域，做了内凹式的防触电挡板设计，接线完成后挡板可以覆盖带电的端子部位，避免运维人员误触带电部位，端子的压紧螺钉采用标准十字槽规格，适配常规电工工具的操作空间，接线时不需要额外使用特殊工具。

　　产品内部的触头分断结构做了快速斥力设计，当回路出现短路大电流时，电动力会直接推动动触头快速脱离静触头，不需要等待脱扣器的机械动作延迟，大幅缩短分断燃弧时间，减少触头烧蚀，提升产品的使用寿命。在安装边界的尺寸控制上，这款中断器的背部卡装结构完全适配行业通用的DIN导轨尺寸，卡爪的弹性行程做了冗余设计，即使导轨存在轻微的安装变形，也能顺利卡入并且固定牢固，不会出现松脱滑落的问题；产品的进出线端子间距满足电气安全爬电距离要求，不同极性的带电部位之间的绝缘距离符合低压电器的安全规范，即使在潮湿、多粉尘的工业现场环境下，也不会出现相间击穿的问题。

　　从实际使用的功能特性来看，这款中断器同时具备过载反时限脱扣和短路瞬时脱扣的双重保护特性，过载状态下根据电流过载的倍数匹配不同的脱扣延时，避免电机启动类的短时冲击电流造成误分断，而短路状态下则会在毫秒级时间内完成分断，切断故障回路，避免故障范围扩大。在做三维建模的过程中，壳体的加强筋布局完全围绕内部元件的固定点位设计，既保证壳体的结构强度，在分断短路电流产生的内部冲击力下不会出现壳体开裂，又尽可能减少壳体的壁厚，降低材料用量，控制产品整体重量。操作手柄与壳体之间的缝隙做了迷宫式密封结构，避免外界的粉尘、金属碎屑从手柄缝隙进入产品内部，造成内部绝缘下降或者触头卡涩的问题。产品正面预留的标识区域，可以粘贴回路编号、额定参数等标识，方便运维人员快速识别回路信息，不需要额外悬挂标识牌。在设备选型适配时，这款中断器可以直接替换同规格的同类产品，安装尺寸、接线位置完全匹配通用标准，不需要对原有配电柜体做任何改造，直接拆装即可完成更换，大幅降低现场运维的改造成本。从结构细节来看，产品底部设置的散热槽道，沿着内部发热元件的排布方向设计，在柜内自然对流的环境下，可以把触头、脱扣器工作时产生的热量及时导出，避免长期工作时内部温度过高，加速绝缘材料老化，影响产品使用寿命。
