塑壳式低压断路器结构设计方案

　　在低压配电系统的终端保护环节，断路器是承担线路过载、短路、欠压保护的核心执行元件，从民用建筑的户内配电箱，到工业车间的动力柜、设备控制柜，再到轨道交通的车载配电单元，这类元件的适配场景覆盖了几乎所有需要低压电能分配的场合。不同于隔离开关仅具备电路分断的可视化断点功能，断路器需要在故障电流出现的毫秒级时间内完成脱扣动作，切断故障回路，避免线路过热起火、用电设备烧毁的风险，同时还要支持日常运维中的手动分合操作，满足线路检修、设备切换的使用需求。

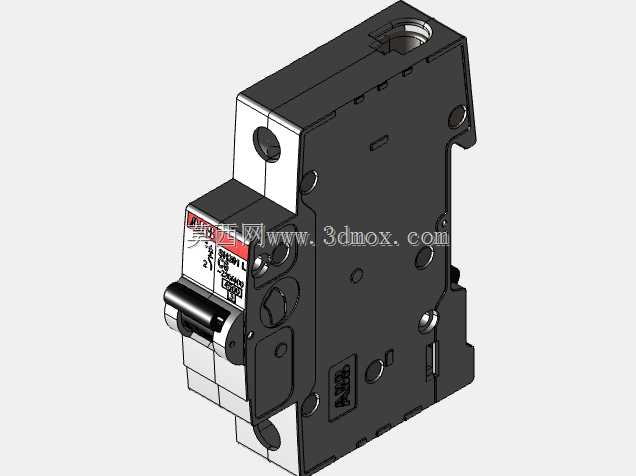

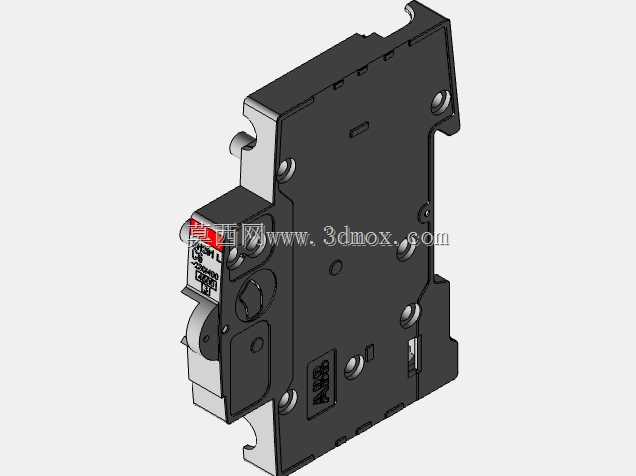

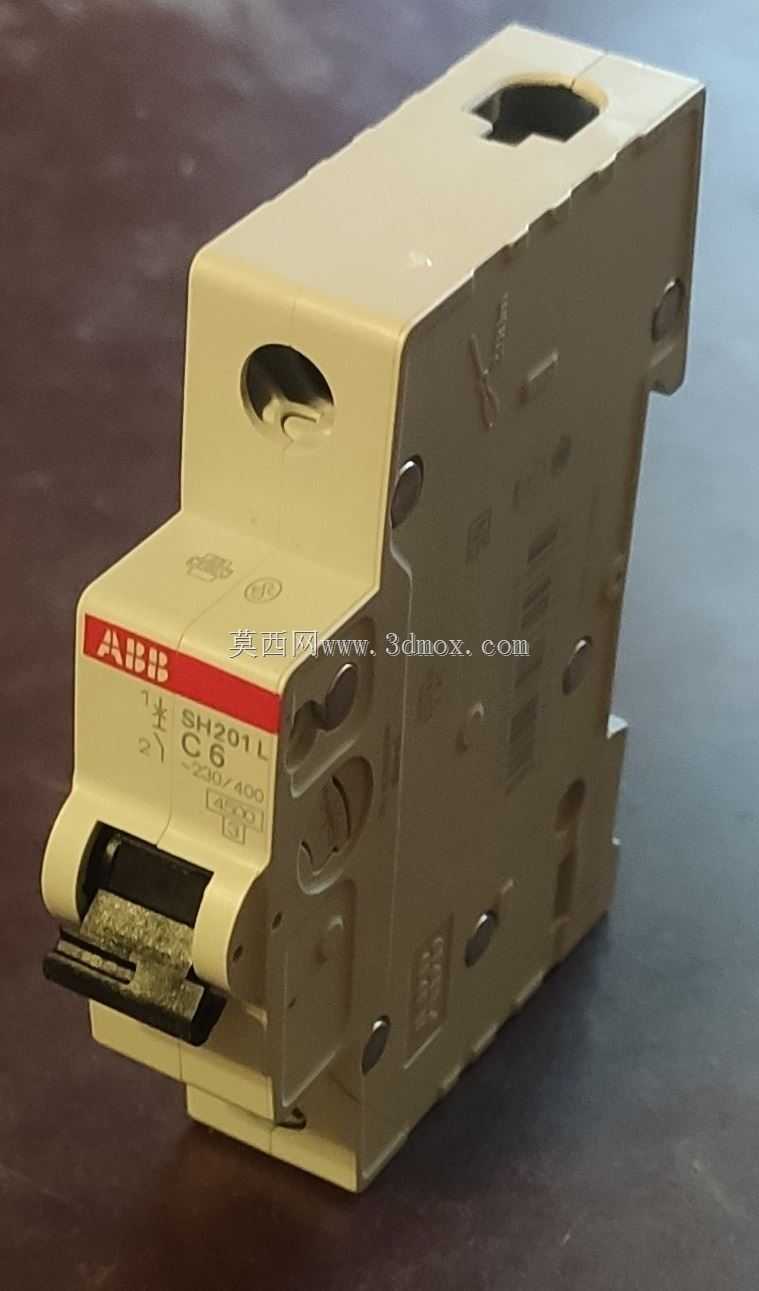

　　这款断路器的三维结构设计，首先围绕安装适配性做了边界约束，整体采用标准模数化的外形尺寸，适配常规35mm标准DIN导轨的安装卡扣结构，壳体宽度匹配终端配电的模数间隔，多台并排安装时不会出现干涉，进出线端的接线端子预留了足够的导线压接空间，支持不同线径的铜芯导线接入，端子处的防触电护罩结构可以避免运维人员误触带电部位，符合低压电器的安全防护要求。

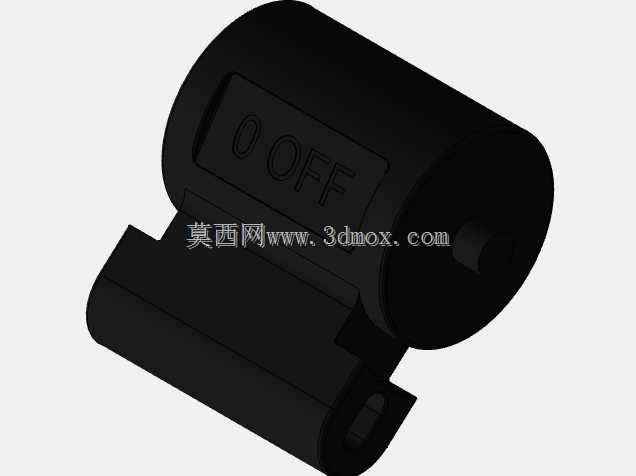

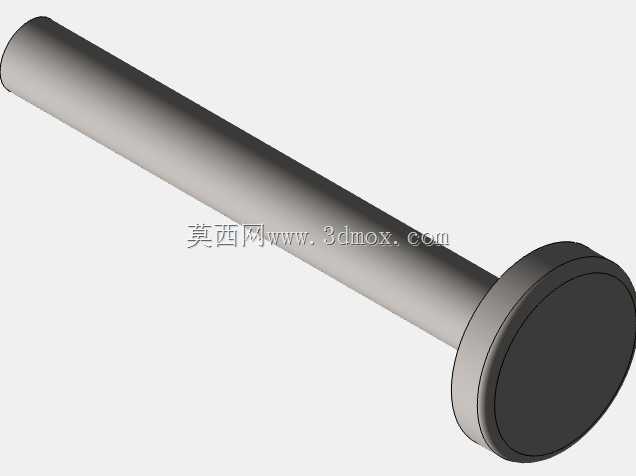

　　从内部功能结构的设计思路来看，模型完整还原了断路器的核心功能模块：操作机构部分采用四连杆传动结构，手动扳动操作手柄时，可以通过连杆带动动触头完成稳定的合分动作，手柄的位置状态可以直观反馈触头的分合位置，即使在触头熔焊的故障状态下，手柄也无法停留在合闸位置，避免运维人员误判电路状态。脱扣模块部分同时集成了热脱扣与磁脱扣两套执行结构，热脱扣单元采用双金属片受热弯曲的原理，当线路出现长时间过载时，双金属片在过载电流的热效应下产生形变，推动脱扣机构动作，分断电路，反时限的动作特性可以匹配不同过载倍数下的保护需求；磁脱扣单元则采用电磁线圈结构，当线路出现短路大电流时，线圈产生的电磁吸力瞬间推动衔铁动作，带动脱扣机构快速分断，整个动作过程可以在数毫秒内完成，将短路故障的影响范围控制在最小。

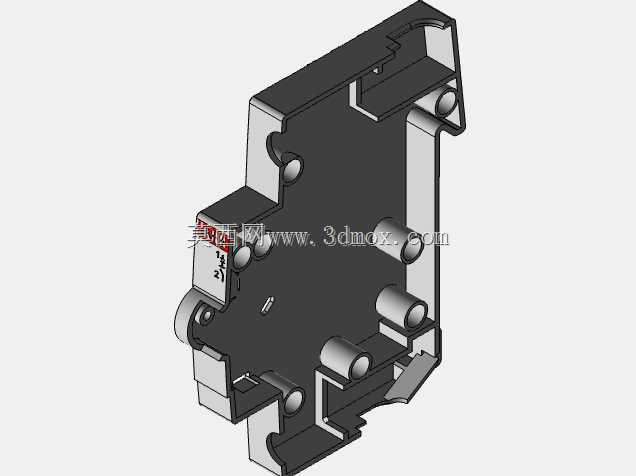

　　灭弧系统的结构设计是这款断路器模型的细节重点，灭弧室采用多片栅格切割式结构，金属灭弧栅片按照固定间距排列在触头分断位置的外侧，当触头分断产生电弧时，电动力会将电弧拉入灭弧栅片之间，被分割成多段短电弧，通过栅片的冷却作用快速熄灭电弧，避免电弧持续烧蚀触头表面，延长元件的使用寿命，同时也防止电弧外喷引发相间短路的风险。壳体部分采用高强度阻燃工程塑料的结构设计，上下壳体通过卡扣与螺丝组合固定，接缝处的错位结构可以提升壳体的防护等级，避免内部电弧外泄，同时塑料材质的绝缘特性可以保证带电部件与外部安装结构之间的绝缘距离满足电气安全规范要求。

　　在实际的设备选型与结构适配过程中，这类断路器的三维模型可以直接嵌入到成套配电柜、控制柜的整体装配模型中，提前校验安装空间、接线走向、操作手柄的操作空间是否存在干涉，避免在实际装配阶段出现元件与柜体结构、走线槽、其他电气元件的位置冲突。同时模型还原的内部脱扣机构、触头结构，也可以供低压电器设计人员做结构优化参考，验证不同传动结构的动作行程、脱扣力的匹配关系，减少实物样机的试制次数，缩短产品开发的迭代周期。

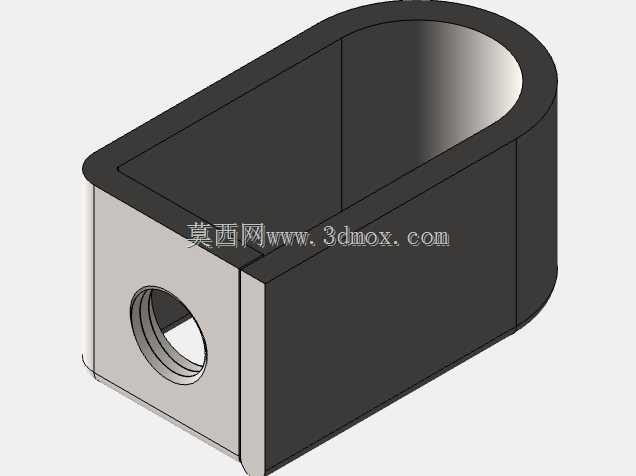

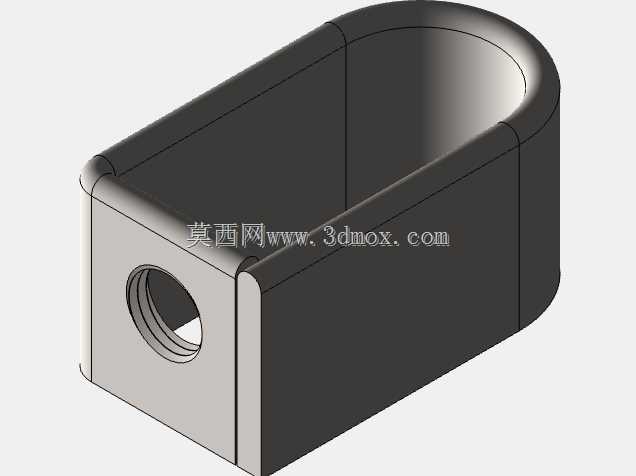

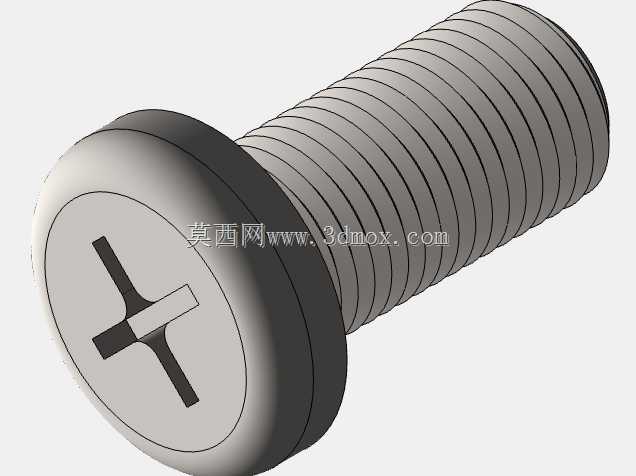

　　从现场运维的实际需求出发，这款断路器的结构设计也预留了辅助触点、分励脱扣器等扩展附件的安装空间，可以根据不同的使用场景加装扩展模块，实现远程分闸、触头状态信号反馈等功能，适配智能配电系统的远程监控需求。进出线端的接线端子采用压线框结构，拧紧螺丝时可以通过压线框将导线均匀压紧，避免导线压接不牢导致的接触电阻过大、端子发热的问题，端子处的标识清晰区分相线、零线的接线位置，避免现场接线时出现相序接反的错误。

　　不同于高压断路器的复杂结构，低压终端断路器的结构设计更注重可靠性与安装便捷性的平衡，这款三维模型完整还原了产品从外部安装结构到内部功能模块的所有细节，每一处结构的尺寸约束都匹配实际量产产品的工程要求，没有多余的装饰性结构，所有的造型特征都服务于功能实现与安装适配的需求，不管是用于配电系统的整体装配仿真，还是用于低压电器的结构原理教学，都可以提供精准的结构参考。
