数控铣床通用型工件定位夹紧工装

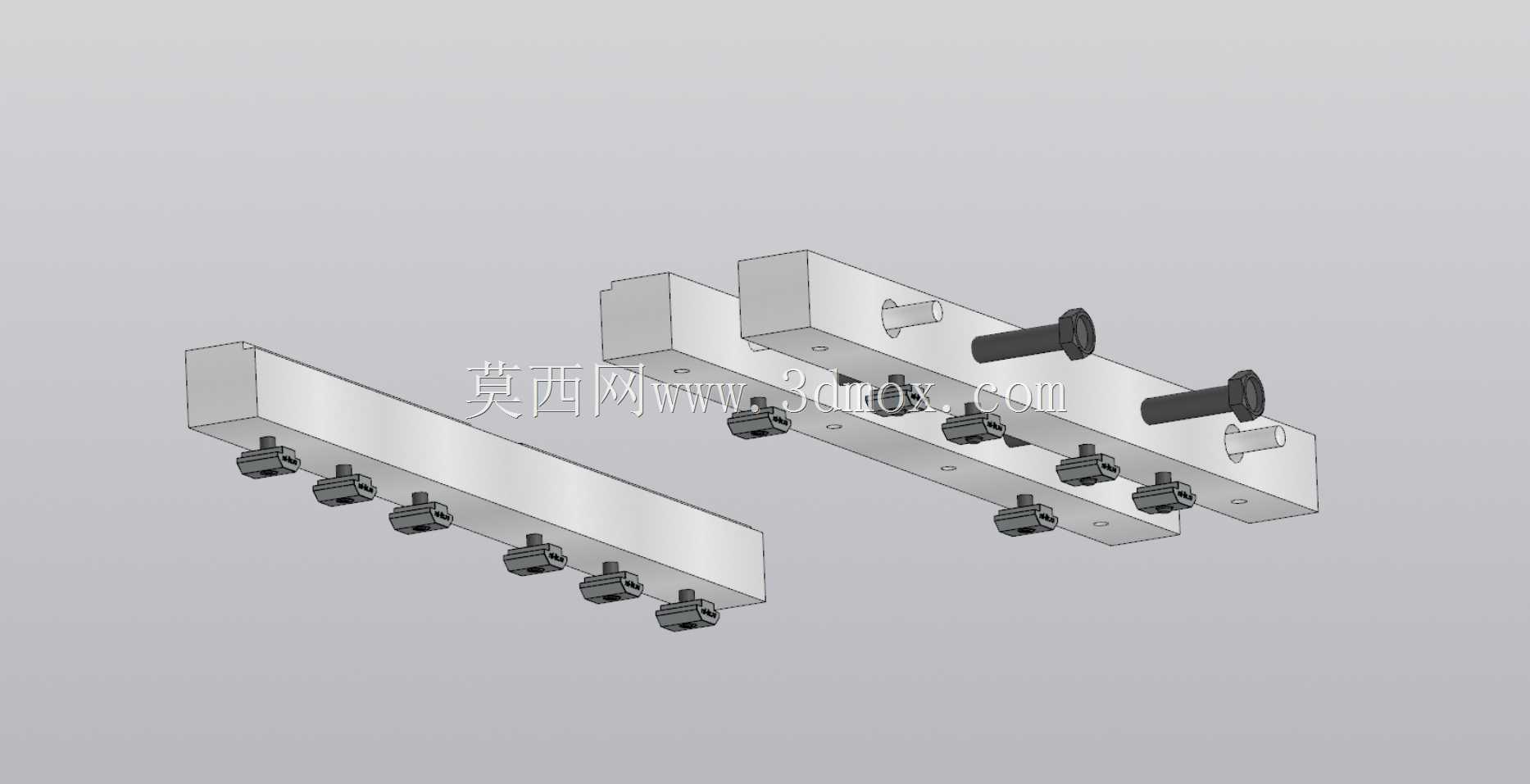

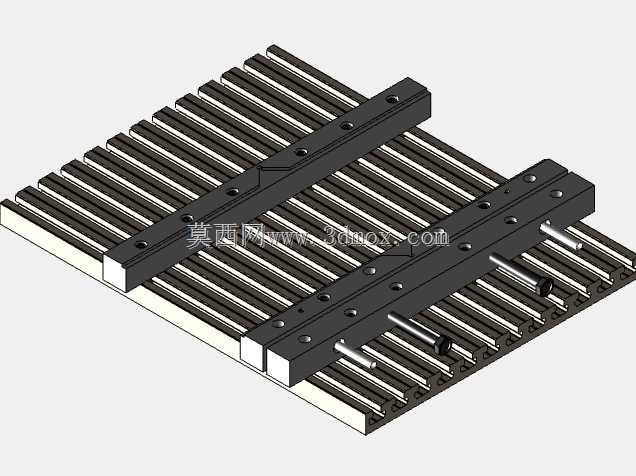

　　在中小批量数控铣削、激光切割加工场景中，经常遇到不同尺寸板材、块状坯料的快速装夹需求，传统台虎钳受限于钳口开度、安装方向，往往无法适配幅面超出钳口范围的工件，而定制专用夹具又会拉高单件加工的准备成本，这套工件夹紧装置正是针对这类通用装夹痛点设计的。整套工装依托机床工作台自带的标准T型槽作为安装基准，不需要额外改造工作台面，也不需要制作过渡连接板，压块本体直接通过T型螺栓与工作台槽位锁紧，安装过程不需要复杂的找正操作，普通操机人员即可完成快速部署。

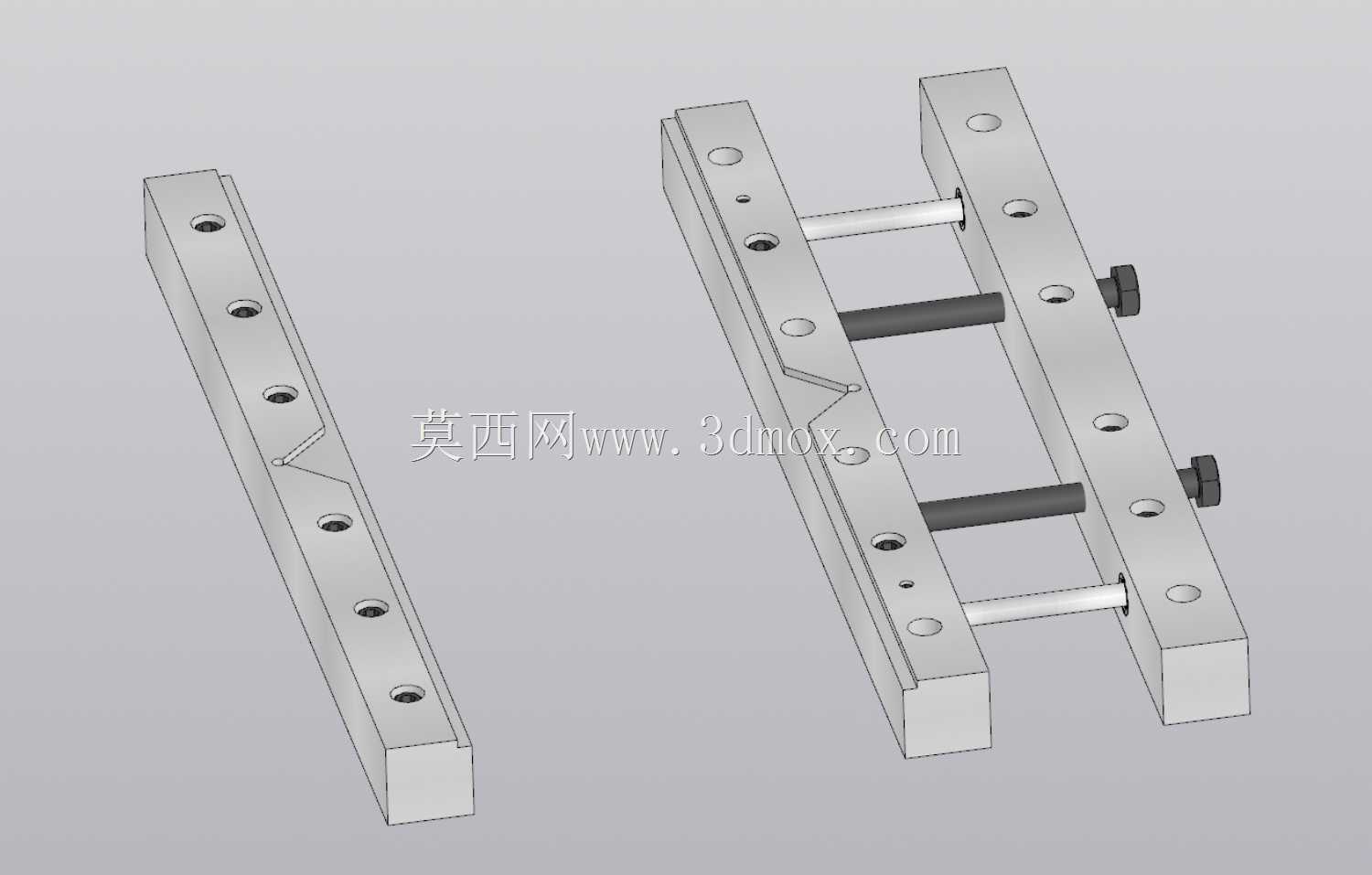

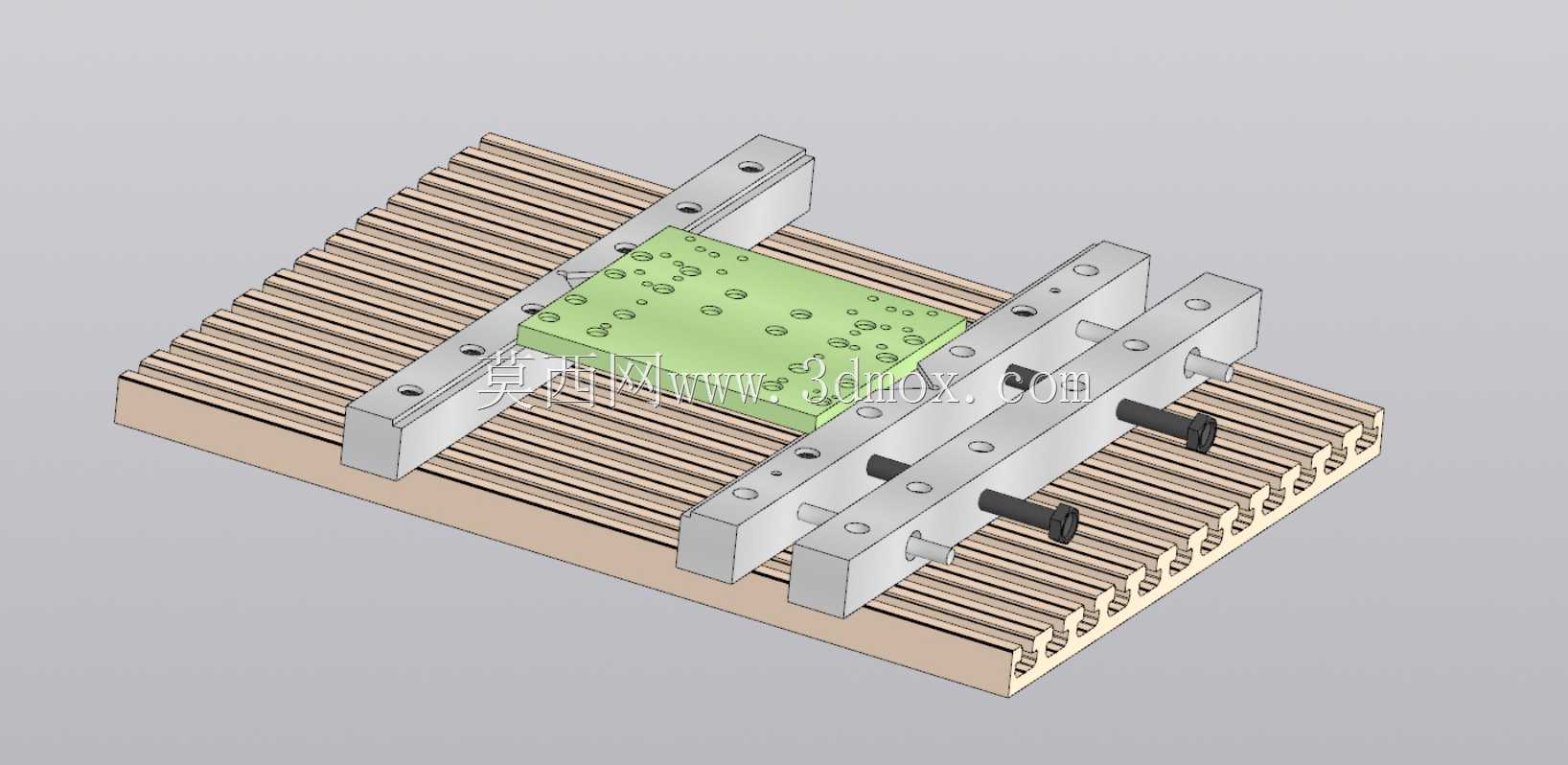

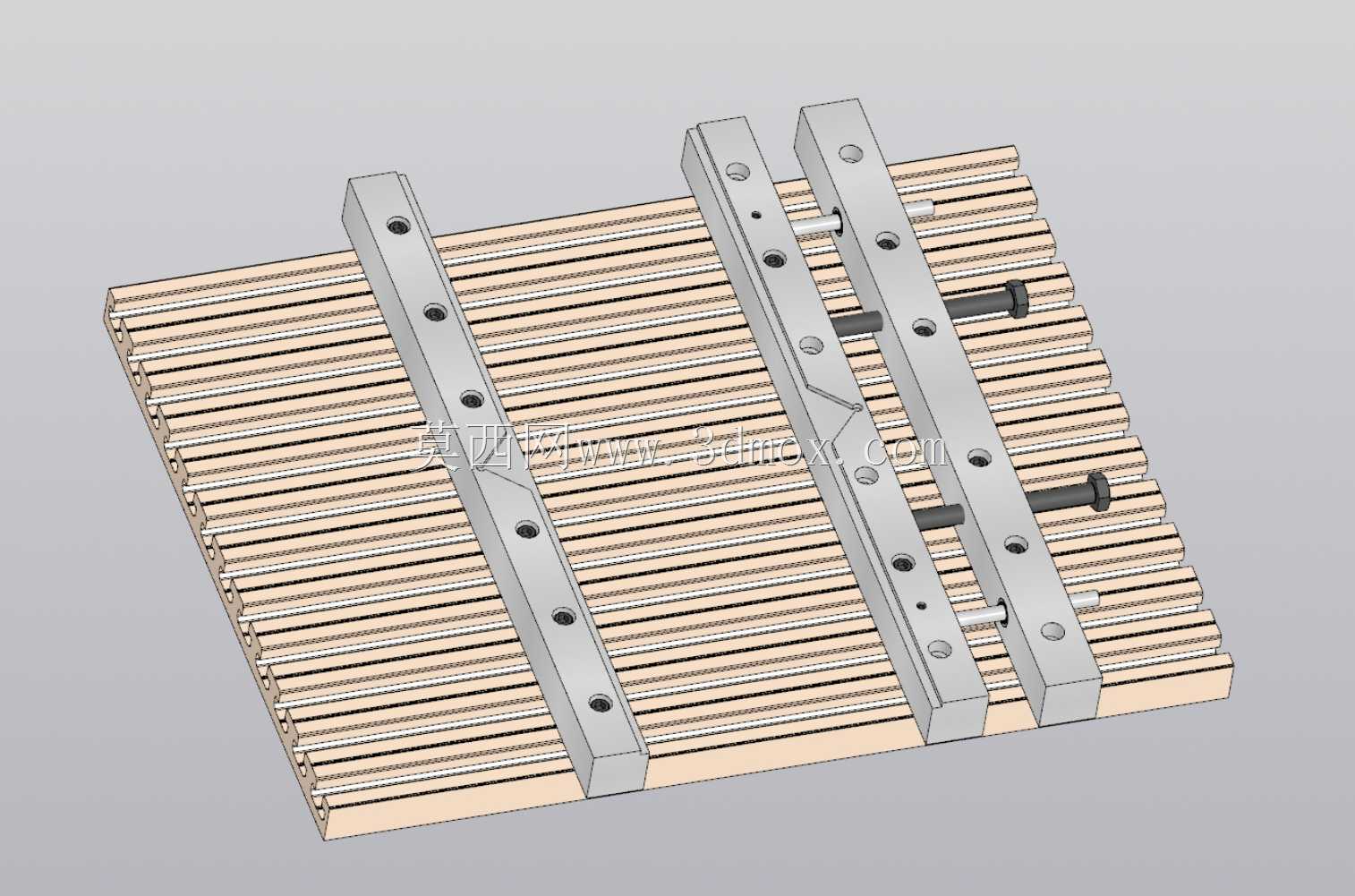

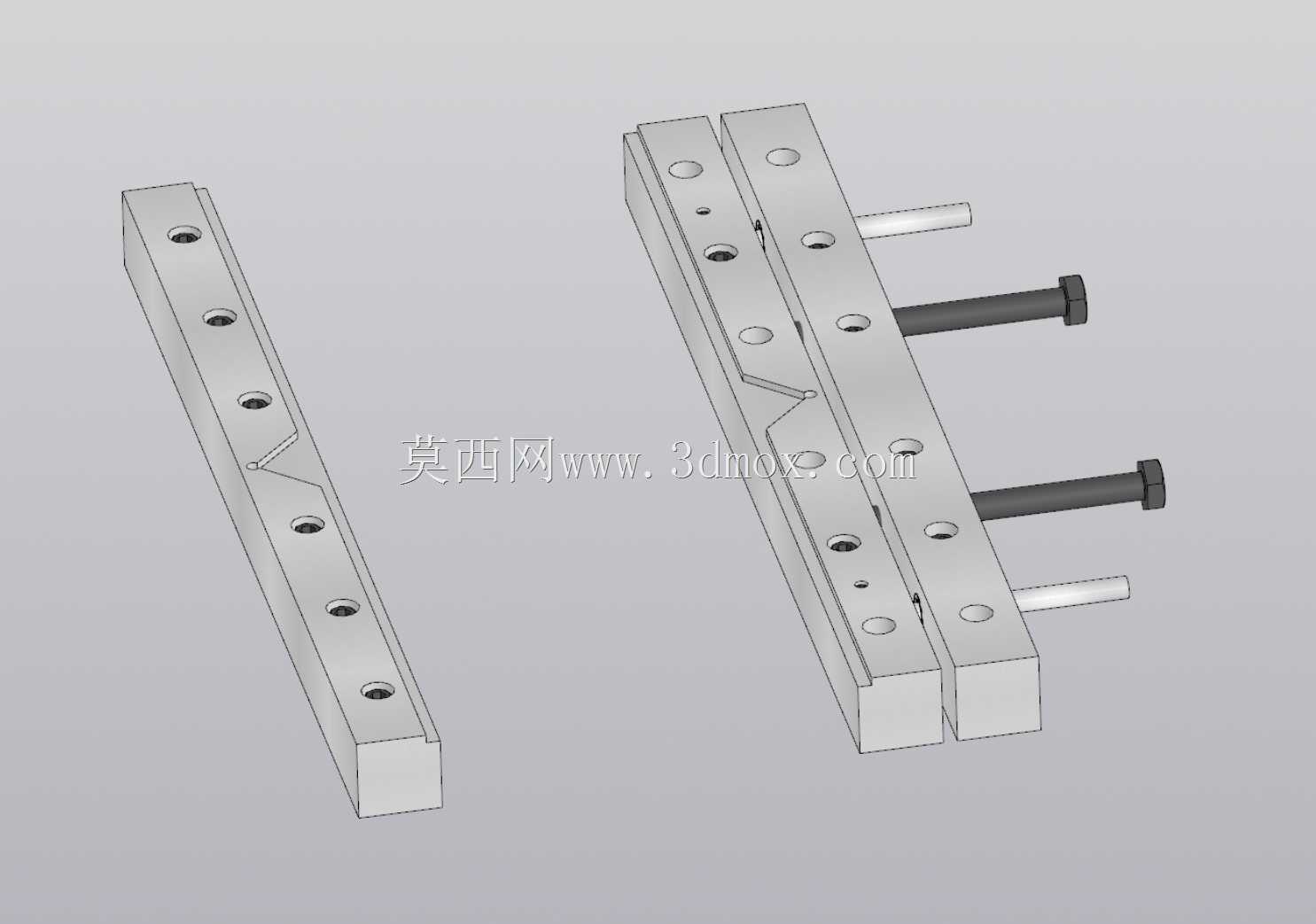

　　从功能实现逻辑来看，这套夹紧结构没有采用传统的顶部压合施力方式，而是通过侧向定位挡块配合压紧螺栓实现工件的侧面抵紧，装夹过程中不会遮挡工件上表面的加工区域，无论是整面铣削、多工位钻孔还是表面激光刻蚀，都不会出现刀具与夹具干涉的问题，能最大化释放工作台的有效加工幅面。设计阶段充分考虑了不同加工场景的走线需求，压块上开设了多组等间距的螺栓安装长槽，既可以沿工作台X轴方向平行排布两组压块，实现长条形工件的侧向定位，也可以沿Y轴方向调整安装位置，适配宽度不同的方形坯料，甚至可以根据异形工件的轮廓，灵活调整单个压块的固定位置，不需要额外制作仿形压头。

　　从安装边界尺寸来看，单块压条的长度适配常规中小型数控铣床的T型槽间距，压块本体的高度低于常规坯料的装夹基准高度，当工件厚度在10mm到80mm区间时，都可以通过调整压紧螺栓的伸出长度实现稳定抵紧，不会出现压块过高碰撞主轴刀柄的问题。压条与工作台接触的底面做了平面度精磨处理，安装后与T型槽表面的贴合间隙控制在0.02mm以内，重复装夹的定位精度可以控制在0.05mm范围内，能够满足普通铣削、钻孔加工的精度要求，不需要每次装夹都重新打表找正。

　　针对加工过程中的切屑堆积问题，压块的所有棱边都做了倒角处理，螺栓安装孔采用沉头设计，加工过程中产生的金属切屑不会卡在安装缝隙中，清理时只需要用毛刷沿工作台槽方向清扫即可，不会因为切屑残留影响后续装夹的定位精度。在实际使用场景中，这套工装既可以用于亚克力、电木板等非金属材料的快速夹持，也可以用于铝合金、低碳钢等金属坯料的轻切削加工装夹，当需要加工大尺寸薄板工件时，可以沿工作台周边均匀布置多组压块，从多个方向实现工件的限位固定，避免薄板加工过程中出现移位翘曲。相比传统的压板装夹方式，这套侧向夹紧结构不需要在工件上方预留压板的避让空间，CAM编程时不需要额外设置压板避让路径，能有效减少空刀路径，提升加工效率，同时也避免了顶部压板压伤工件已加工表面的问题。整套结构没有采用复杂的传动或气动元件，所有零部件都采用标准金属切削工艺加工，维护成本极低，压紧螺栓出现磨损后可以直接替换同规格标准件，不需要整体更换工装主体，长期使用的综合成本远低于专用定制夹具。
