复合材料面内剪切性能测试Iosipescu夹具

　　在复合材料力学性能测试领域，面内剪切强度与模量的精准测定一直是材料表征环节的核心难点，常规剪切试验方案往往存在应力分布不均、试样装夹偏差大、测试数据离散性高的问题，Iosipescu剪切测试法正是为解决这一痛点形成的成熟试验方案，这套夹具就是匹配该试验方法的专用装夹部件。从实际应用场景来看，该夹具可直接适配常规万能材料试验机的加载接口，无需额外改造设备连接端，既可以用于高校材料学科的教学试验环节，支撑学生完成复合材料力学性能测试的实操训练，也能满足第三方检测机构、航空航天复材部件生产企业的来料检验、配方验证、成品性能抽检需求，可覆盖碳纤维增强树脂基复合材料、玻璃纤维增强复合材料、层压木质复合板材等多种具备层间结构的材料测试场景。

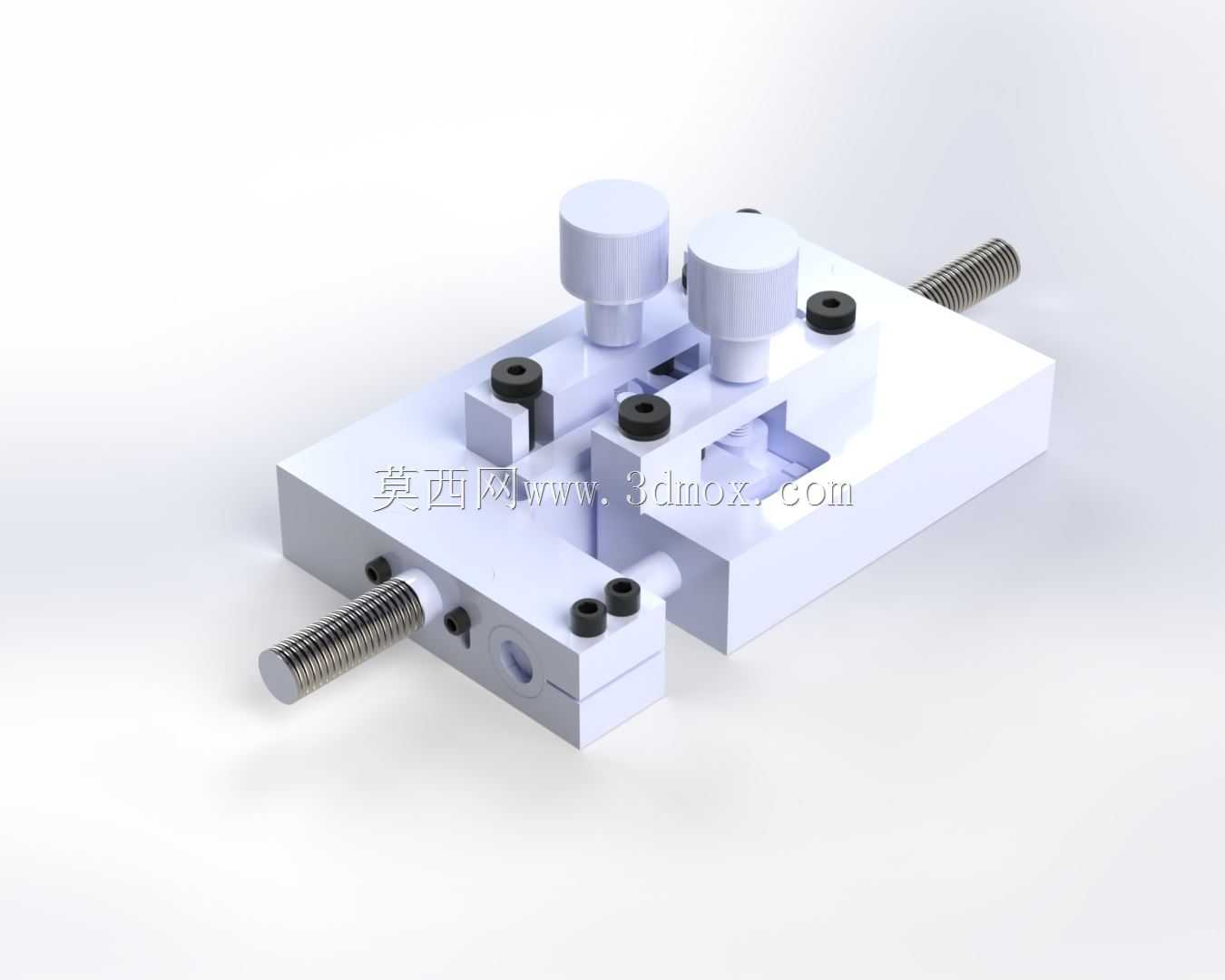

　　这套夹具的核心功能是通过特定的装夹定位结构，对开有标准V形缺口的试样施加纯剪切载荷，让V形缺口区域形成均匀的集中剪切应力场，规避常规拉伸剪切、扭转剪切试验中出现的弯曲应力干扰、应力集中位置偏移问题，保证测试区域的应力状态完全符合面内剪切的力学模型要求，最终得到的测试数据可直接用于材料本构模型搭建、有限元仿真参数输入、产品结构强度校核。从设计思路层面拆解，整套夹具采用分体式模块化布局，主体基座为高刚性矩形金属结构，作为整套装置的承载基准，基座上设置了对称分布的试样定位槽，槽体的加工公差控制在±0.02mm范围内，保证试样装夹后V形缺口的中心位置与加载轴线完全重合，避免装夹偏心带来的附加弯矩。

　　基座两侧设置了贯穿的加载螺杆，螺杆采用梯形螺纹设计，具备自锁特性，加载过程中不会出现载荷松弛，螺杆端部与万能试验机的夹头连接部位做了平面铣削处理，可适配不同规格的试验机夹爪装夹。试样的压紧结构采用对称布置的可调压块，每个压块配套独立的锁紧旋钮，旋钮下方设置了防滑压头，压头与试样接触的面做了网纹滚花处理，既可以增大接触摩擦力防止试样加载过程中滑移，又能通过调整每个旋钮的压紧力，保证试样两侧受力均匀，不会出现局部压溃或者装夹变形。考虑到不同厚度试样的测试需求，压块的安装位置预留了5mm的高度调节余量，可适配1mm到6mm厚度范围的标准Iosipescu试样，无需更换压块即可完成不同规格试样的装夹。

　　从安装边界与尺寸参数来看，整套夹具的主体基座长度为120mm，宽度为70mm，整体装配完成后的总高度为45mm，两侧加载螺杆伸出基座端面的长度各为30mm，整套装置的最大外轮廓尺寸可适配绝大多数台式万能材料试验机的试验腔空间，安装时无需调整试验机的原有立柱间距，直接将两侧螺杆夹持在试验机的上下夹头或者专用剪切试验附具接口上即可完成安装。夹具的所有活动部件之间都设置了间隙配合的导向面，导向面的表面粗糙度控制在Ra1.6以下，加载过程中活动部件的运动方向与加载轴线的平行度公差不超过0.03mm，避免运动卡滞带来的载荷数据误差。基座上还设置了定位销孔，可配合标准试样定位销快速完成试样的对中操作，装夹试样时无需反复调整位置，将试样贴紧定位销后锁紧压块即可完成装夹，大幅提升试验效率。在细节设计上，所有与试样接触的棱边都做了R0.5mm的圆角处理，避免尖锐棱边在加载过程中切割试样造成非预期的失效；锁紧旋钮的握持部分做了滚花处理，操作人员无需借助工具即可手动完成压块锁紧，操作便捷；整套夹具的主要承载部件都采用合金结构钢加工，经过调质处理后表面硬度达到HRC35-40，长期反复加载使用不会出现变形或者磨损，可保证长期测试的精度稳定性。实际使用过程中，操作人员先将夹具两侧的加载端与试验机连接固定，再将加工好V形缺口的试样放置在定位槽内，贴紧定位销保证缺口中心对准剪切区域，依次对称锁紧四个压块的旋钮，保证每个压块的压紧力基本一致，随后移除定位销即可启动试验机按照标准试验速率加载，通过试验机的载荷传感器采集载荷数据，配合引伸计采集V形缺口区域的剪切变形量，即可计算得到材料的面内剪切强度与剪切模量参数。这套夹具的结构设计完全符合ASTM D5379以及国内复合材料剪切测试的相关标准要求，装夹定位精度高，操作流程简便，测试数据重复性好，可有效降低复合材料剪切性能测试的人为误差，为材料性能表征提供可靠的装夹支撑。
