手动辅助涂胶操作机械手原型结构

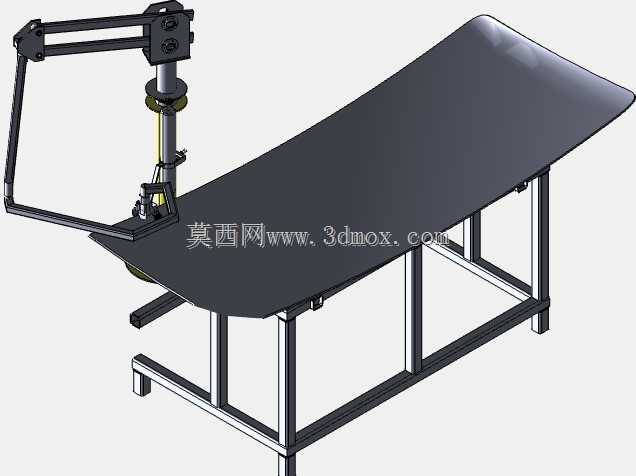

　　这套手动辅助操作的机械臂结构，核心面向门窗装配、小型钣金件密封、玻璃嵌装等需要均匀涂布密封胶的工位场景，区别于全自动涂胶设备的高成本与复杂编程要求，完全依靠操作人员手动牵引完成作业轨迹控制，适配小批量定制化生产、多品种换线频繁的车间作业需求，尤其适合产品规格不统一、无法通过固定程序完成涂胶路径规划的零散加工场景。从结构布局来看，整套装置采用台面式安装设计，底部框架采用标准矩形钢管焊接成型，框架上方预留平整的工件放置台面，台面边缘设置定位挡边，可根据待加工工件的外形快速更换定位靠模，无需复杂的调机步骤即可完成不同尺寸工件的装夹固定。

　　机械臂的支撑立柱垂直固定在台面后侧边角位置，立柱内部设置导向轴与配重平衡结构，操作人员牵引末端执行器时，可在垂直方向实现任意位置的悬停，不会因为臂体自重出现下坠或者抬升费力的问题，垂直方向的行程覆盖整个台面的高度范围，可适配不同厚度工件的涂胶作业高度需求。臂体部分采用平行四边形连杆结构设计，这种结构的核心优势在于牵引末端涂胶头移动时，涂胶头的垂直角度始终保持恒定，不会因为臂体的水平摆动出现胶枪倾斜、出胶角度偏移的问题，能保证密封胶涂布过程中胶嘴与工件表面的夹角始终维持在工艺要求的45度左右，避免出现胶缝宽窄不一、断胶、堆胶的质量缺陷。水平方向的臂展覆盖整个台面的作业范围，连杆关节处采用自润滑铜套配合锁紧螺母，既保证转动过程的顺滑无卡滞，又可根据作业需求调整关节阻尼，避免操作过程中臂体出现多余的晃动。末端执行器位置预留标准的胶枪夹持接口，可适配市面上常见的手动压胶枪、气动胶枪的装夹尺寸，夹持位置设置微调旋钮，可根据胶嘴长度调整伸出量，保证胶嘴与工件表面的距离始终控制在1-2mm的合理区间，减少涂胶过程中胶嘴剐蹭工件表面的问题。

　　设计过程中充分考虑了操作人员的作业舒适度，臂体的操作力经过配重平衡调校后，水平牵引的操作力控制在5N以内，长时间重复作业也不会造成操作人员的手臂疲劳，相比完全手持胶枪作业的模式，可降低60%以上的手臂负重，同时能避免手持作业时因为手部抖动造成的涂胶轨迹偏移问题。安装边界方面，整套装置的底部框架尺寸适配常规的车间工位布局，不需要额外打膨胀螺栓固定地面，直接放置在平整的车间地面即可投入使用，框架底部设置可调脚杯，可根据地面平整度调整台面水平度，保证工件放置的稳定性。在实际应用中，这套装置除了密封胶涂布作业外，更换末端夹持部件后，还可完成小型工件的手动焊接辅助、工件打磨定位、小件装配对位等作业，具备一定的工位适配扩展性。

　　结构上所有的转动关节都设置了防尘密封结构，可适配车间内存在少量粉尘、胶雾的作业环境，日常维护仅需定期在关节位置加注润滑脂即可，不需要复杂的电气维护，相比自动化涂胶设备，后期使用成本极低，适合中小型加工车间的工位升级改造。臂体的连杆部分采用轻量化的空心钢管焊接成型，在保证结构刚性的前提下尽可能降低臂体自重，减少平衡结构的负载，同时也避免臂体过重导致的操作迟滞问题。台面采用厚度5mm的冷轧钢板制作，表面做磨砂防锈处理，可耐受作业过程中少量密封胶、溶剂的腐蚀，残留的胶渍可通过专用溶剂轻松清理，不会出现台面腐蚀起锈的问题。整套结构的设计没有采用复杂的电气控制元件，纯机械结构的设计故障率极低，即使在没有专业维修人员的小型加工车间，也可通过简单的零件更换完成故障维修，不会因为设备故障造成长时间的工位停线。
