卧式承压工业锅炉筒体结构三维设计

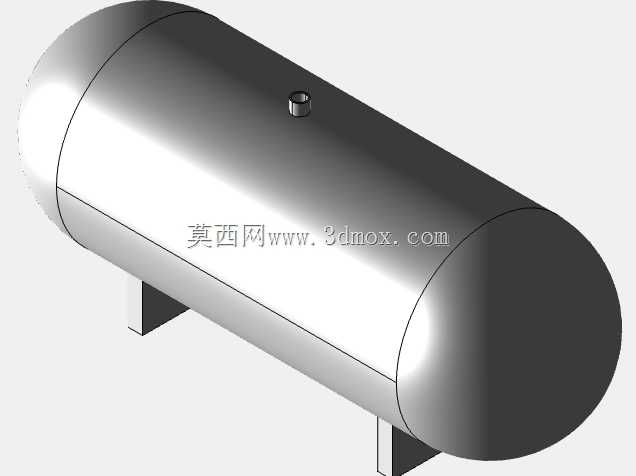

　　这款卧式承压锅炉筒体结构，主要面向工业热力供给场景中的承压换热环节设计，常见应用在中小型生产厂区的集中供汽、教学实验中的压力分析演示场景，也可作为热力系统原理演示的具象化结构载体，帮助从业者理解承压容器的受力分布与支撑逻辑。从实际用途来看，该结构核心是作为密闭承压腔室，承载带压换热介质，在额定压力工况下完成介质的储容与热量传递，筒体两端采用标准椭圆封头结构，相比平盖封头能够大幅降低边角处的应力集中系数，减少局部承压过载的风险，这也是中低压承压锅炉普遍采用椭圆封头的核心原因。

　　设计过程中首先确定了筒体的长径比，结合卧式布置的支撑稳定性要求，将长径比控制在3:1左右，既保证了足够的介质储容空间，也避免长径比过大带来的筒体挠度变形问题，两个鞍式支座对称布置在筒体两侧靠近封头的位置，支座的支撑面做了贴合筒体外径的圆弧处理，安装时能够与筒壁完全贴合，避免局部接触应力过大造成筒壁压痕或变形，支座底部预留了标准安装孔位，可直接通过地脚螺栓固定在混凝土基础或钢制机架上，安装边界需要预留筒体轴向热膨胀的位移空间，避免运行过程中热胀冷缩带来的结构应力拉扯。筒体顶部设置了小直径的接管凸台，可用于安装压力表、安全阀或者介质进出接管，凸台与筒体采用全焊透结构设计，保证接管位置的承压强度与密封性能，建模过程中对所有焊接过渡位置都做了圆角处理，还原实际加工中的焊缝打磨工艺，避免应力集中点的出现。从结构特性来看，整个筒体采用等壁厚设计，壁厚取值结合常规中低压锅炉的承压要求计算确定，既满足强度要求也控制了整体重量，封头与筒体的对接位置采用等厚度对接焊结构，方便现场焊接施工与无损检测。

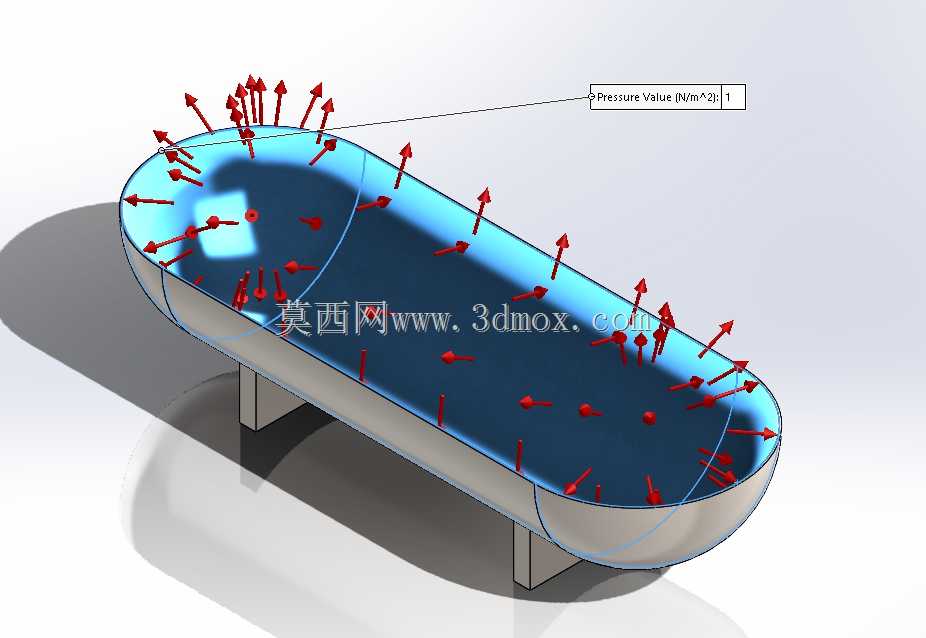

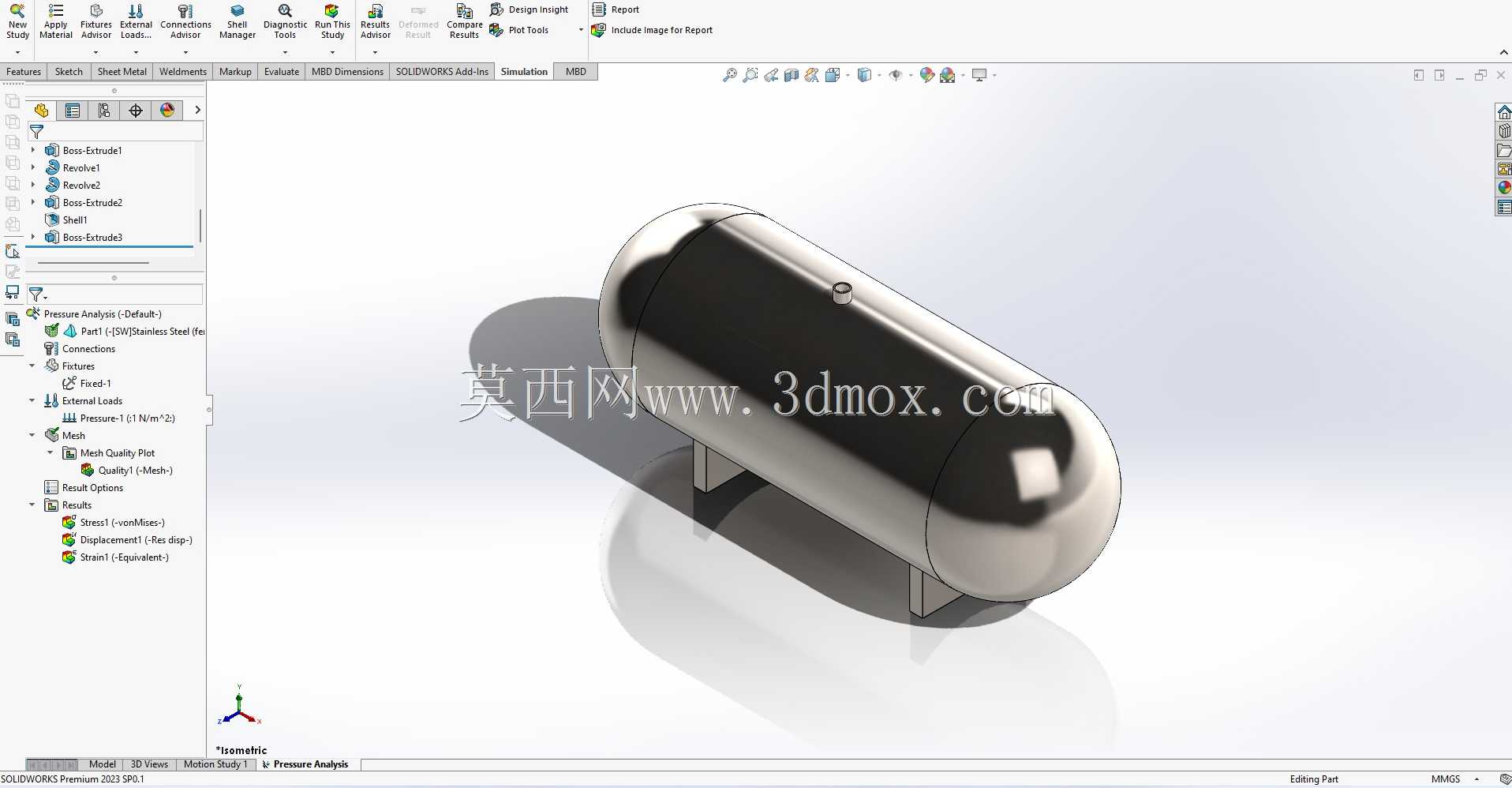

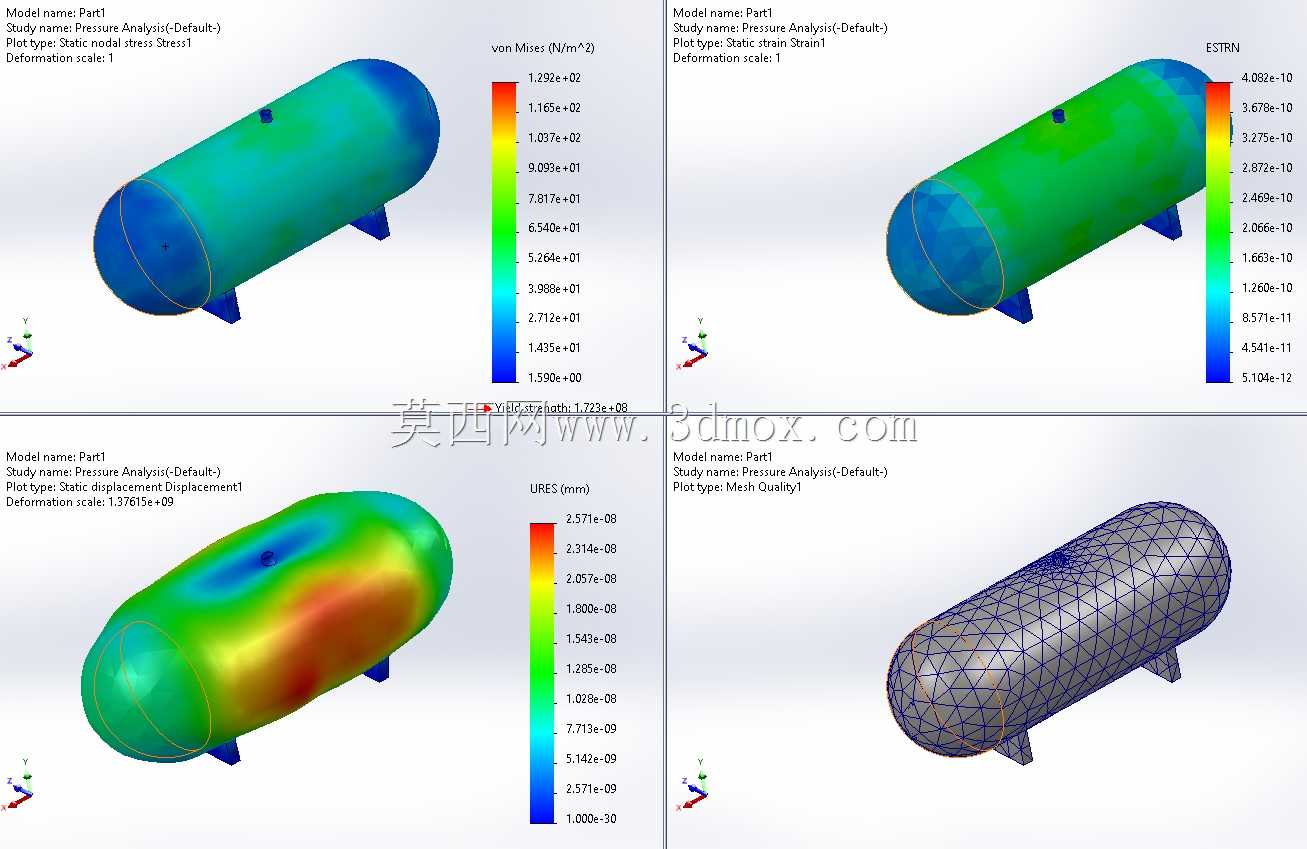

　　在压力分析场景下，该模型可直接导入仿真模块，对内压载荷下的筒壁应力分布、支座支撑反力、封头形变趋势做模拟计算，帮助学习者理解薄壁承压容器的应力分布规律，也就是环向应力是轴向应力两倍的经典力学结论，也能直观观察到鞍座支撑位置的局部应力变化，为实际工程中的支座加强圈设计提供参考。建模时严格遵循机械设计的公差配合逻辑，所有配合面都保留了合理的加工余量，筒体的圆柱度、封头的椭圆度都符合压力容器设计的相关规范要求，两个鞍座的安装平面共面度控制在合理范围内，避免安装时出现强制对齐带来的装配应力。

　　实际选型过程中，这类卧式锅炉筒体的尺寸需要根据额定蒸发量、工作压力、介质类型综合确定，本次建模的结构尺寸适配中小型教学实验与小型供汽场景，整体占地面积小，安装维护方便，鞍式支座的高度设置也预留了底部排污接管的安装空间，方便后期运行过程中的排污操作。需要注意的是，这类承压设备的设计必须严格遵循压力容器相关规范，所有焊接位置都需要做对应的无损检测，建模过程中也还原了实际生产中的工艺细节，比如封头的冲压成型曲率、筒体的卷制圆度、支座的焊接位置，都和实际加工工艺保持一致，能够直接用于生产指导、教学演示或者仿真分析场景，不会出现和实际加工脱节的结构问题。
