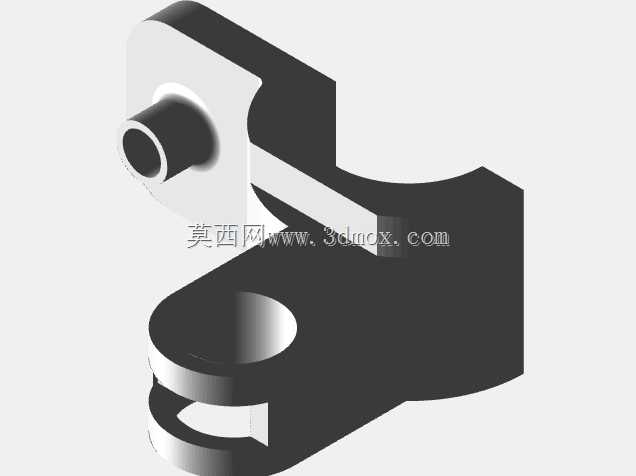

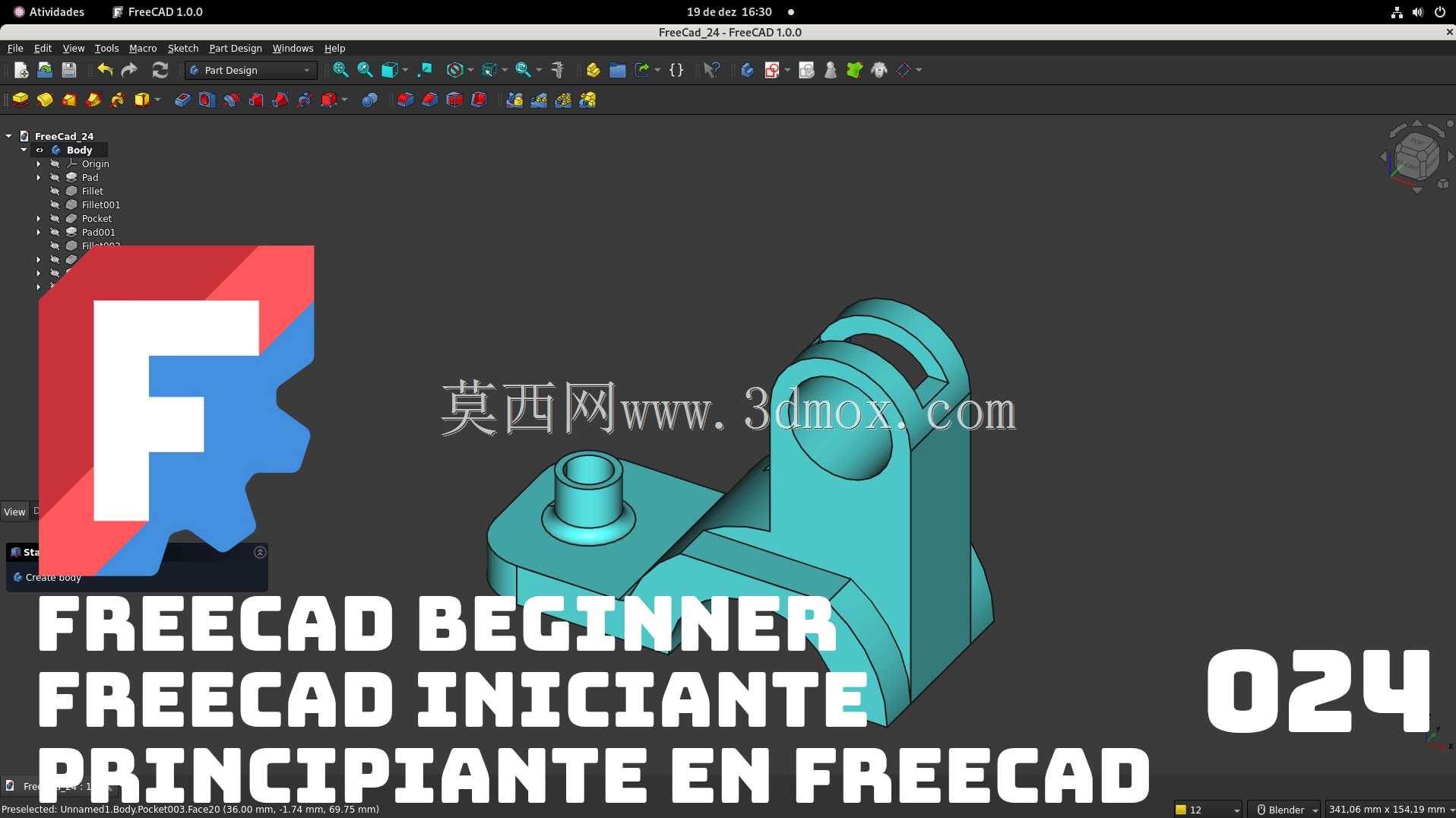

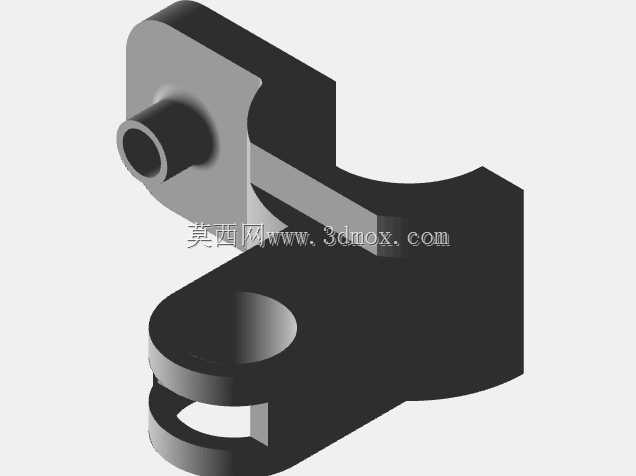

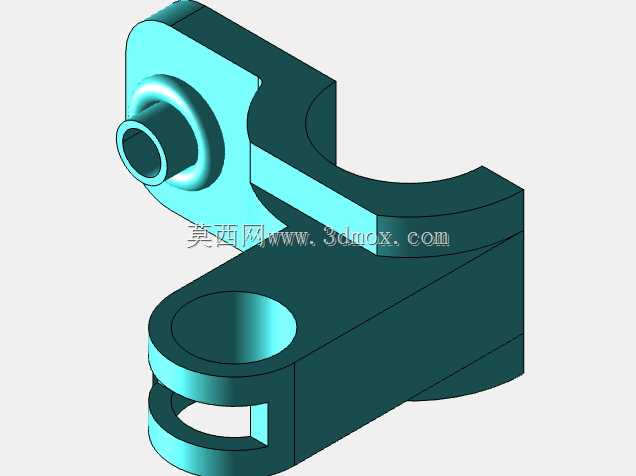

FreeCAD入门练习用铰接式连接支座结构

　　本次建模的铰接式连接支座，属于小型机械结构中常见的铰接定位类零件，广泛应用在桌面级小型自动化执行机构、3D打印定制工装、教学演示机械臂的关节连接位置，也可作为创客类DIY项目里的连杆转接载体，承担相邻两个运动构件之间的铰接支撑、相对转动限位以及轴向定位的作用。从实际使用场景来看，这类零件不需要承受大吨位的重载载荷，更多是在低转速、小扭矩的往复摆动工况下工作，比如桌面分拣机构的摆臂连接位、小型教具的活动关节、定制化夹具的可调连接端，都能见到同结构类型零件的身影。

　　设计这类零件的时候，首先要考虑的是铰接孔的同轴度公差，因为零件上带的两个同轴铰接孔是穿装销轴的核心位置，如果两个孔的同轴度偏差超过0.1mm，穿装销轴后就会出现卡滞、转动阻力过大的问题，长期往复摆动还会造成孔壁的不均匀磨损，缩短零件的使用寿命。建模过程中要先确定两个铰接孔的中心距，这个尺寸直接决定了相连连杆的运动行程，中心距偏差过大的话，整个连杆机构的运动轨迹就会偏离设计值，甚至出现机构死点无法动作的情况。零件底部的凸台是安装定位面，凸台上的小孔是用来穿装紧固螺钉的，设计时要保证凸台的安装平面和铰接孔的轴线平行度，不然安装后整个铰接位会出现偏斜，导致相邻构件运动时出现别劲的问题。

　　从外形结构来看，主体采用了变截面的支撑筋结构，在铰接孔的受力方向做了壁厚加厚处理，非受力区域做了适当的减薄挖空，这样既可以保证零件的结构强度，满足小载荷工况下的刚度要求，又能减少材料的使用量，如果采用3D打印制作的话，还能缩短打印时间、降低打印耗材的消耗。零件上的铰接孔端部做了倒角处理，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员或者刮损配套的销轴零件，另一方面也能在穿装销轴的时候起到导向作用，降低装配的难度。底部安装凸台的边缘也做了小圆角过渡，避免应力集中，因为在螺钉紧固的时候，凸台和主体连接的位置是应力集中区域，如果是直角过渡的话，在反复受载或者螺钉拧紧力过大的时候，很容易出现开裂的问题，圆角过渡可以有效分散应力，提升零件的结构可靠性。

　　安装边界方面，要注意零件安装后铰接孔的周边需要预留足够的转动空间，避免相邻的连杆在摆动过程中和安装基体发生干涉，设计选型的时候要提前核算摆臂的最大摆动角度，确认在整个运动行程内，零件的各个部位都不会和周边结构产生碰撞。铰接孔的内径尺寸要和选用的销轴做间隙配合，间隙量控制在0.05mm到0.1mm之间，间隙太小会导致转动不灵活，间隙太大则会出现铰接位晃动过大，影响整个机构的运动精度。底部安装凸台的螺钉孔位置要和安装基体上的螺纹孔位置完全对应，孔距公差控制在±0.05mm以内，避免出现螺钉无法穿装的问题。如果是采用3D打印制作该零件，还要注意打印时的摆放方向，尽量让铰接孔的轴线方向和打印平台平行，这样可以减少孔位的支撑用量，同时提升孔壁的打印表面质量，减少后续的打磨修整工作量；如果是采用机加工方式制作，要注意毛坯的装夹定位，一次装夹完成两个铰接孔的加工，保证同轴度要求，避免二次装夹带来的定位误差。

　　这类零件虽然结构不算复杂，但是作为机构里的基础连接构件，每一处尺寸的设计都直接影响整个机构的运行顺畅度，建模的时候不能只看外形的相似度，要结合实际的装配要求、工况载荷、加工工艺来调整各个细节的结构，比如壁厚的取值、圆角的大小、倒角的尺寸，都要匹配对应的加工方式和使用场景，不能照搬理论数值，要结合实际的工程经验做优化，才能做出既满足功能要求，又便于加工装配的合格零件。对于入门的三维建模学习者来说，练习这类零件的建模，可以很好地掌握草图绘制、特征拉伸、倒角圆角、孔位定位这些基础的建模操作，同时也能建立起结构设计和实际加工装配之间的关联认知，避免只会画外形不考虑实际工程需求的问题。
