仿生扑翼鸟飞行传动机构设计

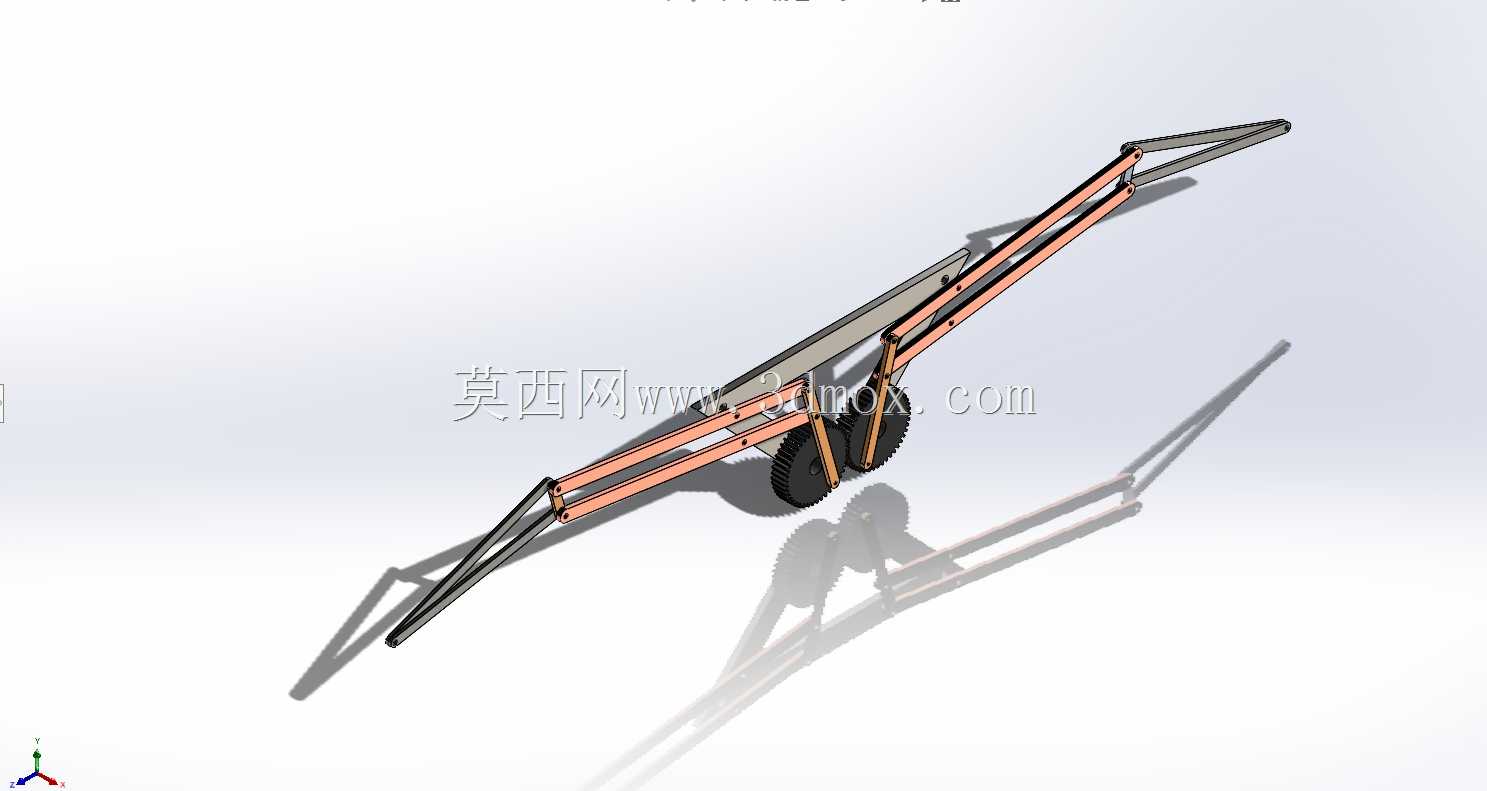

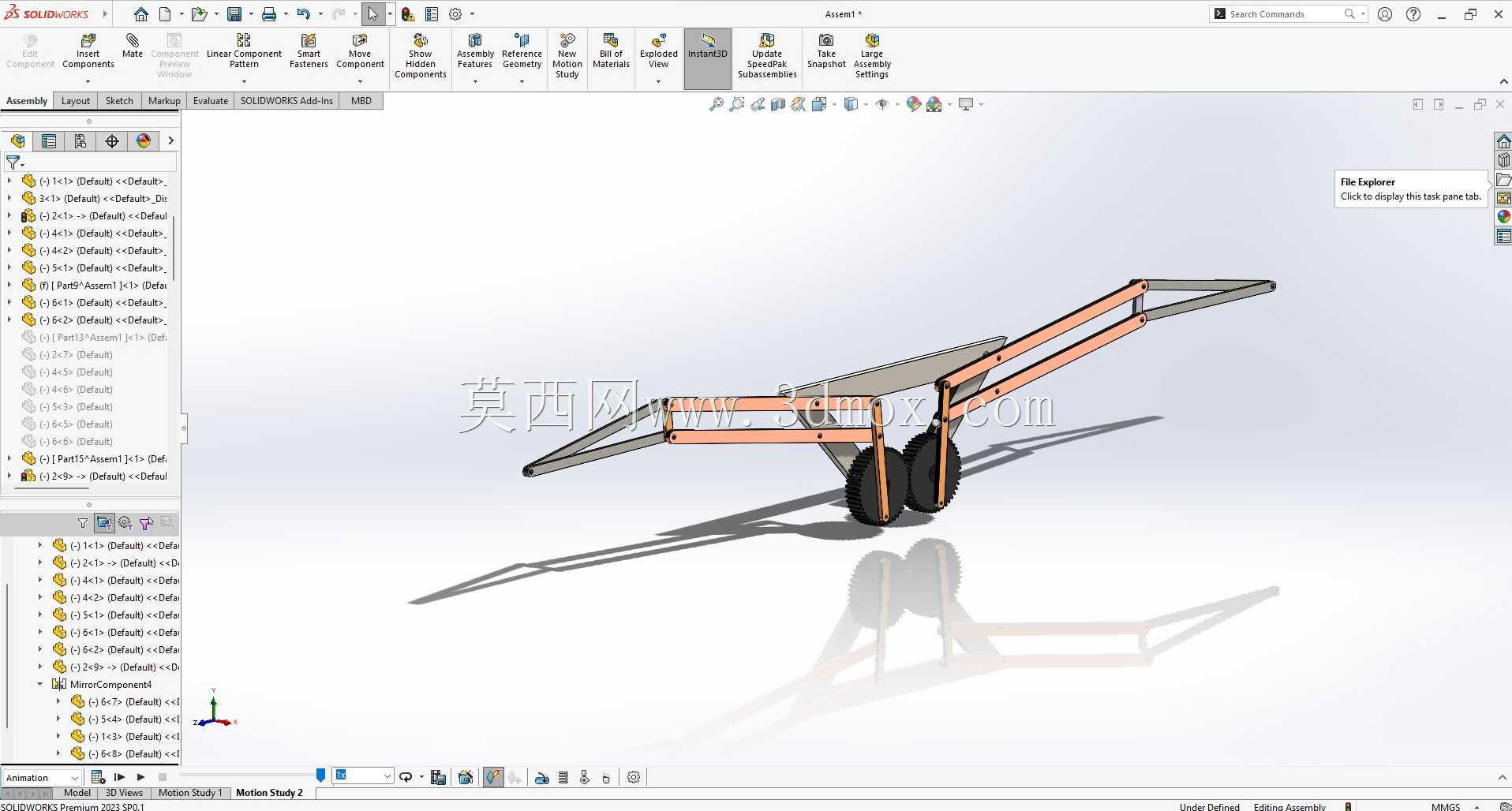

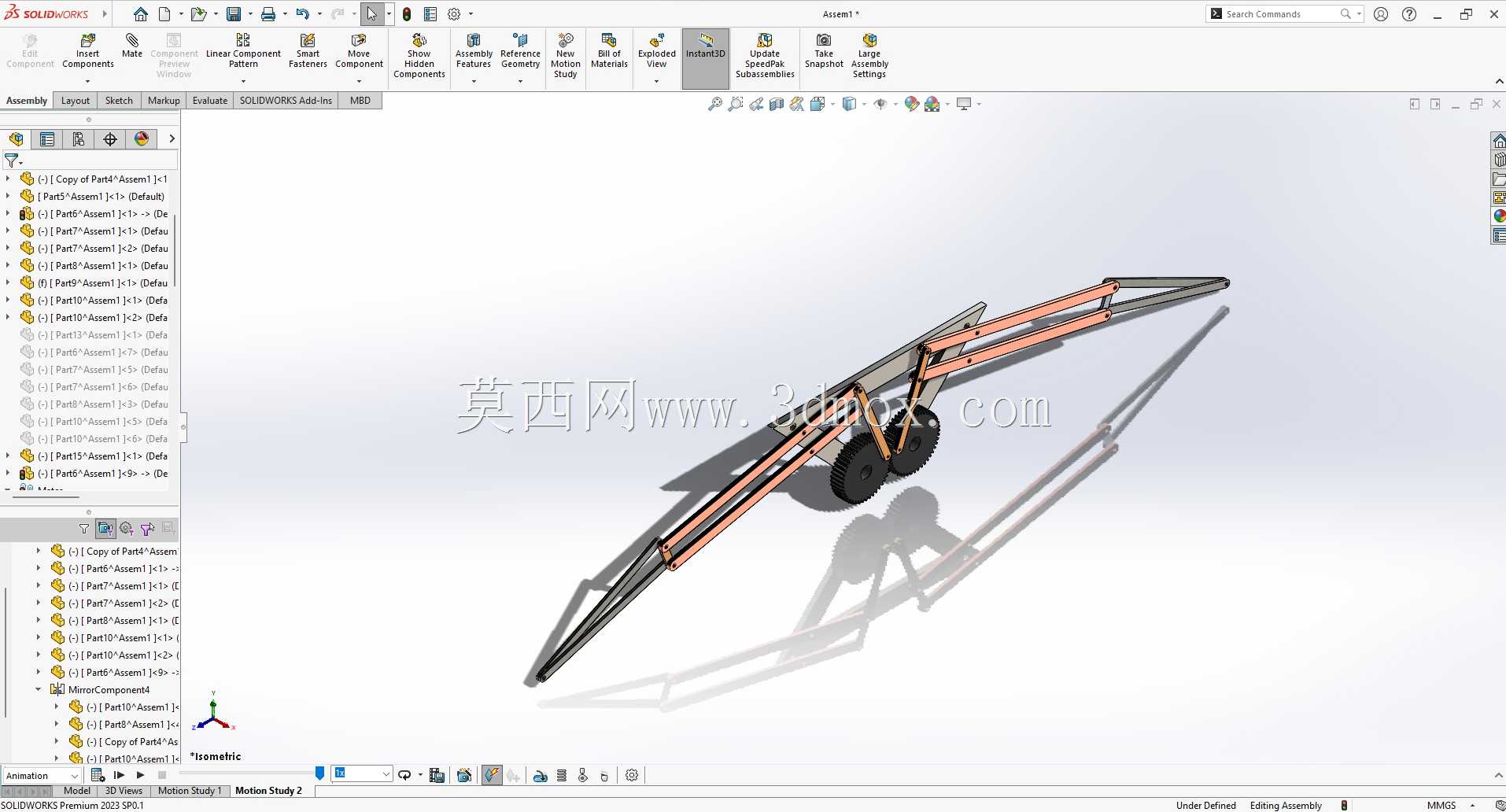

　　这套仿生扑翼传动结构，核心是通过对称布置的双摇杆连杆组，将齿轮副输出的圆周转动转化为翼面的周期性扑动动作，整套机构的运动副全部采用低副连接，转动副处预留了标准销轴的安装间隙，可适配直径3mm到5mm的金属销轴做铰接，装配时无需额外定制异形连接件，常规机加工车间即可完成全部零件的加工与组装。从安装边界来看，整套机构的主体框架长度控制在280mm范围内，宽度方向最大尺寸为120mm，竖直方向在扑动到下止点时的最大高度为95mm，预留的动力安装位可适配外径20mm到28mm的微型直流减速电机，电机输出轴与主动齿轮的配合公差选用H7/g6间隙配合，既保证传动同轴度，又不会出现装配卡滞的问题。

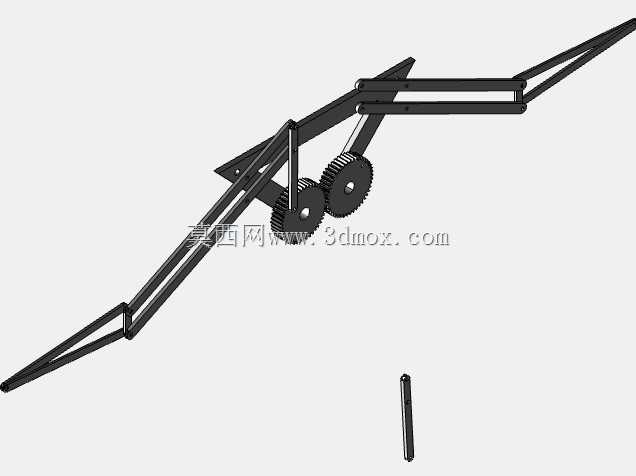

　　在实际应用场景中，这类机构可作为微型扑翼飞行器的核心传动单元，也可用于科普教具的运动演示模块，或是仿生机械展品的动作执行结构，相比旋翼类飞行结构，扑翼传动的动力转换效率在小尺寸、低雷诺数的飞行场景下更具优势，同时产生的气动噪音更低，适合在室内近距离演示场景中使用。设计过程中优先考虑了运动轨迹的还原度，翼根处的连杆铰接点位置经过多轮运动仿真迭代，确保扑动过程中翼面的上下行程差控制在65mm，同时翼尖的运动轨迹呈现符合鸟类扑翼特征的8字形闭合曲线，避免出现生硬的直线往复动作，保证扑动产生的气动推力方向稳定，不会出现上下力抵消的问题。整套机构的受力部件全部采用等强度设计，主传动连杆的截面为矩形结构，厚度2mm，宽度6mm，在保证120Hz扑动频率下结构刚度满足要求的同时，尽可能降低运动部件的自重，减少往复运动过程中的惯性损耗。齿轮副采用模数0.5的直齿圆柱齿轮，传动比设定为1:4，可将电机输出的高转速降低到适合扑翼动作的频率区间，齿轮啮合侧隙控制在0.05mm到0.1mm之间，既不会因为侧隙过大出现传动回差，也不会因为啮合过紧导致传动阻力陡增。

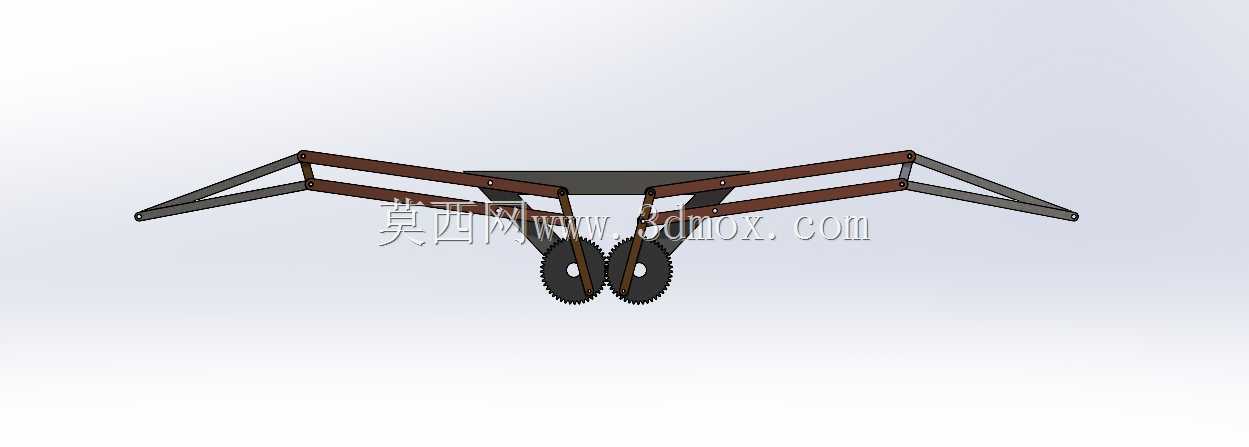

　　两侧翼杆采用平行四边形连杆结构做同步约束，保证左右两翼的扑动动作完全对称，避免飞行过程中出现两侧升力不一致导致的偏航问题，翼杆末端预留了翼面安装的卡槽，可直接卡入厚度0.1mm的PET薄膜或是碳纤维翼片，安装时无需额外粘接固定，方便后续更换不同材质的翼面做气动性能测试。机构底部设置的两个滚轮结构，一方面可作为地面滑行测试的支撑轮，另一方面可调整滚轮的安装位置改变整个机构的重心配平，适配不同重量的电池与控制模块安装需求，滚轮的轮轴与主体框架采用间隙配合，滑行时的滚动阻力极小，不会额外消耗动力。

　　在装配调试环节，需要先将主动齿轮固定在电机输出轴上，再依次装配两侧的连杆组，每装完一个转动副都要手动盘动齿轮检查运动是否顺畅，确认没有卡滞点之后再拧紧所有铰接处的锁紧螺丝，最后再安装翼面进行通电测试，测试过程中可通过调整连杆与摇杆的连接孔位，微调翼面的扑动幅度，适配不同的载重需求。整套结构没有采用复杂的异形曲面零件，所有板件都可通过激光切割或是线切割加工完成，加工成本低，装配难度小，适合作为仿生机械设计的入门参考结构，也可在此基础上拓展加装舵机控制翼面的迎角变化，进一步提升扑翼飞行的控制精度，实现滑翔、扑动切换等更多飞行动作。
