三工位二氧化碳钢瓶充装站结构设计

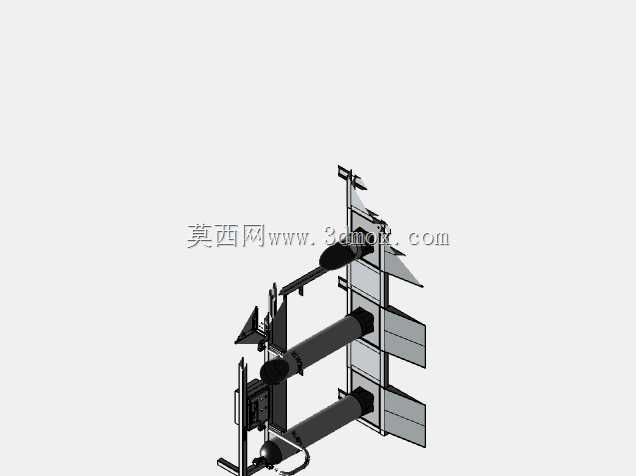

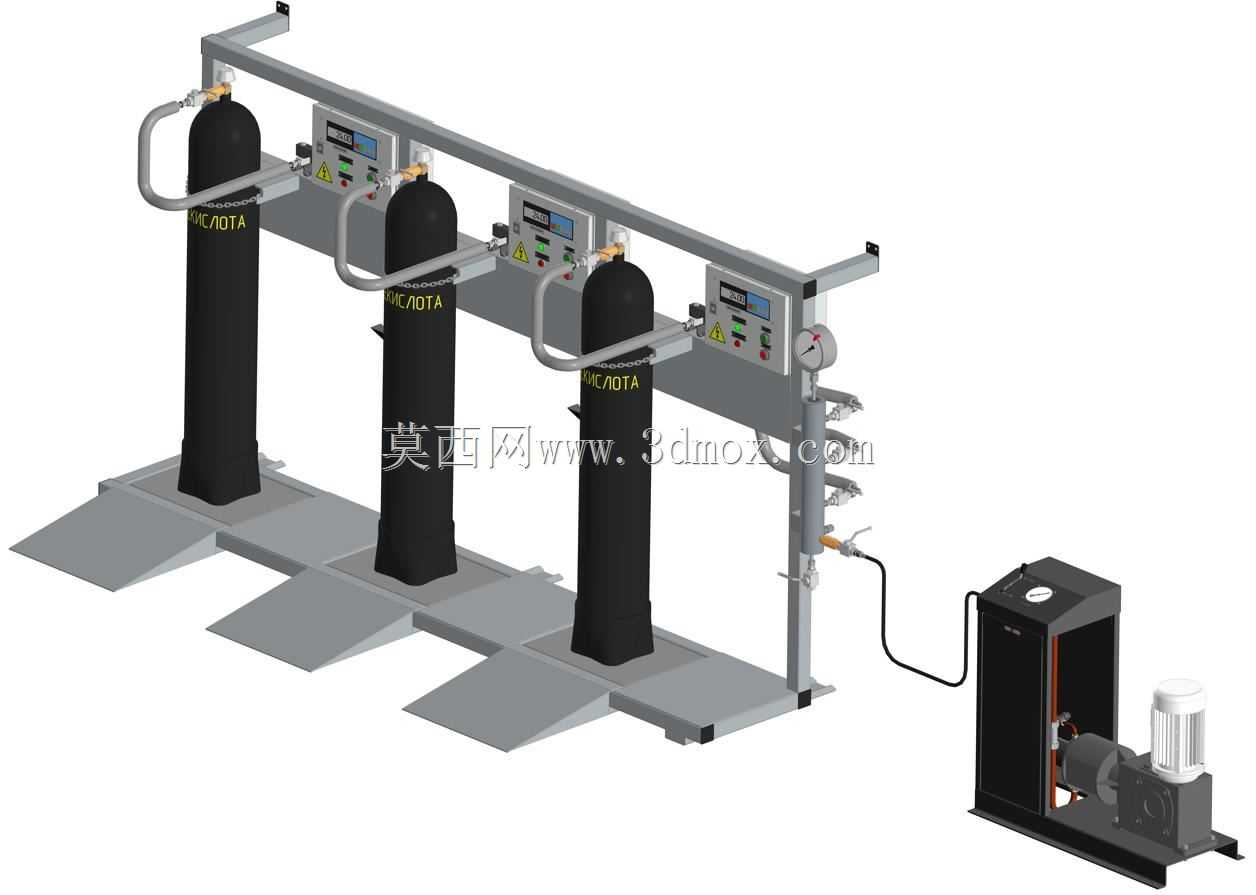

　　这套三工位二氧化碳钢瓶充装站的三维结构，核心面向工业气体充装站点、焊接作业供气站、消防器材维保车间这类需要批量完成CO2钢瓶灌装作业的场景，区别于单工位零散充装设备，三工位并行的结构设计可以同时完成三只钢瓶的充装作业，大幅压缩单批次充装的等待时长，适配中小规模供气站点日常的钢瓶周转需求。从实际作业逻辑出发，整套设备的布局完全贴合一线充装人员的操作习惯，充装主管路沿立式支架垂直排布，三个独立充装支路横向等距伸出，每个支路预留的钢瓶放置空间刚好匹配常规40L工业CO2钢瓶的摆放半径，操作人员站在工位正面即可完成钢瓶对接、阀门启闭、充装状态核查的全流程操作，不需要侧身或者大幅度挪动肢体，长时间作业的疲劳度能得到有效控制。

　　设计阶段首先考虑的是高压工况下的结构稳定性，立式主支架采用加厚矩形钢管焊接成型，底部预留的安装孔位可以直接通过膨胀螺栓固定在混凝土地面上，支架整体的抗倾覆力矩经过核算，即使满负荷充装时三个工位同时接装满瓶状态的钢瓶，支架也不会出现侧向偏移或者晃动。管路排布上特意将高压充装主管设置在支架内侧的防护区域，避免日常作业时钢瓶搬运磕碰损伤管路外壁，每个充装支路的末端都预留了充装接头的安装位，同时配套设置了独立的阀门固定座，后期不管是换装不同规格的充装接头还是更换阀门密封件，都不需要拆解主支架结构，日常维护的拆装效率很高。

　　从安装边界来看，整套设备的横向总宽度控制在1.8米以内，纵向深度不超过0.8米，立式安装后的总高度在2.2米左右，不需要占用过大的车间场地，甚至可以直接靠墙安装，对于场地面积有限的小型充装站点或者车间内部的供气站来说适配性很强。三个充装工位的高度设置经过反复调整，充装接头的中心高度距离地面刚好1.2米，这个高度和常规CO2钢瓶的瓶阀高度完全匹配，钢瓶直立放置在工位旁的地面上时，不需要垫高或者倾斜钢瓶就能直接对接充装接头，能有效减少对接过程中因为对位不准造成的密封件磨损问题。支架侧面还预留了仪表安装面板的固定位，可以根据实际需求加装压力显示表、充装状态指示灯等配件，不需要额外在支架上钻孔焊接，避免破坏原有支架的防腐涂层和结构强度。

　　考虑到充装作业时的安全需求，每个工位的钢瓶放置区域都预留了钢瓶固定抱箍的安装点，作业时可以通过抱箍将钢瓶和支架临时固定，防止充装过程中钢瓶倾倒引发安全事故。整套结构的受力点全部集中在主支架的竖向承重梁上，横向伸出的充装支路下方都设置了斜向加强筋，即使长期满负荷使用，横向支路也不会出现下垂变形的问题。管路走向的设计特意避开了操作人员的常规站立区域，所有高压连接部位都设置在支架内侧，即使出现密封泄漏的情况，高压气体也不会直接喷向操作人员所在的位置，从结构布局上降低了作业风险。另外，支架底部预留了管路穿接的空位，外接的高压进气管道可以从地面或者墙面直接接入主支架内部的管路系统，外部不会裸露多余的管路，整个作业区域的地面没有管线牵绊，钢瓶搬运时不会剐蹭到外接管路。这套结构在建模时完全按照实际加工的公差要求设置配合间隙，所有焊接位置的预留焊接收缩量都符合常规钣金焊接加工的工艺要求，按照三维模型导出的加工图纸直接下料焊接，不需要现场反复调整修配，能有效缩短设备的加工组装周期。
