带旋转台面侧装动力齿轮传动箱结构

　　这款带旋转台面的齿轮传动箱，核心应用场景覆盖小型自动化工位转台、教学演示传动实验台、轻载精密分度辅助机构等领域，可作为独立传动单元集成到各类需要间歇或连续旋转输出的非标设备中，承担动力换向、转速匹配、扭矩放大的核心传动作用。从实际使用角度出发，这类齿轮箱不需要额外搭建复杂的传动支架，自身集成的安装底座可直接固定在设备型材框架或安装平台上，侧装的动力输入接口可直接连接小型驱动电机，省去了联轴器额外找正的大量调试时间，对于小批量设备开发的项目来说，能有效缩短装配周期。

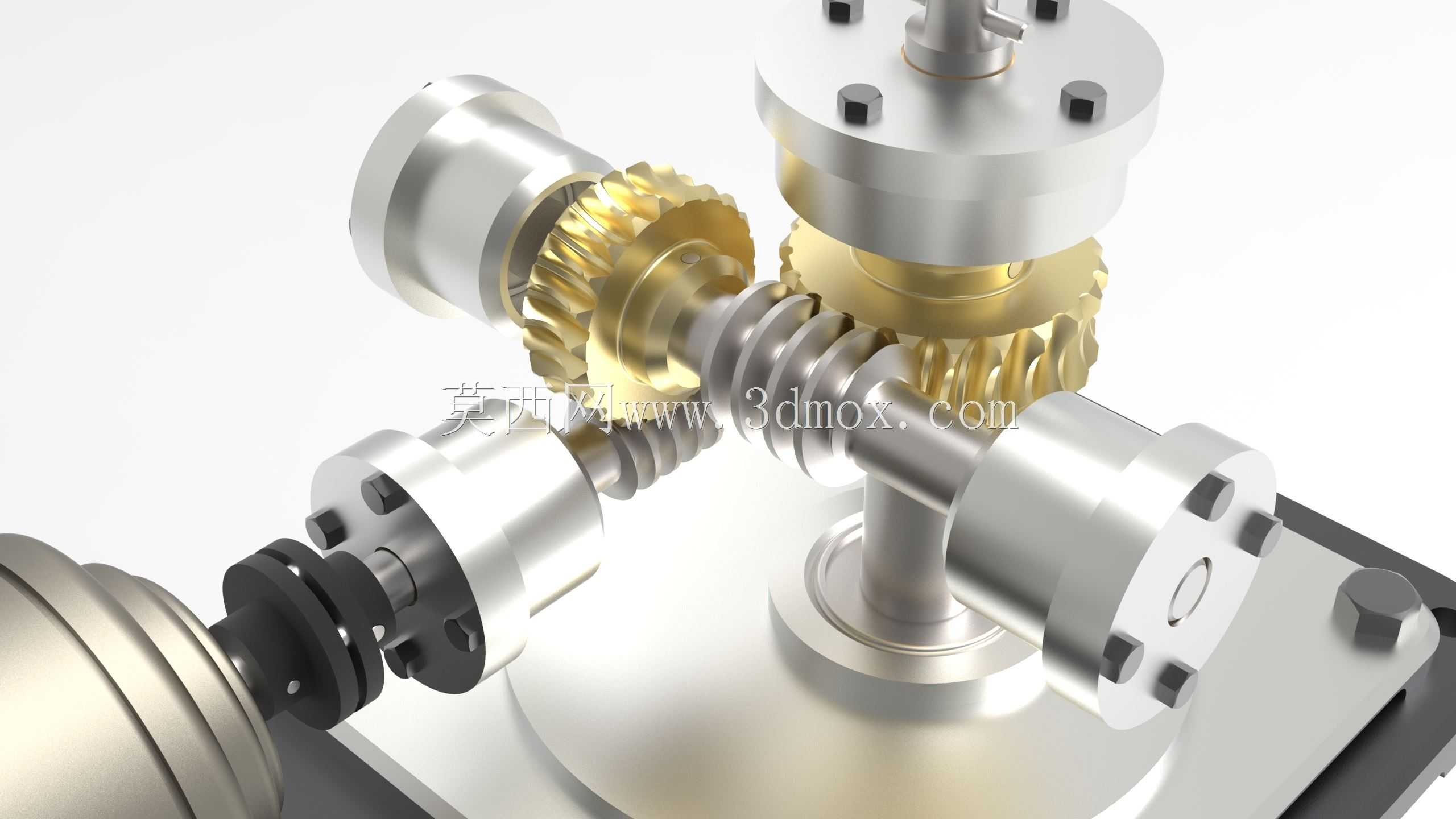

　　从功能特性来看，箱体顶部的旋转台面为标准安装接口，台面预留的多个螺纹安装孔可直接固定工装夹具、待加工工件或者演示载具，输入轴与输出轴呈垂直布局，通过内部齿轮组的啮合传动，将侧方输入的水平旋转动力转换为垂直方向的旋转输出，内部齿轮组采用定轴轮系设计，传动比稳定，运行过程中传动间隙控制在小范围区间，可满足轻载场景下的旋转定位需求。箱体侧面预留的观察端盖，既可以在装配阶段调整齿轮啮合间隙，也能在后期维护时快速检查内部齿轮的润滑与磨损情况，不需要完全拆解箱体就能完成基础维护操作。

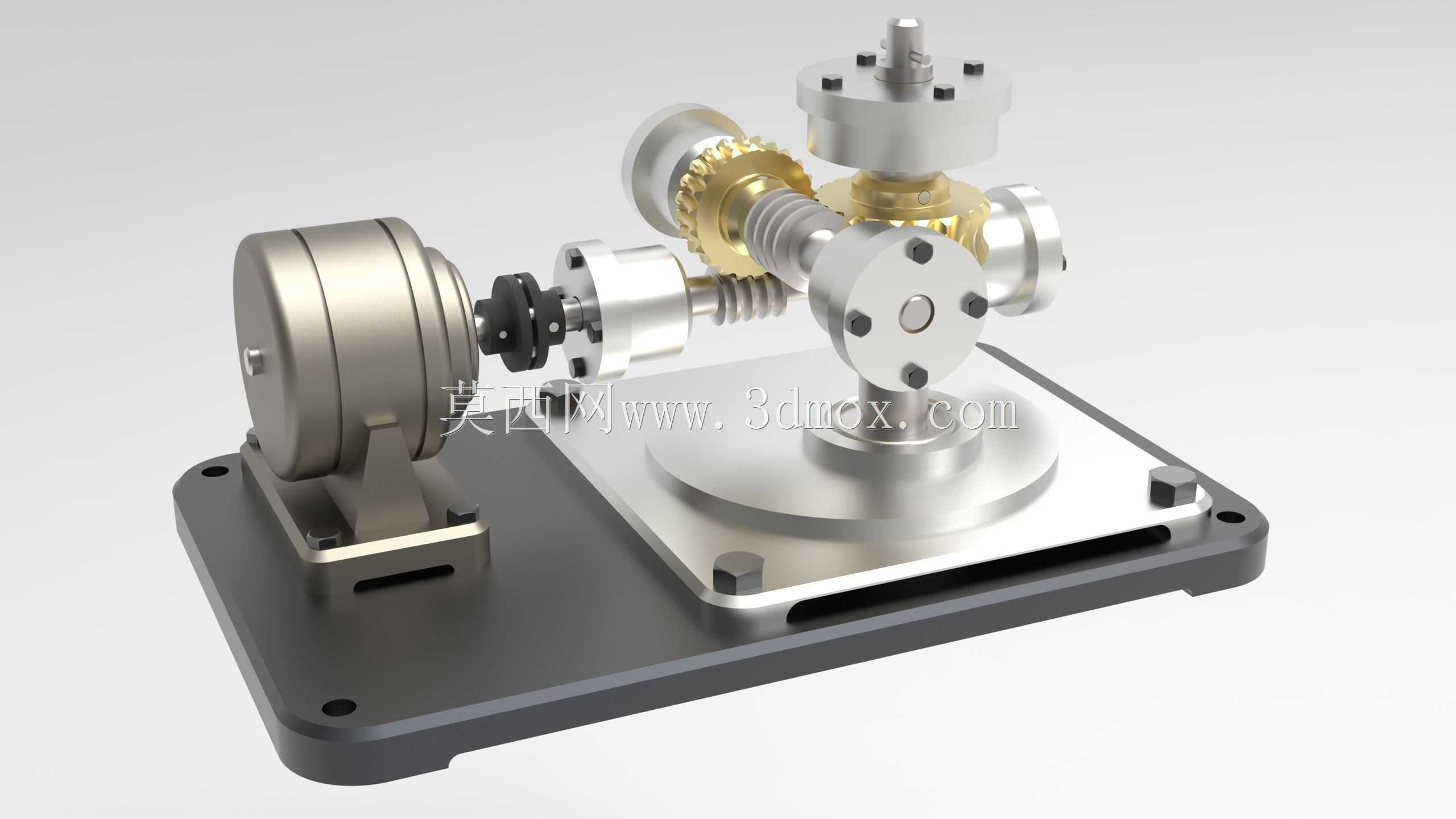

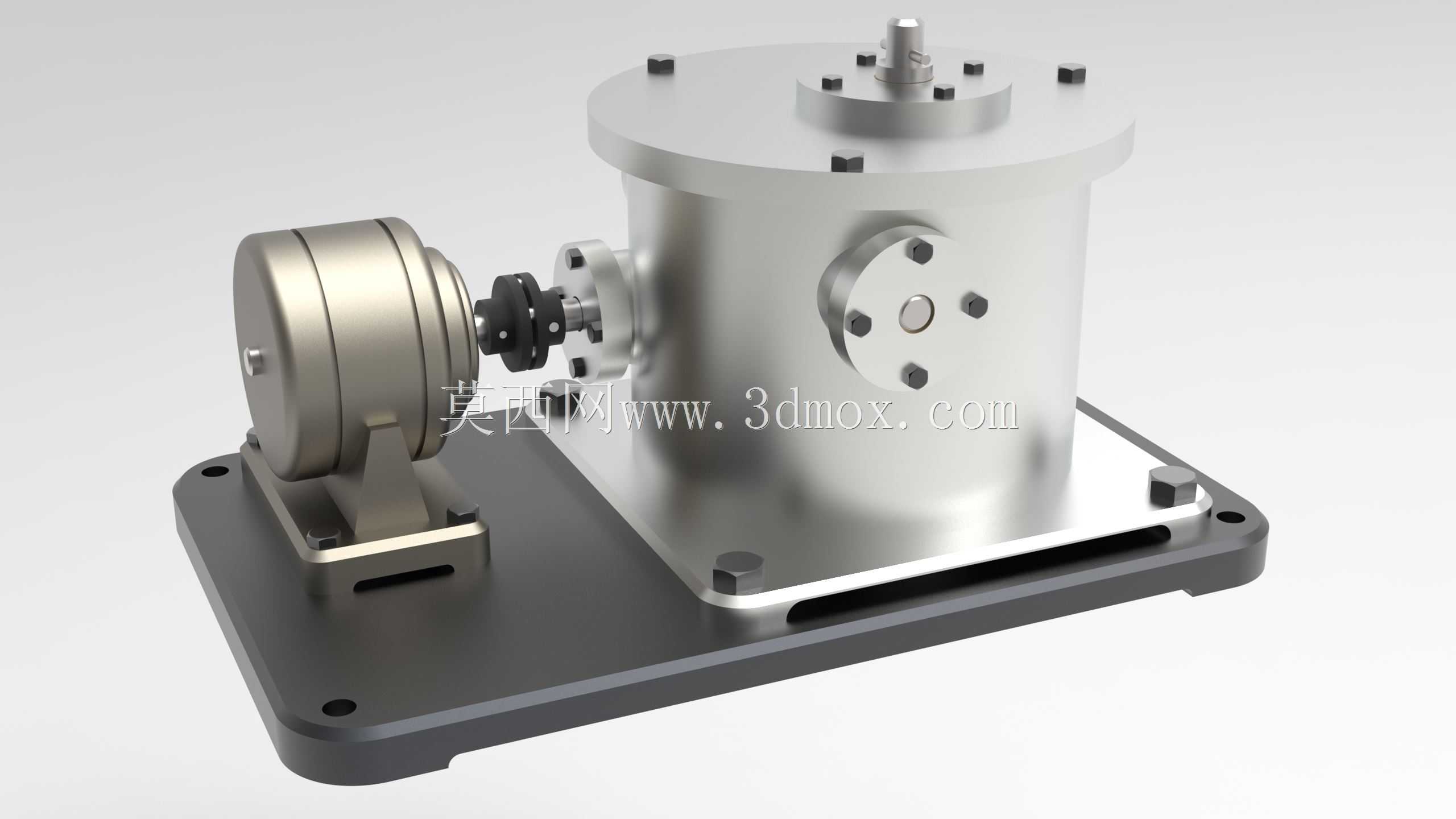

　　设计思路上，整体结构优先考虑装配工艺性与刚性平衡，箱体主体采用圆柱式结构，相比方形箱体拥有更好的受力均匀性，内部齿轮运转产生的径向力可以均匀分散到箱壁上，减少长期运行后的箱体形变。底部安装底座采用带沉头槽的平板结构，安装孔位设计成长条槽形式，允许安装时存在小范围的位置偏差，降低对安装面加工精度的要求。侧方的动力安装支架与箱体为分体式连接设计，可根据不同规格的驱动电机更换适配的连接支架，拓展了齿轮箱的适配范围，不需要重新加工箱体就能匹配不同功率、不同安装尺寸的动力源。顶部旋转台面的中心设置有定位轴颈，安装工装时可以通过轴颈完成快速同轴定位，避免工装安装偏心导致旋转过程中产生额外振动。

　　外形尺寸与安装边界方面，整体结构的安装 footprint 控制在紧凑范围内，底座的长宽尺寸适配常规100系列、150系列铝型材的安装孔距，不需要额外制作转接板就能直接固定在标准型材框架上。箱体总高度从底座安装面到旋转台面的距离预留了足够的操作空间，不会因为台面安装工装后与周边机构产生干涉。输入轴的中心高与常规小型减速电机的输出轴中心高匹配，连接时可直接使用标准梅花联轴器，不需要额外垫高电机或者调整箱体高度。旋转台面的外径设计兼顾了安装空间与承载能力，既不会因为台面过大占用过多设备内部空间，也能保证常规尺寸工装的安装稳定性，台面上的安装孔呈圆周均布，可适配不同规格的工装安装孔位，减少工装设计时的适配工作量。

　　从实际工程应用的细节来看，箱体与底座、端盖的连接面均设计有密封槽，可安装密封胶条防止润滑脂泄漏，同时避免外界粉尘进入箱体内部磨损齿轮，适合在普通车间环境下长期运行。顶部输出轴采用双重定位轴承支撑，可承受一定的轴向载荷与径向载荷，满足轻载工况下工件放置、工装压紧的受力需求，不会因为轴向受力导致输出轴窜动影响传动精度。侧方输入轴的支撑轴承靠近联轴器安装位置，可减少电机输出轴承受的径向力，延长驱动电机的使用寿命。整体结构没有采用复杂的特殊加工零件，所有零部件均可通过常规车削、铣削、钻削工艺完成加工，加工成本可控，适合小批量定制生产或者教学场景下的拆装实训使用。
