旋转式液压圆木抓具结构设计方案

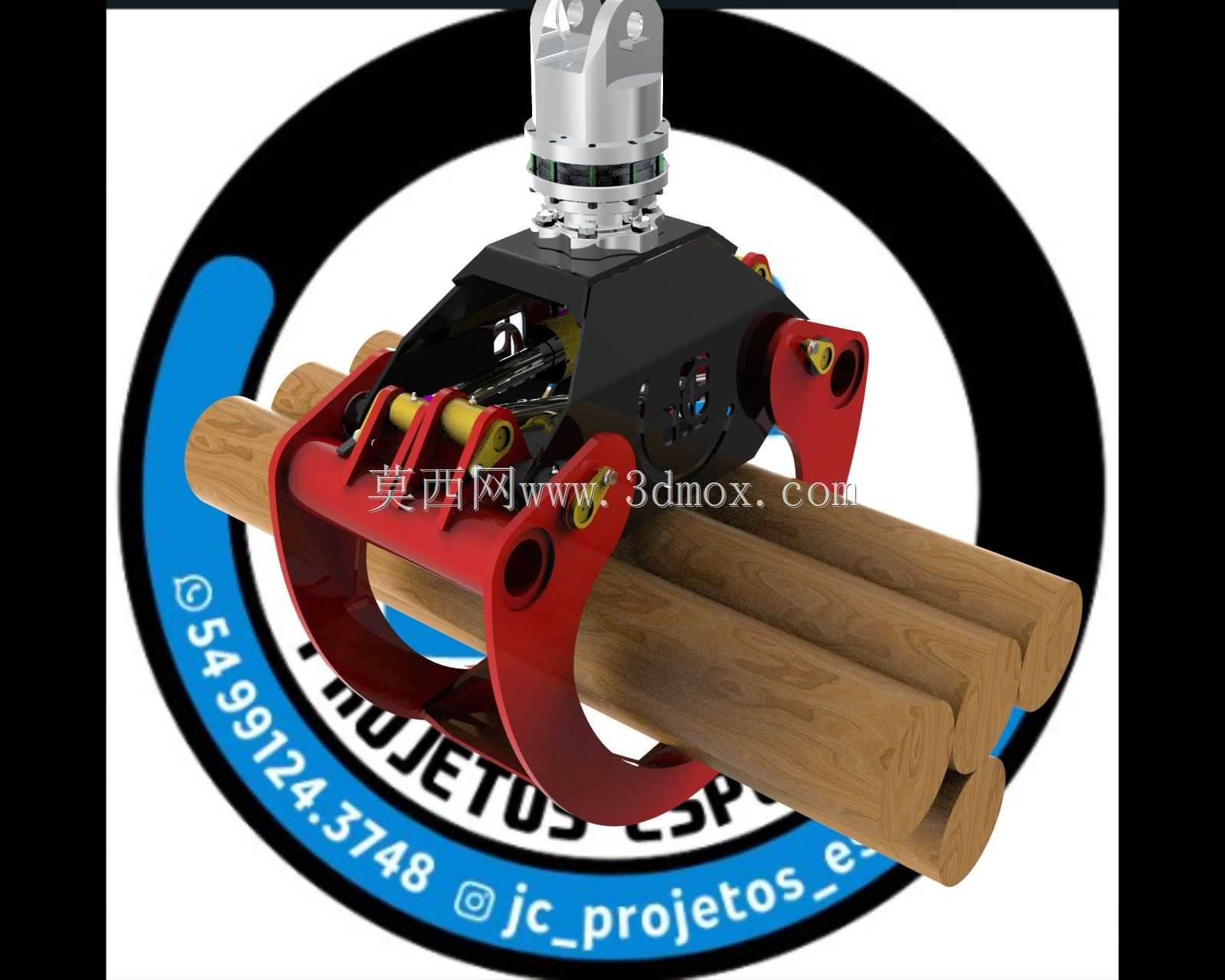

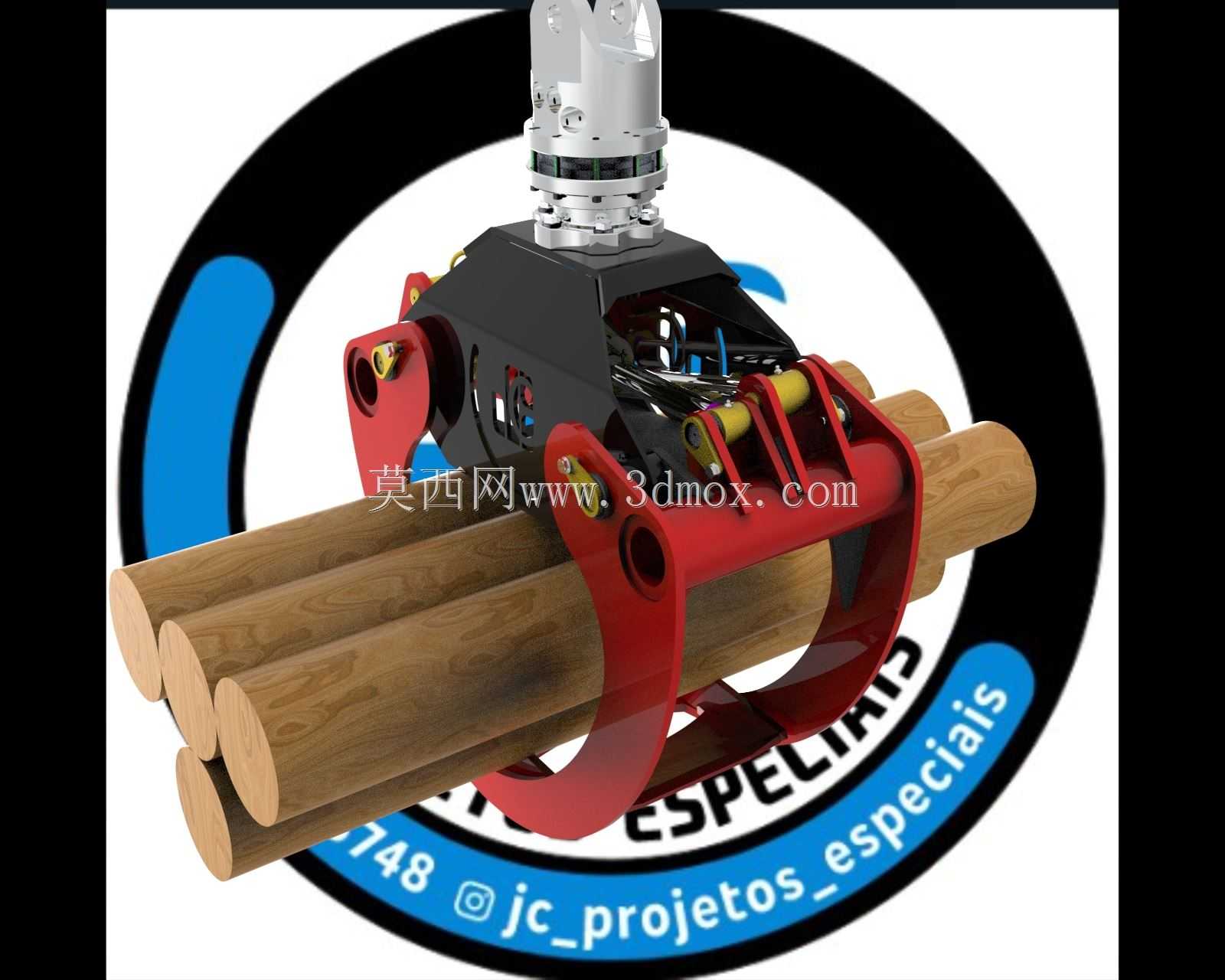

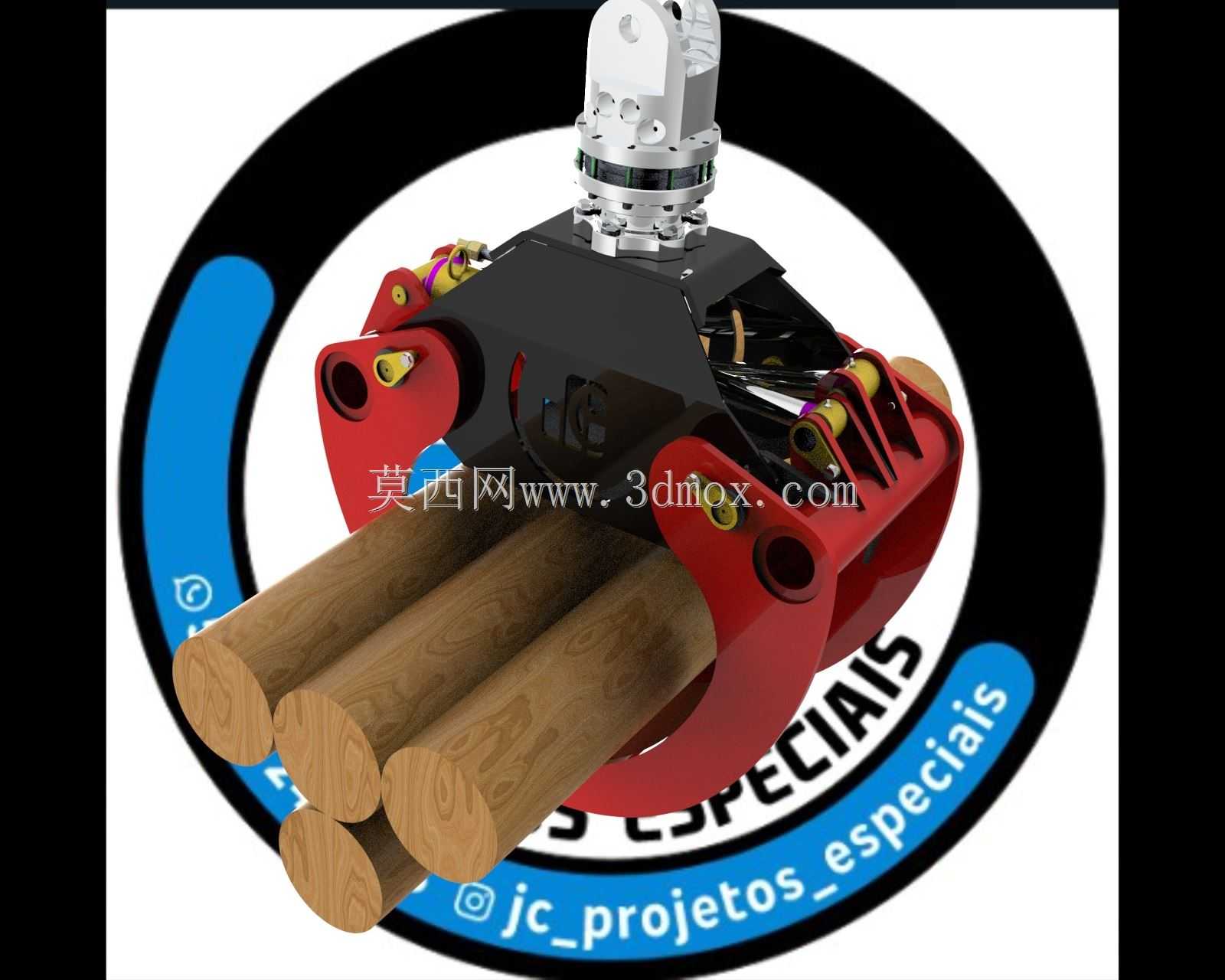

　　这款液压驱动的回转式圆木抓具，主要适配于林业采伐、木材转运、建材堆场的原木装卸作业场景，可直接挂载于挖掘机臂端、起重机吊具端或者固定式物料搬运机械的执行端，替代人工完成成捆圆木、小径材的抓取、码放、转运工序，能大幅降低原木装卸环节的人工投入，规避人工搬运大尺寸木料时的挤压、坠落安全风险。从结构设计逻辑来看，整个抓具采用上置回转连接座、中部液压阀组集成腔、下部弧形夹爪的三段式布局，顶部的连接法兰做了标准化的安装孔位设计，可匹配多数主流工程机械的属具安装接口，安装时只需对接液压油路与固定连接螺栓即可完成装配，无需对主机端做额外的结构改装。

　　中部的回转机构采用液压马达驱动的回转支承结构，可实现360度连续回转，在作业时无需调整主机站位，就能通过抓具自身回转调整木料的摆放角度，适配狭窄堆场、林区作业面有限的工况需求，回转支承的选型做了径向与轴向载荷的冗余设计，可承受抓取偏载时产生的倾覆力矩，避免长时间偏载作业导致的回转卡顿、密封件磨损问题。下部的夹爪采用对称式双弧面设计，弧面曲率参考了常用小径级原木的直径范围做了拟合，单组夹爪的开合行程覆盖常规民用建筑、造纸用材的直径区间，夹爪内侧做了凸起的防滑齿结构，抓取时齿面可嵌入木料表层，避免起吊、回转过程中木料滑落，夹爪的铰接点做了镶套处理，衬套采用自润滑铜基材质，日常作业无需频繁加注润滑脂，可降低户外林区作业的维护频次。夹爪的开合由双作用液压油缸驱动，油缸布置于夹爪与中部机架的连接位置，做了隐藏式防护设计，油缸杆端加装了防尘护套，可避免林区作业时木屑、树枝剐蹭油缸杆表面，破坏密封件导致液压油泄漏。整个抓具的液压油路采用内置式布管设计，所有油管均布置于机架结构的空腔内部，仅在连接主机的位置预留标准快插接口，既避免了户外作业时外物剐蹭油管造成的故障，也让整体外观更简洁，减少作业时的挂扯风险。

　　从安装边界尺寸来看，抓具处于闭合状态时的最大外径适配多数林区作业通道的宽度要求，张开状态下的最大夹取范围可满足成捆3-5根小径原木的抓取需求，顶部连接法兰的端面到夹爪最低端的高度尺寸，控制在主机属具的作业动臂提升行程余量范围内，不会因为加装抓具导致主机的最大起升高度不足。设计过程中对夹爪的受力做了有限元校核，在额定抓取载荷下，夹爪根部的最大应力集中位置做了圆弧过渡与加厚处理，避免长期交变载荷下出现结构开裂，机架主体的板材选用低合金高强度结构钢，在保证结构强度的前提下尽可能降低自身重量，减少主机的载荷损耗。

　　夹爪的开合速度可通过主机端的液压流量进行调节，在对位抓取时可降低开合速度提升对位精度，在空载复位时可提高速度缩短作业循环时间，回转机构的转速也可通过液压阀组的节流阀进行调整，避免回转速度过快导致木料摆动幅度过大引发安全隐患。在实际作业场景中，这款抓具除了抓取圆木之外，也可适配同尺寸范围的管材、棒材的装卸作业，只需根据物料的表面特性调整夹爪内侧的防滑结构即可，整体结构的通用化程度较高，易损件均采用行业通用标准件，后期维护更换配件的成本较低，适合中小型林业场站、木材加工企业的物料搬运作业使用。
