卧式螺带粉体混合搅拌设备结构设计

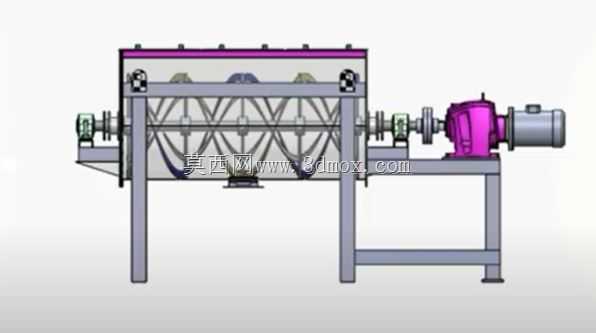

　　这款卧式螺带混合设备的三维结构，核心面向粉体、颗粒状物料的均匀混配工况，在食品添加剂生产、饲料加工、建材粉体配料、化工粉剂混制等场景都有广泛应用，能够实现不同比重、不同粒度的干性物料在短时间内达到较高的混合均匀度，避免物料分层、团聚的问题。从结构设计逻辑来看，设备采用卧式U型槽体作为物料容纳腔体，槽体顶部设置全宽进料口与快开式密封压盖，既满足大流量投料的作业需求，也能在混合过程中防止粉尘外溢，槽体底部居中设置出料口，匹配气动或手动插板阀结构，保证混合完成后的物料能够顺畅排空，减少腔体内的物料残留。

　　核心搅拌部件采用内外双层螺带结构设计，内层螺带与外层螺带的旋向相反，设备运行时，外层螺带将物料从槽体两端向中心推送，内层螺带将物料从中心向两端推送，同时螺带带面与物料流动方向形成特定倾角，在径向与轴向同时形成对流循环、剪切扩散的混合作用，相比普通桨叶搅拌，混合效率可提升40%以上，混合均匀度变异系数可控制在5%以内，针对添加量极低的微量组分也能实现均匀分散。传动端采用摆线针轮减速机与主轴直连的布置形式，减速机与主轴之间配置联轴器与密封轴承座，轴承座采用多重填料密封结构，既可以阻挡细粉进入轴承造成磨损，也能避免润滑脂泄漏污染物料，槽体两端的主轴支撑位置设置可调式密封压盖，可根据设备运行后的密封磨损情况调整压紧量，延长密封件的使用寿命。

　　机架采用型钢焊接成型的框架式结构，四根支腿与槽体底部的支撑座通过螺栓刚性连接，支腿底部设置可调式地脚盘，可根据安装地面的平整度调整设备水平度，避免运行过程中出现异常振动。从安装边界来看，设备整体长度方向需预留至少1.2倍的本体长度作为传动端维护、检修的操作空间，宽度方向需预留0.8倍本体宽度作为进料口操作、侧面检修的空间，设备安装基础需做水平硬化处理，基础承载能力需满足设备满载运行时的总重量要求，避免运行过程中出现基础沉降。设计过程中针对螺带与槽体内壁的间隙做了严格控制，单边间隙保持在3-5mm范围内，既避免螺带旋转过程中刮蹭槽体内壁，也能减少槽壁附近的物料滞留层，保证所有参与混合的物料都能进入搅拌循环区域。

　　主轴的强度校核按照满载工况下的最大扭矩做了冗余设计，轴径选取满足长时间连续运行的刚度要求，避免运行过程中出现主轴挠曲变形导致螺带擦碰槽体的问题。槽体的壁厚选取根据物料的磨琢性做了匹配，针对磨琢性较强的物料可在槽体内壁加装耐磨衬板，螺带表面也可做耐磨堆焊处理，延长设备易损件的更换周期。设备的进料口位置可根据实际生产线的布置需求调整为单侧进料或多点进料，出料口也可根据下游设备的衔接需求调整出料方向与阀门形式，适配不同的生产线布局要求。在实际选型过程中，可根据单批次物料处理量选择对应容积的槽体规格，螺带的转速也可根据物料的特性做调整，针对流动性较好的颗粒物料可适当提高转速，针对流动性差、易结团的粉体物料可适当降低转速并加装破碎飞刀结构，打散混合过程中出现的物料团块。
