齿轮联动双指夹持机械爪结构设计

　　这款齿轮联动的双指夹持机械爪，核心定位是轻型自动化作业场景的末端执行机构，日常可适配桌面级分拣工作站、教学实验机器人平台、小型物料转运工位的抓取需求，针对重量在1kg以内的规则或异形小件，比如电子元器件、塑料结构件、小型五金零件都能实现稳定夹持，不会出现夹取偏移、松脱的问题。

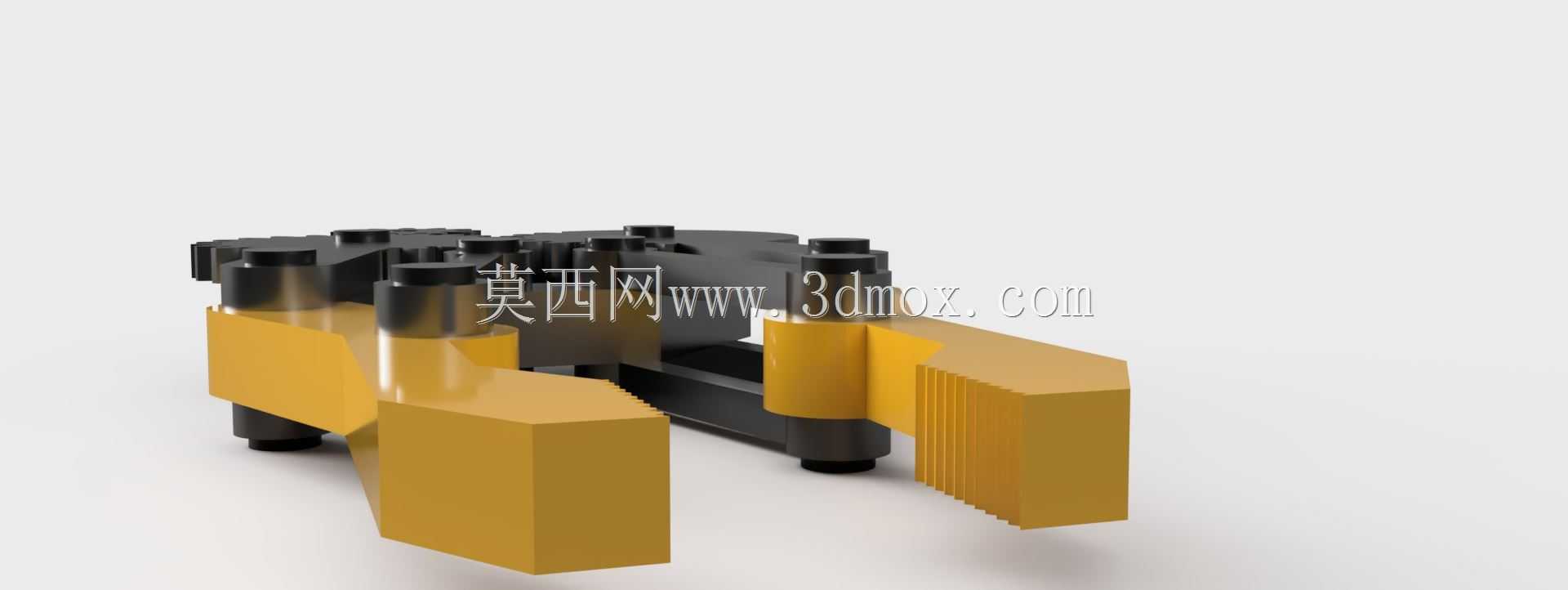

　　从实际功能逻辑来看，整个夹持动作完全依靠内部啮合的齿轮组实现同步传动，没有额外的连杆虚位，两个夹爪的开合角度完全对称，不会出现单指偏移导致的夹持偏心问题。夹指部分做了内凹的锯齿形接触面，接触物料时能增大静摩擦力，即使是表面光滑的圆柱类零件，也能保证夹持过程中不打滑，不需要额外粘贴防滑胶垫就能满足常规作业的摩擦需求。夹指的开合行程控制在0-65mm区间，这个行程范围刚好覆盖了轻型作业场景里绝大多数小型零件的尺寸跨度，不会因为行程过大导致驱动端负载浪费，也不会因为行程过小限制适配的物料规格。

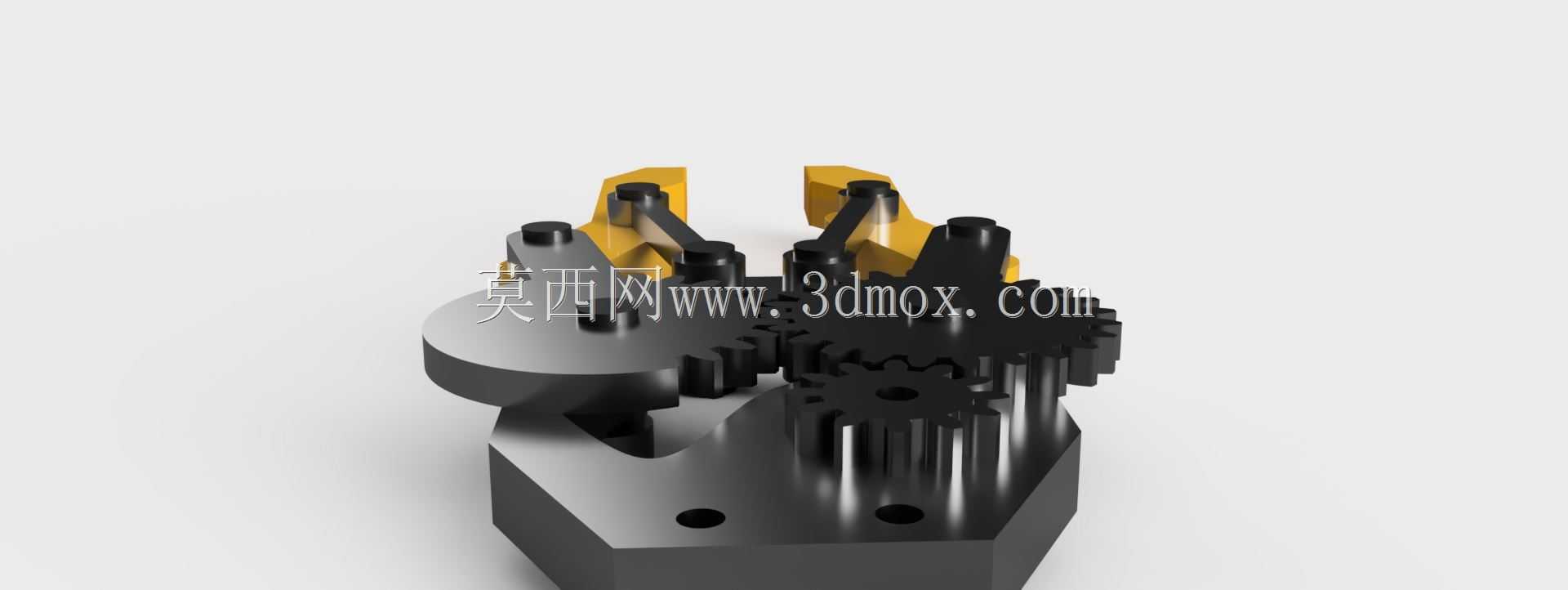

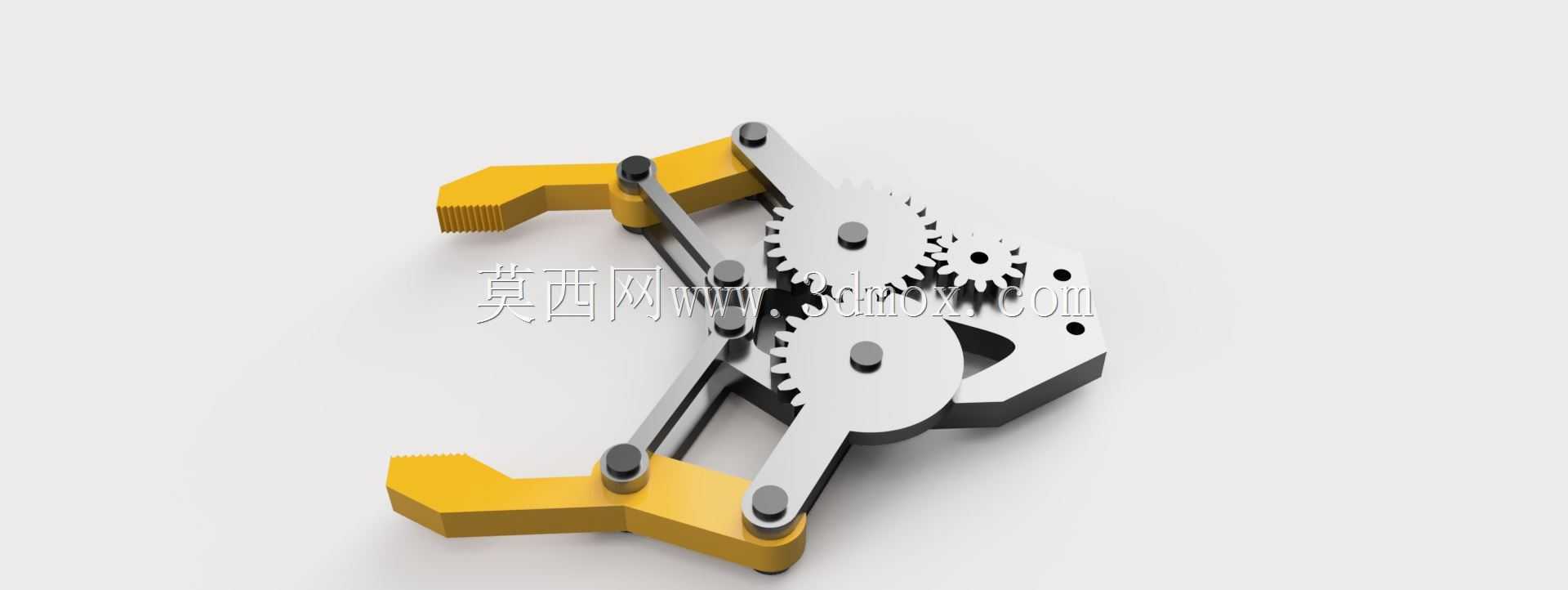

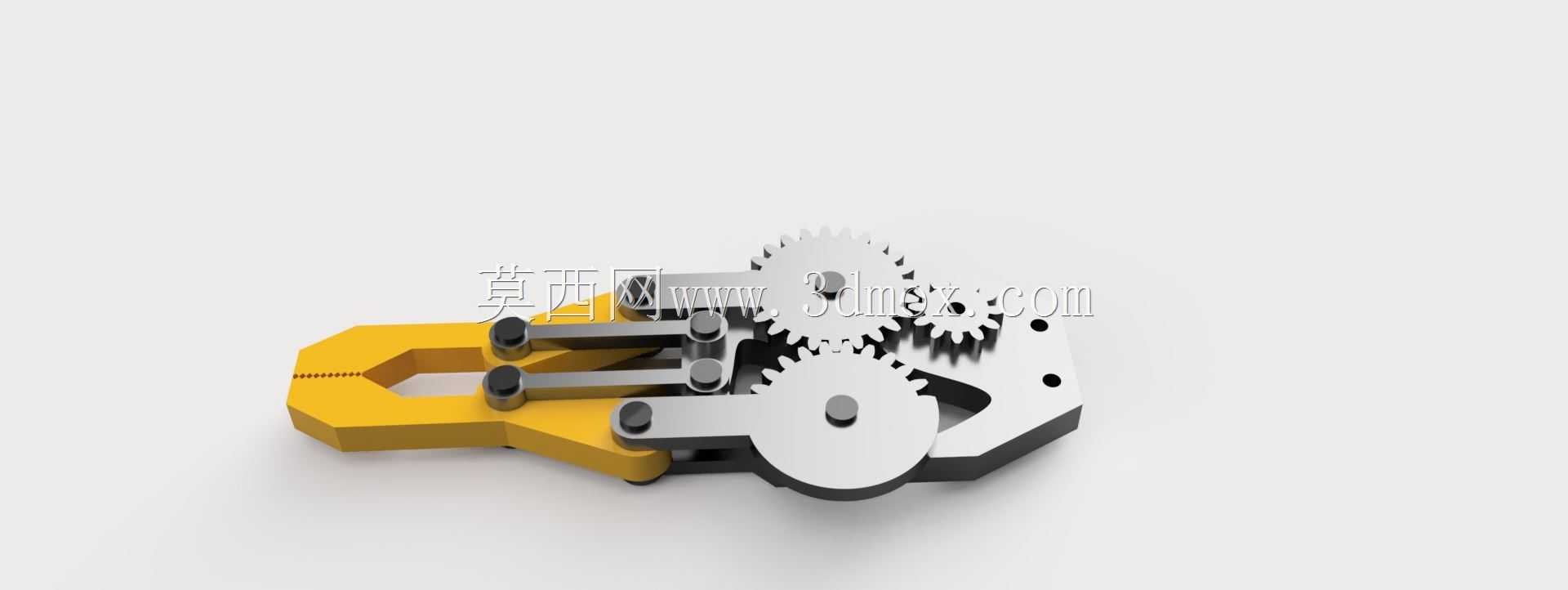

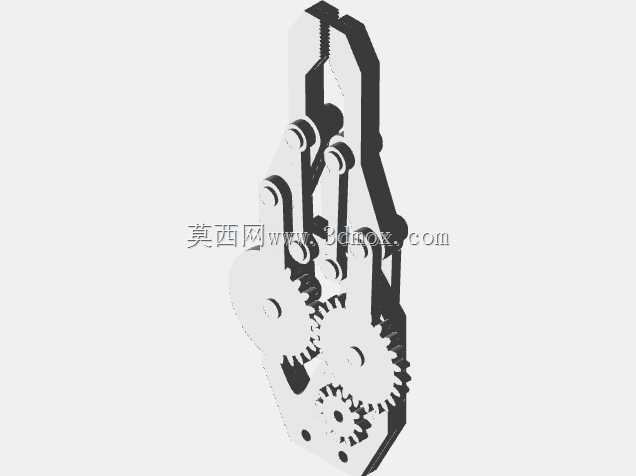

　　设计过程中优先考虑了传动结构的可靠性，没有采用复杂的多连杆差动结构，而是用直齿圆柱齿轮的啮合来传递动力，主动齿轮直接对接驱动舵机或者微型直流电机的输出轴，动力传递路径短，传动效率能保持在90%以上，长时间往复开合也不会出现传动间隙变大的问题。齿轮的模数选的是0.8的小模数规格，既保证轮齿的啮合强度，又能控制整个爪体的整体尺寸，整个爪体装配完成后的总厚度不超过32mm，安装法兰位置预留了标准的4-M3安装孔位，孔位中心距是24mm，能直接适配市面上绝大多数桌面级机械臂的末端安装接口，不需要额外做转接板就能完成装配，安装边界的容错空间足够，即使安装面有0.2mm以内的平面度误差，也不会影响齿轮的正常啮合。

　　夹指部分和传动齿轮的连接采用了销轴定位加卡簧固定的方式，销轴的配合公差选的是H7/g6的间隙配合，转动过程中没有卡滞感，同时径向窜动量控制在0.05mm以内，保证夹指开合的重复定位精度。整个爪体的结构件除了销轴采用标准不锈钢件之外，其余支撑结构、夹指、齿轮都可以采用3D打印或者铝合金铣削加工，加工难度低，不需要特殊的工艺处理，普通的机加工车间或者创客空间的加工设备就能完成所有零件的制作，后期维护的时候只需要定期检查齿轮啮合面的润滑情况，以及销轴的磨损量，不需要复杂的维护流程。

　　在实际工况适配方面，这款机械爪的夹持力可以通过调整驱动端的输出扭矩来灵活调整，当驱动端输出扭矩在0.5N·m的时候，夹持力能达到15N左右，足够夹取常规的轻型物料，如果需要夹取更软的材质，比如泡沫、薄塑料件，可以降低驱动扭矩，避免夹伤工件表面。整个结构没有外露的传动部件，所有齿轮都包裹在两侧的支撑板之间，作业过程中不会出现异物卡入齿轮啮合间隙的问题，能适应普通车间、实验室、教学演示等多种非洁净场景的使用需求，不需要额外加装防护外罩就能正常运行。夹指的末端做了15度的倒角处理，在夹取堆叠状态的零件时，能顺利插入零件下方的缝隙，不需要额外对准就能完成拾取动作，降低了对前端视觉定位精度的要求，即使是普通的开环控制点位，也能顺利完成抓取作业。
