带安装法兰的伺服电机结构三维设计

　　在自动化产线的点位搬运工位、数控机床的进给轴传动链路、包装设备的定长送料机构里，伺服电机都是核心的执行驱动部件，区别于普通异步电机的开环运行逻辑，这类部件需要配合驱动器完成位置、转速、转矩的三环闭环控制，因此结构设计阶段既要兼顾电磁性能的实现，也要考虑机械安装的适配性、运行过程的散热冗余，以及和负载端的连接精度。

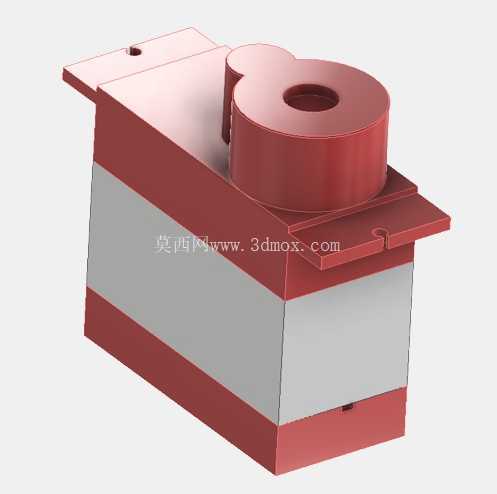

　　从这个三维结构的外形来看，主体采用方型壳体分段式设计，上下端盖和中间壳体通过止口定位拼接，壳体中段预留了足够的散热接触面积，日常安装在设备机架上时，既可以通过壳体平面贴合安装板辅助散热，也能适配带散热鳍片的定制安装座，不会因为长时间高负载运行出现热量堆积导致的退磁问题。顶部突出的绕线组件结构做了圆弧过渡处理，没有尖锐的棱角，既可以避免装配过程中划伤绝缘层，也能在绕组浸漆、烘干工序中减少漆液的局部堆积，保证绝缘层厚度均匀。

　　两侧延伸出的安装法兰是这个结构设计的重点，法兰面上的定位孔做了沉头处理，安装时内六角螺栓可以完全沉入孔内，不会突出法兰平面影响和设备安装面的贴合精度，法兰的伸出长度经过核算，刚好可以避开设备机架上的走线槽、加强筋等干涉结构，不需要安装人员额外做切割修配。法兰和主体壳体的连接位置做了加厚的加强筋过渡，电机在频繁正反转、急停急启的工况下，不会因为瞬时扭矩冲击导致法兰根部出现应力断裂，这个细节在很多快节拍的自动化设备里尤为重要——不少早期的伺服电机选型时只看扭矩参数，忽略安装法兰的结构强度，运行半年左右就会出现法兰开裂、电机定位偏移的问题，直接导致产线停机。

　　输出端的轴伸位置做了轴肩定位设计，安装联轴器或者同步轮时，可以直接靠轴肩完成轴向定位，不需要额外加装轴套调整位置，能大幅缩短现场装配的调校时间，轴伸的直径公差按照h7级精度设计，和标准弹性联轴器的内孔公差完全适配，装配时不需要二次修磨轴径，也不会出现间隙过大导致的传动旷量。后端的编码器安装腔做了独立的密封结构，和前端的绕组腔完全隔开，即使前端绕组位置出现少量冷凝水，也不会渗入编码器腔导致信号丢失，这个设计在温差较大的车间环境里实用性很强，很多南方没有恒温车间的加工厂，冬季设备停机后重启，经常因为凝露导致编码器报警，独立密封腔的结构就能大幅降低这类故障的概率。

　　设计过程中，安装边界的尺寸校核是绕不开的环节，这个结构的主体方壳边长控制在常规伺服安装的通用尺寸区间内，替换同功率段的其他品牌伺服时，不需要重新加工设备上的安装孔位，顶部绕线组件的最高点距离安装法兰平面的高度也做了控制，安装在设备内部的狭小空间里时，不会和上方的走线拖链、防护盖板产生干涉。接线盒的位置预留了足够的接线空间，动力线和编码器线的接头可以完全容纳在接线腔内，盖上盖板后不会出现线缆被挤压破皮的问题，接线腔的进线口做了圆角处理，穿线时不会划伤线缆的外绝缘层。

　　从实际选型适配的角度来说，这类结构的伺服电机可以覆盖0.1kW到0.75kW功率段的应用场景，不管是3C行业的点胶设备、螺丝锁付设备，还是轻工行业的标签送料机构、软包装牵引辊驱动，都能满足安装和性能要求，结构上没有多余的异形设计，所有的加工面都是平面或者规则圆弧面，不管是开模压铸还是后期的机加工，都能很好地控制加工成本，不会因为复杂曲面导致加工难度陡升、零件良率下降。日常维护时，端盖的固定螺栓都是外露的，需要更换轴承或者清理内部积尘时，不需要拆解整个设备的安装结构，直接在设备上就能完成端盖拆卸，维护效率比一体式壳体的电机高很多。
