户外便携箱式小型烧烤烹饪炉结构设计

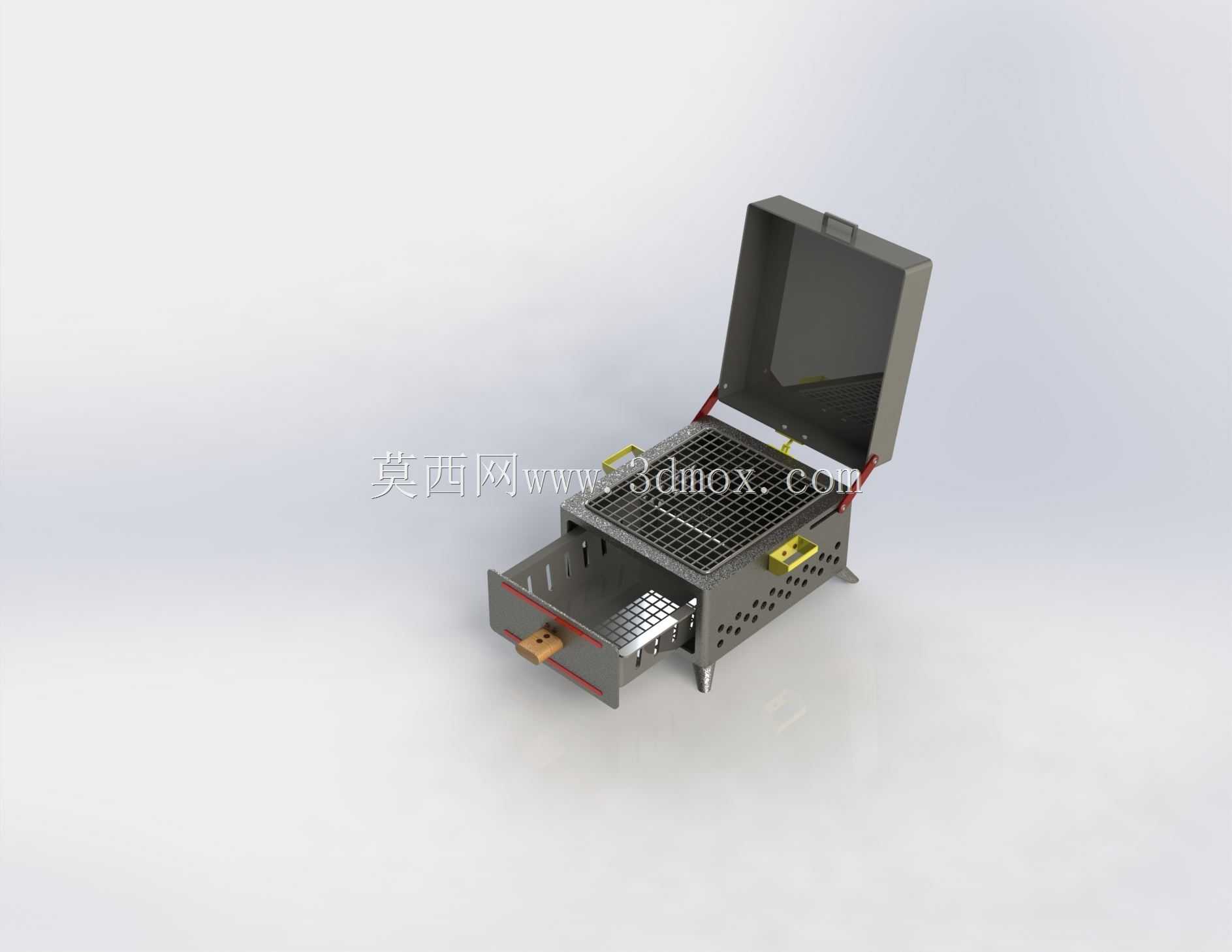

　　这款箱式便携烧烤炉的设计，最初是针对短途户外露营、近郊自驾野餐、庭院小聚这类场景的使用痛点做的结构优化，区别于传统开放式烧烤架，整体采用翻盖式封闭箱体结构，闭合状态下可作为独立收纳单元，所有配套的烤网、炭格、接灰组件都能完全收纳在箱体内部，不会出现零散配件遗失的问题。从实际使用的功能逻辑来看，炉体上翻盖通过两侧的阻尼合页与箱体主体连接，翻开后可作为背部挡风结构，在户外3-4级风力的环境下，能够有效减少炭块燃烧区域的空气紊流，避免炭火偏烧、热量快速散失的问题，同时翻盖内侧做了耐高温的哑光涂层处理，能够反射部分热量到烤网区域，提升热利用效率，减少炭料消耗。

　　炉体正面设置了抽拉式的炭盒与接灰抽屉，炭盒采用冲孔不锈钢板弯折成型，冲孔直径控制在8mm，孔间距12mm，既能够保证下方进风的通畅，让炭块充分燃烧减少一氧化碳产生，又能让燃烧后的炭灰直接落到下方的接灰抽屉中，清理时只需要抽出接灰抽屉倾倒即可，不需要翻转整个炉体，在户外使用时能大幅降低清理难度，也避免炭灰洒落污染营地地面。烤网采用食品级不锈钢圆钢焊接成型，网格间距15mm，既能够承托小块食材、切片食材不会掉落，又能让炭火的热量直接穿透网格接触食材，保证烧烤的受热效果，烤网两侧设置了可折叠的提手，在炭块燃烧状态下也可以通过隔热提手调整烤网高度，或者取下烤网添加炭块，避免烫伤。炉体两侧设置了嵌入式的隔热把手，把手采用耐高温电木材质，与金属箱体之间设置了10mm的空气隔热间隙，在炉内炭块持续燃烧2小时的状态下，把手表面温度不会超过45摄氏度，能够直接徒手搬运，不需要额外佩戴隔热手套。炉体底部设置了四个可折叠的支撑脚，展开后支撑高度为120mm，能够让炉体底部与放置面之间留出足够的通风间隙，同时避免炉体高温直接接触桌面、草地，防止烫坏桌面或者引发草地火情，支撑脚折叠后可以完全贴合炉体底部，不会额外增加收纳体积。

　　从安装边界和尺寸适配来看，炉体闭合状态下的外形尺寸控制在长380mm、宽220mm、高200mm，整体收纳体积不到17L，重量控制在5.2kg，既可以放入常规的户外露营收纳箱，也可以通过侧面的提手单独手提携带，适配绝大多数家用车的后备箱储物空间，甚至可以装入大容量登山包用于徒步露营场景。在结构强度设计上，炉体主体采用1.2mm厚的冷轧钢板折弯成型，拼接处采用点焊加铆接的复合连接方式，整体承重能力可以达到15kg，完全能够满足满铺烤网食材、加上炭块重量的使用需求，不会出现炉体变形的问题。

　　炉体侧面下部设置了两排直径5mm的通风孔，进风量可以通过抽拉炭盒的开合程度进行微调，在焖烤状态下可以将炭盒推进去减少进风，降低炉内温度，实现慢烤效果，在需要高温快烤时可以将炭盒拉出一部分，增大进风量提升炉温，适配不同食材的烹饪需求。区别于市面上常见的一次性烧烤炉或者简易铁丝烧烤架，这款结构设计充分考虑了重复使用的耐用性和使用过程中的操作便利性，所有活动部件都做了防脱落设计，抽拉抽屉、合页、支撑脚都设置了限位结构，不会在搬运或者使用过程中意外滑落，翻盖闭合后可以通过两侧的弹簧锁扣固定，搬运过程中不会因为晃动自动打开，内部收纳的配件也不会掉出。在实际使用场景中，这款炉具除了常规的炭火烧烤功能，还可以在烤网上放置烤盘实现煎烤，也可以配合烤架支架实现小型锅具的加热，满足户外场景下煮水、简单烹饪的多元需求，不需要额外携带其他炉具，能够减少户外出行的装备携带量。
