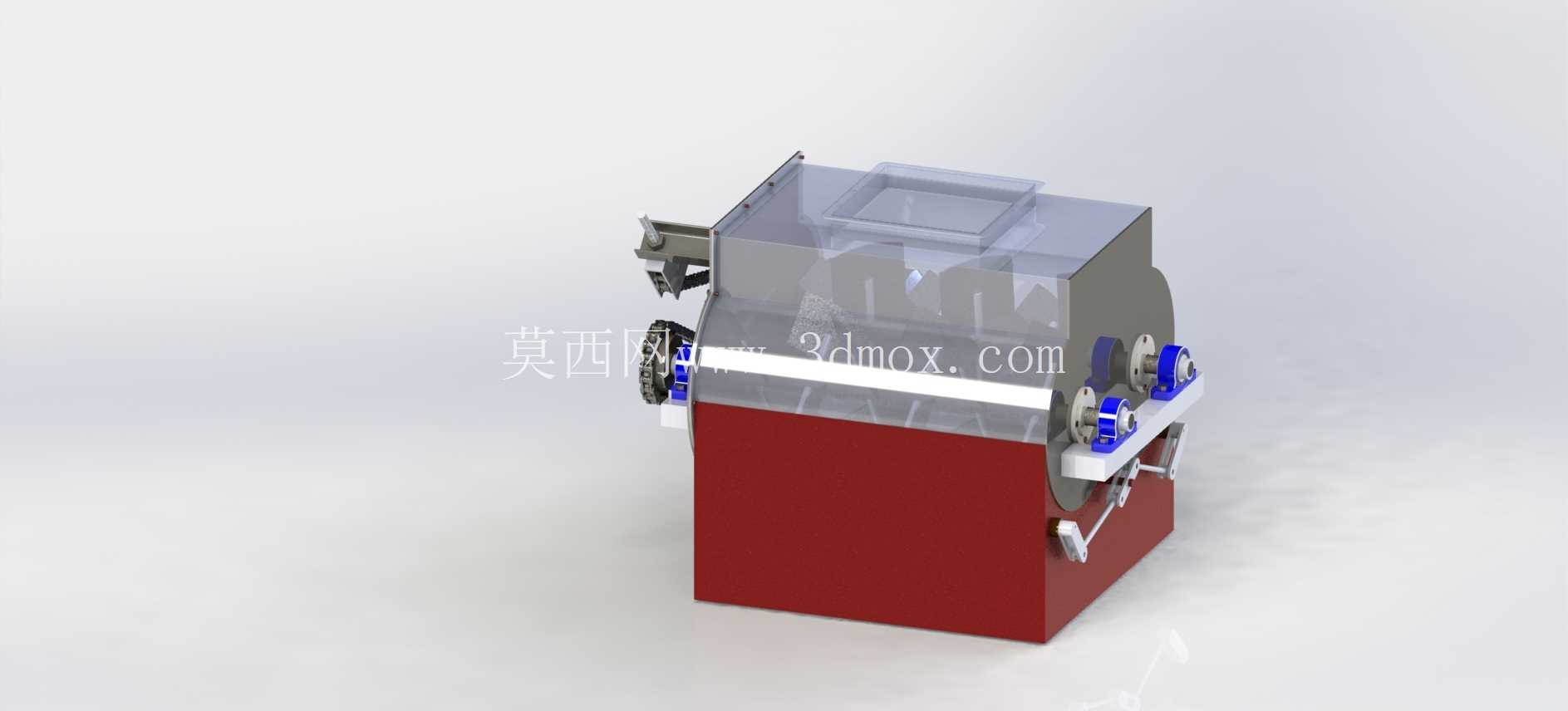

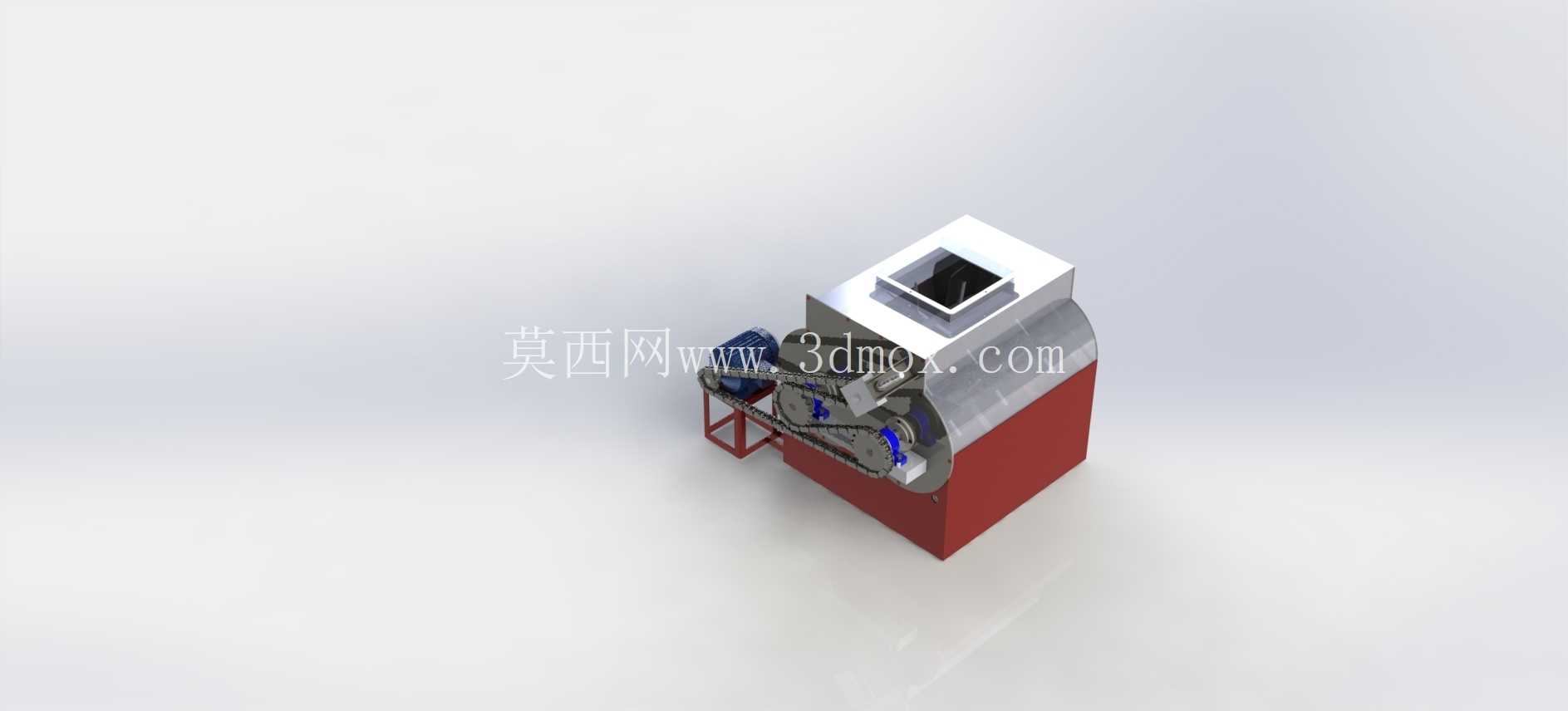

卧式双轴连续式混合搅拌设备结构

在粉体、颗粒物料的规模化连续混配生产场景中，卧式双轴搅拌设备的应用覆盖了建材、化工、饲料加工、固废处理等多个领域，这类设备的核心优势在于能够在连续进料、连续出料的作业模式下，保障不同批次、不同物性物料的混合均匀度，避免批次式混料设备存在的换批间隙、产能波动问题。从实际产线布局来看，这类设备通常布置在原料计量工序与后续成型、包装工序之间，进料端对接多组计量给料装置，出料端衔接输送设备，整个作业流程无需人工频繁干预，适配大产能连续生产线的节拍要求。

从设备功能实现逻辑来看，两根平行布置的搅拌轴以设定转速做相对公转，轴上排布的搅拌桨叶按照特定相位角安装，在转动过程中能够将腔体内的物料同时沿轴向、径向做抛洒、剪切、对流运动，既可以打破物料因粒径、密度差异产生的分层离析问题，也能让不同组分的物料在短时间内完成充分掺混。和单轴搅拌设备相比，双轴结构的混合盲区更小，腔体内不存在物料滞留的死角，即便是含水率存在一定波动的物料，也不会出现粘壁、抱轴的异常工况，设备连续运行的稳定性更强。

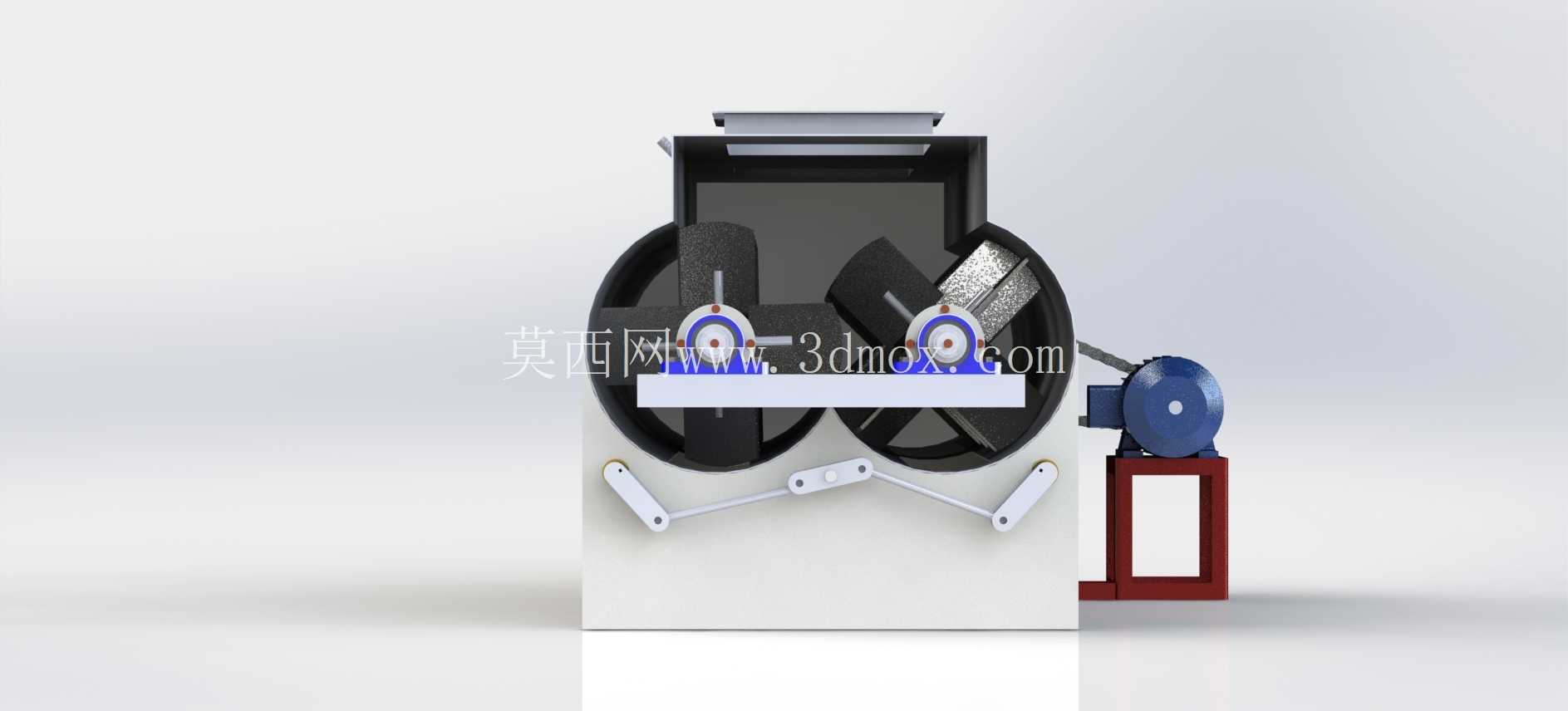

在结构设计阶段，首先要明确的是腔体的有效容积参数，这个参数直接决定了设备的额定处理产能，需要结合产线的小时处理量、物料在腔体内的停留时间来核算，通常物料在搅拌腔内的停留时间控制在数十秒到数分钟区间，具体根据物料混合的难易程度调整。搅拌腔体的下半部分采用圆弧截面设计，和两根搅拌轴的回转半径形成适配间隙，间隙值控制在合理范围内，既避免桨叶和腔壁刮擦产生金属异物，也防止间隙过大残留物料造成交叉污染。腔体上半部分设置进料口和观察检修口，进料口的位置需要避开搅拌轴的正上方，防止物料直接冲击桨叶造成轴系负载突变，检修口采用快开式密封结构，方便日常停机时检查桨叶磨损情况、清理腔体内残留物料。

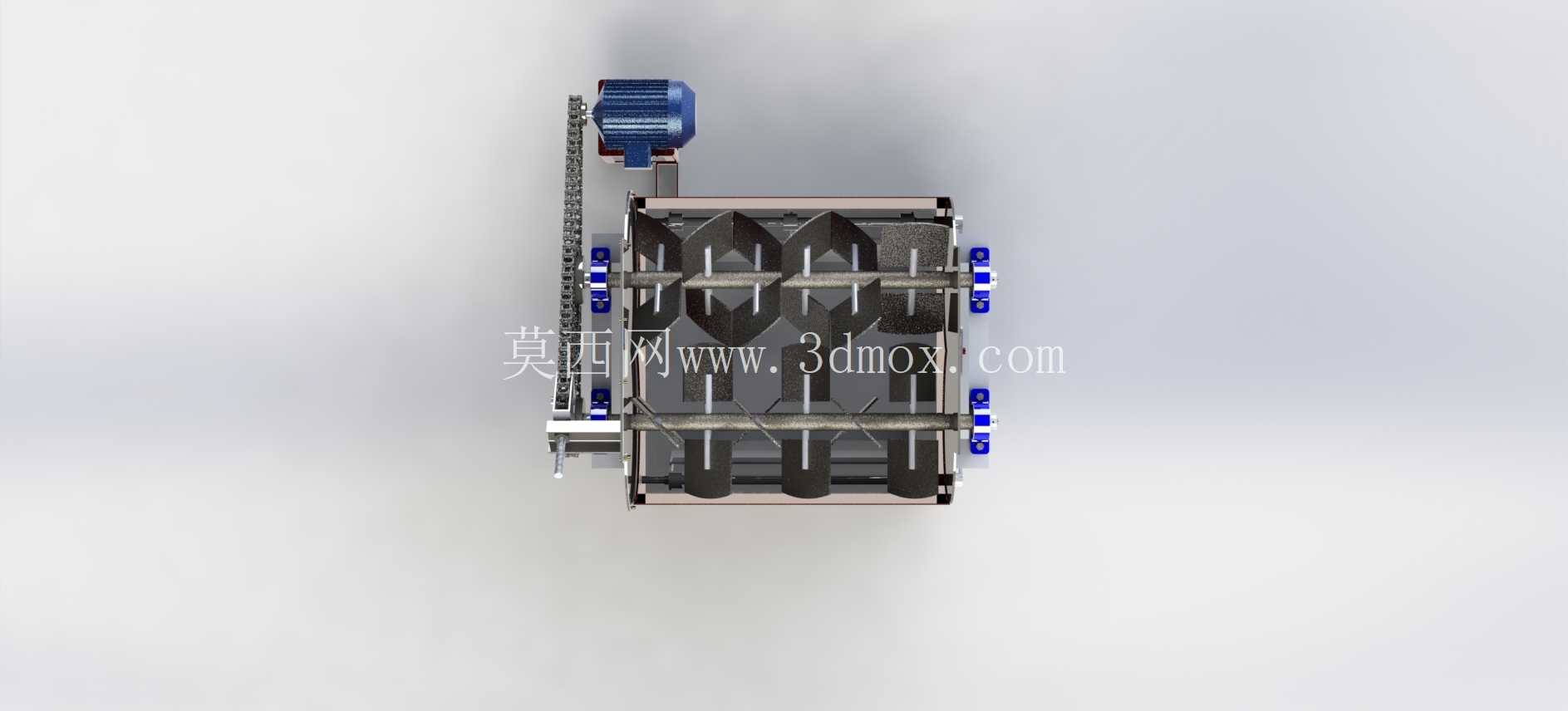

轴系部分的设计是整个设备的核心，两根搅拌轴的中心距需要根据桨叶的回转直径确定，保证两根轴上的桨叶在转动过程中存在合理的运动重叠区域，同时不会发生相互干涉。桨叶的安装角度不是统一固定值，靠近进料端的桨叶采用大推程角度，能够快速将进入腔体的物料向出料端推送，避免进料口位置出现物料堆积；中间混合段的桨叶角度兼顾推送和剪切作用，让物料在向前移动的过程中充分完成径向掺混；靠近出料端的桨叶设置反向推程角度，形成一定的物料滞留层，延长该区域物料的混合时间，保障出料前的物料均匀度达标。轴端的密封结构采用组合式密封设计，接触物料侧采用耐磨密封件，外侧设置防尘密封，防止细粉料进入轴承座造成轴承磨损，轴承座采用分体式安装结构，方便后期维护时快速更换轴承和密封件，无需整体拆解轴系。

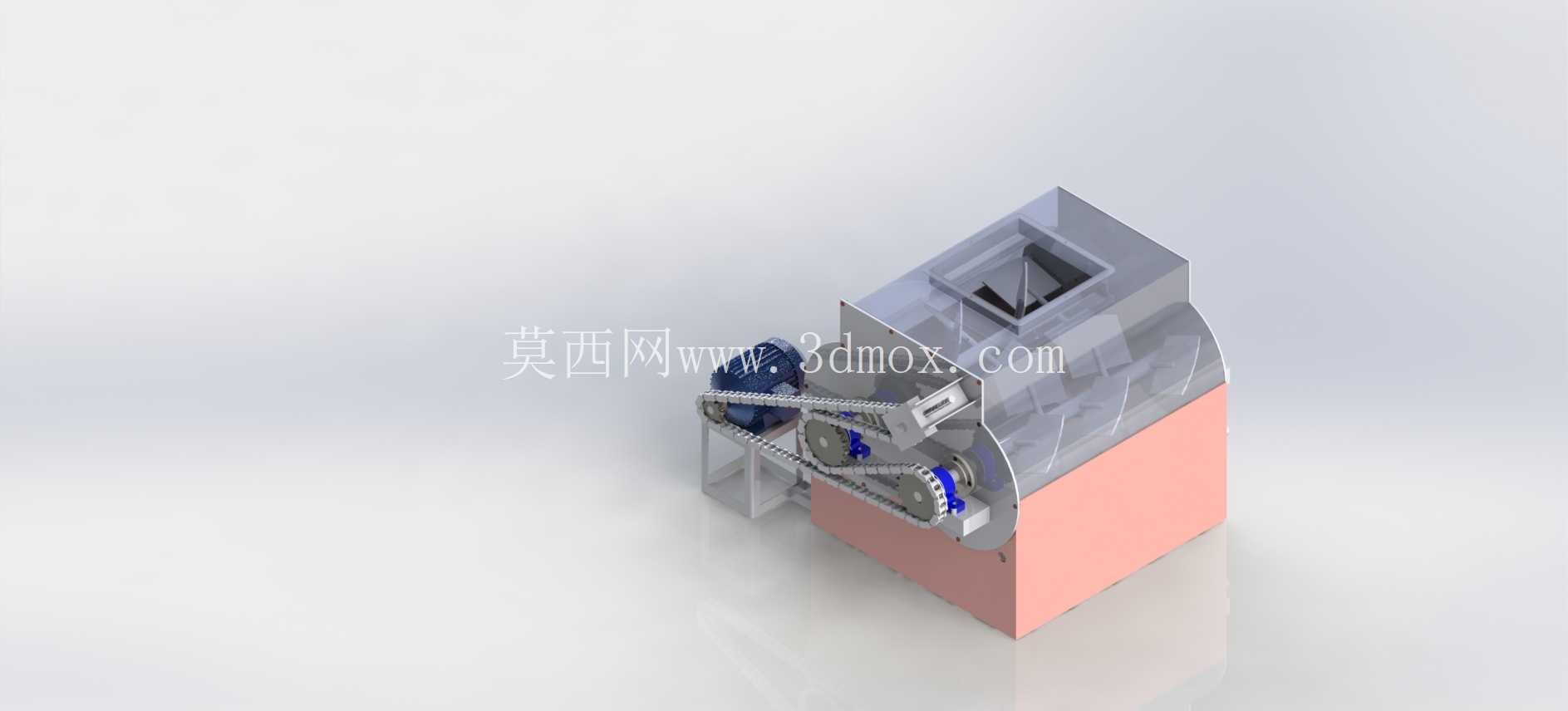

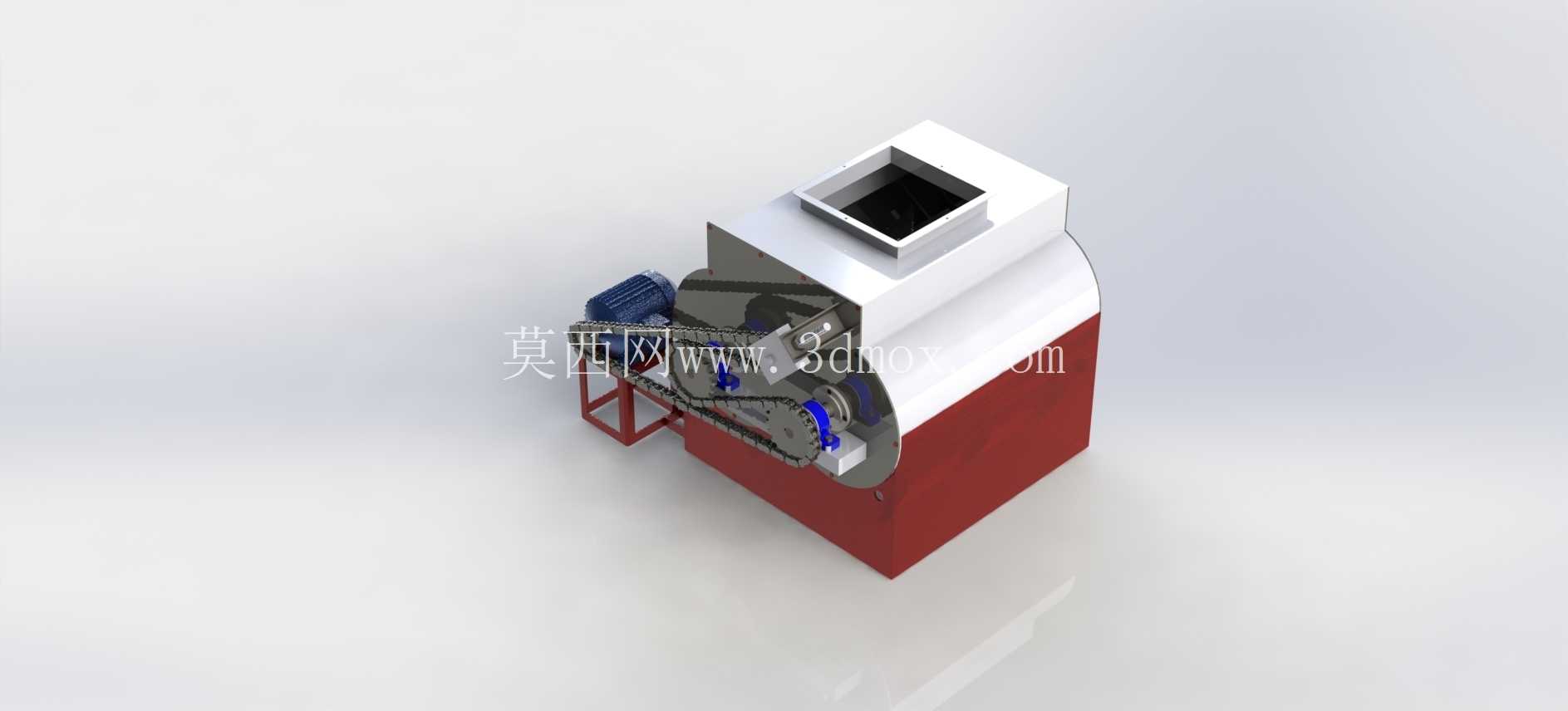

传动部分的设计需要考虑双轴同步运转的要求，通常采用单电机搭配齿轮分动箱的结构，保证两根轴的转速严格同步，避免因转速差造成桨叶碰撞、物料推送节奏紊乱的问题。电机和分动箱之间设置过载保护装置，当腔体内进入硬质异物造成负载突增时，保护装置能够及时触发停机，避免桨叶变形、轴系扭断等严重故障。设备的机架采用型钢焊接结构，焊接完成后做整体去应力处理，防止长期运行过程中因焊接应力释放造成机架变形，导致轴系同轴度偏差、设备运行振动超标。机架的安装脚设置可调式减震垫铁，能够在设备安装时调整整机水平度，抵消地面平整度误差带来的影响，无需做复杂的混凝土基础固定，降低产线安装的施工成本。

从安装边界来看，设备的进料口法兰尺寸需要和上游给料设备的出料法兰匹配，出料口的高度要适配下游输送设备的接料高度，设备两侧需要预留足够的维护空间，满足传动部件检修、桨叶更换的操作空间要求，设备顶部的检修口上方需要预留起吊空间，方便后期吊装重型零部件。在实际选型应用中，还需要根据处理物料的磨琢性调整桨叶和腔体内衬的材质，磨琢性强的物料采用耐磨合金桨叶或者在腔体内壁加装耐磨衬板，降低易损件的更换频率；处理有腐蚀性的物料时，腔体和桨叶接触物料的部分采用对应的防腐材质或者做表面防腐处理，延长设备的整体使用寿命。日常运行过程中，只需要定期检查轴承温升、密封件泄漏情况、桨叶磨损量，按照润滑周期给轴承、传动部件加注润滑脂，就能保障设备长期稳定运行，大幅降低产线的运维成本。
