80mm卡口式西德夫填充呼吸器结构

　　在液压站、润滑系统、工业齿轮箱这类需要维持内部腔体气压平衡的设备上，填充呼吸器是必不可少的辅件，很多现场运维人员习惯把它叫做油箱透气帽，它的核心作用是平衡设备运行过程中腔体内部因油液温度变化、液位升降产生的内外压差，同时阻挡外界环境中的粉尘、碎屑、水汽进入油液内部，避免油液被污染后加速元件磨损。这款80mm规格的卡口式填充呼吸器，采用西德夫标准的卡口连接结构，相比传统的螺纹旋合式呼吸器，安装和拆卸的时候不需要对准螺纹反复旋转，只需要对准卡口位插入后旋转很小的角度就能完成锁紧，日常维护更换滤芯的时候操作效率更高，也不会出现螺纹锈蚀后拧不动、螺纹错牙滑牙的问题，尤其适合在矿山、冶金、港口这类户外高粉尘、维护空间受限的设备场景使用。

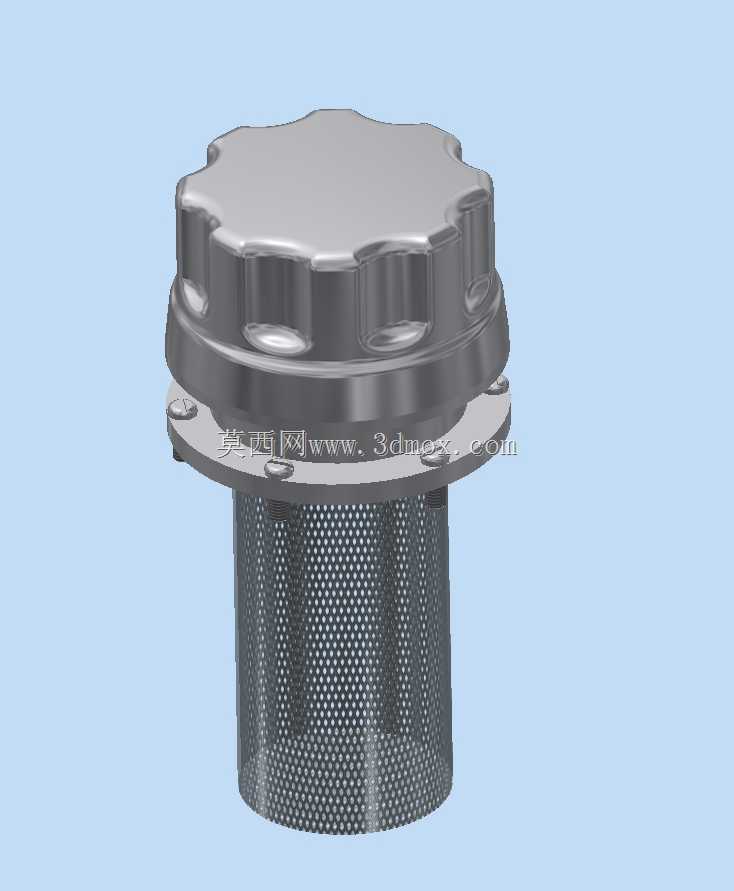

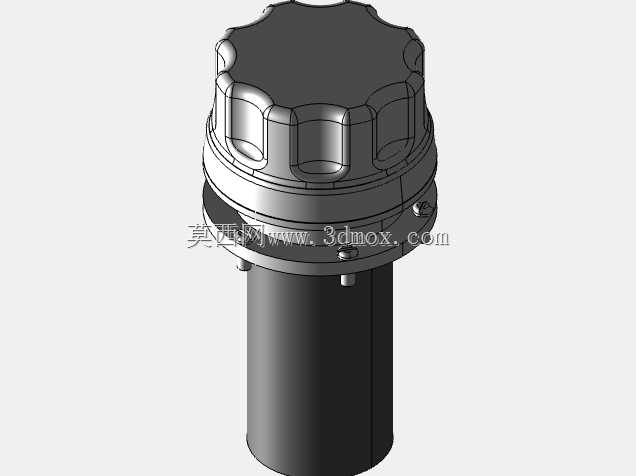

　　从结构设计来看，这款呼吸器分为上下两个核心功能段，上部是操作端盖和密封基座，端盖边缘做了多道均匀分布的凹凸防滑棱，操作人员戴着手套也能可靠施力完成拆装动作，不会出现打滑脱手的情况；端盖和基座之间设置了密封胶圈，当卡口锁紧到位后，胶圈会被均匀压缩，实现连接面的静态密封，避免未经过滤的空气从安装缝隙处直接进入腔体内部。基座下方延伸的是过滤段，采用冲孔网加金属编织网的复合过滤结构，冲孔网作为支撑骨架保证整体结构强度，不会因为腔体内外的压差变化出现吸瘪变形的问题，内层的金属编织网负责拦截空气中的固体颗粒，过滤精度可以满足常规工业液压系统的透气防护需求，金属材质的滤网也可以在定期维护时用清洁油液冲洗后重复使用，降低长期运维的备件成本。

　　安装边界方面，这款呼吸器的卡口适配尺寸为80mm，对应的油箱安装座需要加工匹配的卡口卡槽，安装时要保证安装座的端面平面度符合密封要求，避免出现局部间隙导致密封失效；整体插入油箱内部的长度需要结合油箱顶部的安装空间确定，要保证过滤段的下端不会和油箱内部的液位计、内接管路、挡油板等部件产生干涉，同时要预留足够的透气流通面积，避免加油过程中油液直接没过呼吸器滤网造成透气堵塞。在选型适配的时候，需要结合设备腔体的容积、油液的温升速率计算所需的透气量，这款80mm规格的呼吸器透气量可以满足中等容积液压油箱、齿轮箱的气压平衡需求，如果是大容积的油箱可以根据计算结果选择多台布置的方案。

　　在实际工程应用中，这类卡口式填充呼吸器还常被用在稀油润滑站、大型减速机、变压器油枕等需要透气防护的部件上，设计建模的时候需要重点关注卡口配合的公差带，既要保证安装旋转时的顺畅度，又要保证锁紧后不会因为设备运行的振动出现松脱；密封胶圈的沟槽尺寸要符合对应线径胶圈的压缩比要求，压缩量过小会出现密封失效，压缩量过大会加快胶圈的老化速度，也会增加拆装时的操作阻力。过滤段的网孔排布要保证流通面积足够，不能因为网孔过密造成透气阻力过大，导致设备运行时腔体内部出现持续的正压或者负压，影响密封件的使用寿命。端盖的防滑棱尺寸设计要符合人体工程学要求，棱角处做圆角处理，避免操作时划伤手部，同时也要考虑注塑或者压铸加工的工艺可行性，避免出现壁厚不均导致的成型缺陷。
