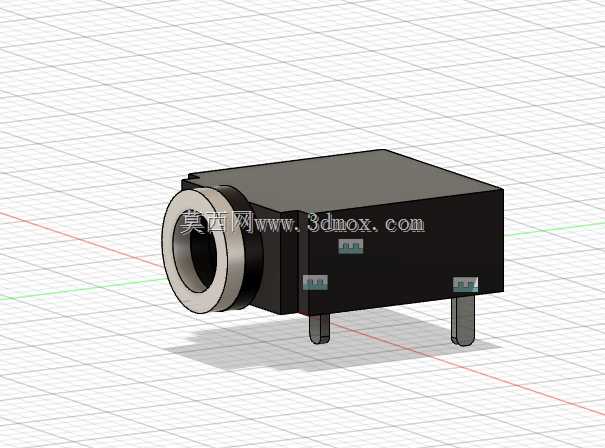

日常做消费类电子结构设计时,这类单声道音频插孔是很常见的板载连接元件,多数用在小型音频终端、简易对讲设备、老式便携收音机、工业提示音输出模块这类只需要单路音频传输的场景里,不需要立体声的左右声道分离,只做单路音频信号的导通传输,相比立体声插孔结构更简单,占用PCB面积更小,成本也更可控。从结构上看,这个接插件采用卧式插装设计,主体是屏蔽式金属外壳包裹内部接触弹片,前端的金属套圈是插头插入的导向定位结构,内径匹配标准3.5mm音频插头,插入时能给插头提供径向定位,保证插头和内部弹片的接触对位准确,不会出现插偏导致的接触不良。
外壳部分做了接地处理,既能屏蔽外部电磁信号对音频传输的干扰,避免出现电流杂音,也能提升整体结构强度,多次插拔后不会出现外壳变形。下方的两个插脚是穿过PCB板焊接的固定引脚,同时兼顾接地导通的作用,两个固定引脚的间距设计为10mm,这个间距是考虑了常规0.1英寸栅格的PCB布线规则,能适配多数通用PCB的孔位布局,焊接后固定强度足够,能承受至少500次以上的常规插拔不会出现引脚松脱。内部的接触弹片和固定引脚之间的垂直间距为5mm,这个尺寸是匹配常规1.6mm板厚的PCB设计,插脚穿过PCB后露出的焊盘长度刚好够波峰焊或者手工焊接的吃锡量,不会因为引脚过长导致焊接后和周边元件短路,也不会因为引脚过短导致焊接强度不足。

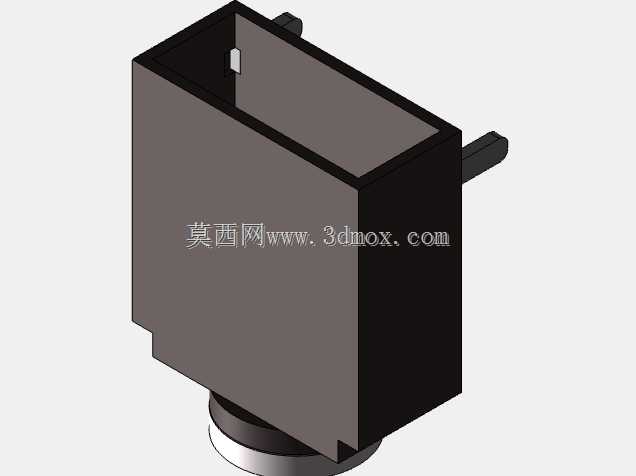

设计这类接插件模型的时候,首先要优先保证插头插入的同轴度,前端导向套的内孔中心和内部接触弹片的中心必须重合,公差控制在0.1mm以内,不然插头插入后会出现单边接触,导致音频信号断续。其次要考虑插拔手感,内部弹片的预压量要设计合理,插入力控制在3N到8N之间,拔出力不小于2N,既不会出现插头插上去太松容易脱落,也不会因为太紧导致插拔困难甚至把整个插孔从PCB上带下来。外壳的卡扣结构和内部塑胶基座的配合要做0.05mm的过盈配合,组装后不会出现外壳和基座松脱的情况,塑胶基座选用耐高温的PBT材料,能过回流焊的高温不会变形,金属部分全部做镀镍处理,防止氧化导致接触电阻变大,影响音频传输质量。安装边界上,这个卧式插孔的总高度从PCB板面到顶部的距离不到10mm,适合用在内部空间紧凑的薄型设备里,前端伸出设备外壳的部分只需要预留6mm的安装孔位,孔位直径做6.2mm就能满足装配公差,不会出现插孔和外壳干涉的情况。在PCB布局的时候,插孔周边3mm范围内不要布置过高的元件,避免插头插入时和周边元件磕碰,焊接引脚的焊盘要做加大处理,每个焊盘的直径不小于2mm,提升焊接后的固定强度,接地引脚要直接和PCB的地平面连接,最大化屏蔽效果。
实际选型的时候,要注意这类单声道插孔和立体声插孔的引脚定义区别,单声道只有信号和接地两个回路,不要和三引脚的立体声插孔混料,建模的时候要把插脚的位置、前端套圈的直径、主体的长宽高尺寸都和实际物料的规格书对齐,不然结构设计完成后开模或者打样会出现装配不上的问题。另外还要考虑插头插入后的深度,标准3.5mm单声道插头插入深度是14mm,建模的时候要把插头的插入空间预留出来,不要在插孔后方布置元件挡住插头的插入行程,很多新手做结构设计的时候容易忽略这个点,导致实际装配后插头插不到位,没有声音输出。这类接插件虽然是很小的电子元件,但在音频传输链路里的作用很关键,接触可靠性直接影响最终的音频输出效果,建模的时候每一个配合尺寸都要严格按照物料规格来做,不能凭感觉估算尺寸,尤其是弹片的接触位置、插脚的跨距、安装孔的相对位置这些关键尺寸,必须和实际生产用的物料一致,才能保证结构设计的可制造性。
