Arduino项目用多滚筒带式输送机构

　　这套带式输送结构主要面向小型自动化教学实验、创客项目开发场景设计，可直接对接arduino开源控制板实现启停、调速逻辑，既可以单独作为小型物料的短距离传输载体，也能搭配罐头分拣工位、小型机械臂上下料单元组成完整的微型自动化作业线，适配教学演示、学生竞赛项目、小型桌面级自动化原型验证等多种使用需求。

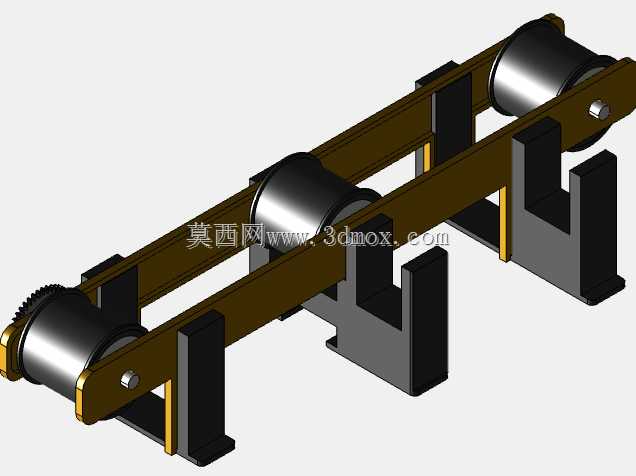

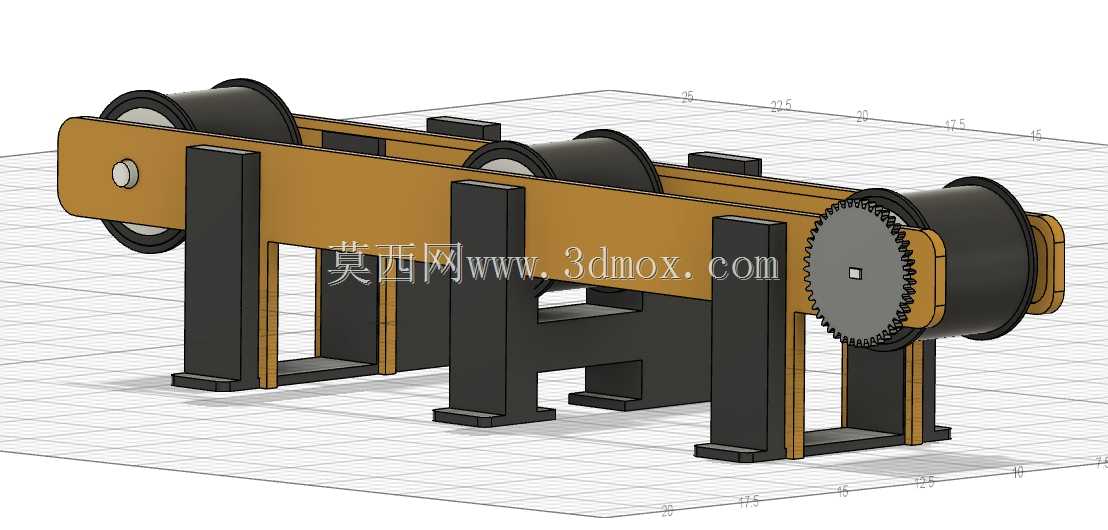

　　从功能实现逻辑来看，整套结构采用三段式独立滚筒组布局，主动滚筒端集成齿轮传动结构，可直接对接标准舵机或小型直流减速电机输出动力，避免额外设计传动转接件带来的装配误差；相邻滚筒之间通过机架上的定位槽保证平行度，皮带张紧度可通过机架端部的腰型孔进行微调，不需要额外加装张紧轮结构，大幅简化了整体装配流程，也降低了创客项目的零件加工成本。机架部分采用立式支撑腿加横向横梁的框架式结构，支撑腿底部预留了安装固定孔位，可直接固定在铝型材工作台、木质实验台面上，安装时只需要保证四个支撑腿的安装面处于同一水平面，即可避免皮带运行过程中出现跑偏、蹭边的问题。

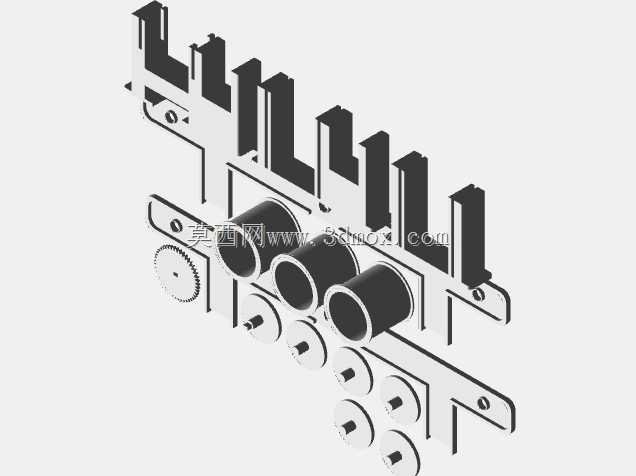

　　设计过程中优先考虑了开源项目的零件通用性，所有结构件都可通过3D打印或者激光切割亚克力板制作，不需要开模加工特殊零件；滚筒两端的轴径统一采用标准微型轴承适配尺寸，用户可根据自身负载需求选择塑料轴或者金属光轴作为滚筒转轴，负载较轻的教学演示场景下甚至可以直接用3D打印轴配合自润滑孔实现转动，进一步降低制作门槛。传动端的齿轮采用标准模数设计，可直接和市面上常见的舵机驱动齿轮啮合，不需要额外定制传动件，控制端只需要给舵机或者电机输出对应的PWM信号，即可实现输送速度的无级调节，配合光电传感器还能实现物料到位检测、定点停止等功能，适配罐头分拣、零件排序、机械臂上下料等不同的作业流程。

　　从安装边界尺寸来看，整套输送结构的横向宽度控制在200mm以内，整体长度不超过500mm，支撑腿高度可根据实际对接设备的高度进行调整，默认状态下输送面距离安装基面的高度为150mm，刚好适配桌面级小型机械臂的作业行程范围，不会出现机械臂够不到输送面或者行程浪费的问题。三段滚筒的布局将输送面分成了三个独立的张力段，即使其中一段皮带出现松弛，也不会影响其他两段的传输稳定性，同时这种布局也方便用户在滚筒之间的空隙位置加装分拣拨杆、检测传感器等附件，不需要额外在机架上打孔固定附件，利用结构本身的间隙即可完成附件安装。

　　实际使用过程中，这套结构可承载的单份物料重量不超过500g，完全满足小型罐头、电子零件、教学演示用模拟工件的传输需求；皮带采用平皮带设计，表面平整不会刮伤物料表面，运行过程中噪音极低，适合在实验室、教室等安静场景下使用。机架的支撑腿采用对称式布局，即使在高速运行状态下也不会出现明显晃动，不需要额外加装配重块即可保证整体稳定性；端部的主动齿轮做了防护设计，齿轮外侧和机架端面齐平，不会出现外露齿轮夹手的安全隐患，适合教学场景下学生动手操作调试。
