电源散热用双安装位风扇钣金固定支架

　　这款钣金支架是电源散热系统里的核心固定构件，主要作用是为轴流散热风扇提供稳定的安装载体，同时适配电源内部的PCB板、绕组组件的布局空间，避免散热组件与电源内部带电部件产生干涉，保障电源长期运行时的散热风道通畅。从实际应用场景来看，这类支架多用于中小功率工频电源、工业控制电源的内置散热模组中，电源在带载运行时，内部变压器绕组、整流桥、功率管等元件会持续产生热量，单靠外壳自然散热无法满足温升要求，必须通过轴流风扇进行强制风冷，而这款支架就是连接风扇与电源壳体、内部结构的关键连接件，既要承受风扇长期运行产生的微幅振动，也要保证风扇的进出风方向与电源内部发热元件的散热路径完全匹配。

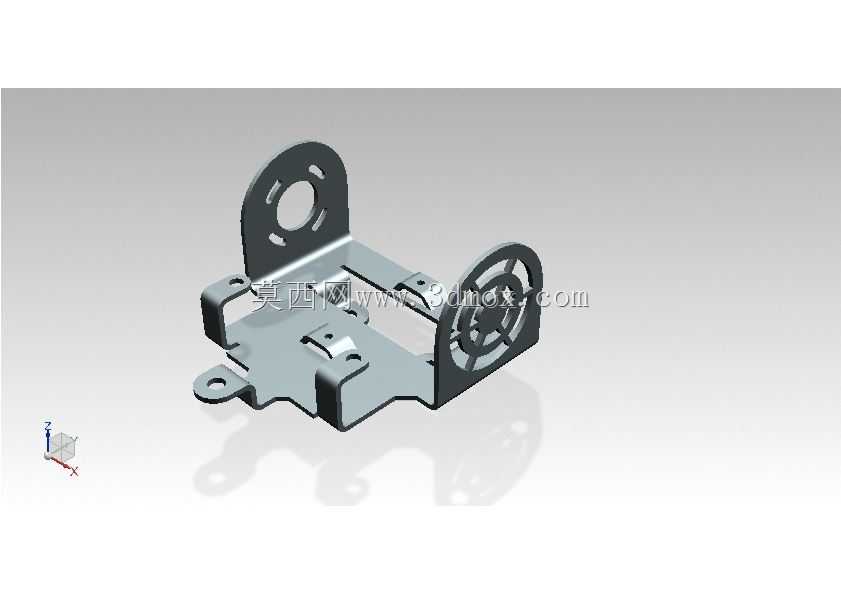

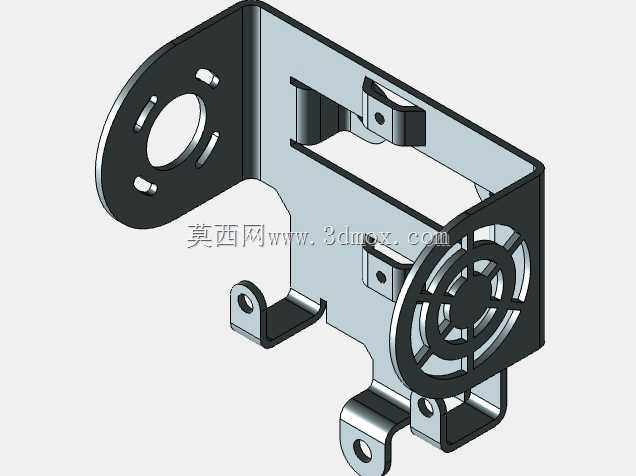

　　从功能特性上看，这款支架采用一体化钣金冲压成型结构，没有额外的焊接拼接部位，整体结构强度足够应对风扇运行时的持续振动，不会出现长期使用后焊缝开裂、固定位松脱的问题。支架两端分别设计了风扇安装位，其中一端为带定位缺口的圆形安装面，适配带凸台定位的标准轴流风扇，安装面上的三个安装孔对应风扇外壳的固定螺柱位置，装配时不需要额外调整角度，直接对准螺柱拧入紧固件即可完成风扇固定；另一端为带辐条避让的开放式圆形安装位，适配厚度更薄的超薄型散热风扇，辐条间隙不会遮挡风扇进风面，能最大程度保证进风面积，减少风阻带来的风量损失。支架底部设计了多个带翻边的安装耳，每个安装耳上都预留了固定孔，既可以通过螺丝直接固定在电源的金属底壳上，也可以配合绝缘垫片固定在PCB板的预留安装位上，适配不同的电源内部装配方案。

　　在设计思路上，这款支架完全遵循钣金件的加工工艺要求，所有弯折部位都预留了合理的折弯内R角，避免冲压折弯时出现板材开裂的问题，所有安装孔的孔位都与风扇、电源安装位的公差带匹配，孔边距都满足钣金件的最小孔边距要求，不会出现冲压孔时板材变形的问题。支架中间的镂空区域是为了避让电源内部的变压器凸台、电容等高出PCB板的元件，在保证支架整体结构强度的前提下，尽可能去除多余的板材，一方面可以降低支架自身重量，减少材料消耗，另一方面也可以减少对风道的遮挡，让风扇吹出的气流可以直接覆盖到下方的发热元件，提升散热效率。支架上的小尺寸定位卡扣，是为了在装配时预先卡在PCB板的定位槽内，不需要操作人员全程手扶定位，降低装配时的对位难度，提升流水线装配的效率。

　　从安装边界尺寸来看，这款支架的整体长宽尺寸控制在常规120mm轴流风扇的适配范围内，整体高度不超过35mm，不会占用电源内部过多的垂直空间，适配厚度在40mm到60mm之间的标准工业电源外壳。两端风扇安装位的中心距经过精准计算，安装风扇后两个风扇的出风范围可以完全覆盖电源内部从变压器到输出端子的整个发热区域，不会出现散热死角。底部安装耳的位置避开了PCB板上的走线区域、元件焊盘位置，固定后螺丝不会接触到PCB板上的线路，避免出现短路风险。所有弯折边都做了压毛边处理，装配时不会划伤操作人员的手部，也不会割破电源内部的绝缘线材，满足电气设备的安全装配要求。

　　在实际选型适配时，需要注意支架两端的安装位分别对应不同厚度的风扇型号，不要强行将厚风扇安装到开放式安装位上，避免风扇运转时与支架产生摩擦异响。如果电源内部的元件高度超出支架中间镂空区域的避让高度，可以在支架安装耳处增加对应厚度的绝缘垫圈，抬升支架的整体安装高度，避免支架压碰到元件。支架表面采用镀锌钝化处理，具备基础的防锈抗氧化能力，在常规的工业使用环境下，不会因为长期受热受潮出现锈蚀掉屑的问题，不会因为锈蚀碎屑掉落导致电源内部电路短路，满足电源产品的长期使用寿命要求。
