内燃机活塞配气机构组件结构设计

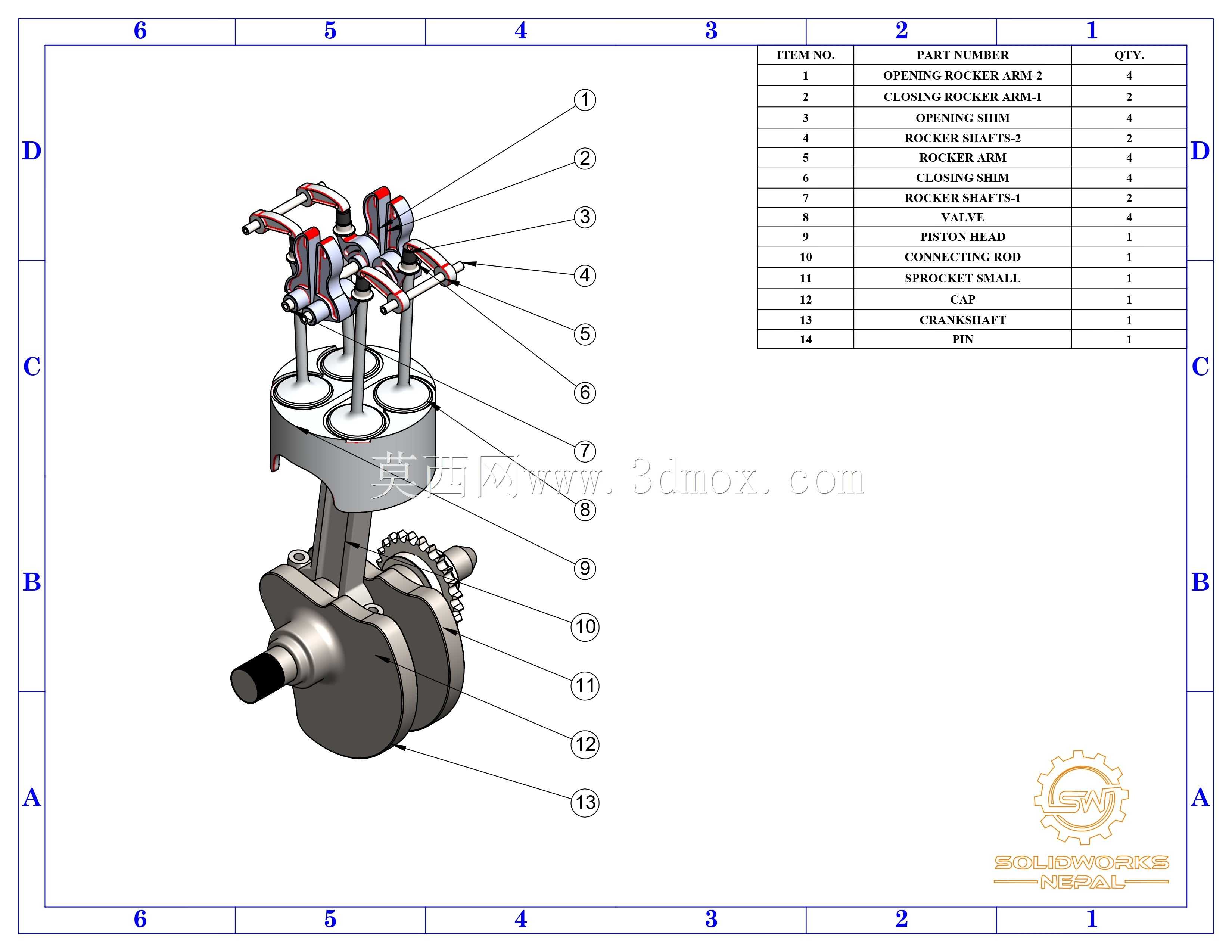

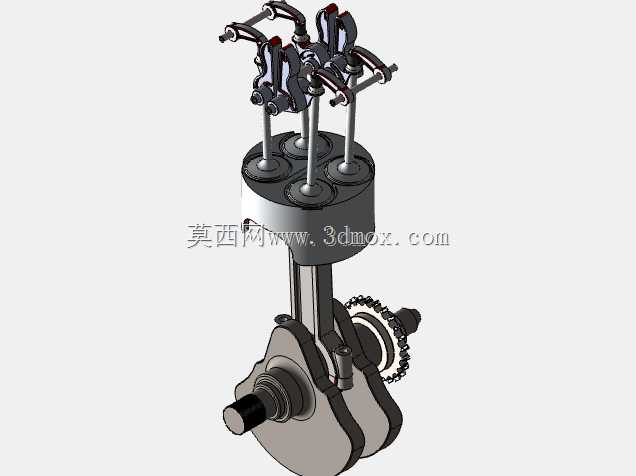

　　这套组件对应往复式内燃机核心运动与配气模块，广泛适配小排量单缸布局的通用动力、摩托、卡丁动力单元，是完成缸内热力循环的核心执行结构。整套结构的设计逻辑围绕四冲程工作循环的时序匹配展开，首先要明确活塞在气缸内的上下止点行程边界，活塞头部的环槽结构预留了气环、油环的安装位置，气环负责密封燃烧室高压燃气，避免做功冲程压力下窜入曲轴箱，油环则负责刮除缸壁多余润滑油，减少机油参与燃烧的异常工况。

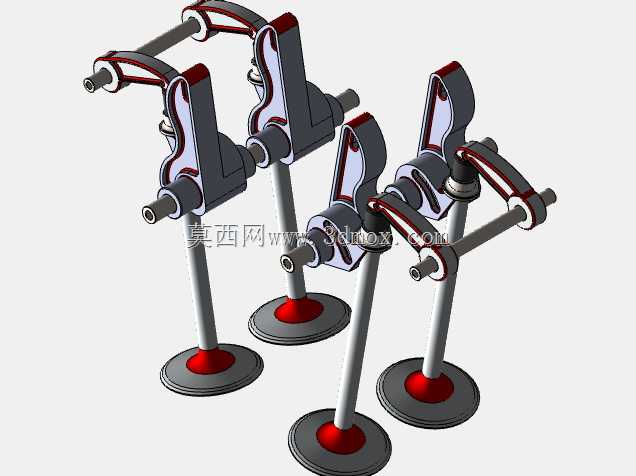

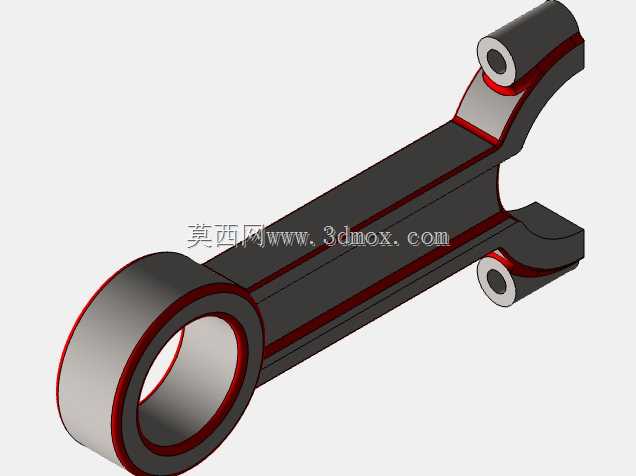

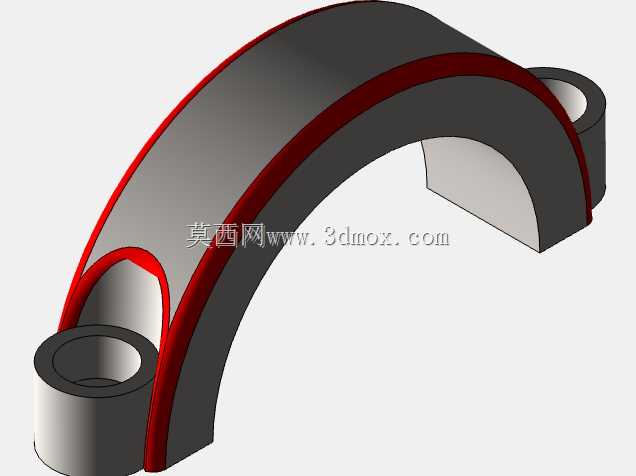

　　活塞销采用全浮式设计思路，销座位置的加强筋结构对应燃气爆发压力的载荷传递路径，将活塞顶面承受的燃烧压力通过活塞销传递给连杆，连杆大小端的轴瓦安装位预留了合适的配合公差，大端与曲轴连杆轴颈配合，小端与活塞销配合，将活塞的往复直线运动转化为曲轴的旋转扭矩输出，曲轴上集成的正时链轮负责传递凸轮轴驱动动力，保证配气动作与活塞运动位置的精准同步。配气机构部分采用顶置气门布局，进排气门分别对应进气冲程的新鲜充量导入、排气冲程的燃烧废气排出，摇臂组件通过凸轮轴驱动克服气门弹簧预紧力完成气门开启，弹簧回位结构保证气门在关闭阶段紧密贴合气门座圈，实现燃烧室的可靠密封。

　　从安装边界来看，整套组件的轴向尺寸以曲轴主轴颈安装位为定位基准，缸盖部分的气门导管、摇臂轴安装位与缸体的气缸中心保持严格的同轴度公差，各运动副之间预留了热膨胀间隙，避免热机工况下出现运动卡滞。在实际工程应用中，这套结构的运动匹配精度直接决定动力单元的充气效率、燃烧完整性与机械损耗，设计过程中需要反复核算活塞运动加速度曲线与气门升程曲线的相位差，避免活塞在上止点附近与开启的气门发生运动干涉，同时要平衡气门弹簧的刚度参数，刚度不足会导致高转速下气门浮跳、密封失效，刚度过大则会增加凸轮与摇臂接触表面的接触应力，加剧配气机构的磨损。

　　曲轴的平衡块结构对应曲柄连杆机构的往复惯性力与旋转惯性力平衡设计，能有效降低动力运行过程中的振动水平，提升整机运转平顺性。各零件的材料选型也对应不同的工况载荷：活塞采用铝合金材质降低往复运动质量，减少惯性力冲击；曲轴采用锻钢材质保证交变载荷下的结构强度；气门采用耐热合金钢材质，承受燃烧室高温燃气的长期冲刷；连杆采用调质钢材质，兼顾抗拉强度与抗疲劳性能。整套结构的装配逻辑遵循从下到上的层级：先将曲轴组件定位于曲轴箱，再依次装配连杆、活塞环与活塞组件，将活塞推入气缸后完成连杆大端与曲轴连杆轴颈的紧固，之后装配缸盖部分的气门、气门弹簧、摇臂轴与摇臂组件，最后通过正时链条连接曲轴链轮与凸轮轴链轮，校对点火正时与配气正时，保证各冲程动作的时序准确。
