活塞式螺旋桨航空动力装置结构设计

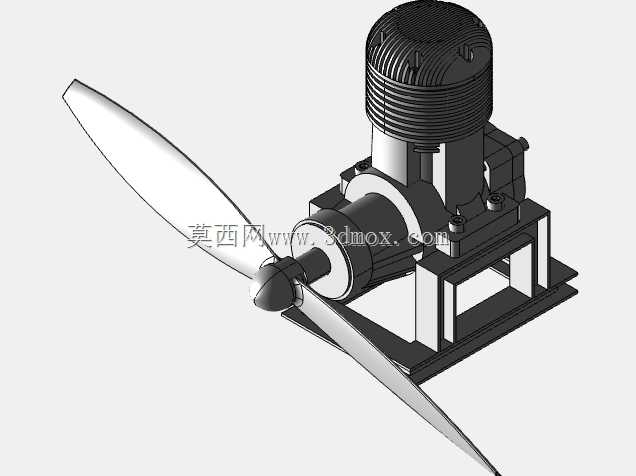

　　在轻小型航空飞行器、航模试验平台以及低速低空作业无人机的动力选型场景中，活塞式螺旋桨动力装置始终占据着不可替代的位置，这类动力单元依靠活塞往复运动完成进气、压缩、做功、排气的完整循环，将燃油化学能转化为曲轴旋转的机械能，再通过前端输出轴驱动螺旋桨切割空气产生推力，整套结构的可靠性、功重比以及安装适配性，直接决定了飞行器的续航表现、载荷能力与飞行稳定性。从结构设计的角度拆解这套装置，首先要明确动力核心与输出端的匹配逻辑：气缸部分采用密集散热鳍片的外露式设计，没有额外加装水冷套结构，完全依靠飞行过程中的迎面气流完成热交换，这种设计思路完全贴合轻小型飞行器对减重的极致要求，省去了冷却液、水泵、管路等一整套水冷附属部件，能将整机重量控制在极低水平，同时鳍片的排布方向顺着气流流向设置，在飞行速度范围内就能保证足够的散热效率，避免气缸过热导致的功率衰减甚至拉缸故障。

　　曲轴输出端与螺旋桨的连接采用锥面配合加锁紧螺母的固定方式，锥面结构可以保证螺旋桨与输出轴的同轴度，减少高速旋转时的动不平衡量，前端的整流罩顺着桨毂外形做流线型过渡，能降低桨毂位置的空气紊流，减少不必要的气动阻力，提升螺旋桨的推进效率。整套动力单元的安装基座采用框架式镂空结构，没有做成整块实体安装板，一方面是为了进一步降低自重，另一方面镂空的结构可以让气流从基座间隙穿过，带走曲轴箱下部的热量，同时框架的加强筋沿着受力方向布置，能够承受螺旋桨旋转产生的反扭矩以及飞行器机动飞行时的交变载荷，避免安装基座出现共振或者疲劳断裂。

　　在实际安装边界的设计上，基座的安装孔位采用标准化的间距设置，可以适配多数轻小型飞行器的发动机安装架，不需要对机身结构做额外的打孔改装；整套装置的径向尺寸以气缸顶部散热鳍片的最大外径为边界，轴向尺寸从螺旋桨桨尖最前端到基座最后端的长度，要保证安装后螺旋桨旋转平面与机身前端结构留有足够的安全间隙，避免桨叶旋转过程中触碰机身部件引发飞行事故。从功能特性来看，这类活塞式螺旋桨动力单元的输出扭矩特性与螺旋桨的负载特性匹配度极高，在中低转速区间就能输出足够大的扭矩，不需要搭配复杂的减速机构就能直接驱动大直径螺旋桨，在低速飞行状态下依然能获得稳定的推力输出，非常适合固定翼航模、低速作业无人机以及小型实验类载人飞行器的动力需求。

　　设计过程中还要重点考虑运动部件的润滑路径，曲轴箱内部的油路设计要保证活塞往复运动、曲轴旋转过程中各个摩擦副都能得到充分润滑，减少运动部件的磨损，延长动力单元的大修间隔；同时气缸与活塞的配合间隙要根据工作温度区间做合理设定，冷机状态下的间隙既要保证常温下顺利启动，又要避免热机状态下间隙过大导致气缸压力不足、功率下降。另外，螺旋桨的桨叶翼型采用低速高升阻比的截面设计，在低转速下就能产生足够的拉力，同时桨叶的强度经过校核，能够承受发动机最大输出转速下的离心力，不会出现桨叶断裂飞出的危险；桨叶的角度经过匹配调试，与发动机的最大功率输出转速区间契合，保证发动机在常用工作转速下就能发挥出最佳的推进效率，避免出现发动机转速过高但推力不足的动力匹配问题。在实际应用场景中，这类动力装置除了用于航空飞行器之外，经过小幅改装之后还可以作为小型气垫船、风动试验平台的动力源，依靠螺旋桨产生的高速气流提供推力，其结构简单、维护方便、成本低廉的特点，也让它成为很多高校航空航天专业学生做课程设计、飞行试验的首选动力结构。
