直列四缸活塞曲柄连杆机构结构展示

项目分类:发动机 发布时间:2025-01-01 ID:874682
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示
  • 直列四缸活塞曲柄连杆机构结构展示

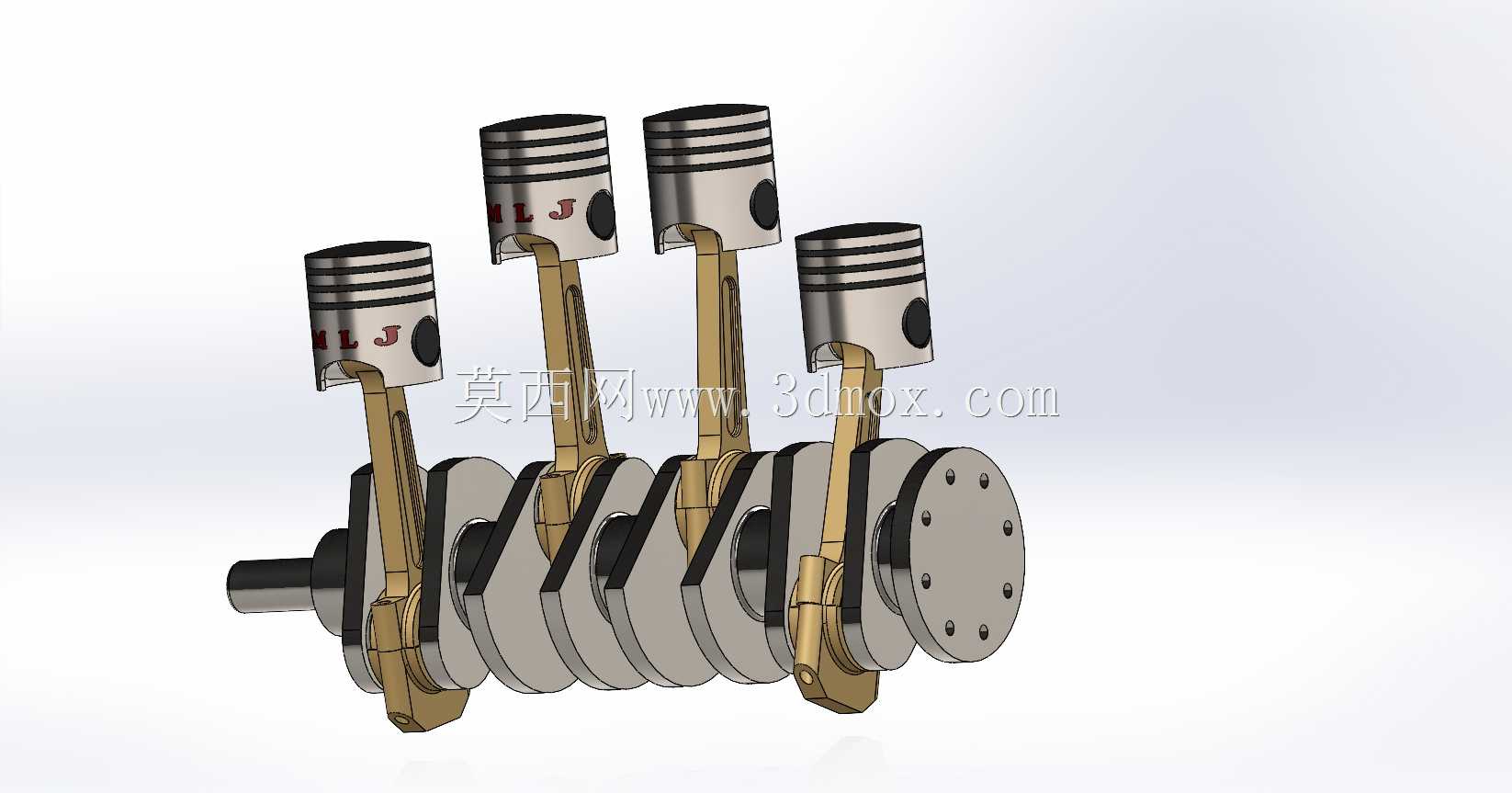

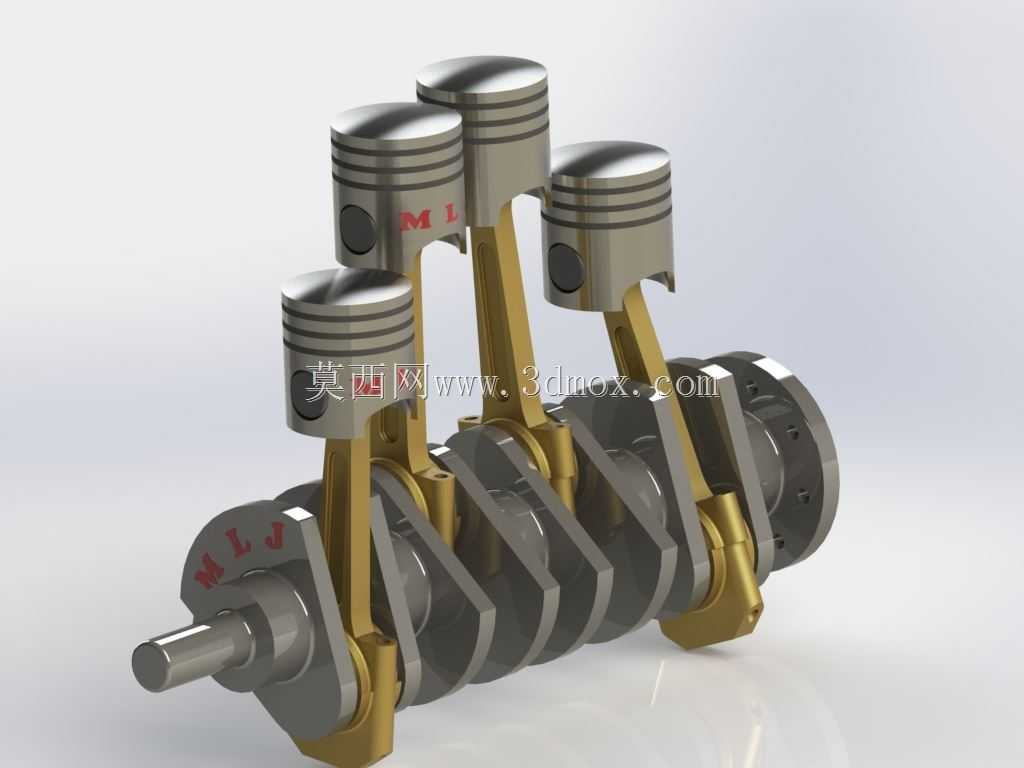

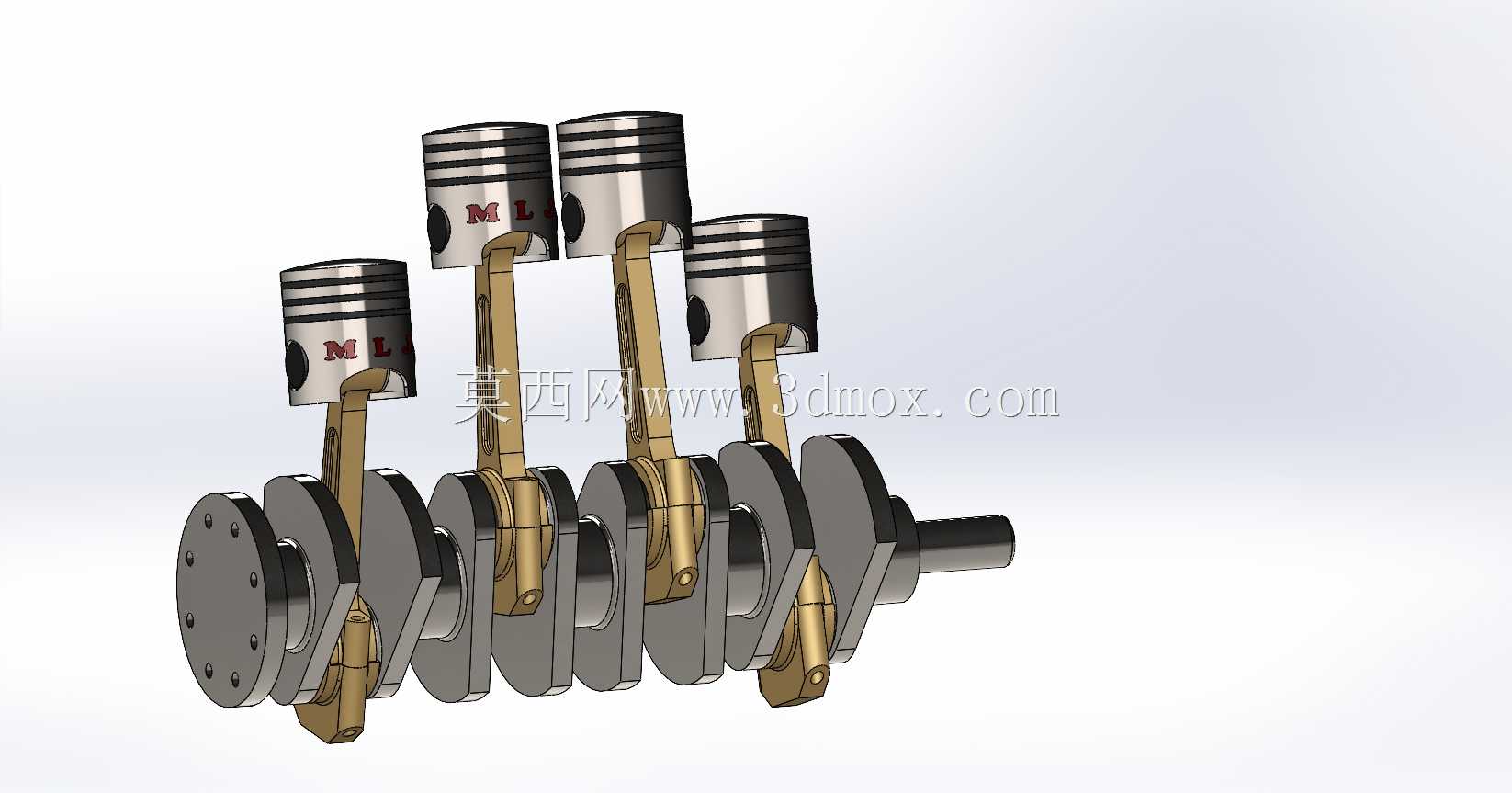

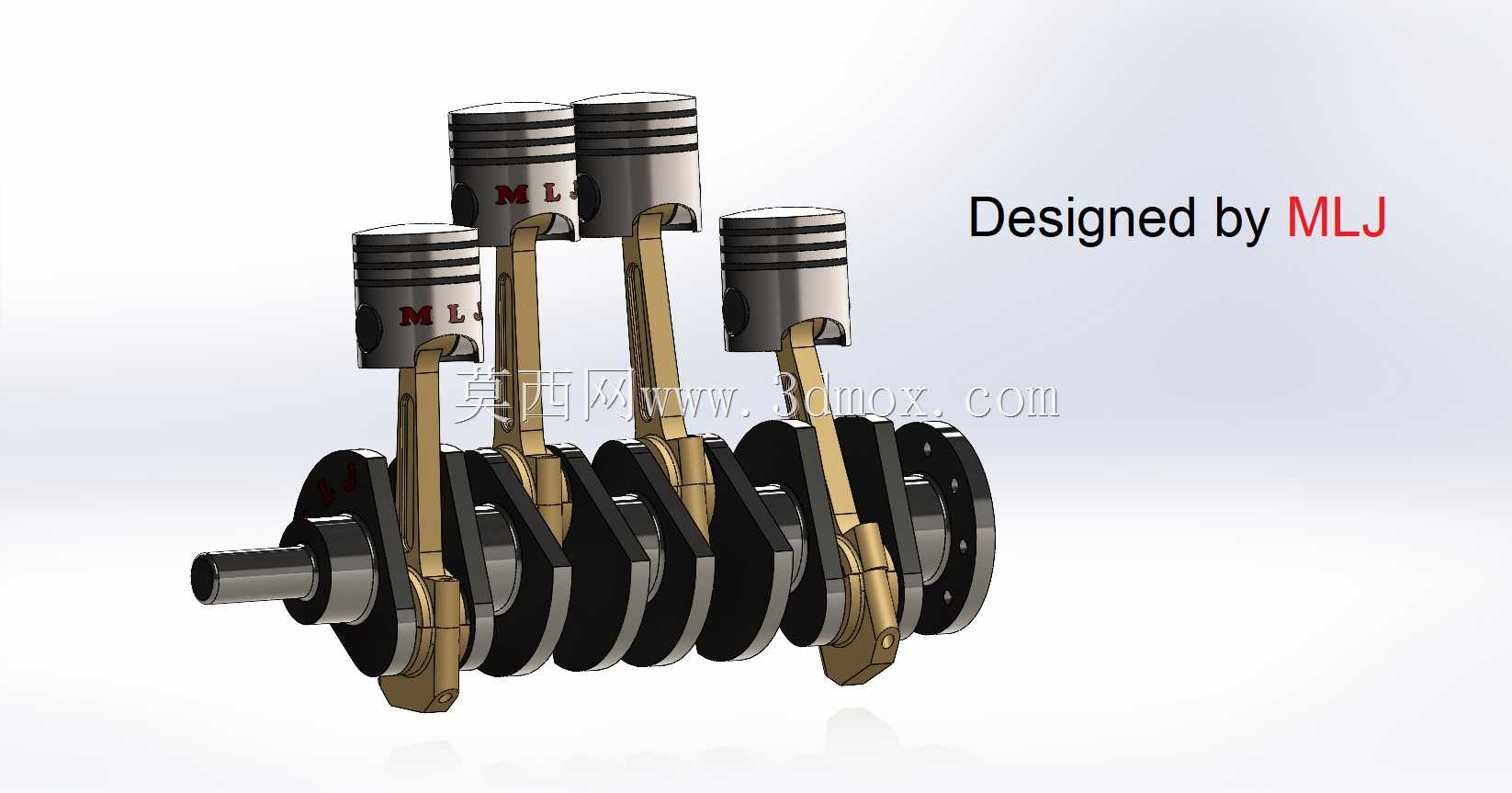

  这套直列四缸活塞曲柄连杆机构,是往复式内燃机核心动力转换单元的完整结构呈现,日常在乘用车动力总成、小型工程机械动力源、固定式发电机组动力端都能见到同结构的量产应用,核心作用是把燃料燃烧产生的气体膨胀压力,通过活塞的往复直线运动转换为曲轴的旋转扭矩,向外输出可直接驱动负载的动力。

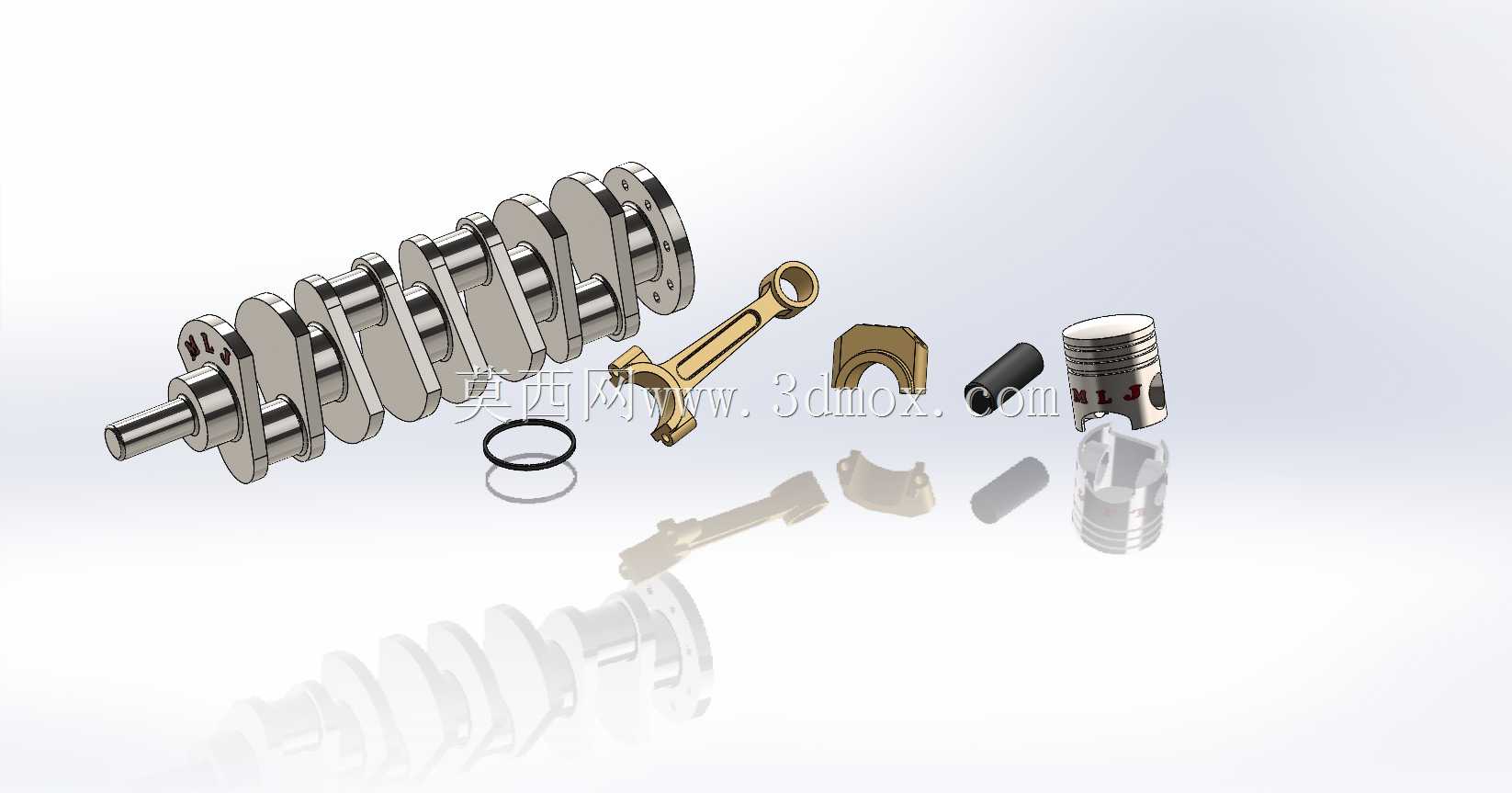

  从结构功能上看,整套组件的配合逻辑完全遵循量产内燃机的设计规范:四个活塞沿曲轴轴向等距排布,每个活塞对应一组连杆,连杆小头通过活塞销与活塞铰接,大头则通过轴瓦结构抱合在曲轴的连杆轴颈上,相邻气缸的连杆轴颈错开180度相位,保证四个活塞的往复运动交替做功,让曲轴输出的扭矩更平顺,避免四缸同时运动带来的惯性力叠加冲击。活塞头部预留了气环、油环的安装槽位,实际量产时会在对应槽位装配密封环组,气环负责密封燃烧室的高压燃气,避免压缩、做功行程的压力泄漏,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室造成异常消耗。

  设计层面完全遵循机械动力学的平衡要求,曲轴上集成了四块平衡重,对应每个连杆轴颈的偏心位置,平衡重的质心与连杆轴颈的偏心方向相反,用来抵消活塞、连杆做往复运动时产生的一阶惯性力,降低整机运行时的振动幅度,这也是直列四缸结构能在中小排量动力设备上广泛应用的核心原因——不需要额外加装复杂的平衡轴结构,仅靠曲轴自身的平衡重设计就能满足大部分工况的振动控制要求。连杆杆身采用了工字形截面设计,这种截面在相同材料用量下能获得更高的抗弯、抗扭刚度,能承受做功瞬间燃气压力带来的冲击载荷,同时尽可能降低连杆自身的运动质量,减少往复惯性力带来的额外负载。

  从安装边界来看,整套机构的轴向尺寸由四个气缸的中心距决定,相邻气缸中心距的设计需要兼顾缸体壁厚、冷却水套空间、螺栓布置空间,这套结构的气缸中心距取值符合常规小排量内燃机的设计范围,径向尺寸则由活塞行程、曲轴回转半径决定,曲轴主轴颈的直径、连杆轴颈的直径都匹配常规量产机型的配合公差,安装时曲轴主轴颈需要对应缸体上的主轴承座,通过主轴承盖压紧固定,轴向通过止推片限制曲轴的窜动间隙,保证运转时曲轴不会出现轴向位移导致的连杆偏磨、活塞偏缸问题。活塞的裙部设计了椭圆型线,实际工作时受热膨胀后会趋近正圆,保证活塞在气缸内的配合间隙均匀,不会出现冷态敲缸、热态拉缸的问题。

  实际应用场景中,这套结构的设计参数可以直接适配1.0-1.6L排量的自然吸气汽油机,也可以通过调整活塞压缩高度、燃烧室形状适配小排量柴油机的结构需求,除了车用动力场景,同结构的曲柄连杆机构也会用在小型空气压缩机、柱塞泵上,只是动力传递方向反过来——由曲轴带动活塞做往复运动,完成气体压缩或者流体输送的功能。建模时所有配合面都预留了实际生产需要的公差间隙,比如活塞与气缸壁的配合间隙、连杆大头与连杆轴颈的配合间隙、曲轴轴向窜动间隙,都符合量产机型的设计规范,没有出现运动干涉的问题,转动曲轴时四个活塞的运动相位完全正确,连杆的摆动角度也在合理范围内,不会出现运动死点或者结构碰撞的情况。

  很多刚接触动力结构设计的工程师容易忽略活塞销的偏置设计,这套结构里活塞销的中心相对活塞中心向做功行程的侧推力方向偏移了微小距离,目的是让活塞在经过上下止点换向时,能平稳地从气缸壁的一侧过渡到另一侧,减少换向时的敲击噪声,这也是量产机型普遍采用的细节设计,看似微小的偏移量,对整机运行的NVH表现有很明显的提升作用。另外曲轴的前端预留了皮带轮、正时齿轮的安装轴颈,后端预留了飞轮的连接法兰,完全符合实际装机的接口要求,不需要额外修改结构就能对接配气机构、冷却系统、动力输出端的连接部件。
