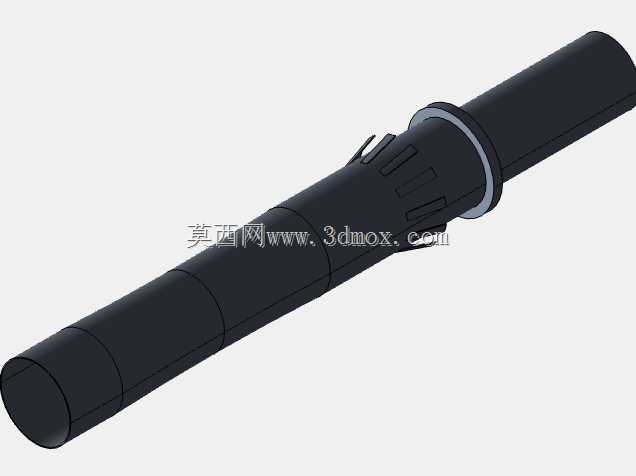

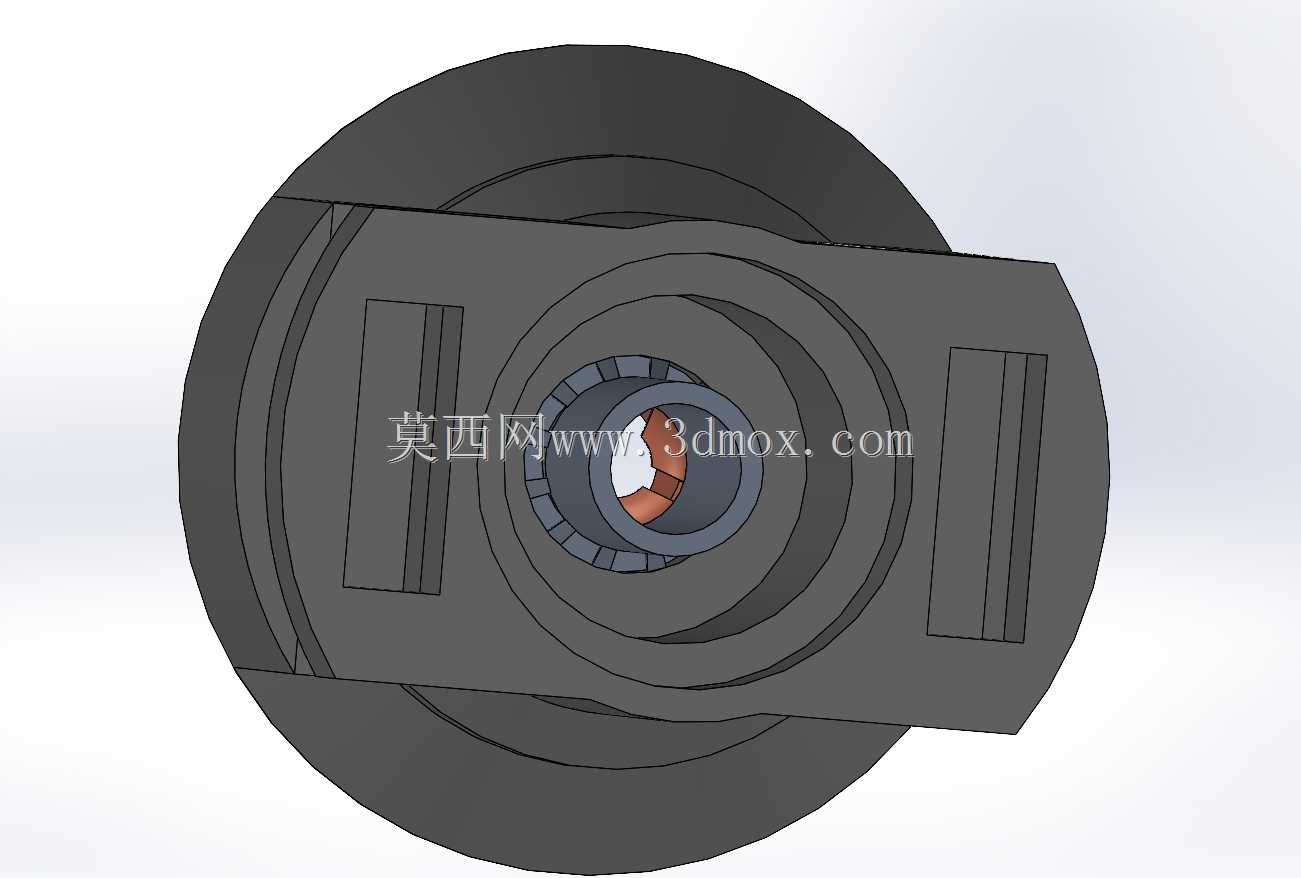

光伏系统内嵌保险丝式MC4接线连接器

　　在分布式光伏电站、户用离网光伏系统的直流侧布线作业中，线缆连接的可靠性与过流防护能力直接决定整套系统的运行安全，传统MC4连接器仅承担线缆对接导通功能，过流保护需要额外在回路中串接独立保险丝座，不仅增加布线节点、提升接触电阻，还会因为外置防护件的密封等级不足，在户外长期暴晒、雨淋、温差交变环境下出现进水、锈蚀、接触不良等隐患。这款内嵌保险丝结构的MC4连接器，正是针对户外光伏直流侧布线的实际痛点做的集成化设计，把过流熔断保护结构直接整合进标准MC4连接器的本体内部，省去了额外串接保险丝座的工序，也减少了回路中的连接节点数量。

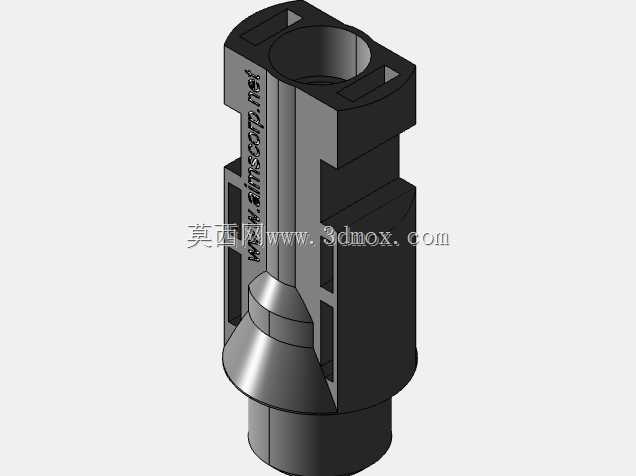

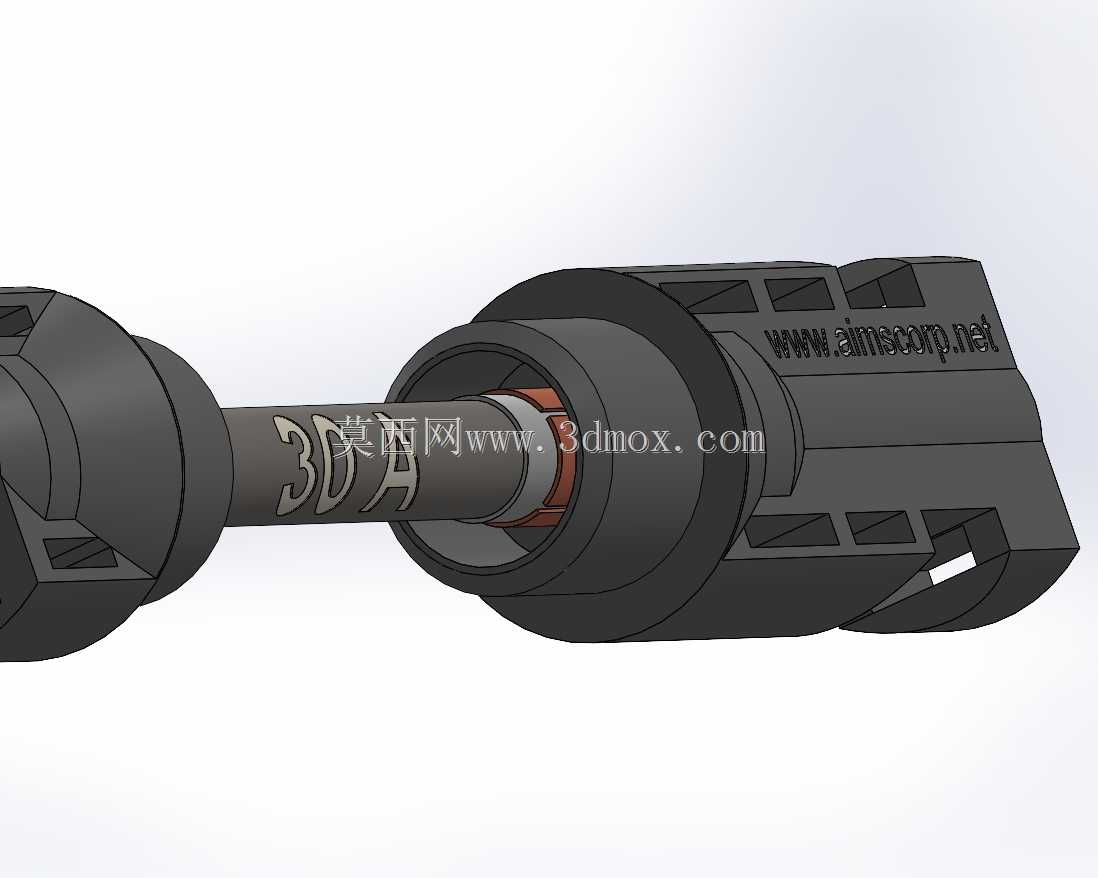

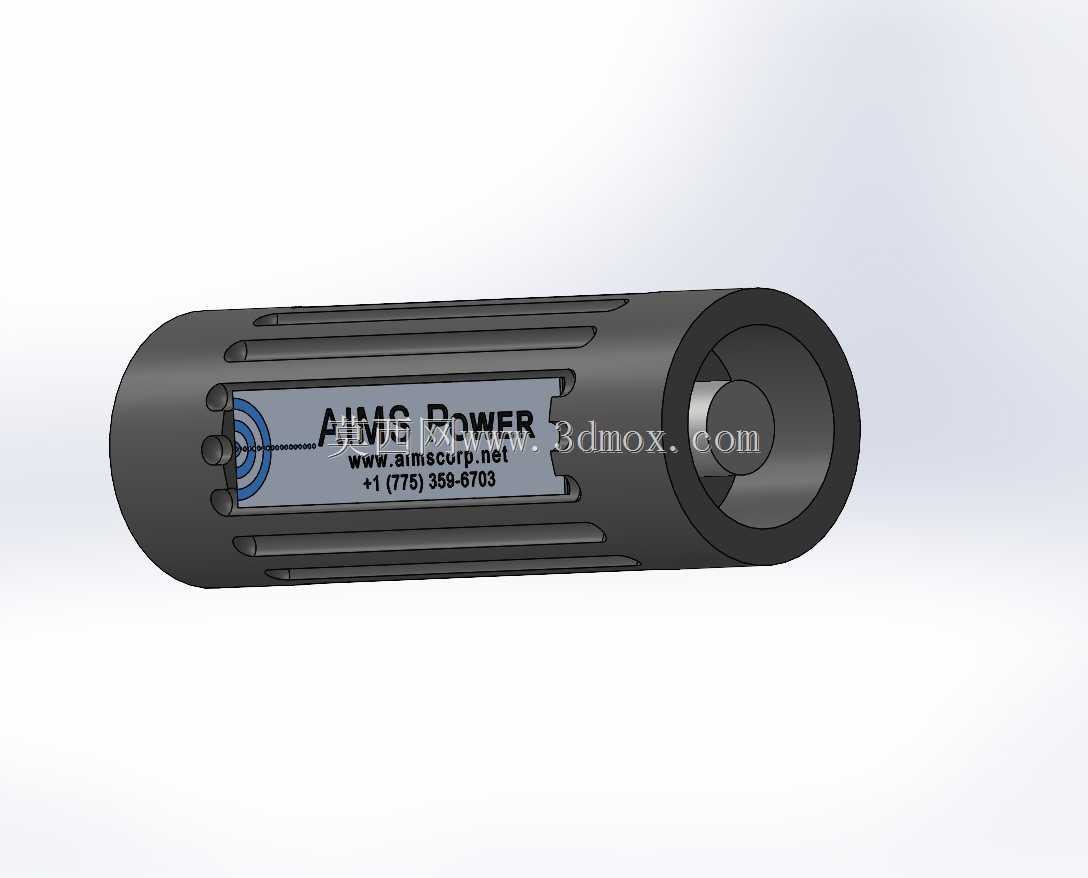

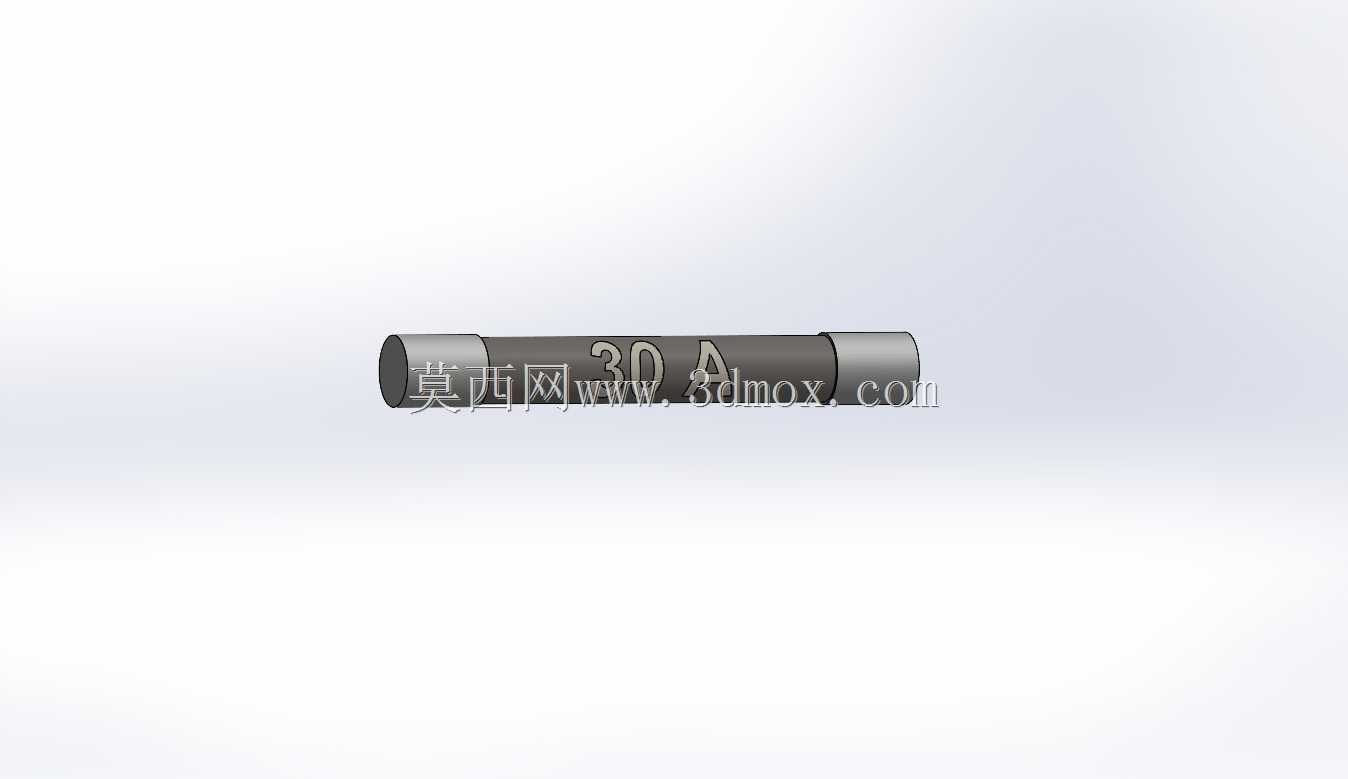

　　从实际应用场景来看，这类连接器多用于1000V及以下电压等级的光伏串接线回路，安装位置通常在光伏组件串的输出端、组串到汇流箱的线缆对接处，当组串出现短路、反向电流过载等异常工况时，内置的保险丝会在电流超过阈值后快速熔断，切断故障回路，避免故障电流倒灌损坏光伏组件、引发线缆过热起火等风险。从结构设计思路上看，这款连接器完全兼容标准MC4的公母对接接口尺寸，不需要调整现有光伏线缆的压接工艺，现场施工时和普通MC4连接器的操作流程一致，线缆压接端适配常规光伏专用4平方、6平方线缆的压接规格，压接后通过尾部的锁紧螺帽压紧防水密封圈，整体防护等级可以满足户外长期使用的IP67要求。连接器本体采用耐候性工程塑料注塑成型，材料本身具备抗紫外线、耐高低温、抗老化的特性，可以适应-40℃到85℃的户外环境温度变化，不会因为长期暴晒出现壳体脆裂、密封失效的问题。内置的保险丝腔采用旋拧开盖结构，更换保险丝时不需要剪断线缆、重新压接接头，只需要拧开保险丝座的固定端就可以更换对应电流规格的熔芯，常规适配15A、30A两种常用的光伏回路额定电流规格，现场运维更换配件的效率比外置保险丝座提升不少。

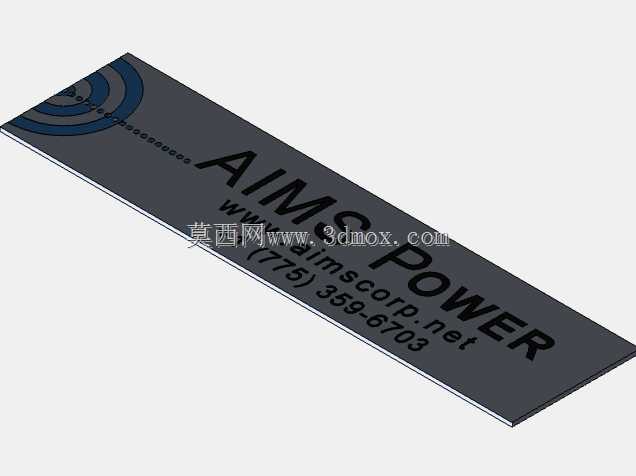

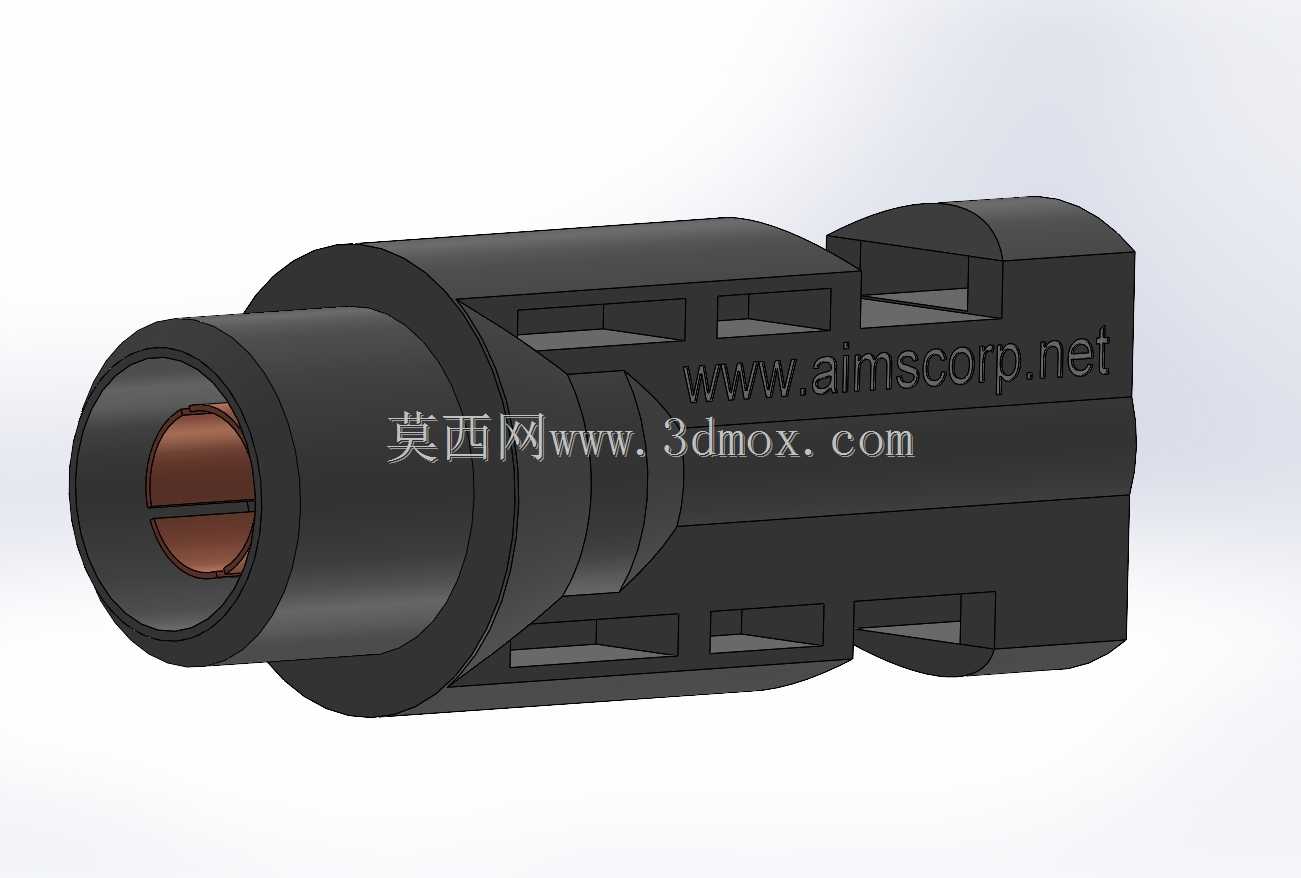

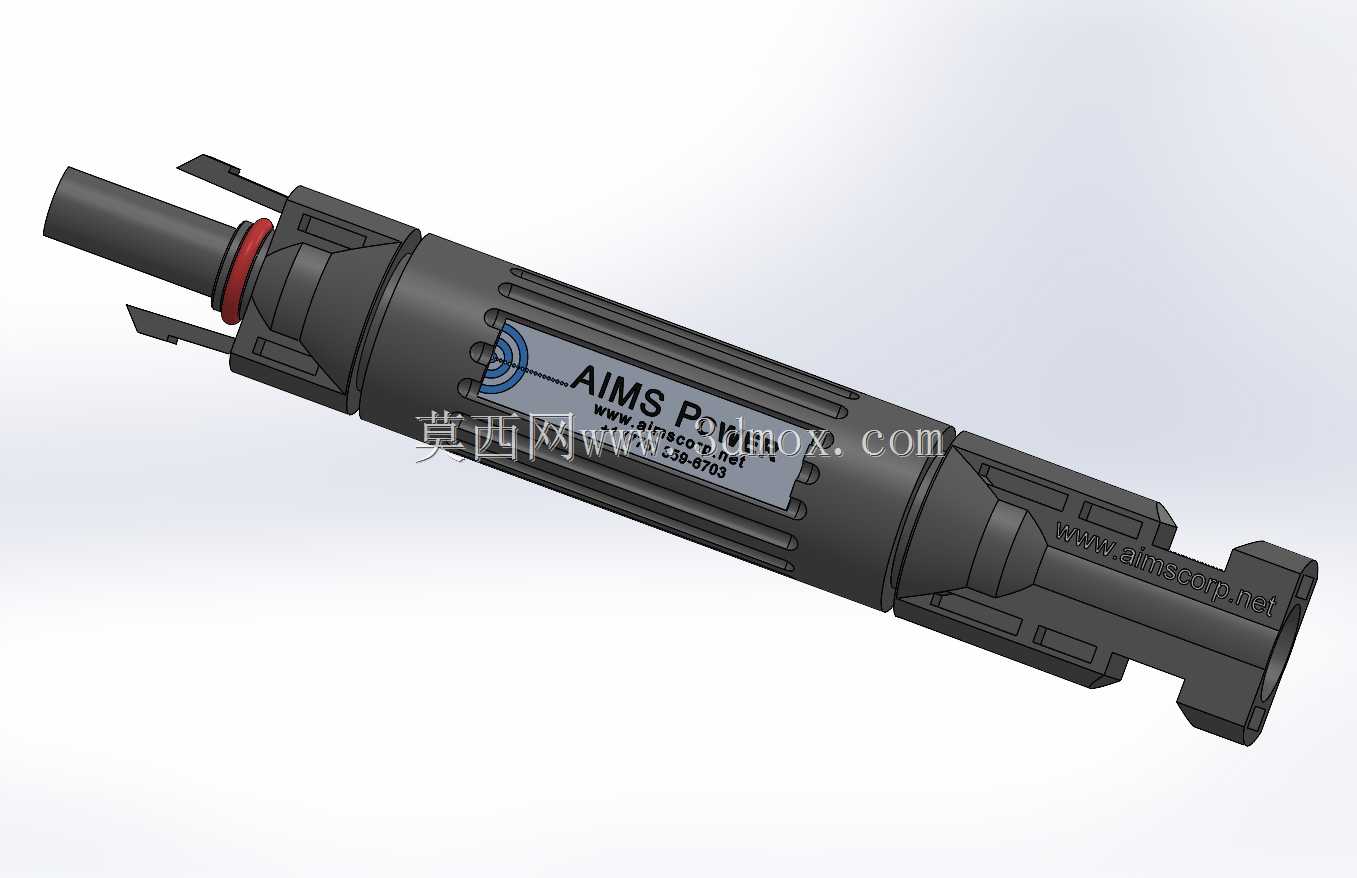

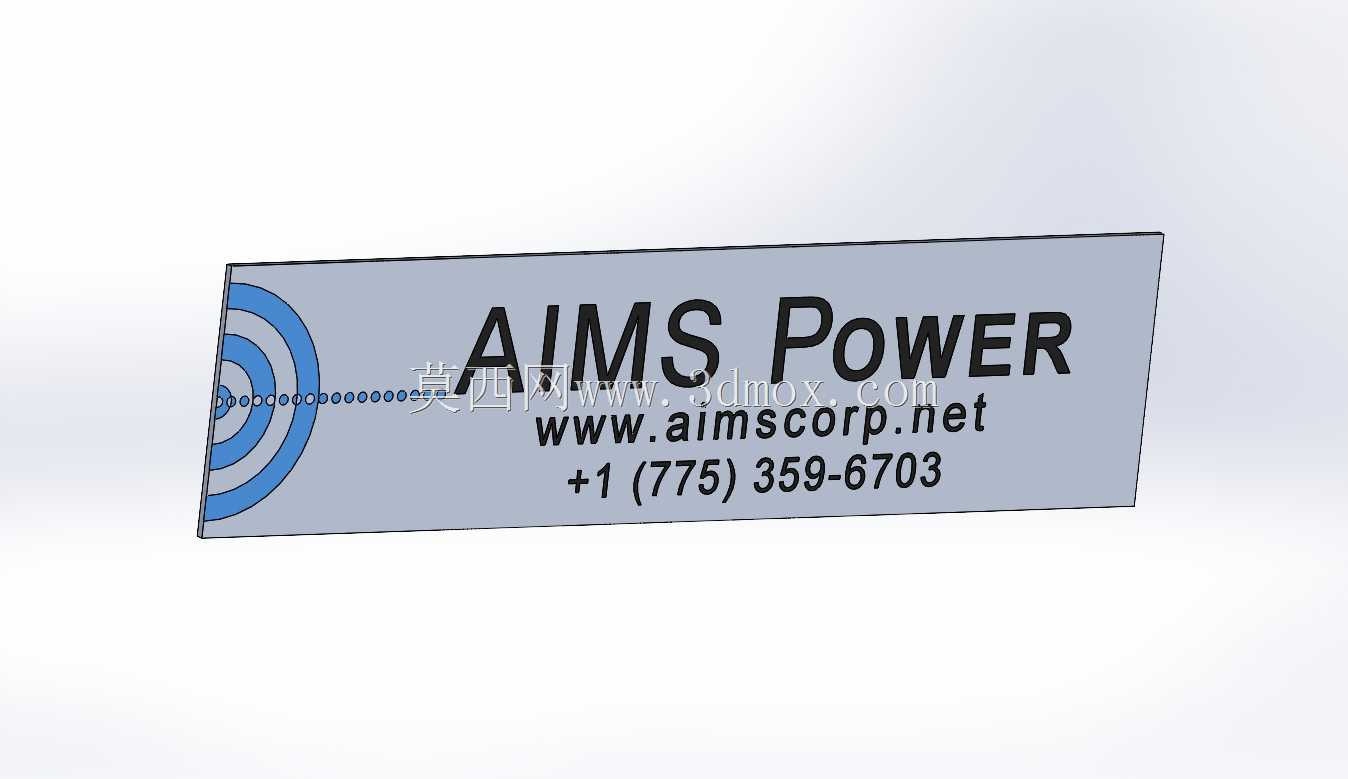

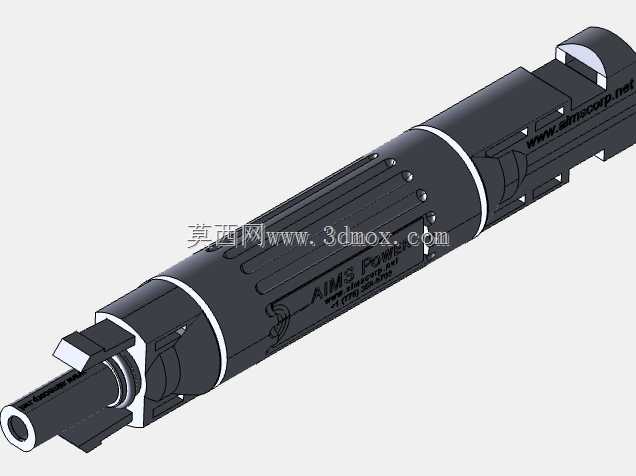

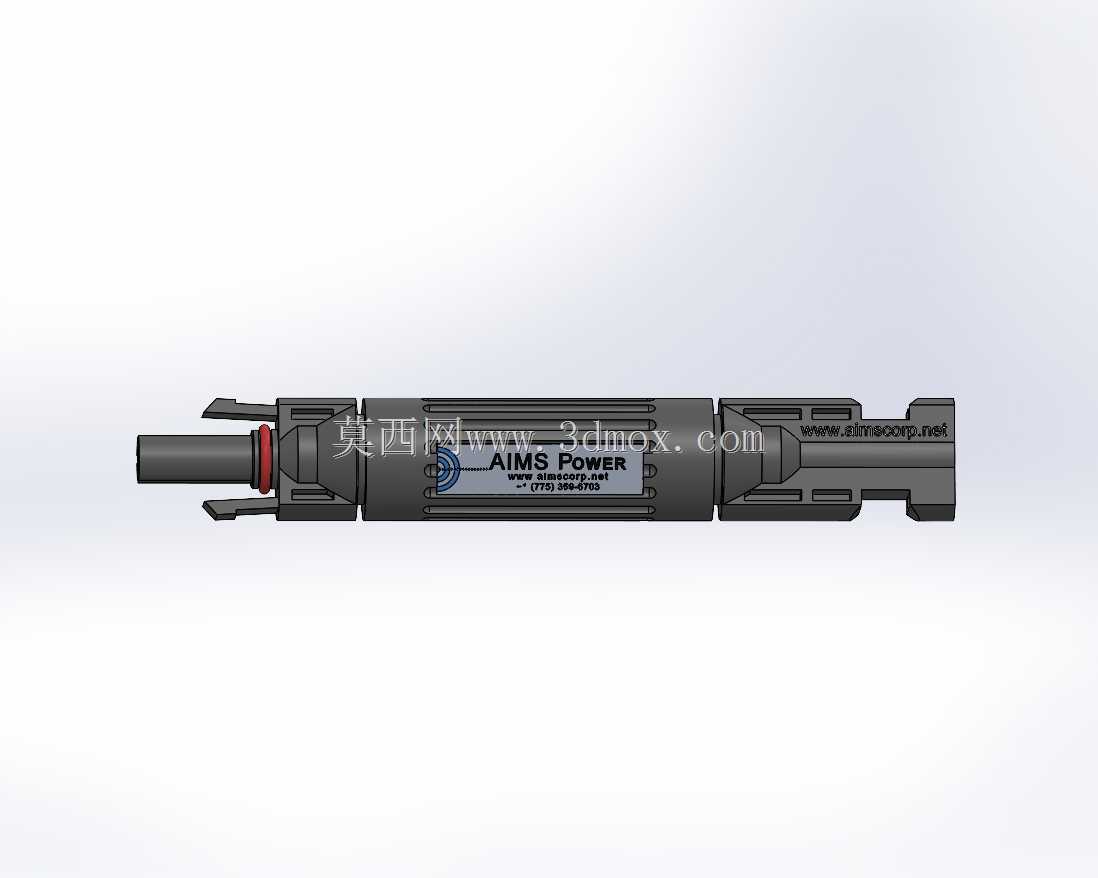

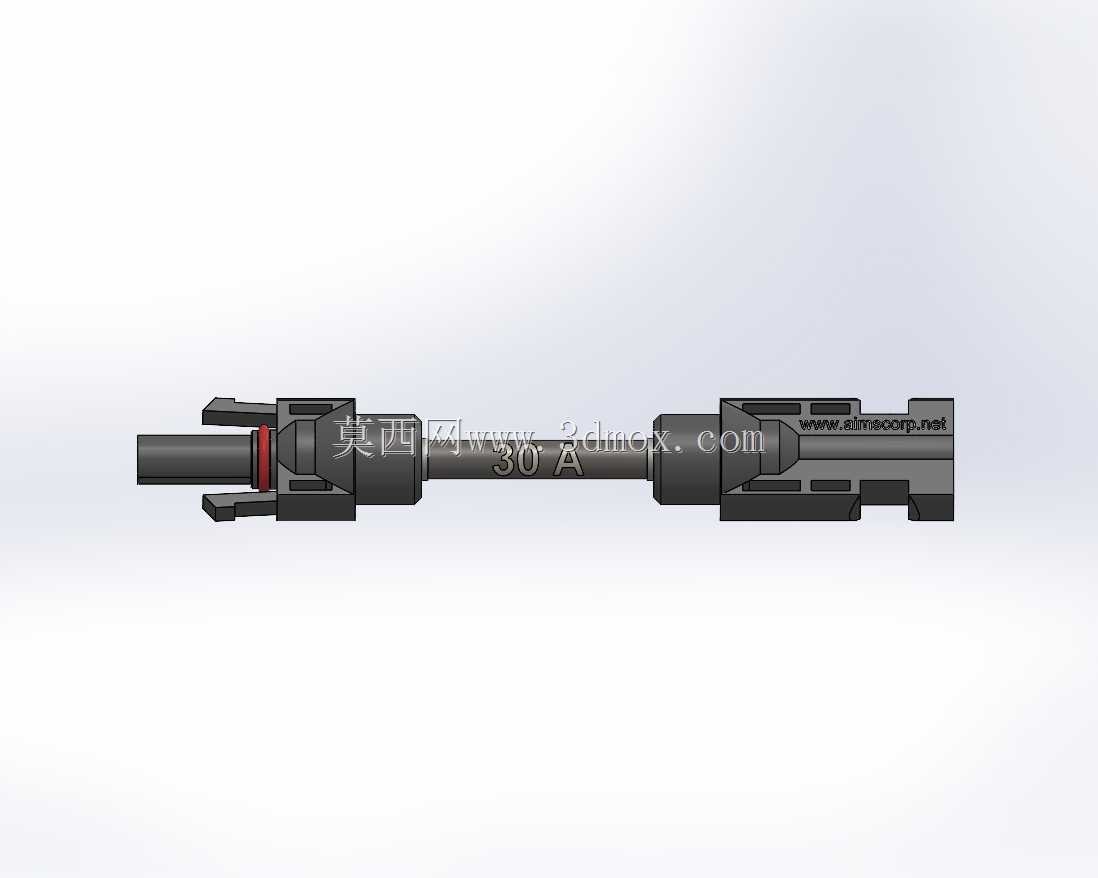

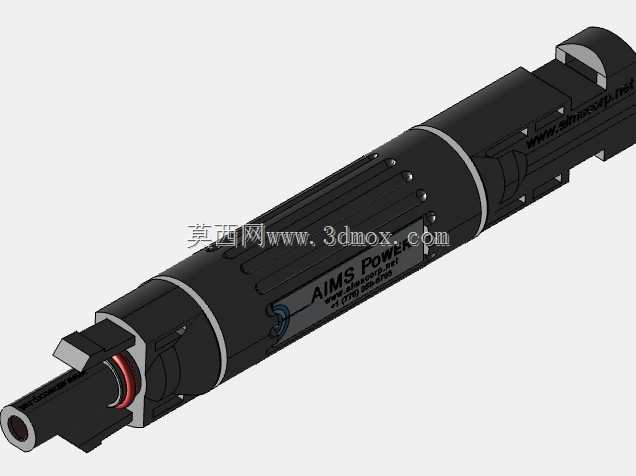

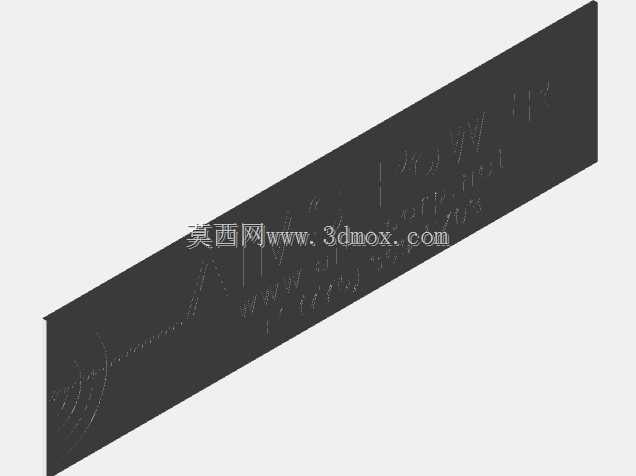

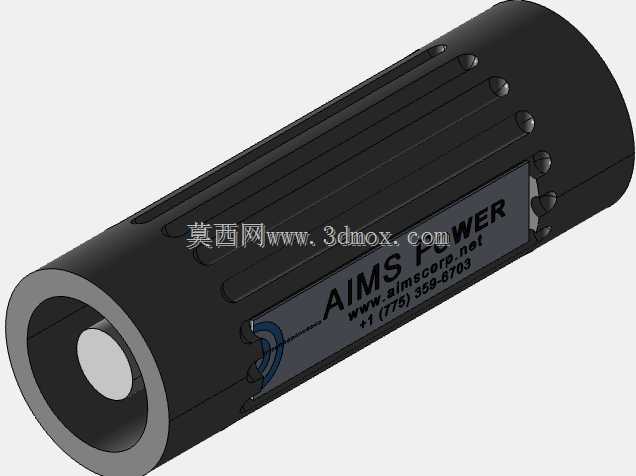

　　从安装边界尺寸来看，连接器整体的外径和标准MC4连接器保持一致，不会因为内置保险丝结构出现外径过大无法穿过光伏支架穿线孔、无法适配标准MC4扳手锁紧的问题，两端的线缆插拔锁紧结构和通用MC4完全互换，可以和市面上主流品牌的MC4公头、母头直接对插兼容，不需要担心接口匹配问题。在实际布线过程中，这类集成保险丝的连接器可以直接替代原有回路中普通MC4连接器加外置保险丝的组合，单处连接点的长度比原来两个接头加保险丝座的组合缩短近40%，不仅节省了线缆布线的空间，也减少了户外环境下连接点的故障概率。连接器表面的标识区域清晰标注了额定电压、适配熔芯规格等参数，现场施工时可以快速识别选型，避免出现电流规格错配的问题。

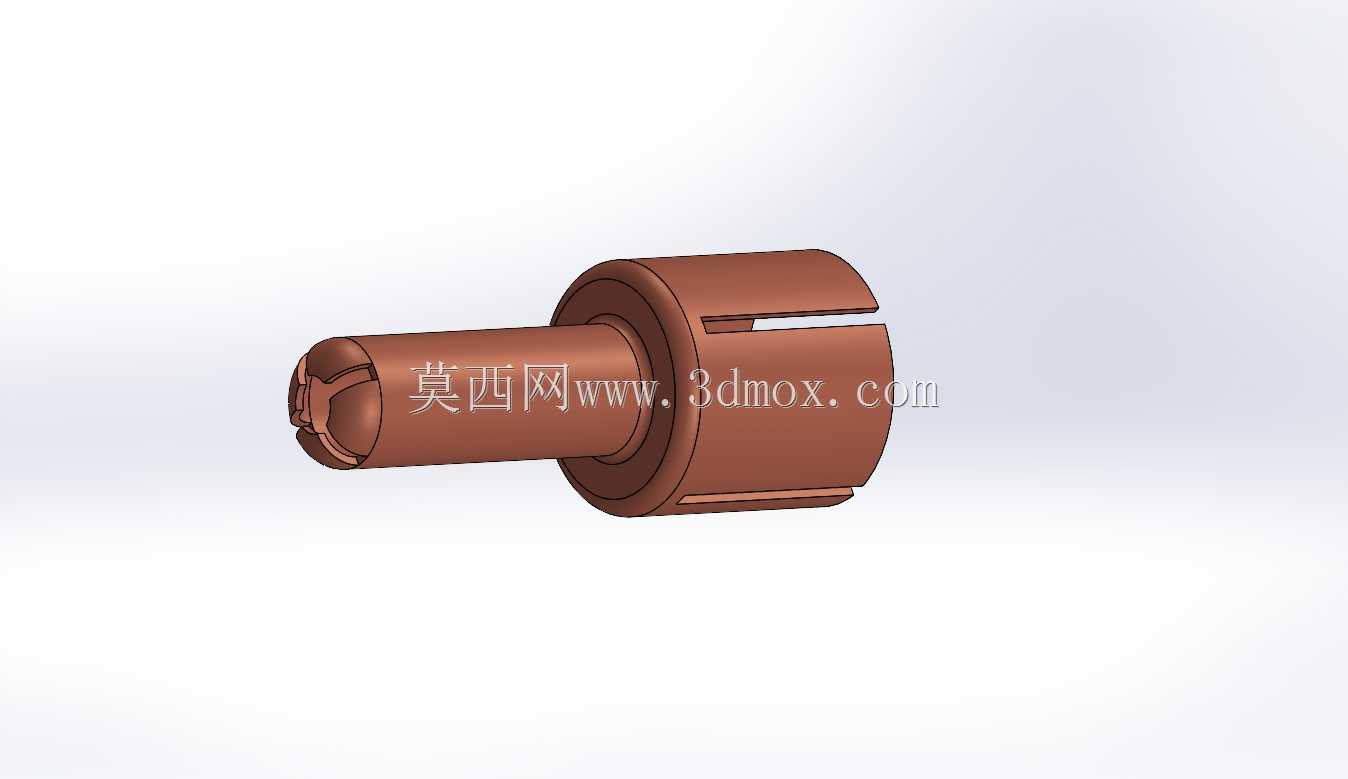

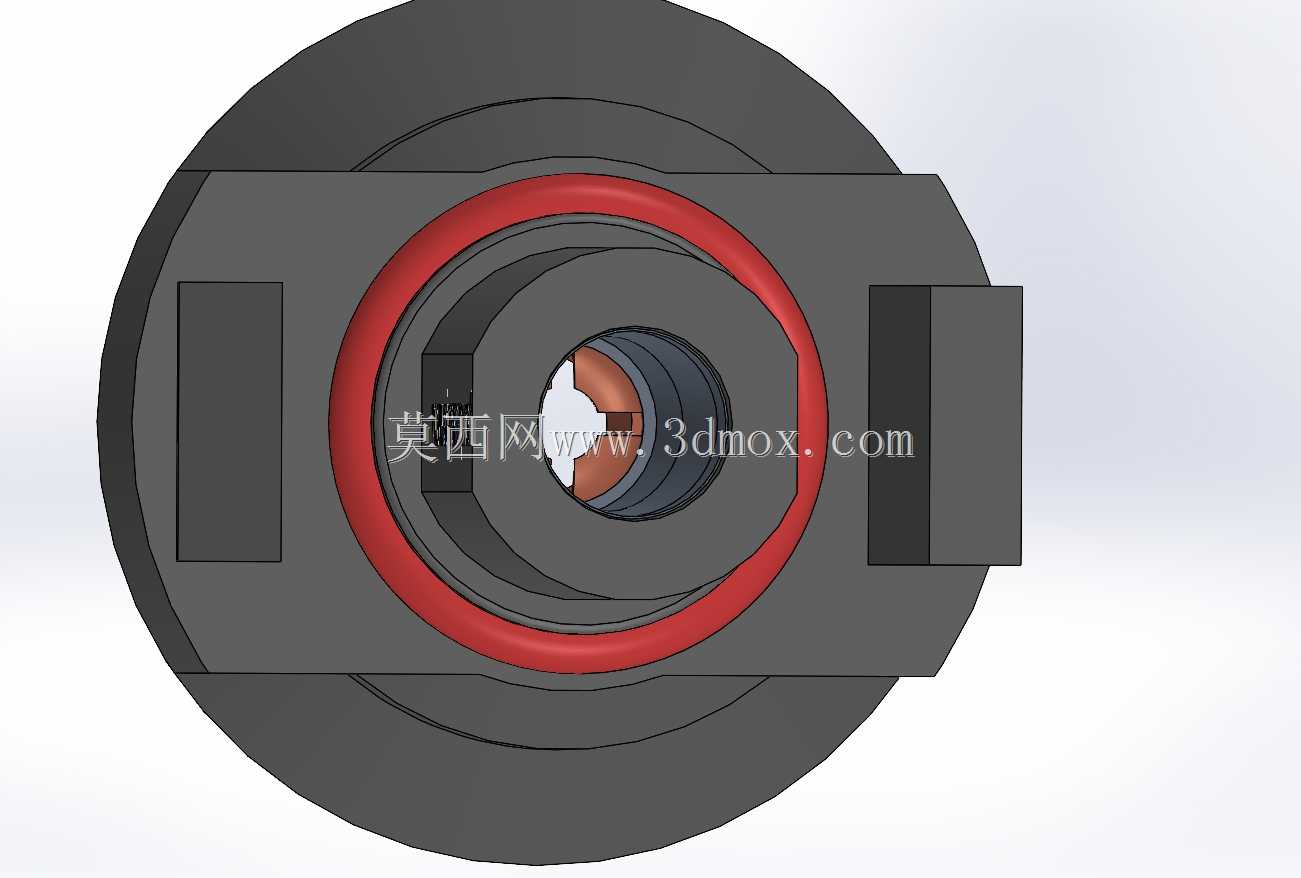

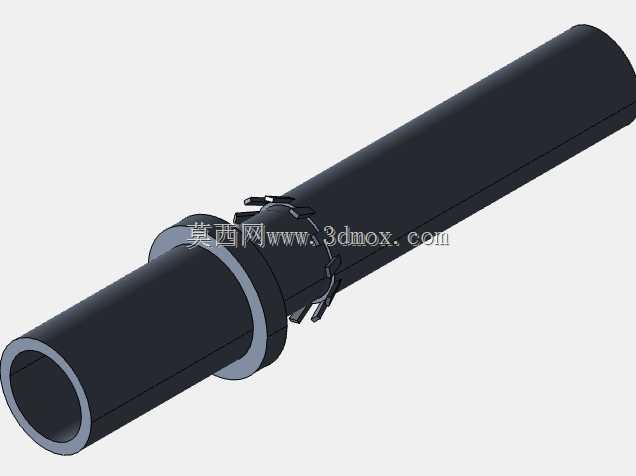

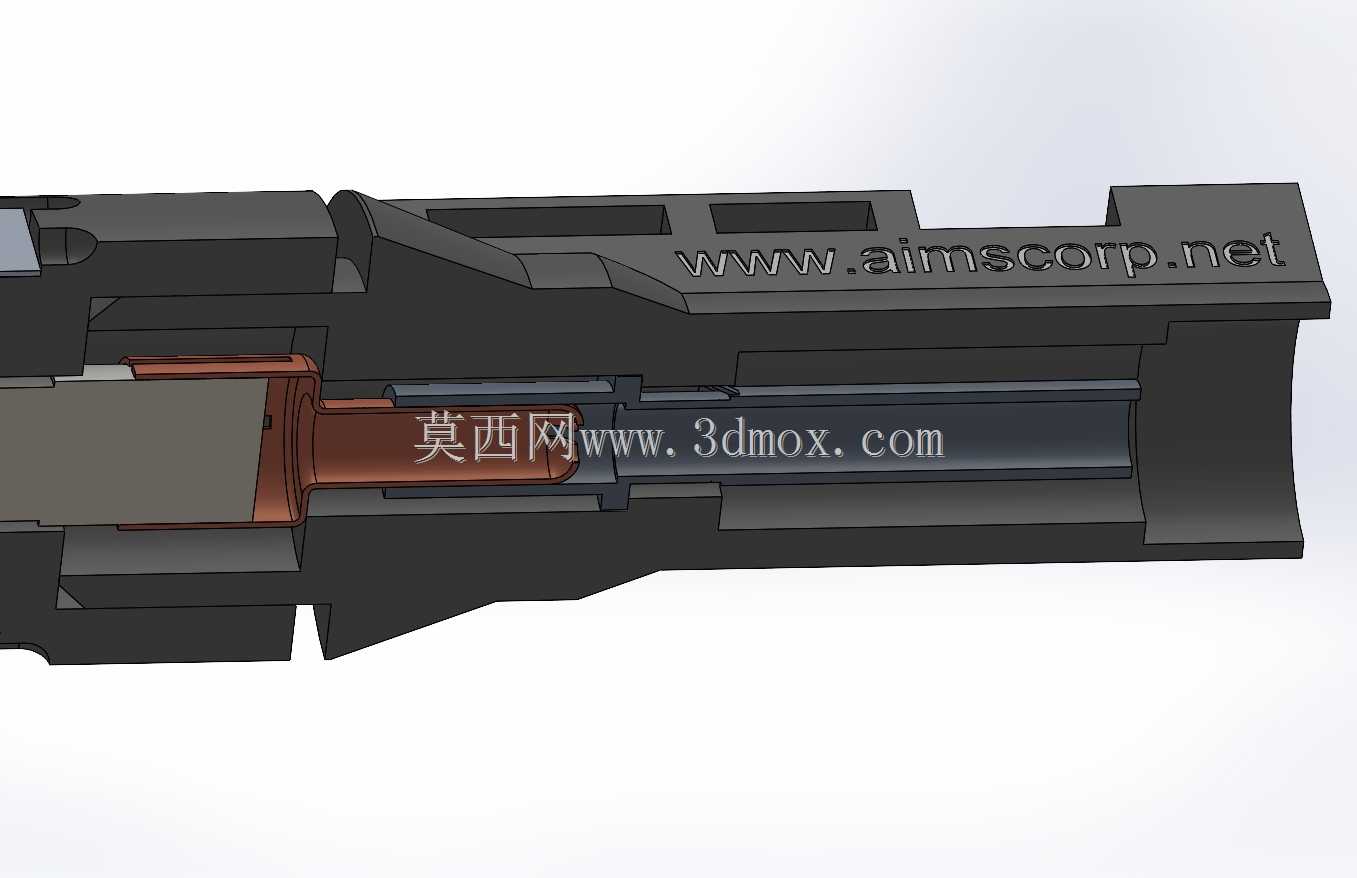

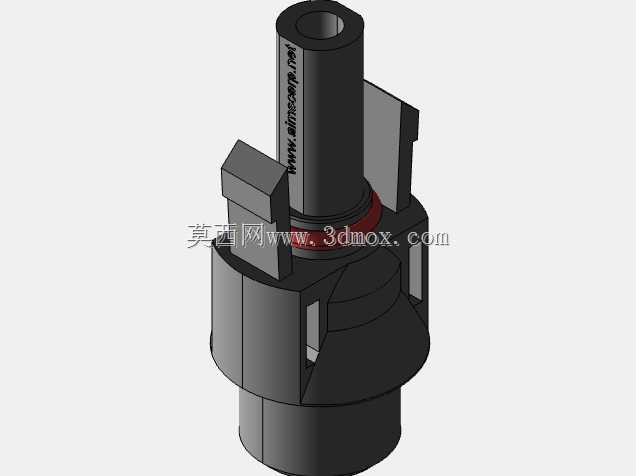

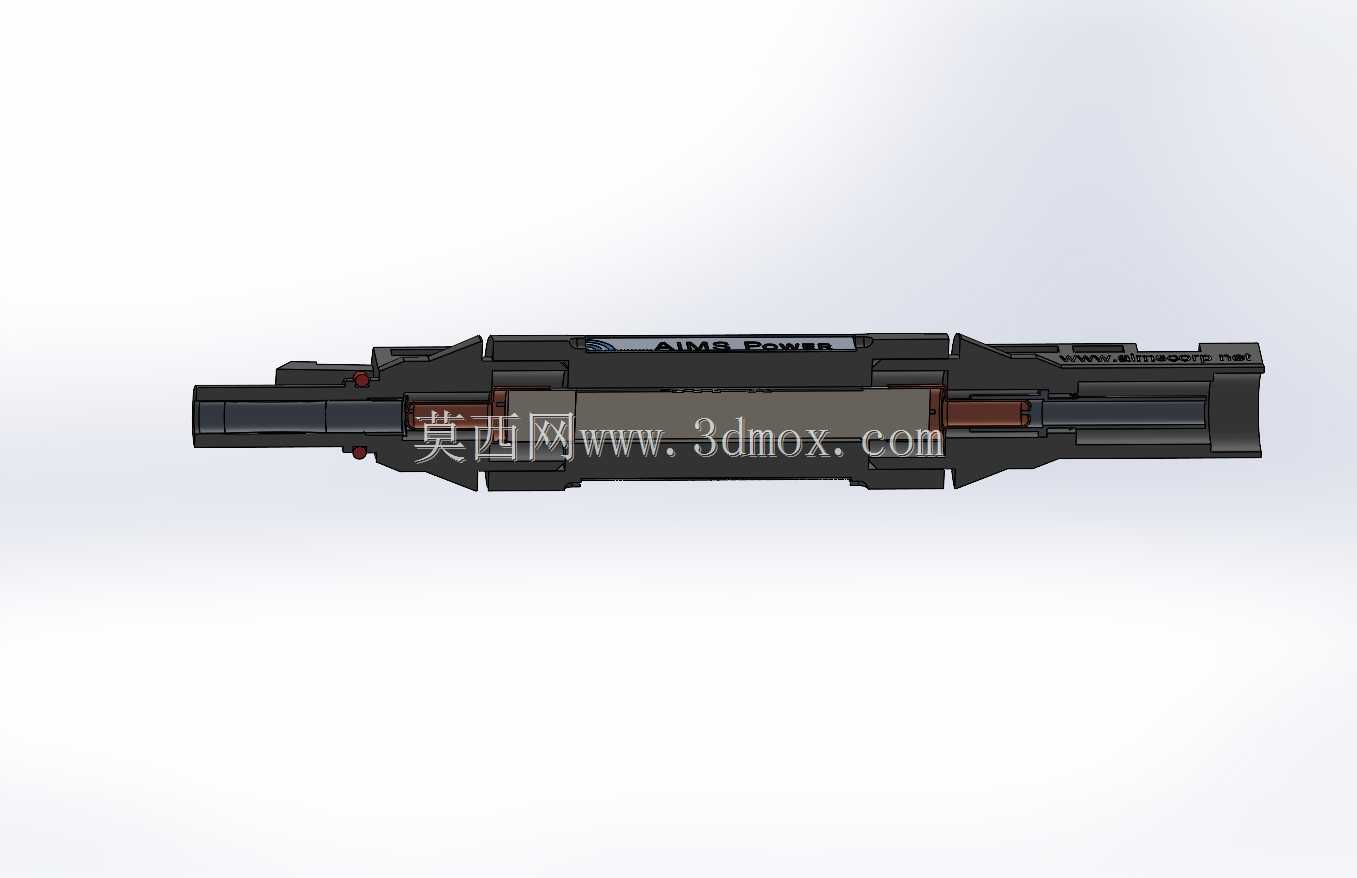

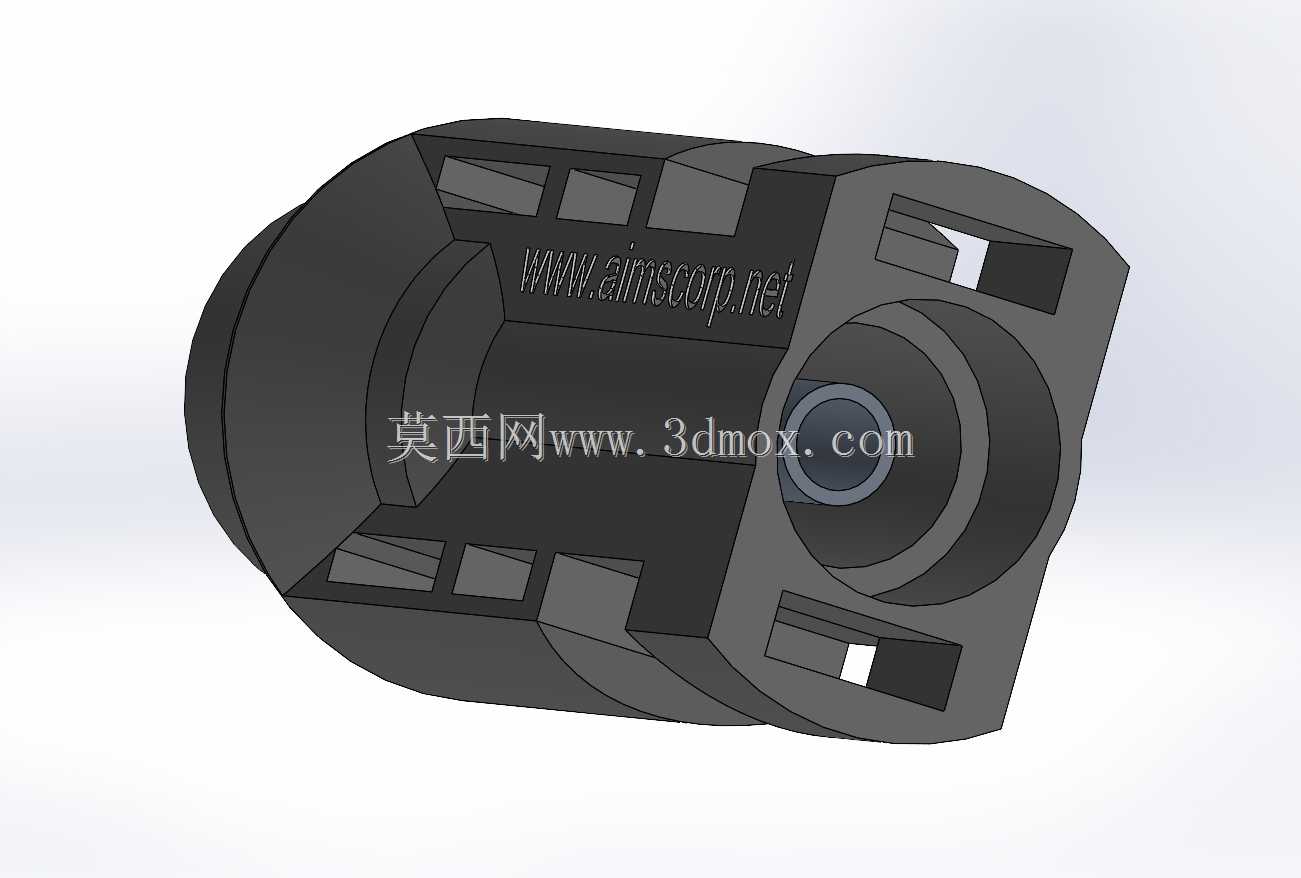

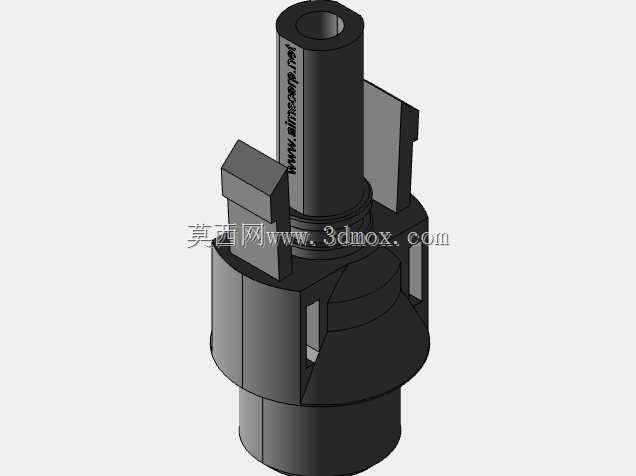

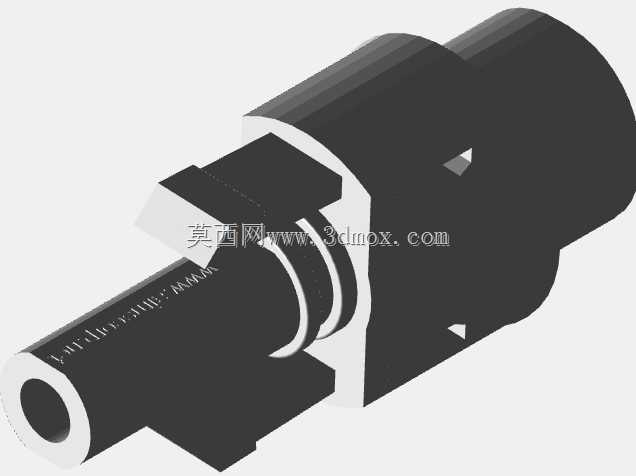

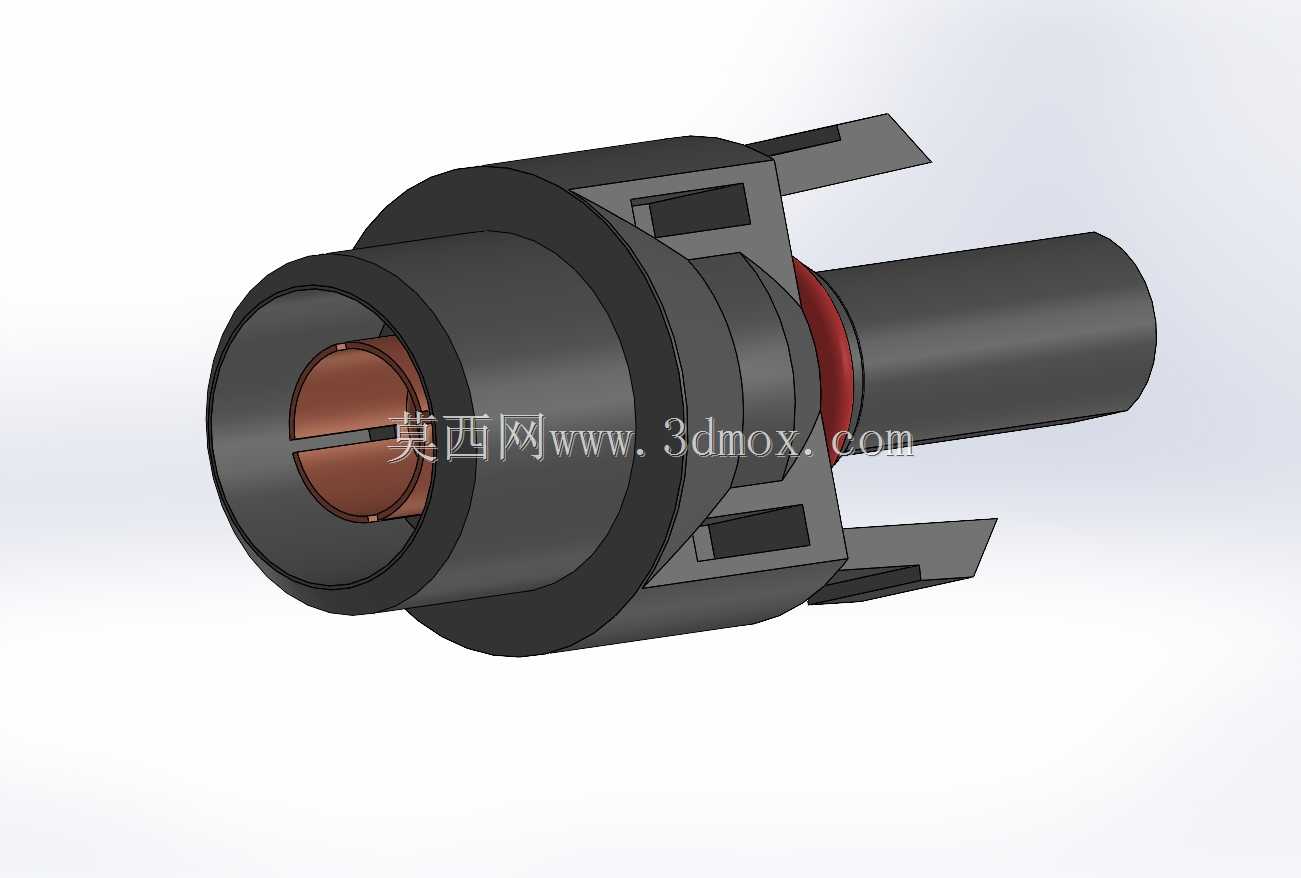

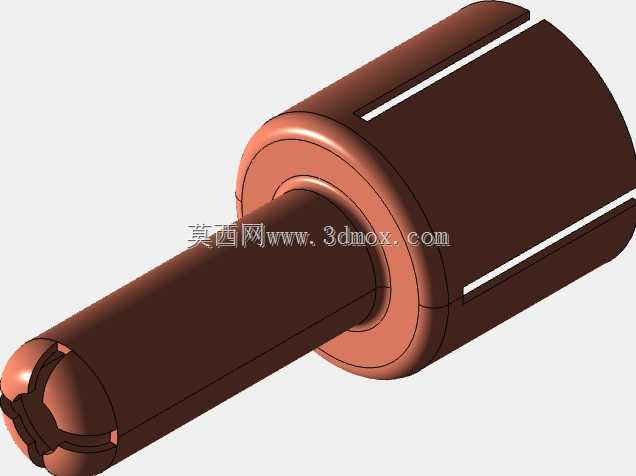

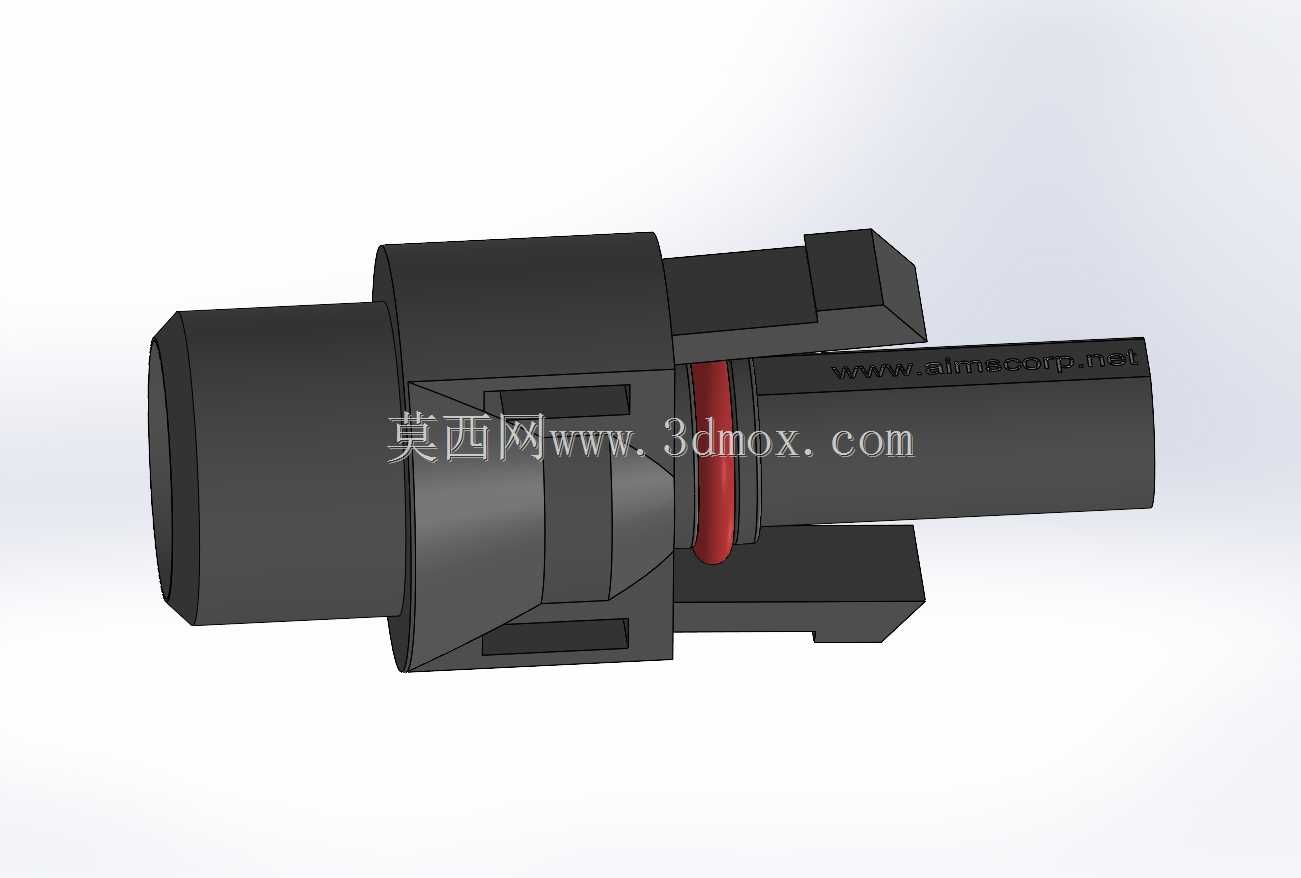

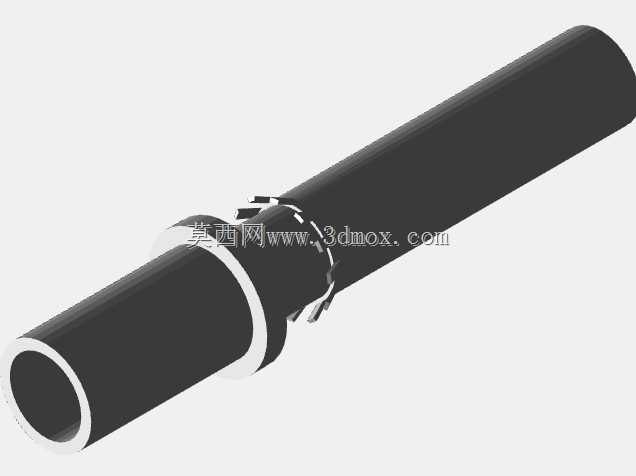

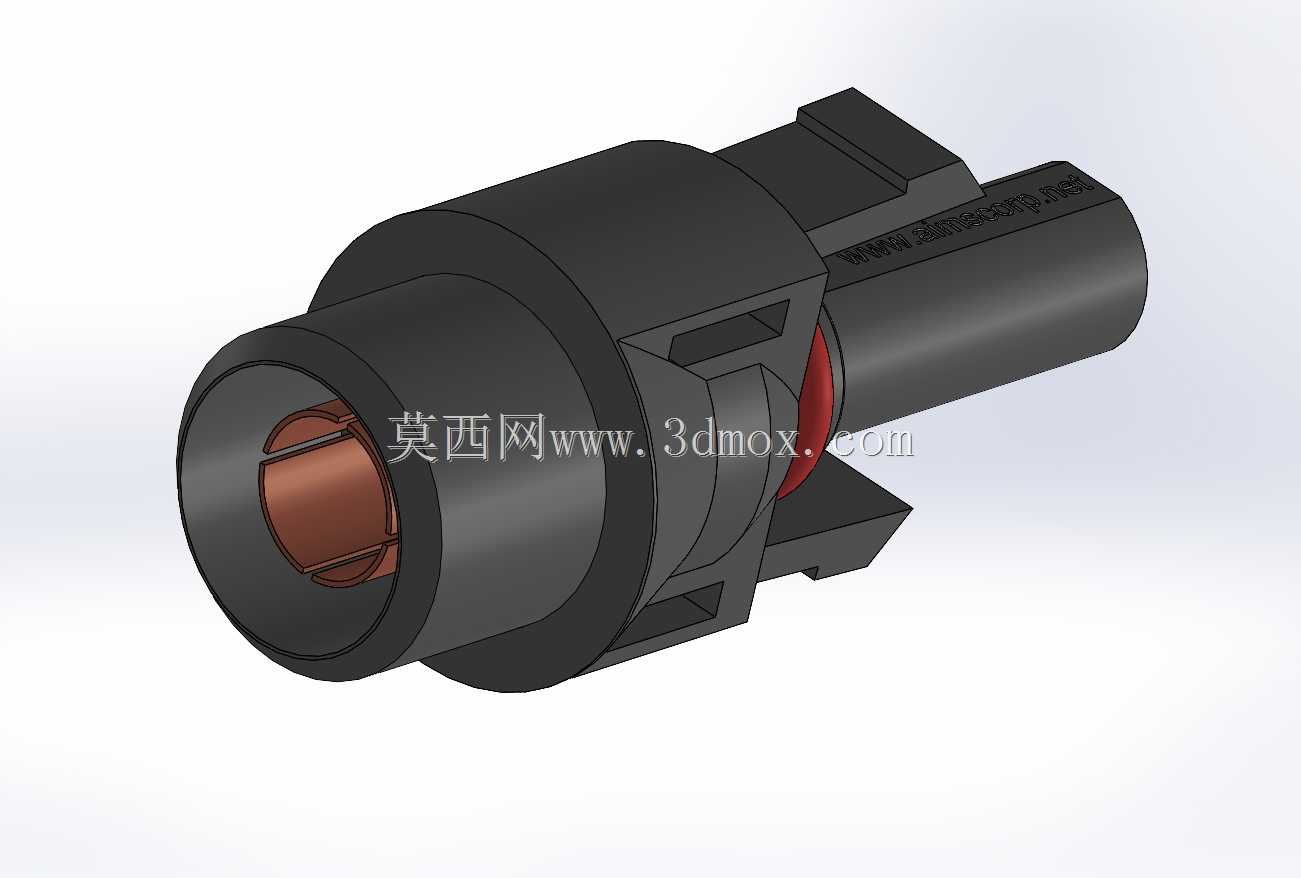

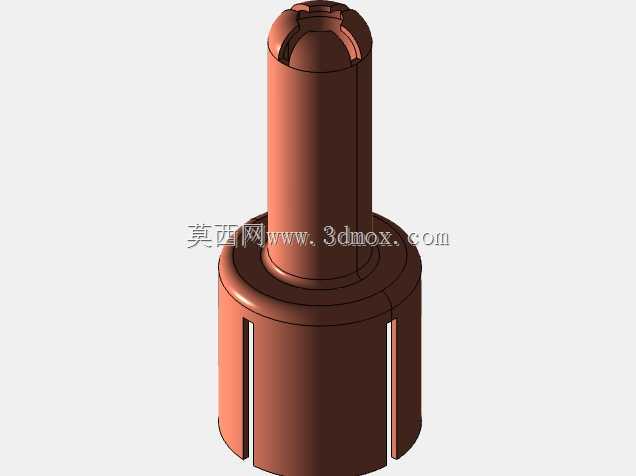

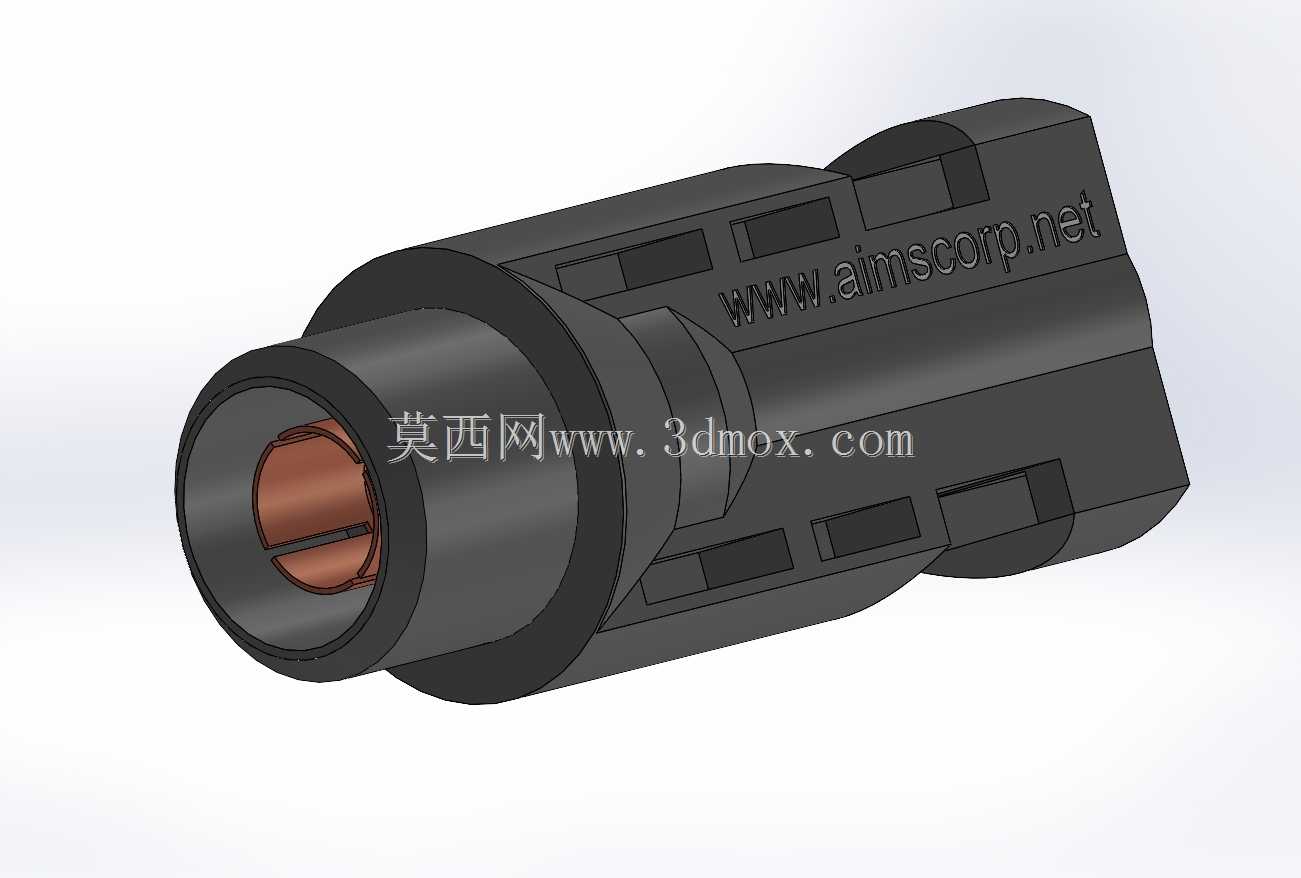

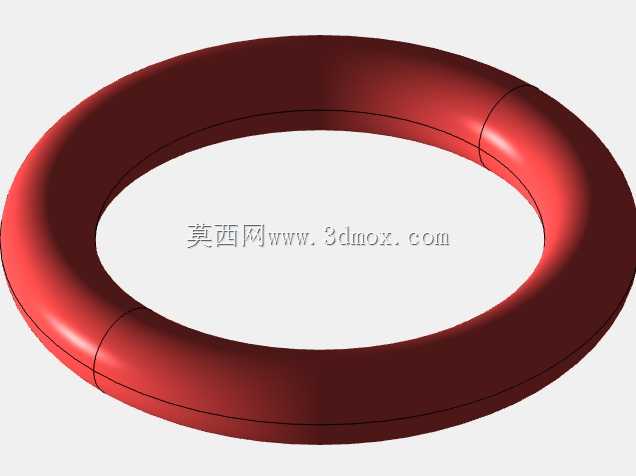

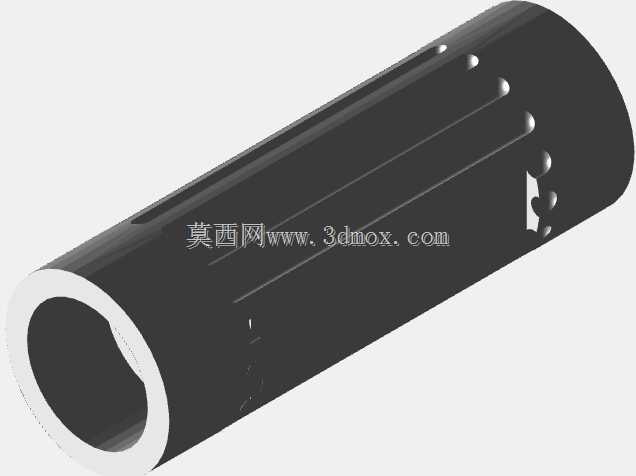

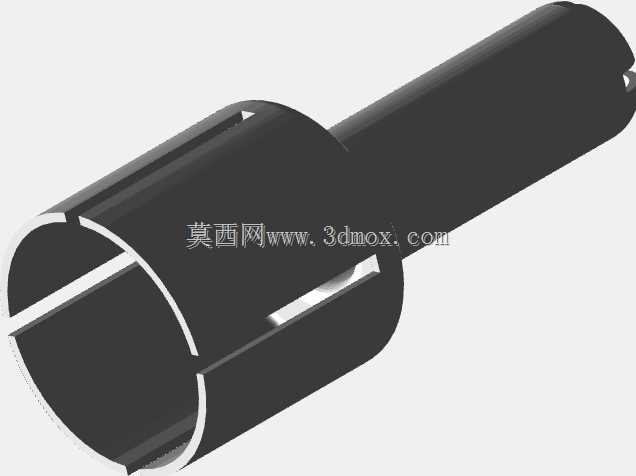

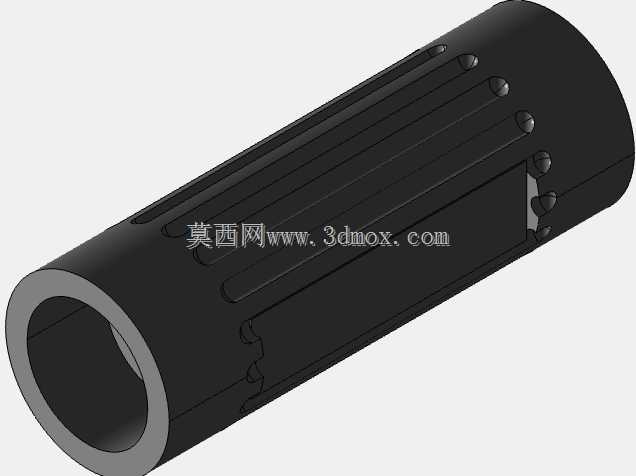

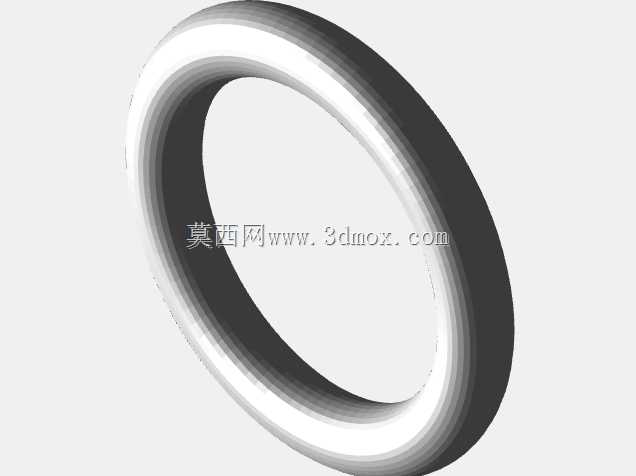

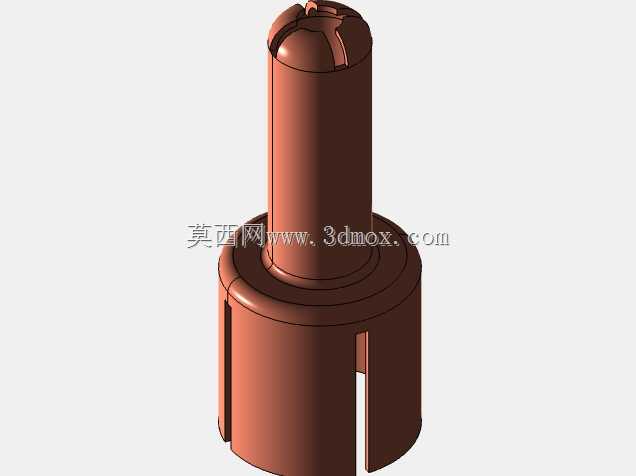

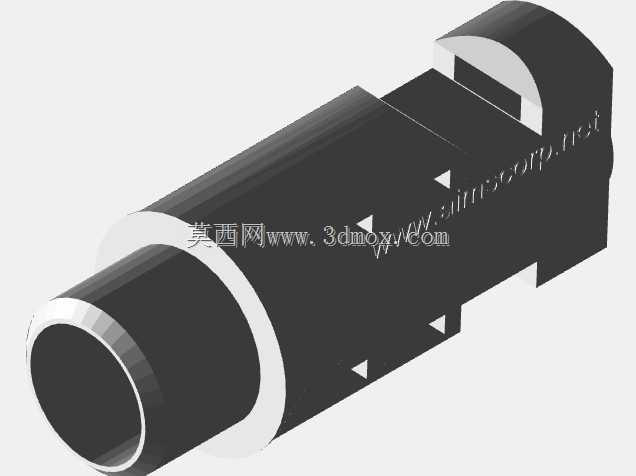

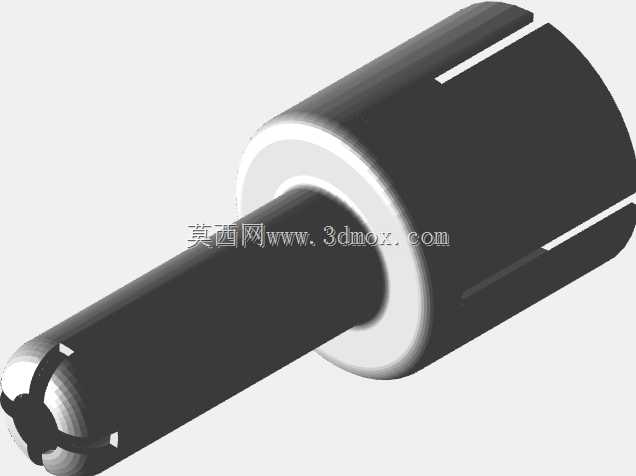

　　内部的导电件采用镀锡铜材质，接触电阻低，大电流工况下的温升控制在标准要求范围内，长期满负载运行不会出现过热氧化的问题。保险丝腔内部设置了密封胶圈，当熔芯安装到位旋紧端盖后，腔体内部完全和外界隔绝，杜绝水汽、灰尘进入导致熔芯接触不良、锈蚀的问题。在离网光伏系统、户用并网光伏系统、小型光伏电站的组串布线中，这类集成化的连接器可以有效降低布线的物料成本，减少施工工序，同时提升整个直流回路的防护可靠性，避免因为外置保险丝座密封失效带来的运维隐患。建模过程中完全按照实际产品的装配关系做了结构拆分，包括尾部线缆压接件、防水密封圈、保险丝腔体、熔芯、公母对接端、锁紧卡扣等所有结构都做了1:1还原，每个配合面的公差、卡扣的锁紧行程、密封圈的压缩量都按照实际工程参数设置，可以直接用于布线模拟、配件选型参考、结构改进设计等场景。
