六缸径向排布气动星形动力装置结构

　　该气动星形动力装置采用六缸径向对称排布结构，区别于传统直列、V型动力单元的布局逻辑，所有气缸以中心曲轴回转中心为原点呈放射状均匀分布，这种布局最早应用于航空活塞动力单元，核心优势是能够在极小的轴向尺寸内集成多组做功单元，大幅缩短整机轴向长度，同时径向对称的缸体布局可以让各缸往复运动产生的惯性力在中心位置实现自平衡，降低整机运转时的振动幅值，不需要额外加装大质量平衡轴来抵消一阶、二阶往复惯性力，非常适合对轴向安装空间有严格限制、对振动控制有要求的气动驱动场景。

　　从实际应用场景来看，这类气动星形动力单元可适配小型气动工具动力端、教学演示实验台、低压气动驱动的小型输送线动力头，也可作为压缩空气驱动的应急动力单元，在存在防爆要求的工况下替代电动动力单元，避免电气部件产生的电火花引发安全风险，相比同功率等级的直列气动马达，其径向布局带来的更好散热条件，能够让缸体在持续往复做功过程中，通过外露的散热鳍片快速将压缩空气膨胀做功产生的温降与摩擦生热进行交换，维持缸内密封件的工作温度稳定，延长密封件的使用寿命。

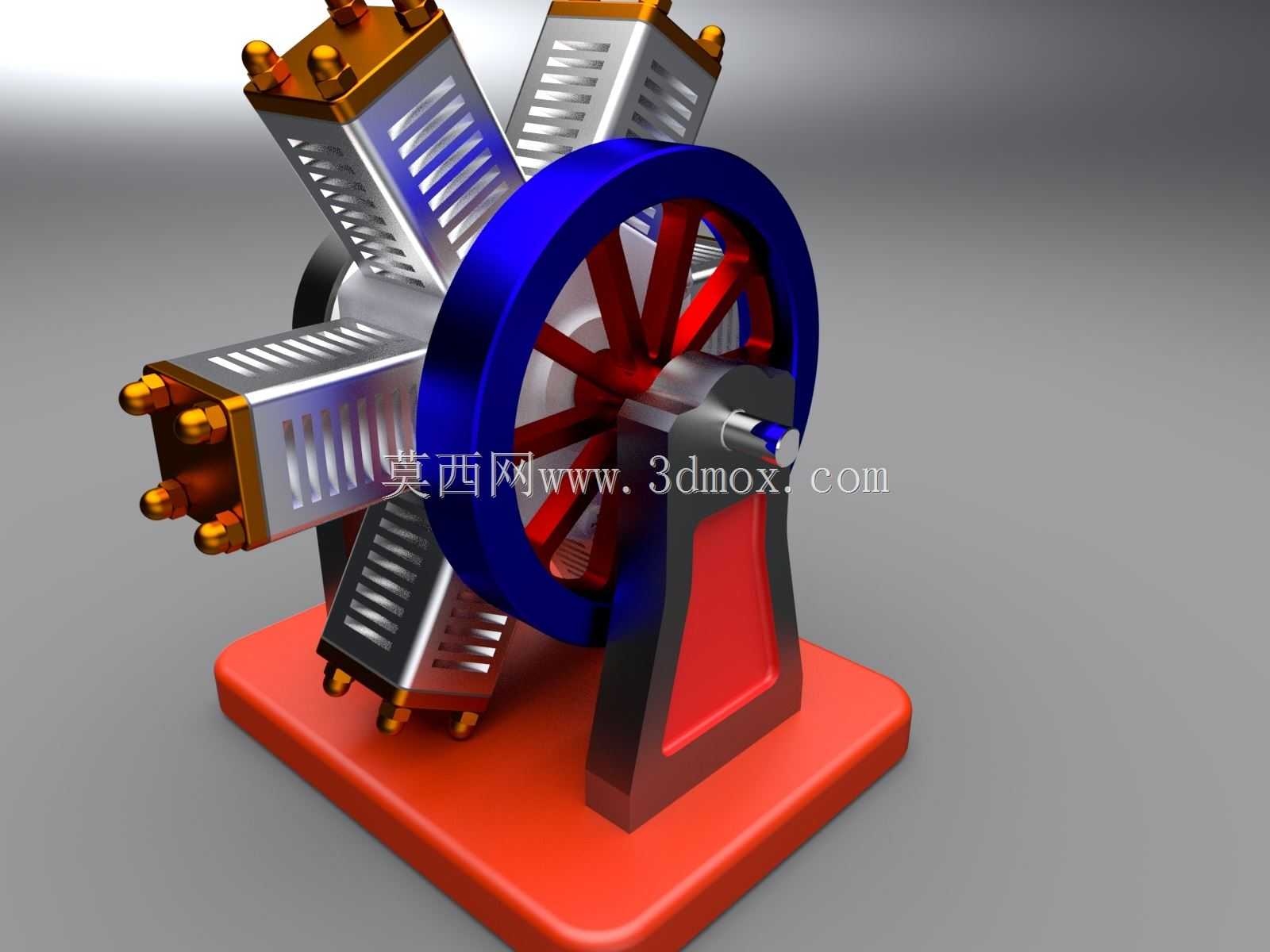

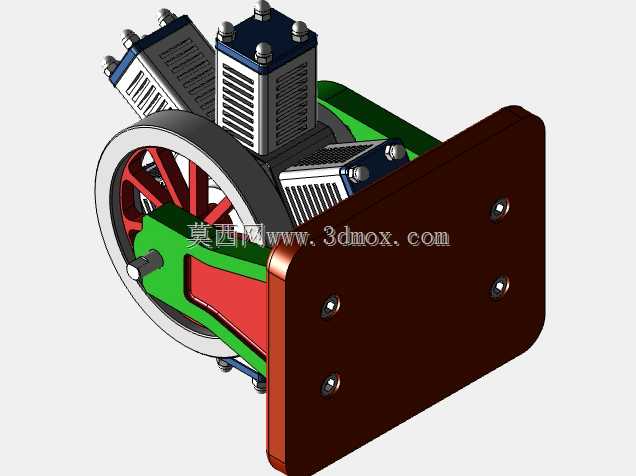

　　结构设计层面，中心位置集成了带飞轮的曲轴输出端，大直径的蓝色飞轮采用辐条式结构，在保证足够转动惯量的前提下尽可能降低自身重量，转动惯量的匹配经过核算，能够存储单缸做功行程的多余能量，带动曲轴顺利越过其余气缸的进排气、压缩行程死点，保证动力输出的连续性，避免出现运转卡顿、死点停机的问题。每个气缸单元采用独立的模块化缸体设计，缸体外壁加工有平行排布的散热鳍片，缸头位置集成了进排气接口的安装位，单缸拆解维护时不需要拆卸其余缸体，能够大幅降低后期运维的拆装工作量。底座采用一体式铸造支撑结构，倾斜的支撑臂直接承载曲轴轴承座的载荷，底座安装面预留了四个固定安装孔位，可直接通过螺栓固定在设备安装机架上，不需要额外制作过渡连接支架。

　　安装边界方面，整机最大径向尺寸由六缸外端轮廓决定，轴向尺寸仅包含飞轮厚度、缸体长度与底座支撑厚度，整体占用空间近似为短圆柱形态，安装时需要预留飞轮旋转的安全间隙，以及各缸进排气气管的排布空间，缸体径向外侧不能有遮挡结构，避免影响散热效果与气管连接。曲轴输出端从飞轮侧中心伸出，可通过联轴器直接连接负载端，也可加装皮带轮实现减速输出，输出轴的中心高度与底座安装面的尺寸匹配常规小型动力单元的安装尺寸，能够直接替换同安装规格的其他类型气动马达。

　　功能特性上，该结构依靠压缩空气作为动力源，通过配气机构将压缩空气依次送入对应做功行程的气缸，推动活塞做往复运动，通过连杆将活塞的直线运动转化为曲轴的旋转运动，相比电动驱动单元，其启动扭矩更大，可在带载状态下直接启动，不需要额外的启动卸载机构，同时通过调整进气压力即可实现输出扭矩与转速的线性调节，控制逻辑简单可靠，在过载情况下只会出现转速降低或者停转，不会出现烧损、过载击穿等电气类故障，重启即可恢复正常工作，对工况波动的适应性更强。各缸的连杆采用并列式排布连接到曲轴的同一个曲柄销上，加工装配时需要严格保证各缸的上止点位置一致性，避免出现各缸做功相位偏差导致的运转冲击，缸体与中心曲轴箱的连接面采用定位销定位，保证装配后各缸的轴线精准交汇于曲轴中心，避免连杆出现偏磨问题。
