这款异形结构件是电源变压器装配环节中配套的密封绝缘部件,从剖面结构能清晰看到其非对称的轮廓设计,完全匹配特定型号电源变压器的壳体安装槽位,在小功率工频电源变压器的批量生产场景中,这类定制密封件的适配精度直接影响变压器的整体防护等级与运行稳定性。日常做变压器结构设计时,很多工程师容易忽略边角密封件的轮廓匹配度,照搬通用矩形密封圈的方案往往会在变压器壳体的弯折转角处出现挤压应力集中的问题,长期运行受温度循环影响,橡胶材质的密封件会在应力集中位置出现蠕变开裂,最终导致变压器防潮性能下降,在潮湿工况下出现绝缘击穿的隐患。

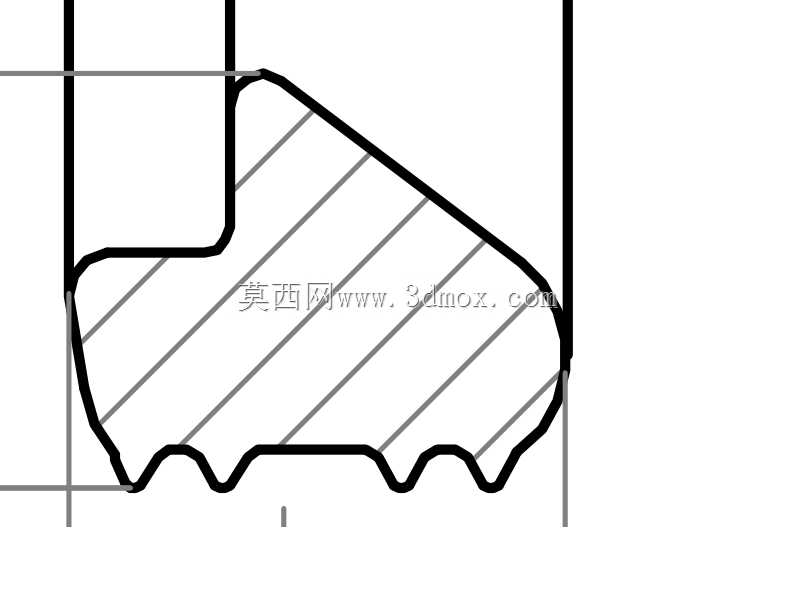

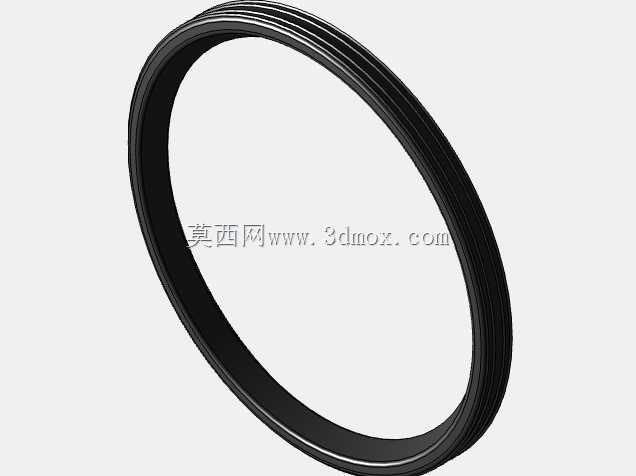

这款结构件的轮廓完全顺着变压器壳体的安装槽走向做了随形设计,底部的多道齿状凸起是对应壳体上的定位卡槽做的结构,装配时不需要额外打胶固定,齿状结构卡入卡槽后就能实现周向定位,避免密封件在壳体压合过程中出现移位、卷边的问题。从剖面的壁厚分布来看,转角位置的壁厚做了均匀过渡处理,没有出现壁厚突变的结构,不管是采用橡胶模压生产还是后续做三维样件验证,都能避免成型过程中出现缩痕、应力集中的缺陷,密封件的内侧斜边是对应变压器线圈端部的绝缘台阶做的让位设计,压合后斜边能紧贴线圈外包的绝缘纸边缘,既可以阻挡外部粉尘、水汽进入线圈装配腔,也能避免密封件硬边挤压绝缘纸造成绝缘层破损。
做这类密封结构的三维建模时,首先要提取变压器壳体安装槽的完整轮廓线,不能只参考二维图纸的标注尺寸,很多壳体注塑成型后会存在轻微的收缩变形,建模时要根据实际样件的扫描数据修正轮廓偏移量,密封件的压缩量通常控制在截面厚度的20%-25%区间,压缩量太小会导致密封贴合不严,压缩量过大则会增大壳体压合的装配阻力,甚至会导致塑料壳体的安装耳出现开裂。这款结构件的外侧直边段是和变压器外壳的内壁贴合的,装配后直边能填充壳体与内部铁芯组件之间的间隙,避免变压器在运输、使用过程中出现铁芯移位的问题,底部的齿状结构除了定位作用,还能形成多道密封阻隔层,哪怕外层齿状结构因为长期使用出现轻微老化,内层的齿状结构依然能保持密封效果,延长变压器的整体使用寿命。
在通讯基站配套的小功率电源变压器、工业控制模块内置电源变压器的应用场景中,这类随形密封件的应用非常普遍,不同于标准O型圈只能适配规则圆形安装面,这种异形随形密封件可以适配任意不规则轮廓的安装槽,而且不需要在壳体上加工复杂的密封槽结构,能有效降低壳体的注塑加工成本。建模过程中要特别注意轮廓转角处的圆角过渡,所有转角位置都要做不小于R0.5的圆角处理,避免尖锐转角造成密封件应力集中,同时要核对密封件的整体安装边界,确保压合后密封件不会超出变压器壳体的外轮廓,也不会侵入内部线圈的安全绝缘距离,通常密封件内侧和线圈带电部分的距离要保留至少1mm的安全间隙,避免长期运行后密封件老化出现绝缘性能下降引发安全隐患。
