桌面级小型三轴数控铣床结构设计

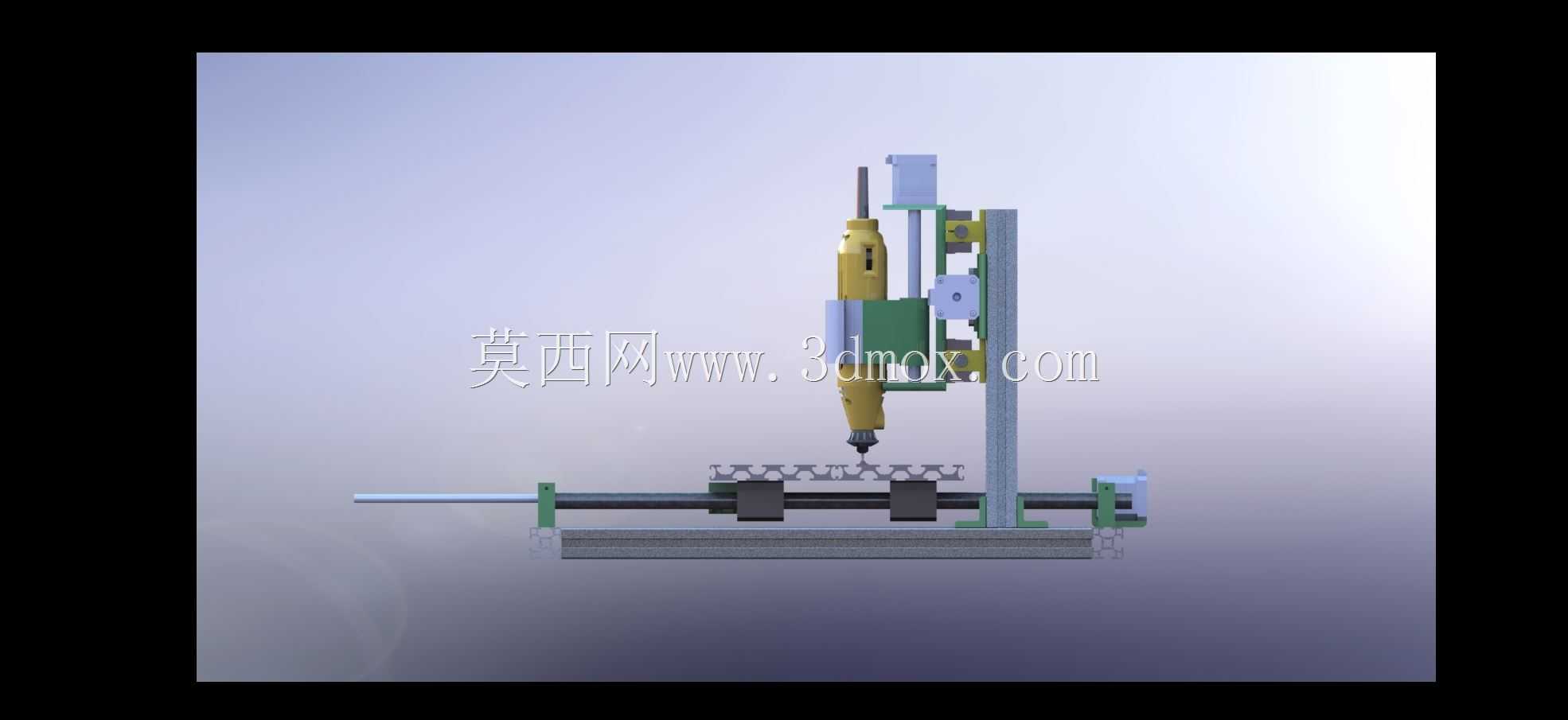

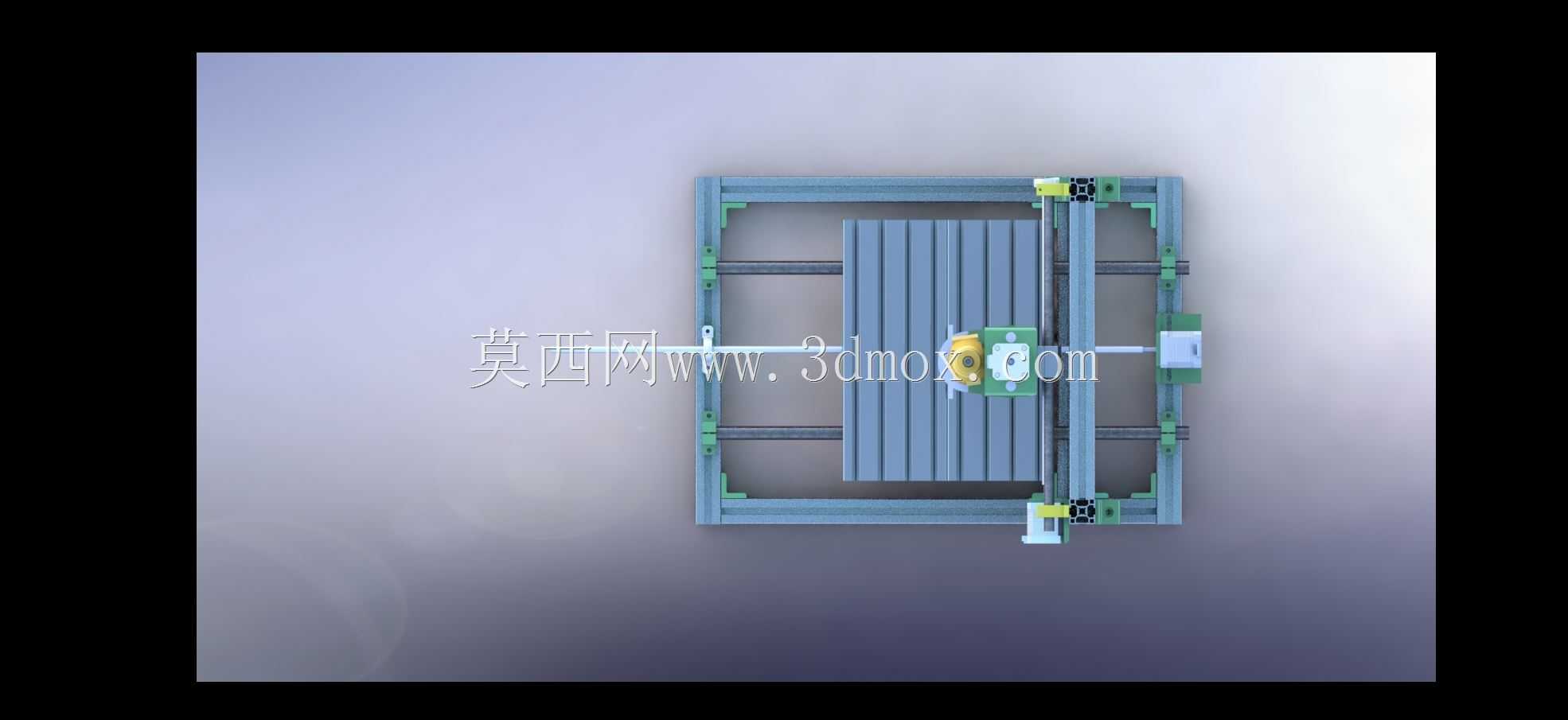

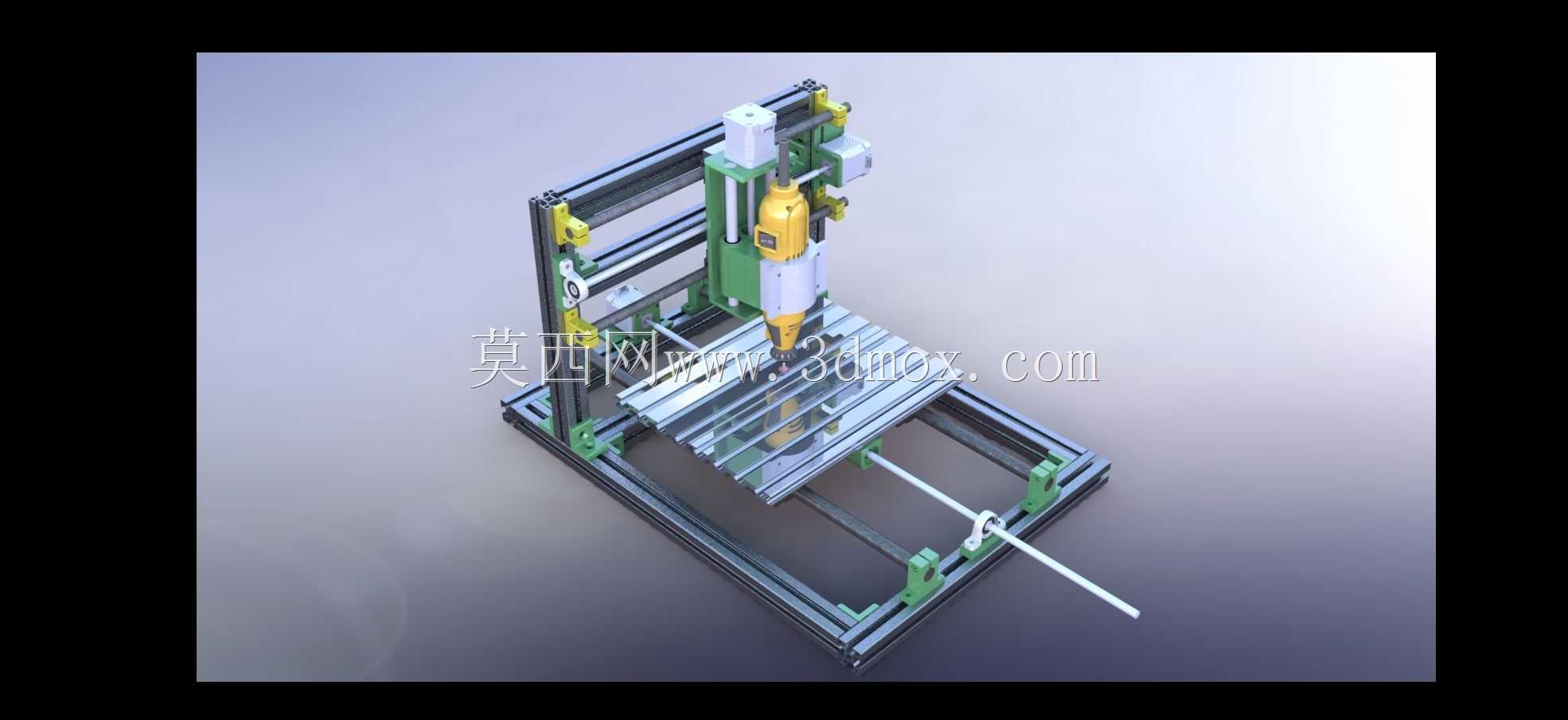

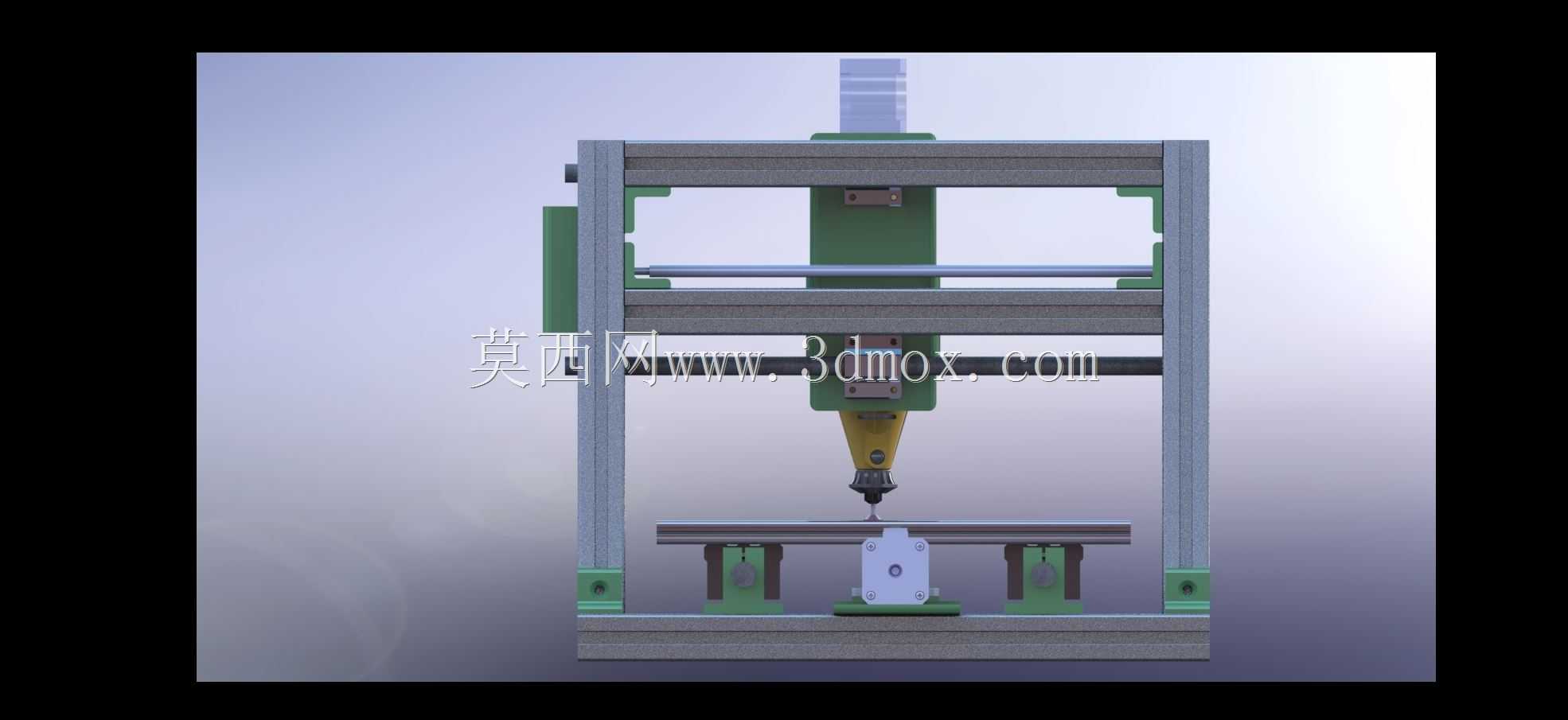

　　从结构布局来看，设备采用了经典的定龙门移动工作台结构，X轴负责带动加工工作台做前后方向的进给运动，Y轴搭载主轴组件沿横梁做左右方向的横向进给，Z轴则带动主轴完成上下方向的垂直进给，三个运动轴均采用铝型材搭建主体框架，搭配线性导轨作为运动导向部件，配合同步带或者丝杠传动结构，能在控制整体制造成本的前提下，保证运动过程的平顺性与重复定位精度，这种框架选型思路也方便DIY爱好者根据自身加工需求，灵活替换不同导程的传动部件、调整轴系有效行程，拓展设备的加工适配范围。这款小型三轴数控铣床的设计，最初瞄准的是个人创客、小型工作室以及院校实训场景的轻量加工需求，区别于工业级大型铣床的占地大、成本高、操作门槛高的特点，该设备可直接放置在常规工作台面上完成非金属、软金属的小尺寸零件铣削加工，覆盖手板制作、PCB板铣刻、小型结构件开槽打孔、创意模型加工等常见的小批量、高精度小件加工场景，能填补大型工业设备无法覆盖的桌面级柔性加工空白。

　　主轴部分采用适配NEMA17安装规格的高速电主轴，搭配对应的夹头可以装夹不同直径的铣刀，满足不同加工工序的刀具装夹需求，主轴的进给行程经过合理规划，既可以满足常规厚度工件的铣削深度要求，也不会因为Z轴行程过长导致结构刚性下降，在加工亚克力、PVC、椴木层板这类软质材料时，能保证加工面的光洁度，加工铝合金等软金属时，配合合适的进给参数也能完成轻量切削作业。设备的控制部分基于Arduino开源控制方案搭建，接线逻辑清晰，固件适配门槛低，使用者可以根据自身的使用习惯搭配对应的控制板、驱动模块，不需要复杂的工业控制系统调试就能完成基础的运动控制，对于入门级的数控加工学习者来说，可以通过组装、调试该设备快速理解三轴数控设备的运动逻辑、坐标系统、加工参数匹配逻辑，具备很强的教学实训价值。

　　从安装边界来看，设备整体的长宽高尺寸控制在桌面设备的合理范围内，底部框架预留了标准的安装孔位，可以直接固定在常规的木质或者金属工作台面上，不需要额外做复杂的地基安装，设备运行过程中的振动幅度控制在较低水平，不会因为常规铣削作业的振动导致设备移位或者加工精度偏移。在结构设计细节上，各个运动轴的限位位置都预留了限位开关的安装位，方便使用者加装硬限位或者软限位装置，避免运动过程中出现超程撞机的问题，主轴的安装座预留了散热组件的安装空间，长时间连续作业时可以加装散热风扇降低主轴温升，保证主轴运行的稳定性。

　　传动部件的安装位置都设计了对应的张紧调节结构，不管是同步带传动还是丝杠传动，使用一段时间出现传动间隙后，都可以通过调节结构快速消除间隙，恢复设备的加工精度，不需要对主体结构做大规模拆解调整。设备的工作台面采用了标准的T型槽或者孔阵设计，可以快速装夹不同尺寸的工件夹具，适配不同外形的待加工零件固定需求，不需要额外定制复杂的专用夹具就能完成多数小件的装夹作业。整体结构的模块化程度很高，X、Y、Z三个轴的组件都可以单独拆解更换，某个轴的部件出现磨损或者需要升级时，不需要整体拆解设备就能完成替换维护，大幅降低了后期的使用维护成本，对于非工业场景的使用者来说，这种低维护门槛的设计能大幅提升设备的实际使用体验。
