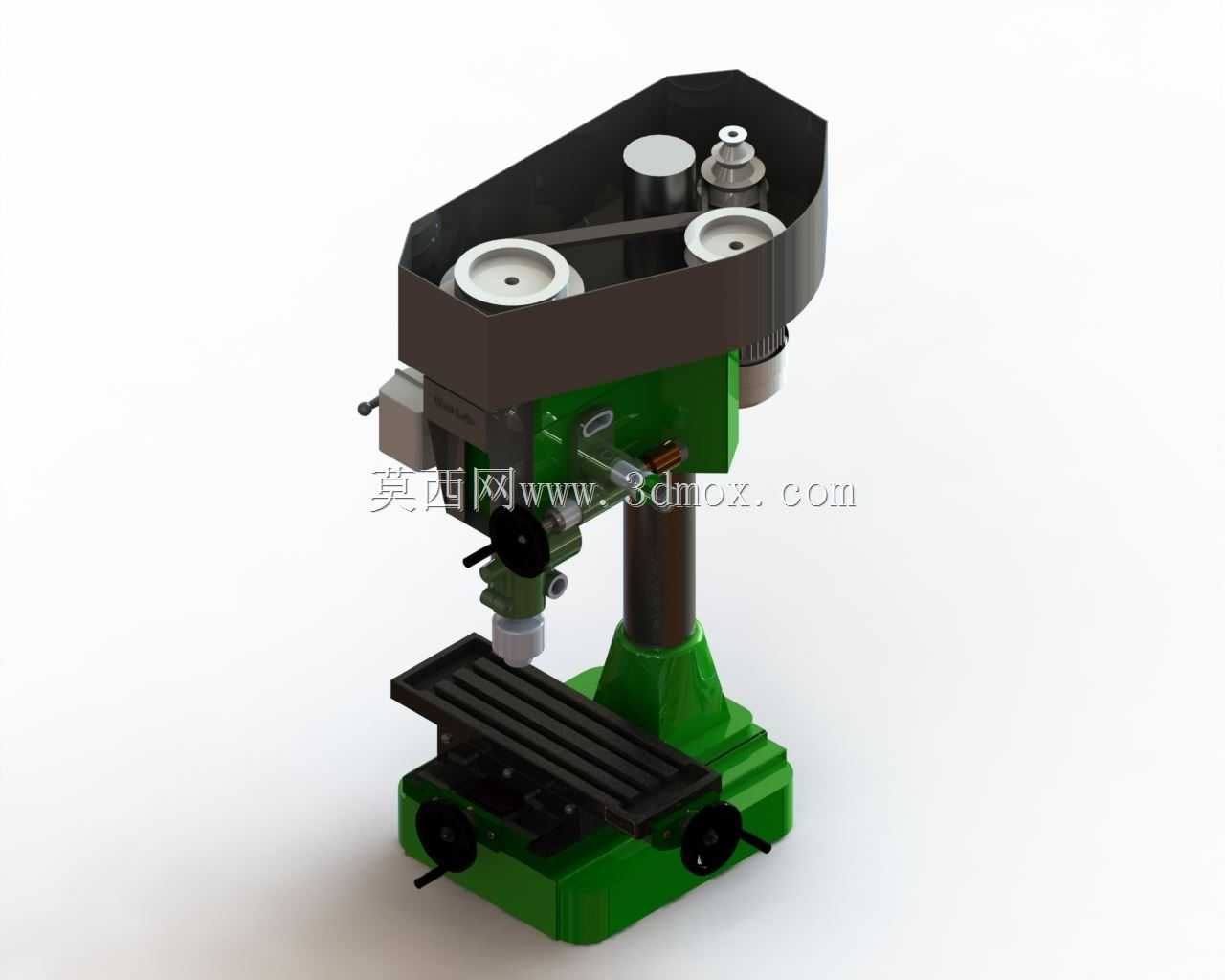

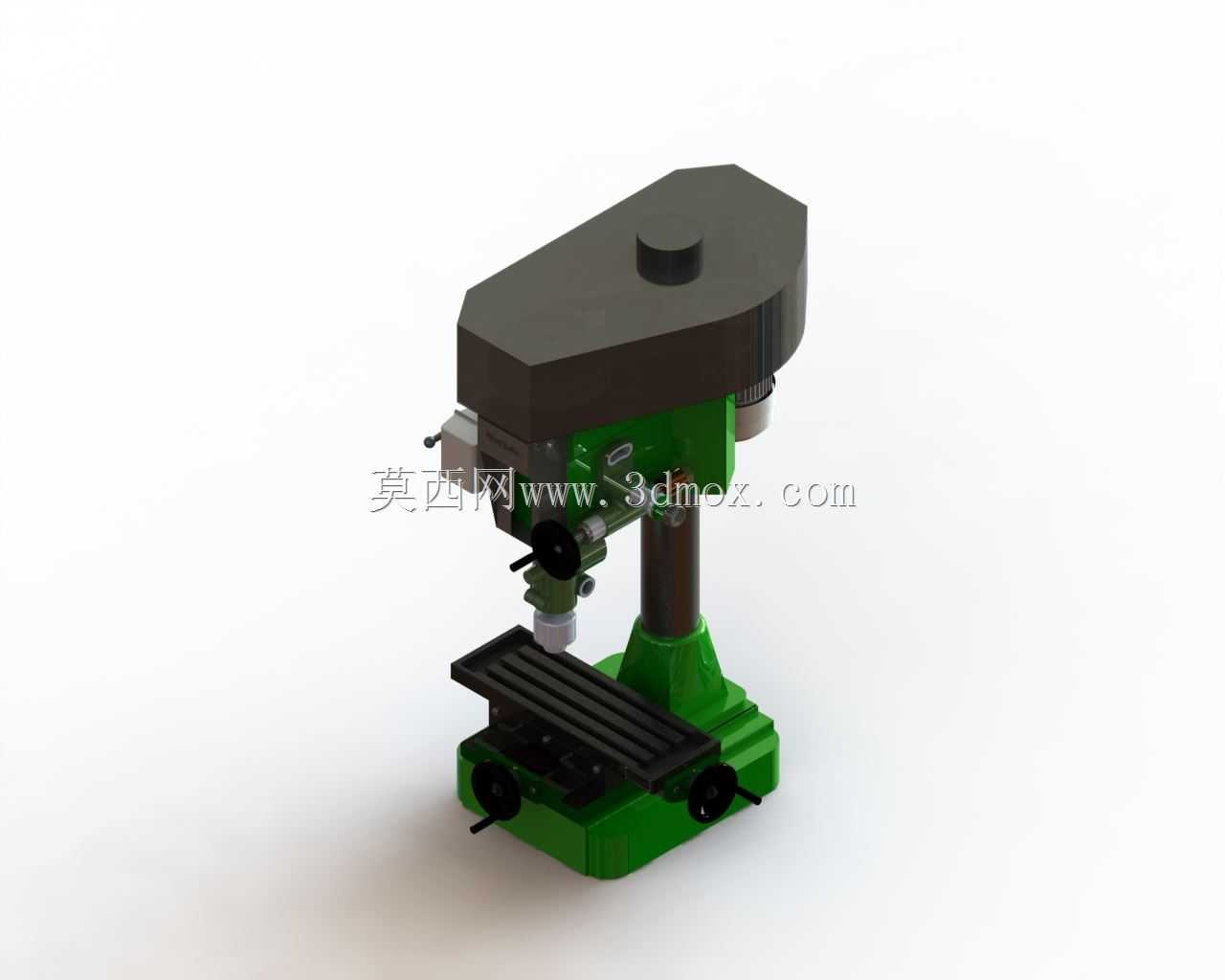

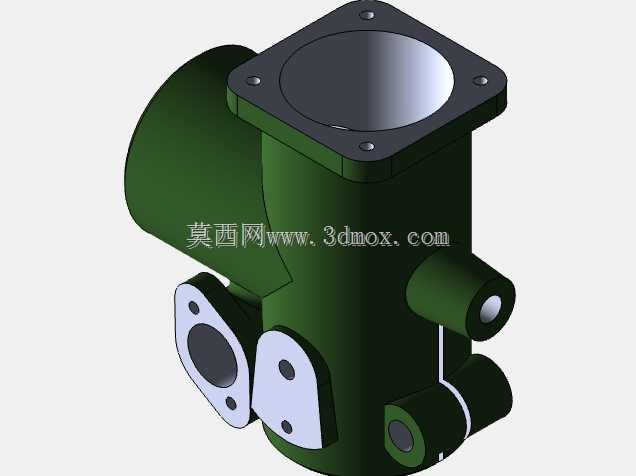

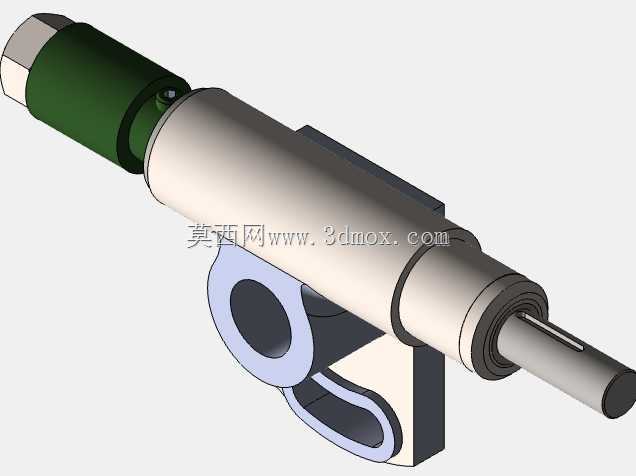

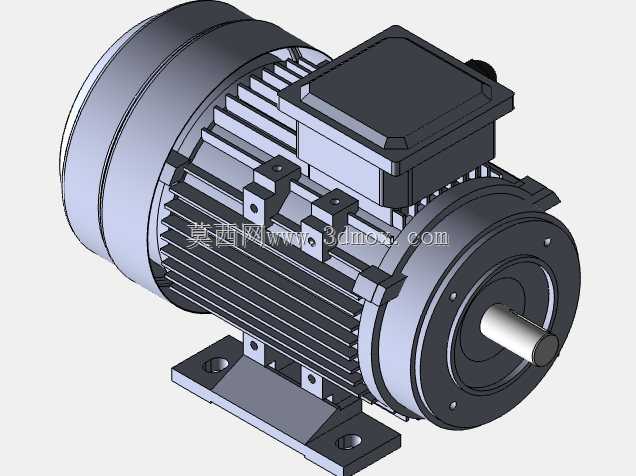

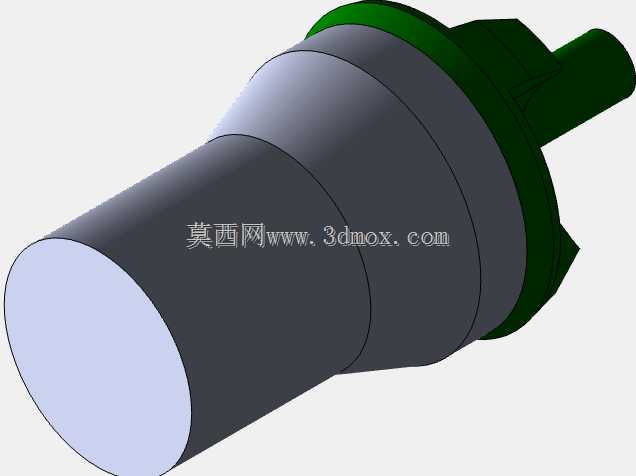

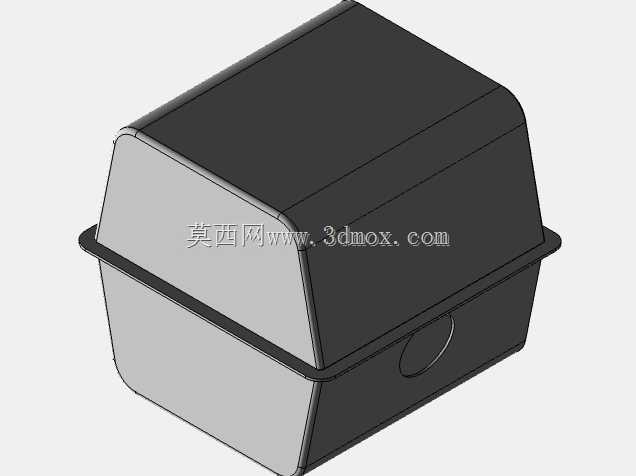

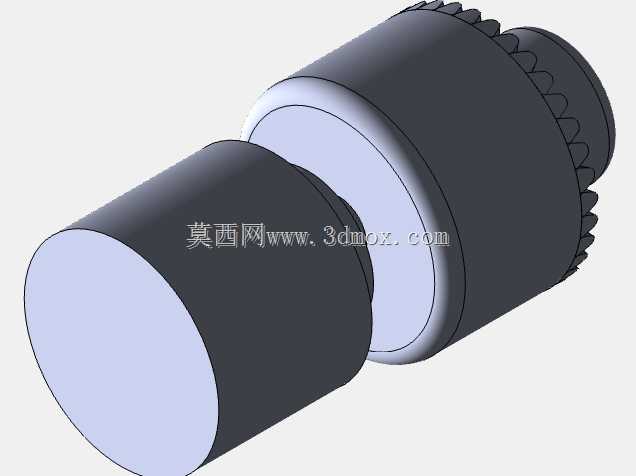

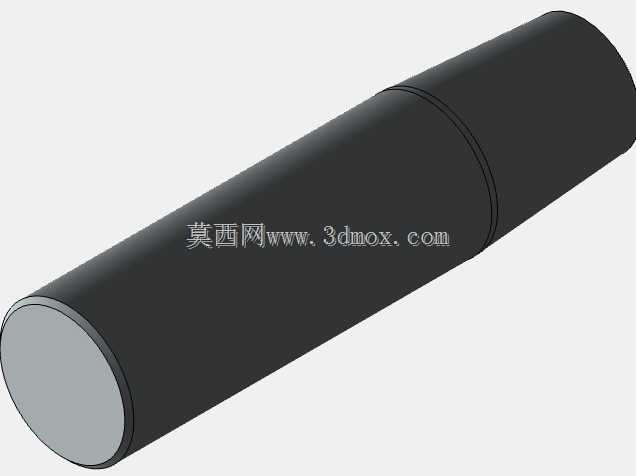

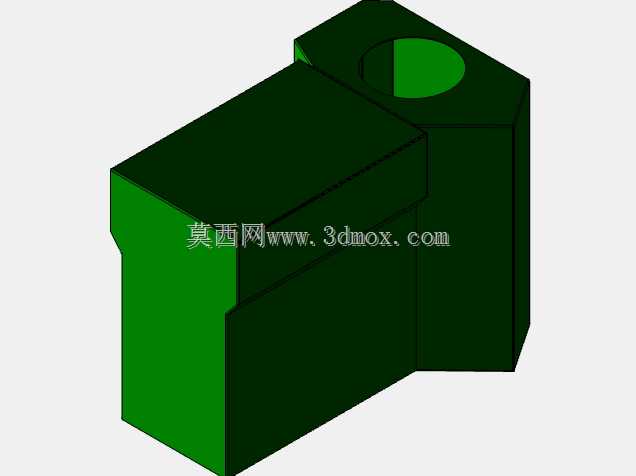

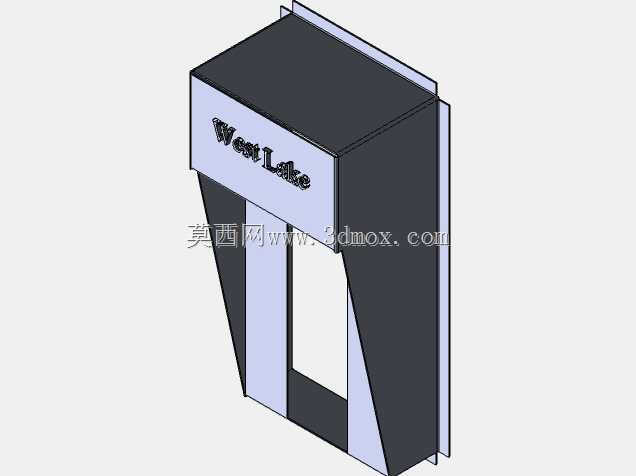

这款小型台式立式铣床的三维结构设计,主要面向小型加工车间、教学实训场景、五金维修作坊以及个人DIY加工领域,适配小尺寸金属件、非金属件的铣削、钻孔、倒角、端面修平类加工需求,相比大型落地式铣床,它的占地面积更小,对安装场地的承重要求更低,不需要专门做设备基础浇筑,直接放置在稳固的钢制工作台或者水泥台面上即可完成安装固定,适合小批量零散加工、零件修配、教学演示这类不需要高负荷连续运转的使用场景。从结构设计逻辑来看,整机采用立式布局,主轴垂直于工作台面布置,这种布局的优势在于加工时刀具的受力方向与重力方向一致,加工小尺寸零件时的稳定性更好,操作人员观察加工状态、调整进给参数的视角也更符合日常操作习惯。整机的动力头部分布置在立柱顶端的滑座上,可沿立柱导轨做垂直方向的进给调整,用来控制铣削深度,也可以根据加工件的高度调整主轴的初始工作位置,适配不同高度的工件装夹需求。主轴箱内部集成了传动变速结构,可根据加工材质的不同调整主轴转速,加工铝合金、塑料这类软质材料时可以调高转速获得更光滑的加工表面,加工钢材、铸铁这类硬质材料时调低转速保证刀具切削寿命,避免打刀问题。

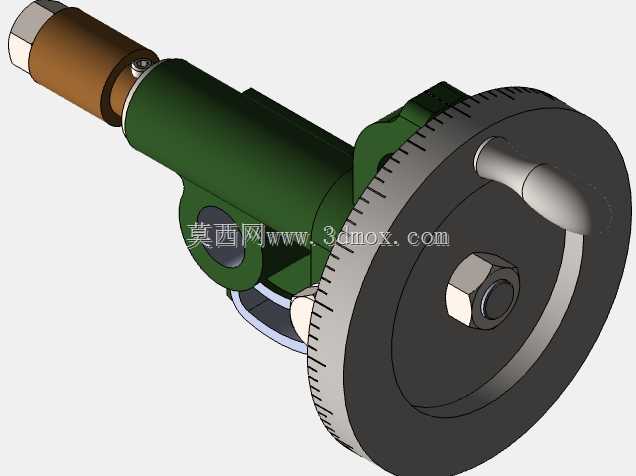

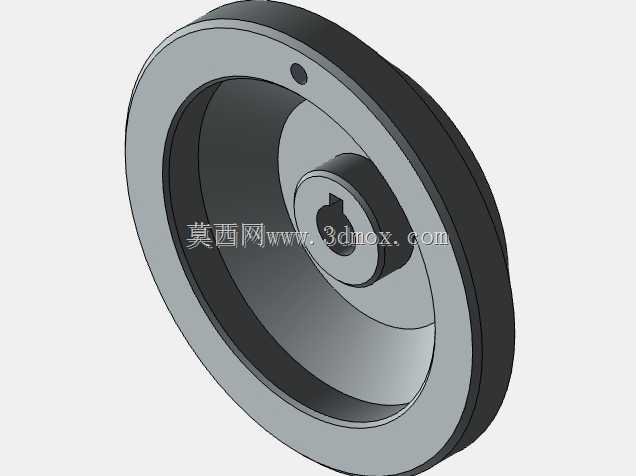

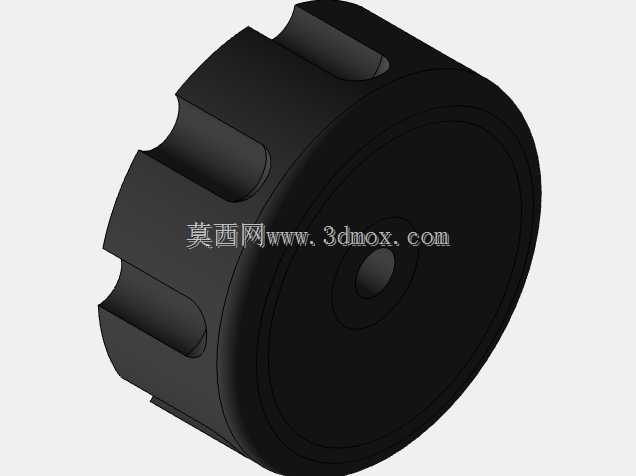

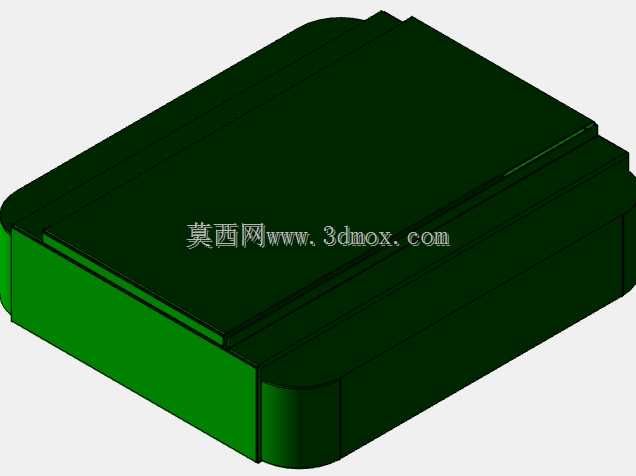

工作台部分采用十字滑台结构,下方带有两个手轮分别控制纵向和横向的手动进给,操作人员可以通过转动手轮带动丝杠传动,实现工作台在水平两个方向的精准移动,完成平面铣削、沟槽加工、简单型面的走刀加工,工作台面上预留了标准的T型槽结构,用来安装平口钳、简易夹具或者直接压紧工件,装夹方式和常规工业铣床保持一致,降低操作人员的适配成本。底座部分采用整体铸铁式结构设计,内部预留了配重空腔,既可以降低整机的重心,提升加工时的稳定性,减少主轴转动带来的振动,也可以在安装时根据实际振动情况在空腔内添加配重块,进一步提升设备运行时的刚性,底座下方预留了四个安装固定孔,可以通过膨胀螺栓与安装台面连接,避免大进给切削时设备出现移位。立柱部分采用矩形截面的导轨结构,相比圆形导轨,矩形导轨的接触面积更大,承载侧向切削力的能力更强,长期使用后的导轨磨损量更小,能长期保持主轴的垂直度精度,避免加工面出现倾斜超差的问题。从安装边界尺寸来看,这款台式铣床的整体占地长度控制在600毫米以内,宽度在400毫米以内,整机高度在800毫米左右,不需要占用过大的车间空间,甚至可以在常规的维修工位、实训教室的课桌上完成布置,对场地的适配性很强。

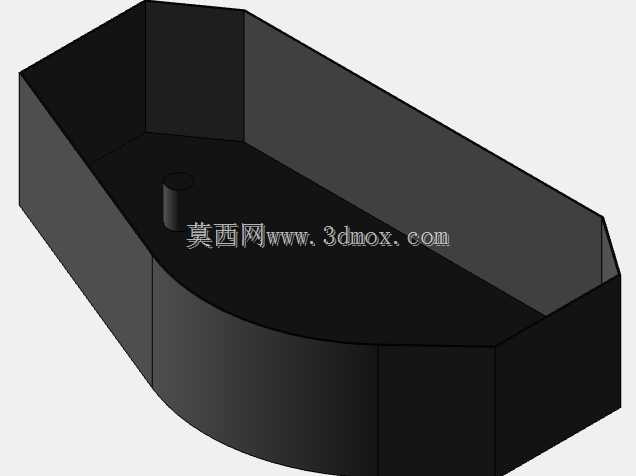

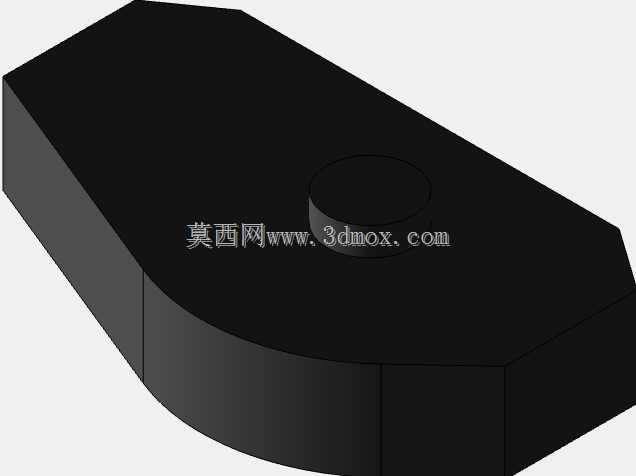

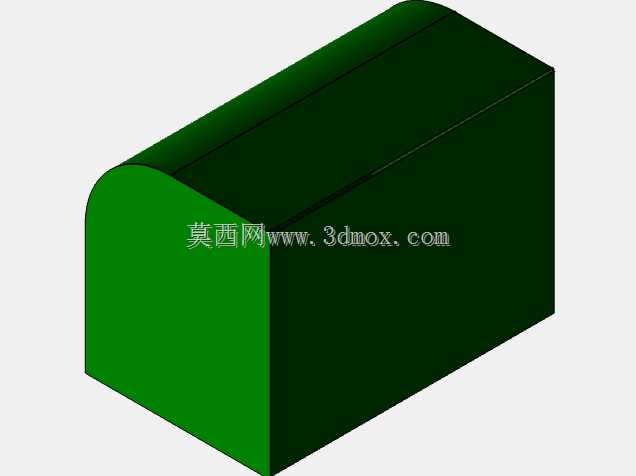

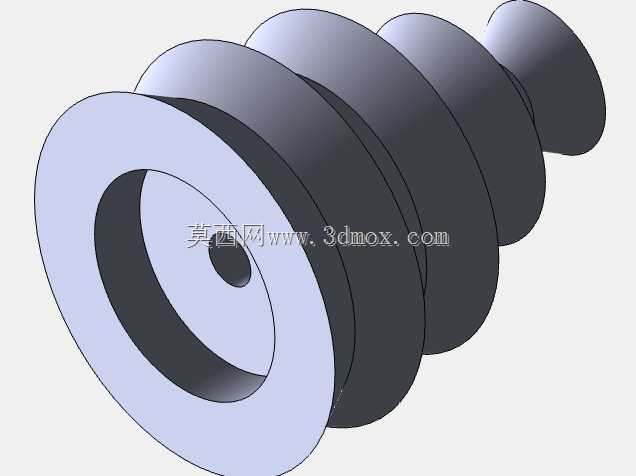

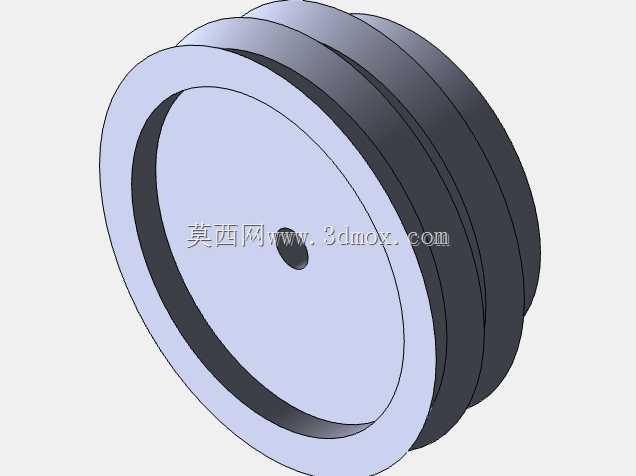

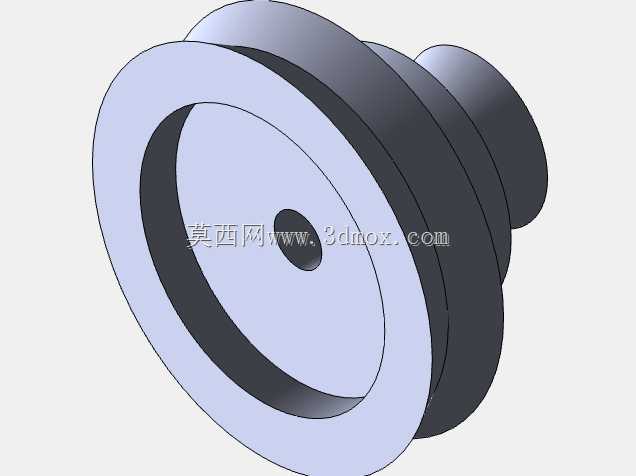

设计过程中充分考虑了日常维护的便利性,主轴的润滑点、导轨的注油孔都布置在操作人员容易触及的位置,日常保养时不需要拆解大量结构件就可以完成润滑维护,传动部分的防护罩采用快拆结构,更换传动皮带、调整传动间隙时只需要拆开侧盖即可操作,降低了后期的维护难度。在安全设计层面,主轴的旋转部分加装了防护套,避免加工时切屑飞溅卷入传动结构,工作台的进给手轮带有防滑纹路,操作时不容易打滑,进给丝杠的外露部分也加装了伸缩式防尘罩,避免加工产生的金属切屑、粉尘落入丝杠螺纹内部,造成丝杠磨损加快、进给卡滞的问题。
这款设备的加工行程适配尺寸在150毫米以内的小型零件,完全覆盖日常小型零件修配、教学实训加工、简单五金件制作的加工需求,相比大型工业铣床,它的操作门槛更低,新手经过简单培训就可以掌握基本操作,同时结构上完全还原了工业立式铣床的核心传动、进给、装夹逻辑,也可以作为机械加工实训的教学模型使用,帮助学员理解立式铣床的结构组成和工作原理。建模过程中对各个部件的装配关系做了完整还原,包括丝杠与螺母的配合间隙、导轨与滑座的贴合面、主轴的轴承安装位都按照实际加工装配的公差要求做了结构预留,所有的连接螺栓、定位销的位置都和实际设备保持一致,既可以作为结构展示使用,也可以作为小型非标铣床改型设计的基础参考框架,设计人员可以在这个基础结构上调整主轴功率、工作台行程、加装数控进给模块,拓展出更多适配特定加工场景的专用小型铣削设备。
