机车灯光测试用铝型材框架夹具结构

　　这套框架结构是专门为机车灯光性能检测环节设计的定位承载装置，主要应用在轨道交通装备制造企业的灯具出厂校验、整车灯光调试工位，解决传统测试过程中灯具定位不准、测试角度偏移、不同型号灯具适配性差的实际问题。在机车生产的质检环节，前照灯、标志灯、辅助照明灯的光照角度、亮度均匀度、照射范围都需要在固定测试距离下完成校验，以往的测试台多采用焊接钢架结构，调整位置需要反复拆装螺栓，换型周期长，且焊接应力带来的框架变形会直接影响测试基准的精度，这套铝型材拼装式的夹具框架就是针对这些痛点做的优化设计。

　　整个框架采用工业铝型材作为主体承载结构，型材槽口统一采用欧标40系列规格，所有连接位置都采用内置角码+T型螺栓的锁紧方式，不需要焊接作业，现场组装时只需要使用内六角扳手即可完成全部装配，后期如果需要调整测试工位的布局，只需要松掉对应位置的螺栓就能挪动型材位置，不需要切割、焊接等二次加工，适配不同功率、不同安装尺寸的机车灯具测试需求。框架的底部预留了整排的安装孔位，既可以通过膨胀螺栓直接固定在测试车间的混凝土地面上，也可以搭配脚轮做成可移动式测试台，满足不同车间的工位布局调整需求；框架的竖向立柱上每隔25mm就预留了一个标准槽位，用来安装灯具固定支架，支架的高度可以根据不同车型的灯具安装高度做无级调整，调整范围覆盖从地面以上300mm到1800mm的区间，能够适配目前主流的电力机车、内燃机车、动车组头车的各类外置灯具安装高度要求。

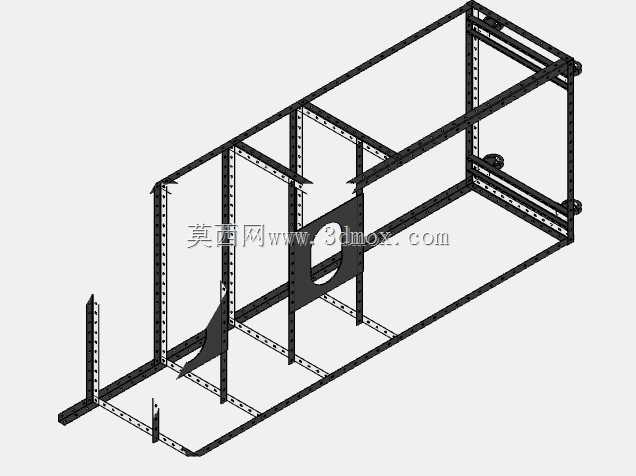

　　框架中部设置了一块带定位开孔的隔板，这个开孔是专门为灯具走线、测试传感器安装预留的位置，测试时灯具的供电线缆、光照度传感器的信号线可以从开孔位置直接穿到框架背面的布线槽里，避免线缆散落在测试区域影响人员操作，也能防止测试过程中人员剐蹭线缆导致灯具移位，影响测试数据的准确性。框架的后侧设置了两根横向加强筋，分别位于框架高度的1/3和2/3位置，用来提升整个框架的抗扭刚度，避免在安装重型灯具总成时框架出现侧向变形；经过受力校核，整个框架的单侧竖向承载能力可以达到150kg，完全能够满足带安装支架的整套机车前照灯总成的承载需求，不会因为长期承重出现型材弯曲、连接位置松动的问题。在设计过程中特意规避了焊接结构的应力变形问题，所有型材的下料长度公差控制在±0.2mm以内，连接角码的定位面都做了铣平处理，组装完成后整个框架的安装基准面平面度可以控制在0.5mm/m以内，保证灯具安装后测试基准的一致性，不会因为框架本身的形位公差导致灯光测试角度出现偏差。框架的左右两侧都预留了扩展安装槽位，后续如果需要增加遮光板、环境光模拟装置、摄像头采集支架，都可以直接利用现有槽位安装，不需要对框架主体做额外改造，预留的扩展冗余能够覆盖未来3-5年内的测试工艺升级需求。

　　在实际使用时，操作人员只需要将待测试的机车灯具通过快速夹钳固定在对应的竖向支架上，调整好灯具的安装高度和俯仰角度，锁紧T型螺栓即可完成定位，整个换型调整过程不超过10分钟，相比传统焊接框架的测试台，换型效率提升了60%以上，同时因为铝型材表面做了阳极氧化处理，长期在车间环境下使用不会出现锈蚀、掉漆的问题，维护成本极低，不需要定期做刷漆防锈处理。框架的底部横向型材上还预留了接地螺栓安装位，测试时可以直接将框架的接地端连接到车间的接地网，避免灯具测试过程中出现漏电问题，保障操作人员的安全。整个框架的所有外露连接螺栓都采用内六角圆柱头螺栓，螺栓头完全嵌入型材槽口内部，不会出现突出的棱角刮伤操作人员或者刮破灯具线缆的问题，所有型材的端面都安装了塑料端盖，避免铝型材的锋利切口划伤人员，细节设计完全符合工业生产现场的安全操作要求。
