批量产品质量检测拨盘检查杆制动夹具

　　在中小零件批量生产的机加工、冲压件产线终检环节，人工单工位手持量具检测的效率瓶颈一直是质控环节的痛点，这套检测夹具正是针对这类场景开发的快检工装，核心适配带拨盘、检查杆结构的小型零件的形位公差、装配到位度快速检测，替代传统的手持表架打表、多工位分步检测的作业模式，单工位检测节拍可压缩至3秒以内，适配产线15秒以内的单件流转节拍，不会成为产线的质控堵点。整套夹具的安装基准为底部的矩形硬质合金底板，底板采用6061铝合金硬质阳极氧化处理，底面平面度控制在0.02mm以内，可直接适配通用检测工作台的T型槽安装，也可通过四角的沉头孔锁附在定制检测台架上，整体安装边界控制在300mm200mm120mm范围内，不需要占用过大的台架空间，可灵活嵌入现有产线的检测工位，不需要对现有台架做大规模改造。

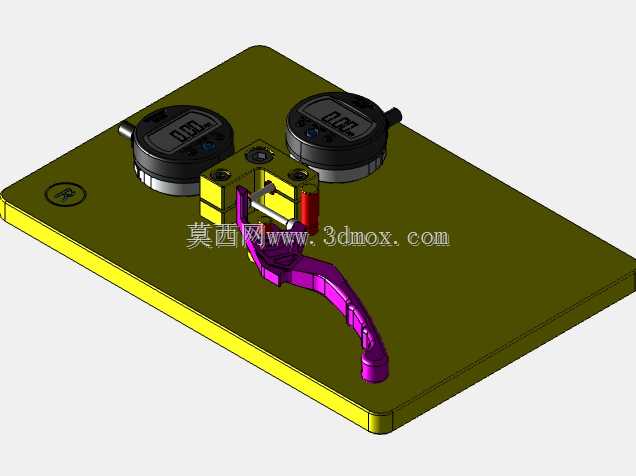

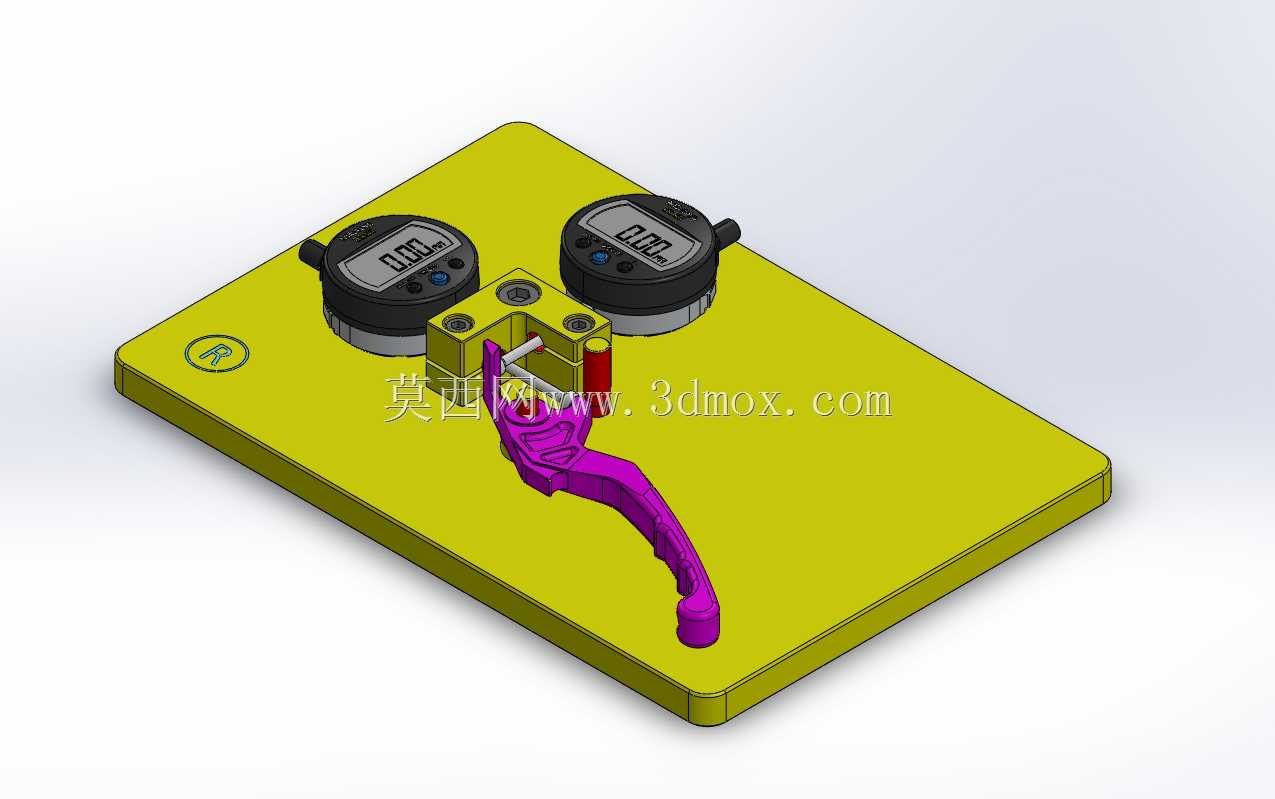

　　夹具的核心定位区域设置在底板中心位置，采用一面两销的经典定位结构，定位销的位置公差控制在±0.01mm，可快速完成待检测零件的装夹定位，不需要操作人员反复调整零件位置，降低对操作人员的技能要求，新员工经过10分钟培训即可独立完成检测作业。制动机构采用杠杆式压合结构，也就是图中紫色的操作手柄，手柄采用人体工学弧度设计，压合行程控制在15mm，操作人员单手握持下压即可完成零件的压紧制动，松开后自动回弹复位，压合位置设置聚氨酯缓冲垫，避免压伤零件表面，压合力控制在80-120N区间，既可以保证零件检测过程中不会发生位移，也不会因为压力过大导致薄壁零件产生形变影响检测精度。

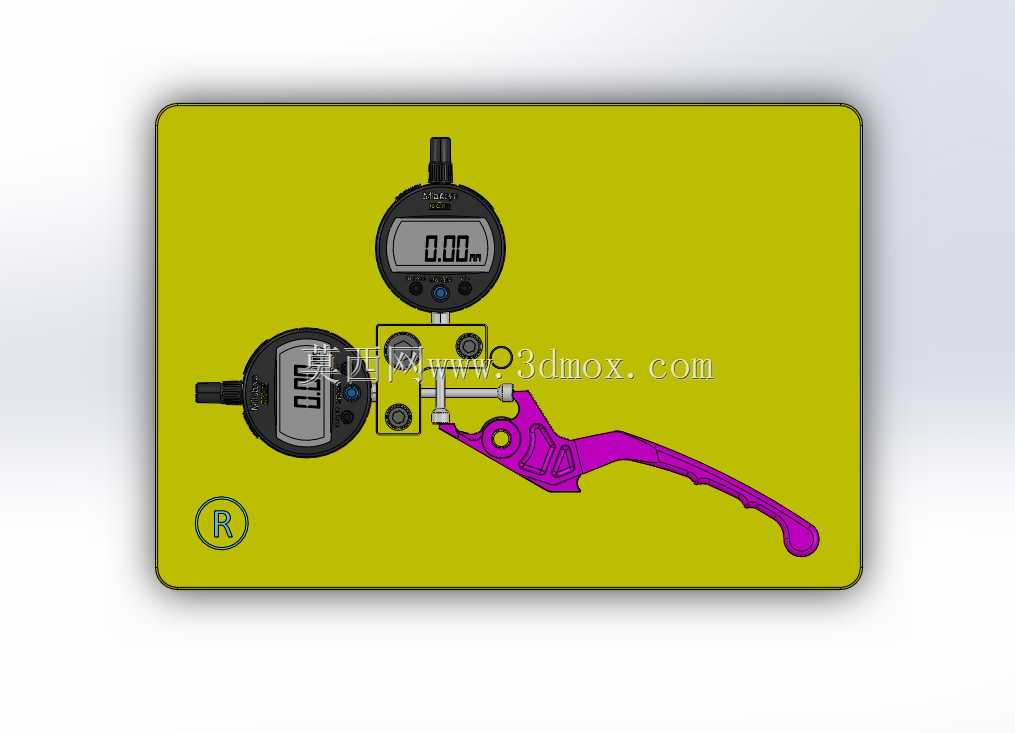

　　检测单元集成了两块数显百分表，表座位置可通过中心的可调安装块做横向、纵向的位置微调，调整行程各20mm，可适配不同尺寸规格的同系列零件检测，不需要更换整套夹具，只需要调整表座位置、更换对应规格的定位销即可完成快速换型，换型时间控制在5分钟以内，适配多品种小批量的生产检测需求。百分表的测头直接抵接在待检测零件的检查杆、拨盘对应检测点位上，零件装夹压紧后，操作人员只需要拨动拨盘到指定工位，即可直接读取两个检测点位的数值偏差，快速判断零件是否合格，不需要反复调整量具位置。

　　整套夹具的设计思路完全围绕快检场景的实用性出发，没有冗余的结构，所有可调位置都设置了锁紧螺丝，调整到位后锁死即可避免长期使用产生的位置偏移，底板上预留的标识位可粘贴检测合格判定阈值标识，方便操作人员快速对照数值判断结果，减少误判概率。在实际使用场景中，这类夹具可直接布置在机加工产线的末端出料位旁，操作人员从出料输送带取件后直接放入夹具定位，压下手柄即可完成检测，合格件直接流入下道工序，不合格件放入对应不良品盒，全程不需要额外的辅助工具，大幅降低检测环节的劳动强度，同时避免手持量具检测时的人为误差，保证批量产品的检测一致性。夹具的所有运动部件都设置了自润滑衬套，长期使用不需要频繁加注润滑油，维护成本极低，外露的结构件都做了圆角处理，避免操作过程中划伤操作人员，符合生产现场的安全作业要求。
