多片式钢板弹簧悬架承载结构设计

　　商用车底盘悬架系统中，钢板弹簧是兼顾承载与缓冲功能的核心弹性部件，这套多片叠合结构的设计，完全围绕非独立悬架的实际使用工况展开，没有多余的装饰性结构，每一处几何特征都对应实际装车后的受力与安装需求。从实际应用场景来看，这类钢板弹簧普遍适配轻中型载货汽车、低速工程车辆以及部分农用运输装备的后悬架位置，直接承担车架与车桥之间的载荷传递，既要在车辆满载时支撑整车载荷，又要在行驶经过颠簸路面时，通过片间的相对滑动产生阻尼，过滤路面传递的冲击振动，避免刚性冲击直接传递到车架甚至货箱，保障行驶过程中货物的完整性与驾乘的稳定性。

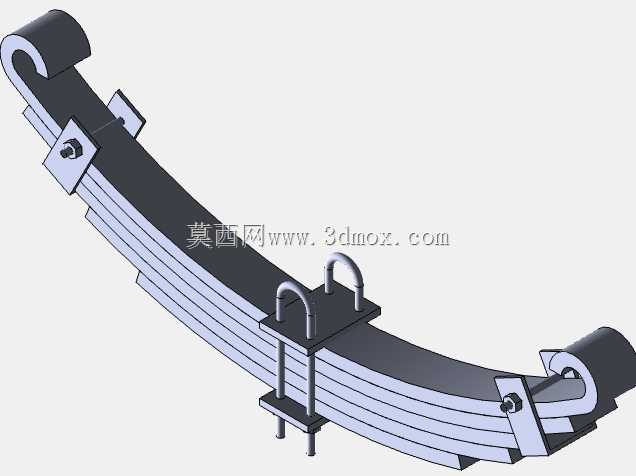

　　从结构功能特性来看，这套钢板弹簧采用不等长的合金弹簧钢片叠合组装，最长的主片两端加工有卷耳结构，前端卷耳通过销轴与车架上的固定支架铰接，作为承载过程中的固定旋转支点，后端卷耳则与可摆动的吊耳结构连接，预留出弹簧受力变形时的长度伸缩余量，避免钢板弹簧在垂直载荷作用下发生弯曲变形时，因为长度方向的约束产生额外的内应力，导致片体过早出现疲劳断裂。多片叠合的设计思路，本质是通过等强度梁的结构逻辑优化材料利用率，每一片弹簧钢片的长度从主片到最短片依次递减，组装完成后整体呈现中间厚两端薄的近似等应力梁形态，相比单片式钢板弹簧，在相同承载能力下可以有效降低整体自重，同时叠片之间的摩擦作用可以在弹簧往复变形时提供一定的阻尼效果，无需额外搭配过大阻尼的减震器就能满足部分工况的减震需求，结构可靠性更高，后期维护成本更低。

　　在安装边界的设计上，整套弹簧的几何尺寸完全匹配常规轻卡后悬架的安装空间，中间位置设计有U型螺栓安装座，通过两个U型螺栓配合上下压板，将整套钢板弹簧的中部牢牢固定在车桥的弹簧座上，保证车桥的驱动力、制动力可以通过弹簧中部的夹紧结构可靠传递到车架端，避免行驶过程中车桥与弹簧之间出现相对位移。主片卷耳的内径尺寸匹配常规规格的悬架销轴，安装时可以直接搭配标准尺寸的橡胶衬套压入卷耳内部，既可以缓冲销轴与卷耳之间的刚性冲击，又能降低行驶过程中铰接位置的异响。弹簧两端卷耳的中心距、中部U型螺栓的跨距、自由状态下的弧高参数，都严格对应目标车型的悬架设计硬点，装车时不需要额外修改支架位置，直接替换同规格的原厂钢板弹簧即可完成装配。

　　设计过程中需要重点考虑的细节，除了常规的强度校核之外，片与片之间的接触状态也做了针对性的结构优化，每一片弹簧片的端部都做了倒角处理，避免片端的尖锐棱边在弹簧反复变形过程中划伤相邻片体的表面，造成应力集中点引发疲劳裂纹。中部的中心螺栓结构将所有弹簧片串联定位，保证组装过程中各片的中心对齐，不会出现片体横向错位的问题，同时中心螺栓的头部沉入最下片弹簧片的沉孔内，避免安装时螺栓头部与车桥弹簧座发生干涉。夹箍结构分布在弹簧片的两侧位置，限制弹簧片在回弹过程中出现过大的横向张开量，避免车辆大幅颠簸时主片承受过大的反向冲击载荷，同时也能减少片间的横向相对滑动，降低异常磨损的概率。

　　从实际使用的角度出发，这类多片钢板弹簧的结构设计容错率更高，当其中某一片弹簧片出现疲劳裂纹甚至断裂时，只需要更换对应损坏的单片即可，不需要整体更换整套弹簧，大幅降低了车辆运营过程中的维护成本。相比空气悬架、单片复合材料弹簧等结构，多片钢板弹簧对恶劣使用环境的适应性更强，在矿区、非铺装路面等重载冲击工况下，不会因为小的磕碰就出现整体失效的问题，是目前经济型商用车、工程车辆悬架系统中性价比最高的弹性承载方案。建模过程中所有的安装孔位、配合尺寸都严格按照实际装车的公差要求设定，相邻片体之间预留了合理的装配间隙，既保证组装后片体之间可以顺畅滑动，又不会因为间隙过大导致片间冲击噪音过大，完全可以直接用于悬架系统的装配干涉校验、运动仿真校核，也可以作为同类型钢板弹簧改型设计的基础参考模型，帮助结构设计人员快速完成悬架系统的匹配设计工作。
