商用车悬架用多片式板簧结构设计

　　做商用车底盘悬架设计快十二年，经手的板簧方案少说有四十多套，这次的多片式板簧结构，是针对总质量12-18吨的中型载货汽车、城郊客运中巴车型做的适配设计，先从安装边界说起，很多新手建模容易忽略卷耳的同轴度公差，这个模型里两端卷耳的内孔直径统一做了32mm，适配市面上主流的M30悬架销轴，卷耳中心距在满载弧高为0的状态下是1280mm，这个尺寸是参考多数中型商用车的前悬架安装点间距定的，不会和车架纵梁的预留孔位产生干涉。

　　实际装车场景里，这类多片板簧是通过U型螺栓固定在车桥上方的板簧座上，前端卷耳通过销轴连接车架上的固定吊耳，后端卷耳连接活动吊耳，用来缓冲车辆行驶过程中钢板形变带来的长度变化，很多人以为板簧只起承载作用，其实它同时承担了导向、减震、传力三个核心功能：垂直方向上缓冲路面传来的冲击载荷，纵向传递驱动力和制动力，横向还要配合稳定杆限制车桥的侧向位移，所以建模的时候每片钢板的曲率都做了渐变处理，最上面的主片曲率半径最小，往下每一片的曲率半径依次增大，自由状态下各片之间只有端部接触，这样空载的时候只有主片和第二片受力，不会因为片间摩擦过大导致悬架过硬，空载行驶的平顺性会好很多，满载的时候各片逐步贴合，整体刚度呈非线性上升，刚好匹配满载时的大承载需求。

　　设计思路上没有盲目追求少片簧的轻量化，毕竟目标车型是走城郊非铺装路面的运营车辆，多片结构的冗余度更高，就算某一片出现疲劳裂纹，也不会立刻导致悬架失效，给驾驶员留足够的应急维修空间，片与片之间的接触端部做了倒角处理，避免应力集中导致的早期断裂，中间的中心孔位置做了凸台定位，装配的时候U型螺栓打紧后不会出现片间窜动，很多现场反馈的板簧异响问题，其实就是建模时没考虑片间的接触间隙，预留了0.1-0.2mm的间隙，配合后期装配的石墨润滑脂，能大幅降低片间摩擦的异响概率。

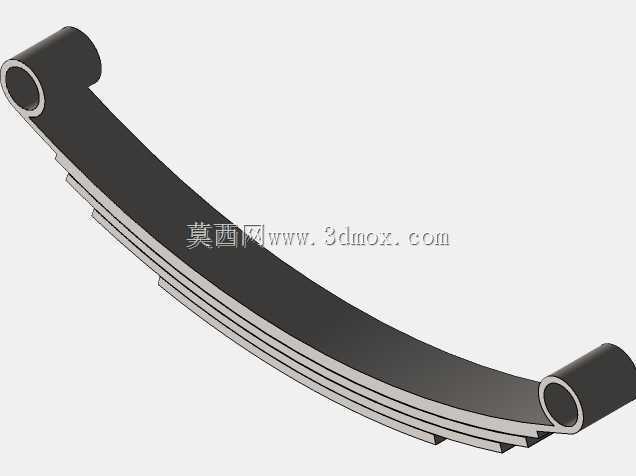

　　外形尺寸上，板簧总成的最大宽度是75mm，每片钢板的厚度是10mm，一共6片，总厚度在自由状态下是62mm，满载静挠度控制在35-40mm区间，这个参数是匹配前桥减震器阻尼做的，不会出现减震器拉到底或者顶死的情况，卷耳的位置做了加强包边，主片卷耳内部加了衬套安装位，适配橡胶或者尼龙衬套，能过滤掉路面传来的高频振动，避免销轴的异常磨损。

　　之前做过同类型的板簧失效分析，八成的断裂都出现在卷耳和片端接触位置，所以这次建模的时候特意在主片卷耳和第二片的接触位置做了应力卸载槽，把集中应力分散到更大的接触面上，模拟满载冲击工况的时候，最大应力值控制在650MPa以下，远低于60Si2Mn弹簧钢的屈服强度，疲劳寿命能满足运营车辆30万公里以上的使用要求。另外安装边界上，板簧座的接触面宽度做了70mm，U型螺栓的中心距是92mm，适配市面上多数中型商用车的前桥板簧安装座尺寸，不用额外改动车桥或者车架结构就能直接替换装车，对于改装厂或者维修市场来说适配性很强。

　　很多刚接触底盘设计的工程师容易把板簧当成简单的钢板堆叠，其实每一片的长度、曲率、厚度都要经过刚度匹配计算，片数太少刚度不够容易断，片数太多片间摩擦过大平顺性差，这个结构的刚度梯度是经过反复迭代的，空载刚度大概是120N/mm，满载的时候刚度上升到220N/mm，刚好覆盖空载到满载的载荷变化区间，不会出现空载颠簸、满载打底的情况。还有一个细节，最下面的几片板簧端部做了切角处理，减少和上一片的接触面积，降低摩擦产生的噪音，同时也能减少应力集中点，提升整体的使用寿命。
