板翅式液液换热单元结构设计

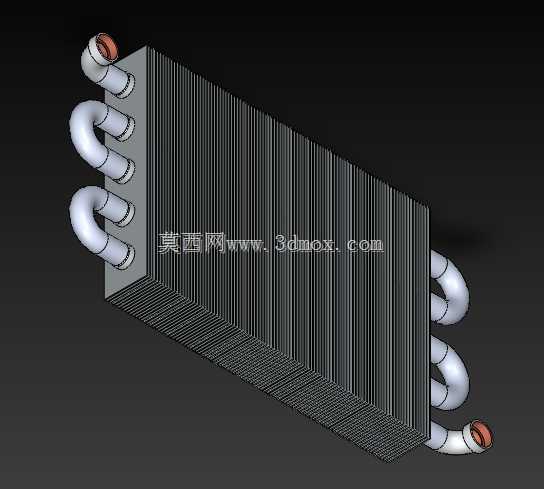

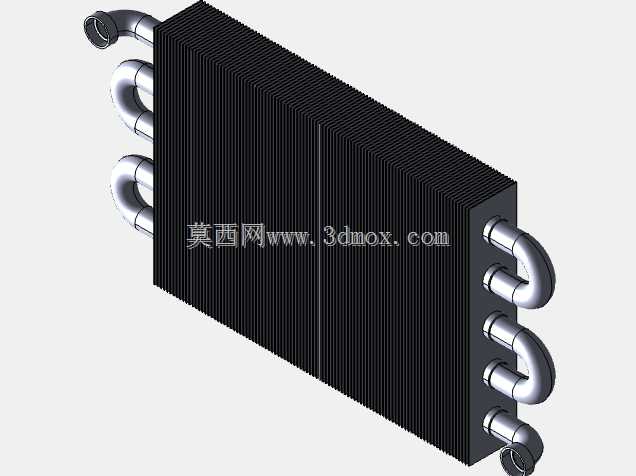

　　在工业流体温控、工艺介质热量回收的场景里，这类板翅结构的液液换热单元是热管理系统里的核心执行部件，区别于常规管壳式换热器的大体积设计，该结构主打紧凑空间下的高效换热，常被集成在液压系统温控回路、小型工艺装置余热回收段、精密设备冷却单元中，适配安装空间受限但换热负荷有明确要求的工况。从结构组成来看，整个换热单元分为芯体与外接管路两部分，芯体采用密集叠置的平直翅片与隔板交替堆叠的结构，相邻层隔板之间形成独立的流体流道，两种需要换热的介质分别在间隔的流道内流动，通过翅片与隔板完成热量传递，翅片的存在一方面大幅拓展了换热接触面积，另一方面可以对流体形成扰流，破坏层流边界层，提升整体换热系数，相比光板换热结构，同体积下换热效率能提升数倍。

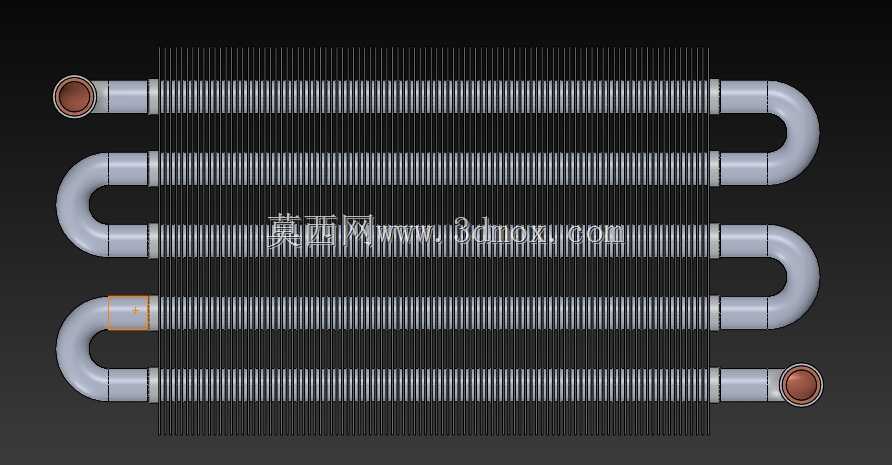

　　外接管路采用弯管结构设计，进出口分别布置在芯体的两个相邻侧面，每侧设置三个接口，可根据实际流量需求选择单路通流或多路并联的配管方式，弯管的转弯半径经过校核，既保证管路内部流道平滑无突变，降低流体局部阻力损失，也避免了管路与芯体边缘、安装周边结构的干涉，管路端部采用标准接口形式，可直接对接现场的硬管或软管总成，无需额外制作过渡接头。设计过程中首先要核算换热负荷与流道阻力的匹配关系，翅片的间距、高度参数直接决定了流道的通流截面积与换热面积，若翅片过密，虽然换热面积更大，但流体通过的阻力会急剧升高，需要匹配更高扬程的输送泵，带来额外的能耗；若翅片间距过大，则换热面积不足，无法达到设计的换热温差要求，因此需要结合两种换热介质的流量、进出口温差、粘度参数反复迭代计算，确定最优的翅片参数。

　　其次要考虑芯体的承压能力，隔板与翅片之间采用钎焊工艺连接为整体，焊接后的芯体需要承受两侧流体的工作压力，设计时隔板的厚度、翅片的支撑密度都要经过强度校核，避免在工作压力下出现隔板变形、焊缝泄漏的问题，尤其是两侧流体存在压差的工况下，还要对隔板的受压变形量做有限元验证，防止变形量过大挤压流道导致通流面积减小。外形尺寸方面，该换热单元整体为长方体芯体加侧伸管路的结构，芯体的长宽高尺寸适配常规的机柜安装空间，侧伸的弯管接口突出芯体侧面的长度经过控制，安装时预留的操作空间只需满足管路接头的拆装需求即可，不需要额外预留过大的检修空间，安装边界上，芯体的背部为平整安装面，可通过压板或支架直接固定在安装基座上，安装孔位的间距按照通用安装规范设置，可兼容同规格换热单元的替换安装，不需要重新加工安装基座。

　　在实际使用中，该结构的换热单元可实现两种液态介质之间的热量传递，比如在液压系统中，可以将高温液压油的热量传递给冷却水，将液压油温度控制在合适的工作区间，避免液压油高温变质导致的系统故障；在小型工艺装置中，可以将高温工艺流体的余热传递给待加热的进料流体，回收余热降低生产过程的能耗。流道设计上采用了逆流布置的形式，两种介质在芯体内的流动方向相反，可以获得更大的对数平均温差，进一步提升换热效率，同时翅片表面做了平整化处理，减少流体中的杂质在流道内沉积的概率，降低长期使用过程中因流道堵塞导致的换热效率衰减。管路与芯体的连接位置做了加强焊接处理，避免设备运行过程中因管路振动导致的焊缝开裂问题，接口的同轴度经过严格控制，对接管路时不会出现强制对中的情况，减少装配应力对设备寿命的影响。
