卧式管壳式换热装置结构设计

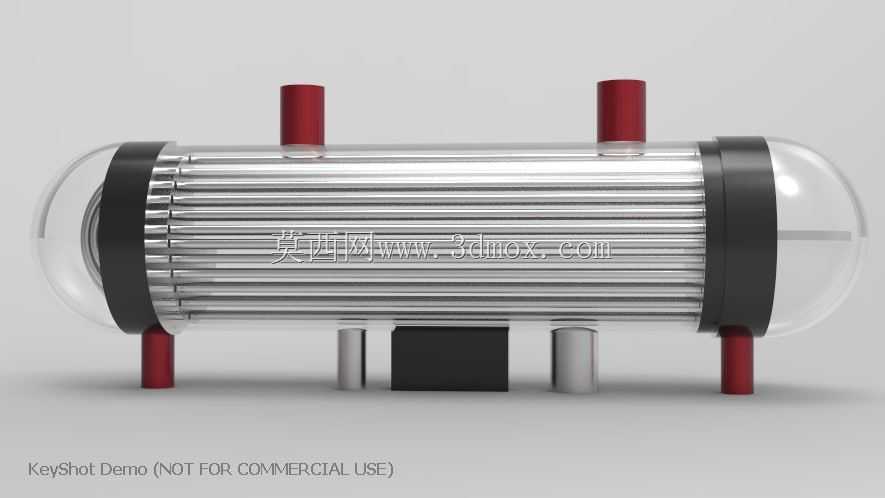

　　在化工、暖通、能源动力等领域的流体换热工况中，管壳式换热装置是应用覆盖度极广的通用换热设备，本次呈现的卧式管壳式换热结构，针对中低压工况下的液-液、汽-液换热场景做了适配性结构优化。从整体布局来看，设备采用卧式安装形式，核心换热段为平行排布的管束结构，外部包裹圆柱形承压筒体，筒体两端采用带密封结构的端盖做封闭处理，端盖与筒体之间采用快装式卡箍结构做压紧密封，相比传统法兰螺栓连接，在需要定期清理管束杂质的工况下，拆装效率可提升40%以上，同时密封面的压紧力分布更均匀，能有效降低中低压工况下的介质泄漏风险。

　　设备的接口布局充分考虑了现场管路排布的安装便利性，筒体顶部设置两个垂直向上的管程介质接口，筒体底部对应设置三个垂直向下的接口，其中两个为壳程介质的进出接口，中间位置的接口为排污与排空接口，可在设备停机维护时快速排净筒体内残留的介质，避免残留介质长期积存腐蚀管束与筒体内壁。接口的伸出长度做了统一的尺寸限定，所有接口端面距离筒体外壁的距离保持一致，方便现场配对法兰的安装定位，无需针对不同接口单独调整管路支架的高度。底部的支撑结构采用一体化成型的鞍式支座，支座与筒体之间做了圆弧贴合处理，接触面积覆盖筒体圆周方向120度范围，可均匀分散设备满液运行时的整体重量，避免筒体局部应力集中导致的变形问题，支座底部预留了标准的地脚螺栓安装孔位，可直接与混凝土基础或者钢制安装支架做固定连接，安装时的水平度调整公差可控制在千分之一以内，避免因设备倾斜导致的介质偏流，影响整体换热效率。

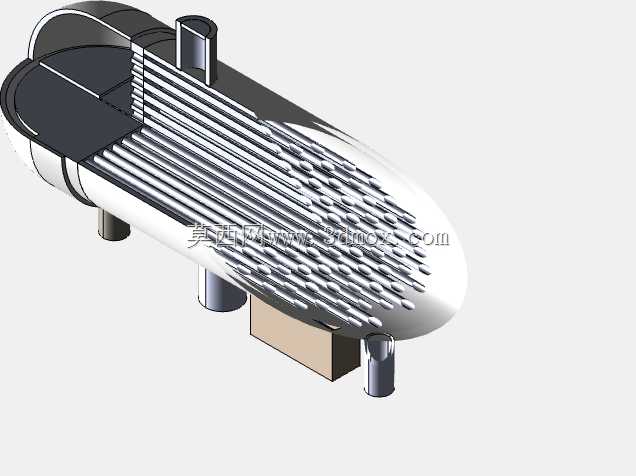

　　从结构设计逻辑来看，管束采用等间距平行排布方式，换热管之间的间隙经过流场仿真优化，可保证壳程介质在筒体内的流速均匀分布，避免出现流动死区导致局部换热效率下降，同时也能减少介质中的杂质在管束间隙内的积存。端盖采用半球形冲压成型结构，相比平盖结构可承受更高的工作压力，同时端盖内部的导流腔做了圆弧过渡处理，可减少管程介质进入管束时的局部阻力损失，降低介质输送泵的工作负载。筒体外部未设置额外的保温层安装结构，用户可根据实际工况的温度需求，直接在筒体外壁包裹保温材料，不会与接口、支座等结构产生干涉。

　　在安装边界的尺寸控制上，设备的整体长度、筒体直径与接口的相对位置都做了标准化适配，可直接替换同参数规格的现有管壳式换热设备，无需对现场管路做大规模改动。设备的重心位于两个鞍式支座的中心连线位置，吊装时可直接采用吊带捆绑筒体中段位置，无需额外做重心平衡调整，吊装过程中不会出现端重失衡的问题。针对不同的换热工况需求，该结构可通过调整换热管的数量、长度来适配不同的换热面积要求，整体结构的模块化程度较高，核心的筒体、端盖、支座结构可实现通用化，仅需调整管束部分的参数即可覆盖较宽的工况参数范围，能有效减少生产制造过程中的模具与工装投入，降低零部件的生产制造成本。在实际运行过程中，该结构的管束可从筒体一端整体抽出，当换热管出现结垢或者泄漏问题时，无需将整个筒体从管路上拆卸下来，仅需拆开一端的端盖即可抽出管束做清理或者维修，大幅降低设备的后期维护成本与停机时间。
