大疆Osmo Action运动相机TPU保护壳带ND滤镜适配结构

　　在户外极限运动拍摄、穿越机挂载航拍、vlog日常记录等场景中，运动相机的防护与光学配件适配一直是从业者和爱好者关注的核心问题。这款适配大疆Osmo Action 3、4、5代运动相机的TPU保护结构，从实际使用的痛点出发做了针对性的结构设计，解决了常规保护壳无法兼容外接滤镜、前屏易刮花、挂载时缺乏支撑的常见问题。

　　从实际使用场景来看，穿越机高速飞行时的异物撞击、山地骑行时的泥沙飞溅、滑雪场景下的低温磕碰，都很容易对运动相机的镜头、前屏造成不可逆的损伤，而常规的全包保护壳往往会遮挡镜头周边的安装位，导致ND滤镜、CPL偏振镜这类常用光学配件无法正常安装，很多用户只能在防护和光学配件之间二选一，这款结构刚好填补了这个使用空白。

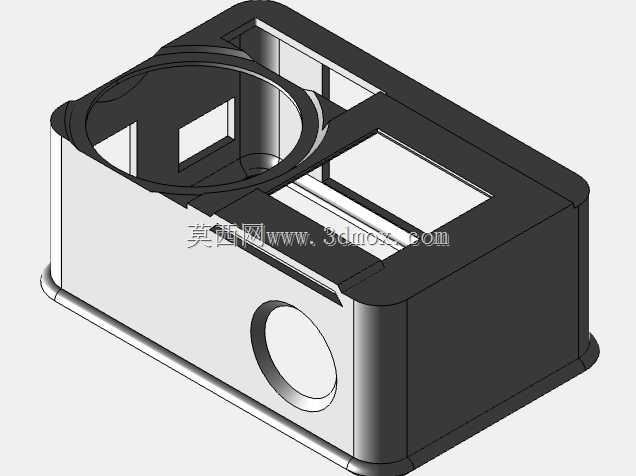

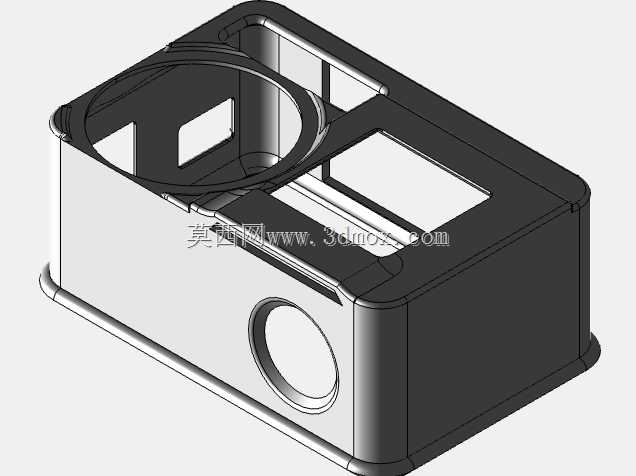

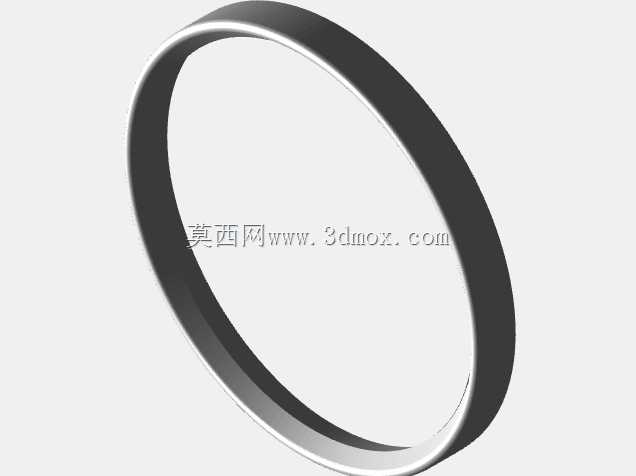

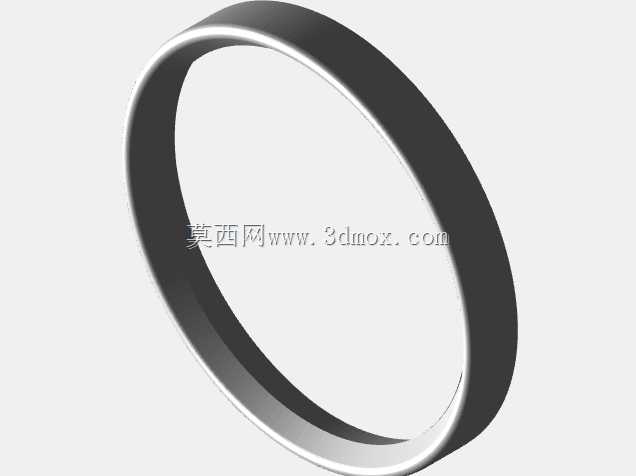

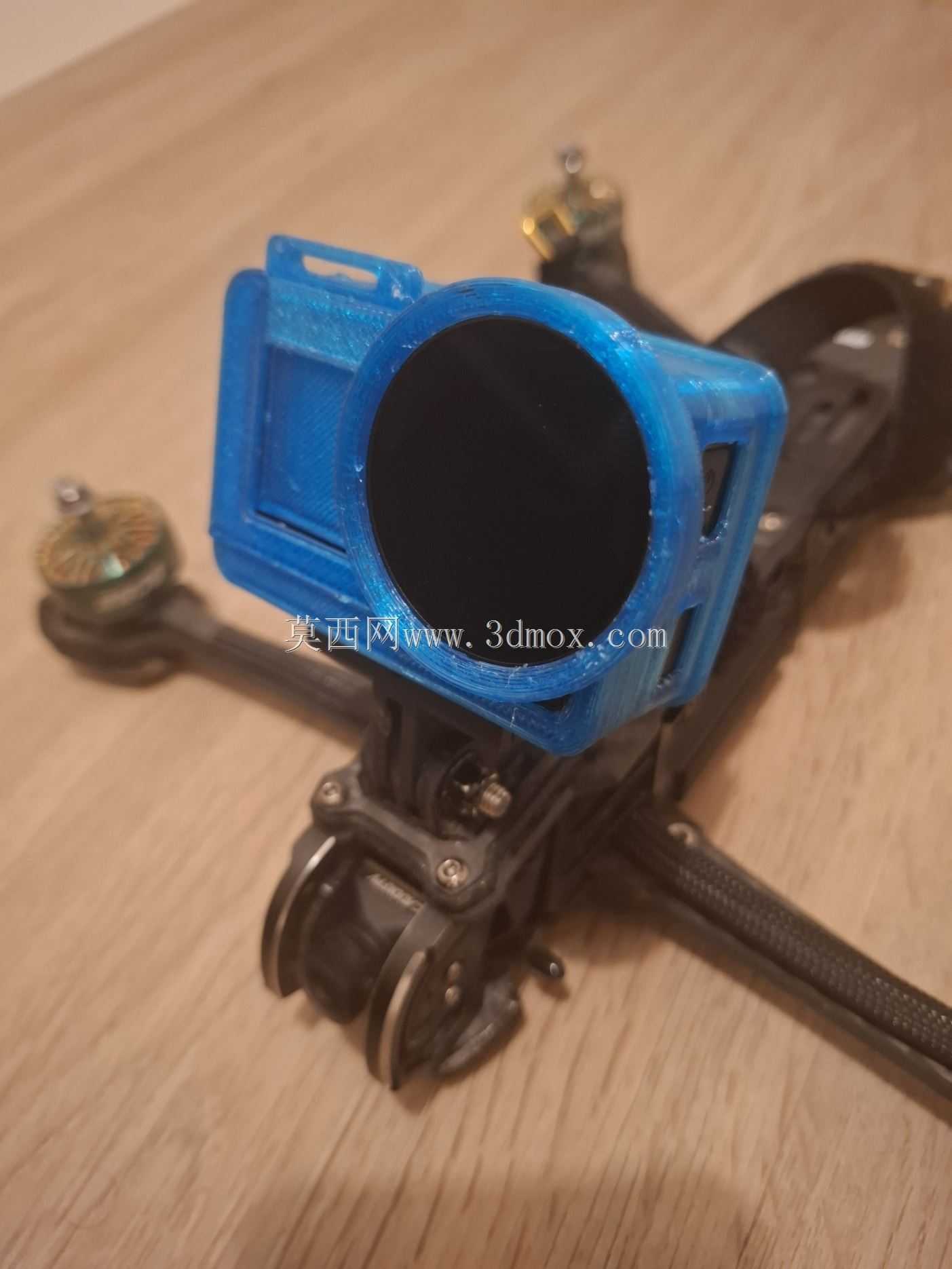

　　结构设计上，主体采用TPU材质的柔性防护思路，区别于硬壳的刚性磕碰易开裂问题，TPU的邵氏硬度控制在适合3D打印FDM工艺的区间，既能够吸收撞击时的冲击力，又不会因为过软导致安装后松旷。镜头位置做了可更换的保护环结构，保护环的内径尺寸严格匹配Freewell品牌ND-CPL滤镜的安装公差，环壁厚度控制在1.2mm，既保证安装滤镜时的定位精度，又不会因为壁厚过大遮挡镜头边缘的成像视野，出现暗角问题。如果用户使用其他品牌的滤镜或者改装镜头，只需要调整切片软件里保护环的尺寸参数，不需要重新打印整个保护壳主体，大幅降低了改装的材料成本和时间成本。

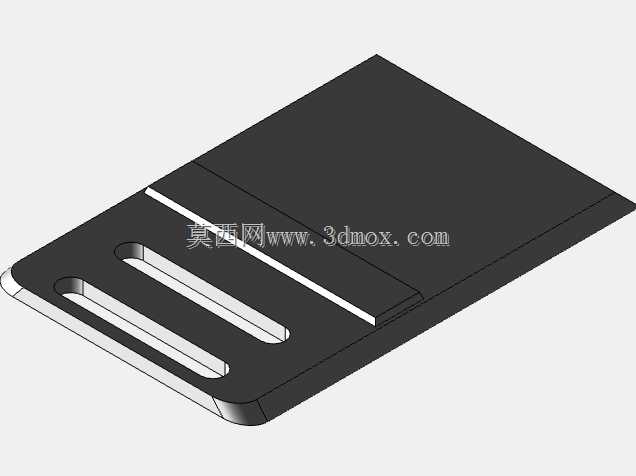

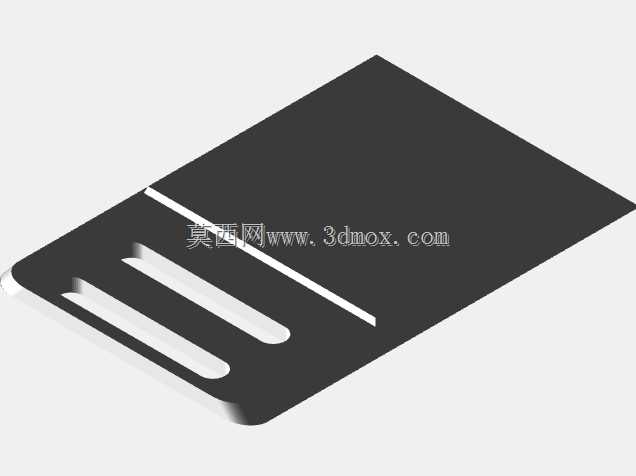

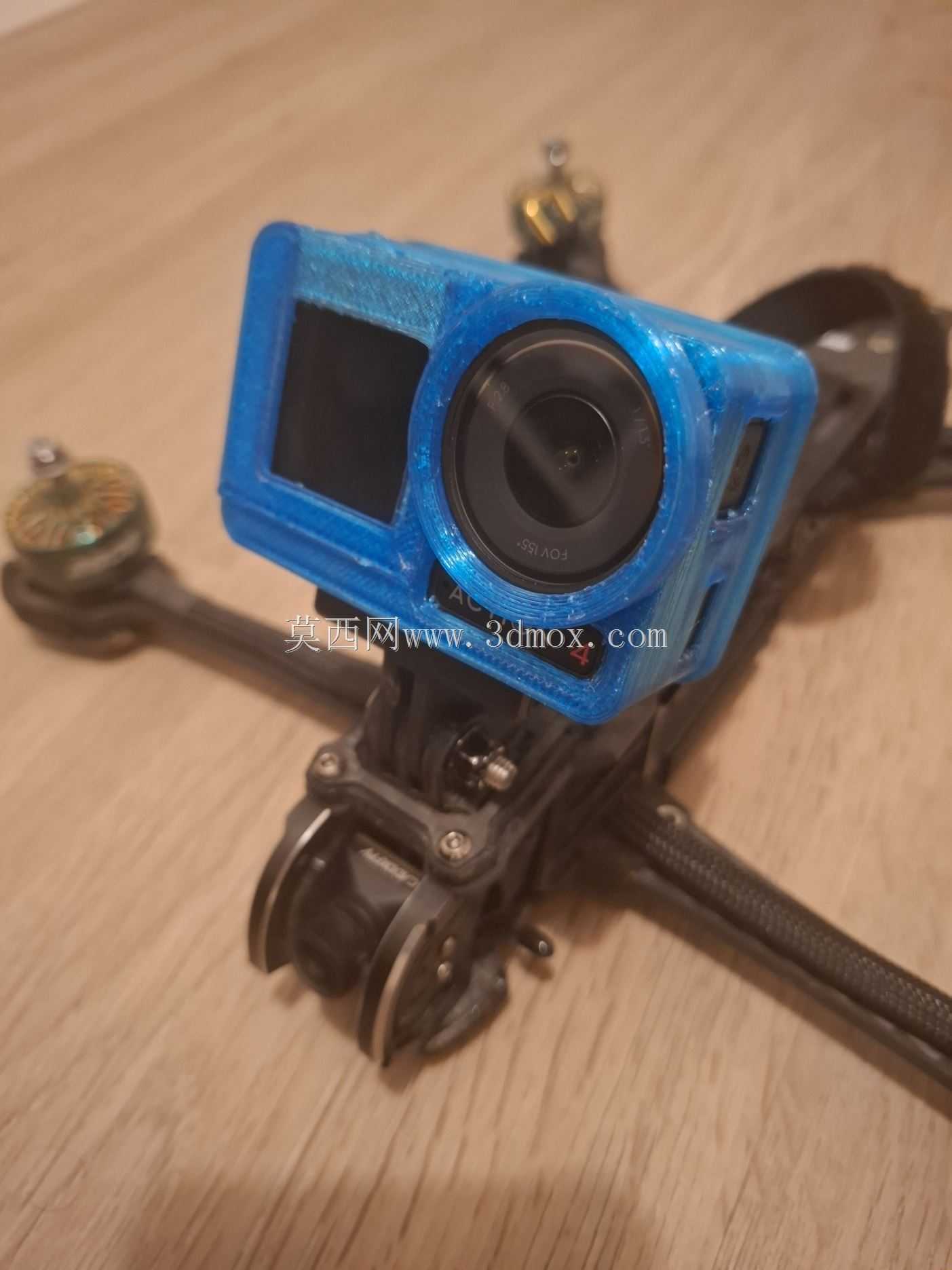

　　前屏位置设计了可拆卸的保护结构，不需要使用前屏的时候可以把保护盖扣上，避免尖锐物体刮花屏幕涂层，需要操作前屏参数或者查看拍摄画面的时候可以直接拆下，不需要取下整个保护壳。保护壳顶部预留了有机支撑的安装位，这个结构是专门针对穿越机挂载场景设计的，常规的运动相机挂载只靠底部的1/4螺孔固定，高速飞行时的气动阻力会让相机产生高频振动，不仅影响画面清晰度，长时间振动还可能导致螺孔松脱，有机支撑位可以配合扎带或者减震球，把保护壳和穿越机的机架做多点固定，大幅降低振动传递到相机的幅度。

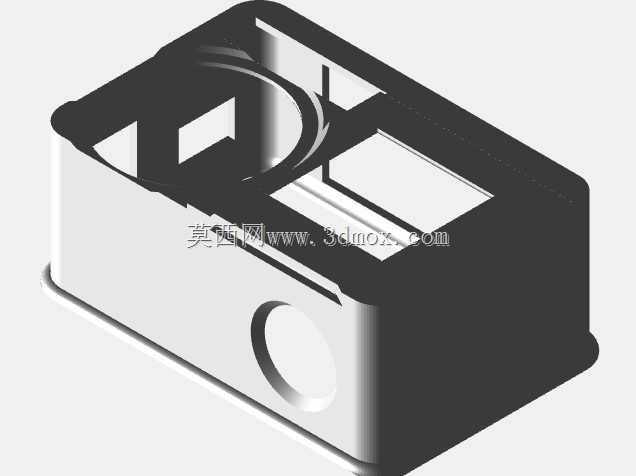

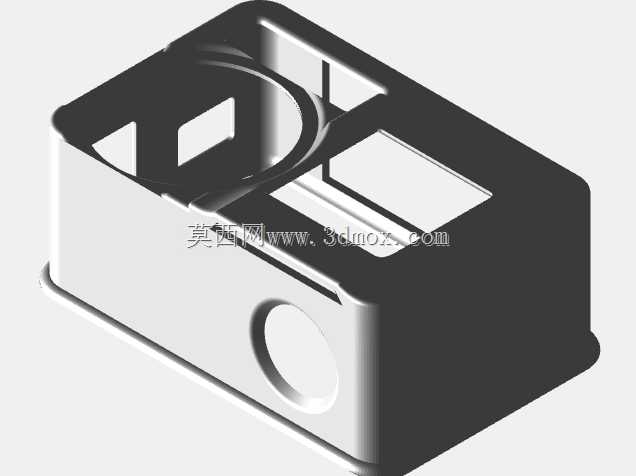

　　安装边界方面，保护壳的内轮廓完全贴合Osmo Action 3-5代的机身曲面，所有按键、侧开电池仓的位置都做了精准的避空，安装后不会影响按键的按压手感，也不需要拆下保护壳就能更换电池和内存卡。背部屏幕的周边设计了外环卡扣结构，这个结构是为了适配屏幕保护膜的扣合安装预留的，目前的结构版本已经预留了卡扣的安装位，后续如果有适配的屏幕保护盖可以直接卡入，不需要重新修改主体结构。打印的时候可以根据自己的使用需求选择是否做圆角处理，带圆角的版本抗跌落性能更好，不带圆角的版本安装精度更高，适合对滤镜同轴度要求高的航拍场景。

　　从结构工程师的角度看，这款设计没有做多余的装饰性结构，所有的结构特征都对应实际使用中的具体需求：镜头保护环的台阶高度刚好比滤镜外表面高出0.8mm，相机镜头朝下放置的时候，滤镜表面不会直接接触桌面，避免磨花滤镜镀膜；保护壳两侧的镂空结构一方面是为了减轻整体重量，减少穿越机的负载，另一方面是为了保证相机的散热，长时间录制4K视频的时候，相机的热量可以通过镂空位置快速散出，不会因为保护壳包裹导致过热降频；底部的1/4螺孔位置做了金属螺母的预埋槽，打印的时候可以把铜螺母热熔进去，避免反复拆装螺孔滑牙，比直接在TPU上攻丝的耐用度高很多。

　　实际测试中，这款保护壳在-10℃的低温环境下依然保持足够的韧性，不会像PLA材质的保护壳那样低温脆裂，常温下的抗冲击性能可以承受1.5米高度自由落体到水泥地面的冲击，镜头和屏幕位置都不会直接接触地面。安装ND滤镜之后，保护环和滤镜之间的配合间隙控制在0.1mm以内，飞行过程中不会出现滤镜松动移位的问题，也不会因为间隙过大导致滤镜歪斜影响成像效果。
