贴片式无源晶振电子元件三维结构

　　做消费类电子主板布局的时候，这类贴片晶振是绕不开的基础元件，最早接触这类封装还是在做便携测温枪的主控板时，当时为了把整板厚度压到6mm以内，插件晶振的高度完全没法满足要求，只能选这类SMD封装的贴片晶振，那时候第一次注意到这类元件的焊盘设计、本体公差对SMT良率的影响，后来做过几次不同尺寸贴片晶振的封装库，也踩过不少选型和布局的坑。

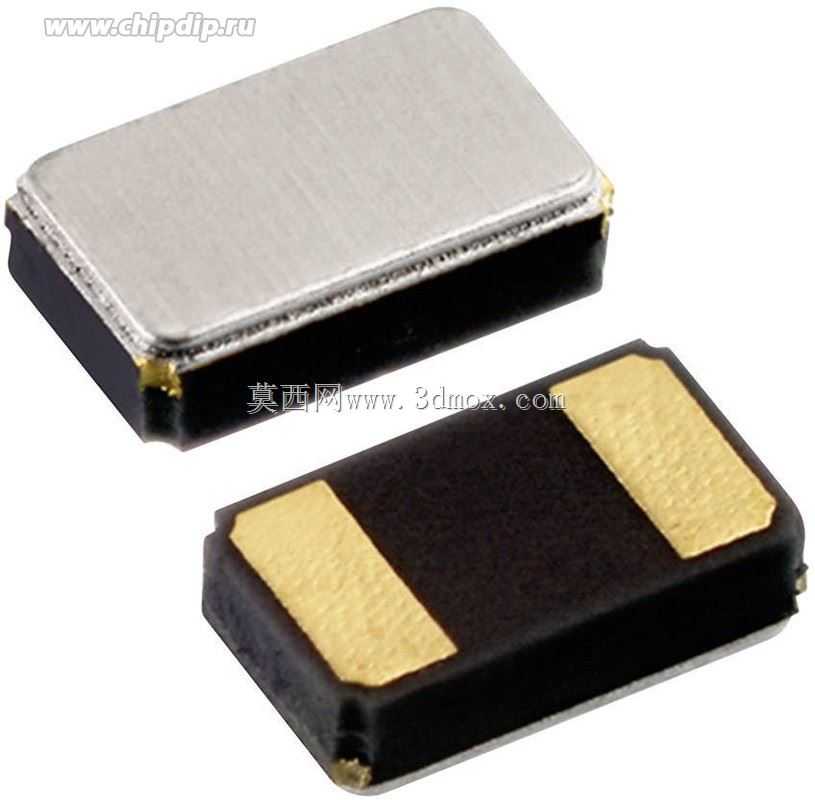

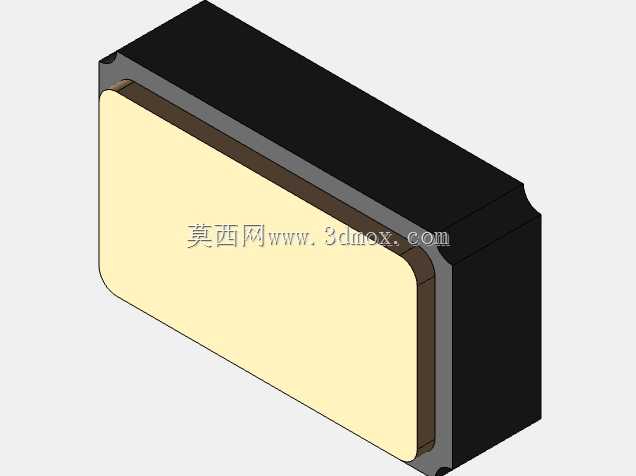

　　这个模型还原的是常规贴片晶振的实际外形结构，金属上盖和黑色塑封基座的配合边界做的很准，两端的镀金焊盘位置、厚度都和实际物料一致，做PCB布局的时候，最容易出问题的就是焊盘尺寸和元件本体的偏移量，很多新手画封装的时候直接抄 datasheet 上的标称尺寸，忽略了塑封基座的边角圆角、金属盖的冲压外翻边，实际过回流焊的时候容易出现立碑、偏移，甚至焊盘和金属盖短路的问题，这个模型把这些容易被忽略的细节都做出来了，不管是做封装校验还是整板的结构干涉检查都能用。

　　从实际应用场景来说，这类晶振常用在单片机最小系统、蓝牙模块、实时时钟电路里，给主控芯片提供稳定的基准时钟频率，不同的负载电容参数对应不同的外围电路匹配，不过从结构设计的角度，更需要关注的是它的安装边界：这类贴片晶振的常规厚度在1.2mm到1.5mm之间，做结构堆叠的时候，晶振上方不能有金属屏蔽罩的压边，也不能和电池、FPC排线有硬接触，很多便携设备摔过之后出现时钟不准、不起振的问题，除了焊盘虚焊，很多时候是晶振本体被挤压导致内部晶片碎裂。

　　设计这个三维模型的时候，首先是还原实际物料的装配公差，金属上盖和塑封基座的扣合位置做了0.05mm的配合间隙，和实际生产中的冲压扣合工艺一致，两端的焊盘做了轻微的下沉处理，模拟实际元件焊盘和基座的高度差，避免做装配仿真的时候出现焊盘和PCB表面干涉的问题。外形尺寸上严格对应7*3.2mm的贴片封装规格，长度方向的公差控制在±0.1mm，宽度方向±0.08mm，和市面上主流厂商的同规格物料尺寸完全匹配，不用再单独调整尺寸就能直接用到整板装配里。

　　做结构评审的时候，很多结构工程师容易忽略晶振的布局位置，把晶振放在板边靠近螺丝柱的位置，打螺丝的时候应力顺着PCB传导到晶振焊盘，很容易导致晶振内部的晶片出现隐裂，前期做三维布局的时候，把这个模型放到PCB对应位置，就能直观检查晶振和周边结构件的安全距离，一般来说晶振周边1mm范围内不要布置高于晶振本体的元件，上方3mm范围内不要有结构件的压接区域，焊盘周边不要走高速信号线，避免干扰时钟信号。另外这类晶振的金属上盖是接地的，做EMC整改的时候有时候会在金属盖上加导电泡棉接屏蔽罩，模型里也还原了金属盖的表面粗糙度，做导电泡棉压缩量仿真的时候，能更准确计算接触压力。

　　之前做一款手持POS机的时候，曾经因为晶振选型时只看了电气参数，没注意本体厚度，选了1.8mm厚度的同封装晶振，结果组装的时候屏蔽罩刚好压在晶振上，量产的时候出现了3%的不起振不良，后来重新改板调整了晶振位置，还专门找供应商要了不同批次晶振的实际尺寸公差，做了三维装配的公差仿真，才把问题解决。如果一开始就有准确的三维模型，在布局阶段就能发现厚度超差的问题，不用等到打样组装才发现问题，能省不少改板和试产的成本。

　　这个模型的细节处理也考虑到了生产实际，塑封基座的边角做了R0.2mm的圆角，和实际注塑成型的工艺一致，没有做尖锐的直角，焊盘的表面做了镀金层的质感区分，金属上盖的表面做了轻微的拉丝纹理，和实际冲压金属盖的表面处理一致，不管是做产品渲染展示，还是做生产装配的工艺仿真，都能满足精度要求。对于刚接触电子结构设计的工程师来说，通过这个模型也能直观了解贴片晶振的实际结构，在选型和布局的时候避开常见的设计坑，减少后期试产的问题。
