立式加厚储水罐体三维结构设计

　　日常工程场景里，这类立式储水罐体的应用覆盖范围极广，从民用建筑的二次供水中转、小型生产车间的工艺用水暂存，到户外临时作业点的生活用水储备，甚至部分农业场景的水肥混合储液环节，都能见到这类结构的身影。不同于大型焊接钢制储罐，这类滚塑成型的塑料罐体主打中小容积的储水需求，安装不需要做重型混凝土基础，普通硬化地面就能直接放置，搬运和移位的成本远低于金属储罐，在分散式供水、临时储水场景里的适配性极强。

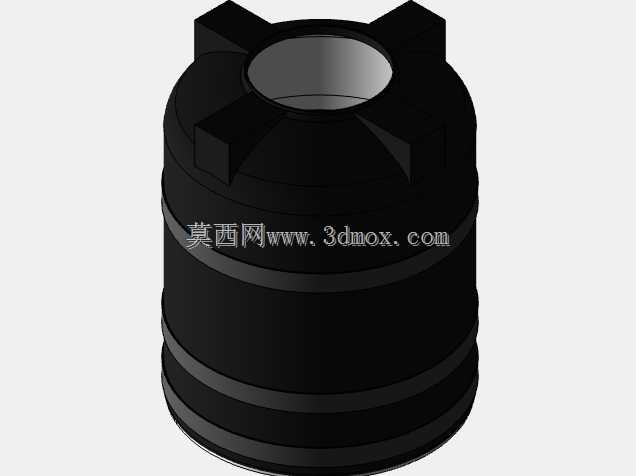

　　从结构设计逻辑来看，罐体顶部做了四个对称分布的凸耳结构，这部分不是装饰性设计，一方面是作为吊装受力点，罐体空箱或者满水状态下，吊带可以直接卡入凸耳的间隙位置，起吊时不会出现滑移脱落的问题，不需要额外焊接吊耳或者捆绑固定；另一方面凸耳也强化了顶部开口区域的结构强度，顶部开口是安装进水接口、液位计、人孔盖的位置，日常开盖检修、接管道时的外力会直接作用在开口边缘，四个凸耳相当于给开口做了径向的加强筋，避免长期使用后开口区域出现应力开裂。

　　罐体的周向分布了多道环形凸起加强筋，这是滚塑罐体设计里的典型结构，因为塑料材质的刚性远低于钢材，满水状态下罐壁会承受均匀的静水压，越靠近罐体底部的水压越大，如果没有环形加强筋的约束，罐壁很容易出现鼓胀变形，长期反复形变还会加速材料的蠕变老化。这些环形筋的深度、宽度都是根据罐体的额定容积、壁厚做匹配设计的，既不会因为筋位过深导致滚塑成型时出现壁厚不均，也不会因为筋位太浅起不到加强作用。同时环形筋也给罐体的堆叠、抱箍固定提供了卡位，部分需要架空安装的场景，抱箍可以直接卡在环形筋的凹槽位置，不需要额外做防滑处理就能保证固定的可靠性。

　　顶部的开口采用内凹式设计，开口边缘做了加厚翻边，安装密封盖的时候，翻边的平面度直接决定了密封性能，设计时特意把翻边的厚度做到比罐壁平均厚度厚30%左右，避免拧紧紧固件的时候翻边出现翘曲导致漏水。罐体底部做了微弧过渡，没有直角结构，一方面是滚塑工艺的要求，直角位置很难做到壁厚均匀，容易出现应力集中点，另一方面弧形底也能让罐内的沉积物自然汇聚到最低处，方便排污的时候彻底排空，不会出现长期积水积污的死角。

　　从安装边界来看，这类罐体的外径尺寸控制在常规入户门、货运电梯的通行宽度以内，不需要拆分就能直接运到室内安装点，罐体的高度设计也适配常规厂房、民房的层高，顶部预留的操作空间足够完成开盖、接管道的作业。安装时只需要保证放置地面的水平度误差在允许范围内，不需要额外做固定连接，满水后的自重就足以保证罐体不会出现滑移，抗风、抗意外碰撞的能力也能满足普通户外场景的使用要求。

　　在功能适配性上，罐体的材质本身具备耐水腐蚀、耐一般弱酸弱碱的特性，除了储存常温清水之外，也可以用来储存部分中性的化工液体、农业用肥水溶液，应用场景的拓展性很强。设计时也预留了接口改装的余量，用户可以根据自己的使用需求在罐体侧壁开孔加装出水龙头、液位传感器、溢流管道，不需要额外做结构加强，因为罐壁的壁厚本身就预留了开孔后的强度余量，只要做好开孔处的密封处理，就不会出现渗漏或者结构强度不足的问题。

　　很多人在选型这类储水罐的时候容易忽略顶部凸耳和环形筋的结构细节，实际上这两个结构直接决定了罐体的使用寿命和安装便利性，没有凸耳的罐体吊装时只能捆绑罐身，很容易把罐壁勒变形，而没有足够环形筋的罐体，使用一两年后就会出现罐壁鼓胀，甚至焊缝（实际是滚塑融合缝）开裂漏水的问题。这个三维模型完整还原了罐体的所有结构细节，包括加强筋的尺寸、凸耳的卡位、开口翻边的厚度，做给排水系统设计、临时供水方案设计的时候，可以直接把这个模型导入装配体里做空间校验，核对安装空间、管道接口的匹配度，避免现场安装时出现尺寸干涉的问题。
