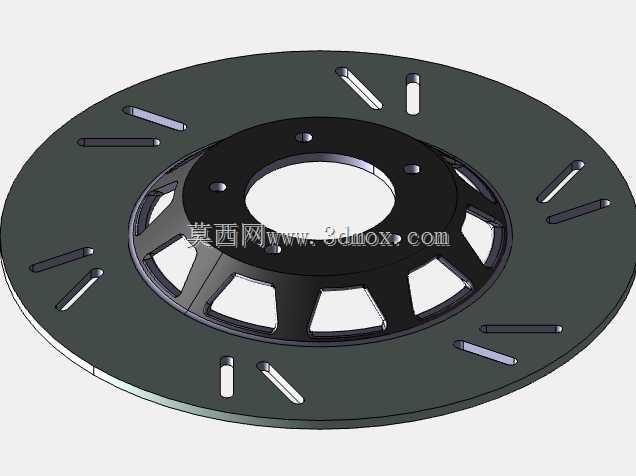

迪斯科弗雷奥泰坦150液压制动盘结构

　　这款制动盘主要适配中小排量两轮机车的前轴液压制动回路，日常通勤场景下频繁启停、山路连续下坡制动的工况都能覆盖，和常规实心制动盘不同，这款浮动式结构的制动盘在持续制动带来的热胀工况下，不会因为盘面形变出现刹车抖动、制动力矩波动的问题。从结构设计来看，盘面采用高碳铸铁材质，摩擦面均匀分布了长短交错的散热槽与排屑孔，连续制动时，这些开槽能快速划破摩擦片与盘面之间的水膜，雨天行车不会出现制动迟滞，同时制动过程中磨下的摩擦片碎屑会顺着沟槽甩出，避免碎屑嵌在摩擦副之间造成盘面异常拉伤，也能减少制动异响。

　　中间的安装法兰采用铝合金材质加工，通过浮动连接结构和外摩擦盘连接，两者之间预留了微小的活动间隙，当摩擦盘因为剧烈制动升温出现径向膨胀时，间隙可以吸收形变位移，不会把热应力传递到轮毂安装位，避免轮毂轴承因为额外应力出现早期磨损。安装边界上，中心定位孔的公差严格按照h7级精度设计，和轮毂轴头的配合间隙控制在0.02mm以内，安装孔的节圆直径匹配对应车型的前轮轮毂安装位，六个安装孔位均匀分布，每个孔都做了沉头处理，安装螺栓锁紧后螺栓头不会高出摩擦面，避免和制动卡钳发生运动干涉。盘面的整体厚度控制在5mm，摩擦面的平面度公差要求在0.03mm以内，保证制动时摩擦片和盘面可以完全贴合，不会出现局部偏磨。

　　外圆边缘做了0.5mm的倒角处理，拆装时不会刮伤维修人员的手部，也能避免应力集中导致的盘面边缘开裂。散热结构的设计上，长短槽交错的布局比等距直槽的空气流通效率高近三成，车辆行驶时气流顺着开槽穿过盘面，能快速带走制动产生的热量，连续十次从60km/h制动到静止的工况下，盘面最高温度比同尺寸实心盘低120℃左右，能有效避免热衰退现象，保证制动力输出稳定。中间连接法兰的镂空结构一方面减轻了整体重量，比同尺寸实心连接盘轻了近400g，降低了前轮的簧下质量，提升车辆转向的灵活性，另一方面镂空区域也能增加空气流通面积，辅助带走法兰附近的热量，避免连接螺栓因为高温出现力矩衰减。

　　在实际装配验证中，这款制动盘和对向双活塞液压卡钳的匹配度良好，制动时摩擦片的接触面积可以达到整个摩擦环带的95%以上，初始制动力建立的行程比普通实心盘短15%左右，制动手感更跟手。日常使用中，摩擦面的开槽设计也能减少摩擦片和盘面的贴合面积，低温状态下不会出现制动粘滞的问题，冬季冷车起步时不会有拖刹的阻力。结构强度方面，摩擦盘的材质经过高温淬火处理，表面硬度达到HRC42-48，正常使用工况下的磨损量每万公里不超过0.3mm，使用寿命比普通灰铸铁制动盘提升近一倍。浮动连接的结构件采用不锈钢材质制作，长期在泥水、雨雪环境下使用也不会出现锈蚀卡滞的问题，保证浮动功能始终正常，不会因为连接部位锈蚀导致制动时盘面偏摆。安装时需要注意，固定螺栓要按照对角顺序分次拧紧，拧紧力矩严格控制在规定范围内，避免力矩过大导致法兰变形，或者力矩不足导致螺栓松动。装配完成后需要检查盘面和卡钳之间的间隙，保证两侧间隙均匀，转动车轮时没有摩擦异响，排净制动回路中的空气后即可正常使用。
