汽车盘式制动用转子连接轮毂结构

　　在乘用车与轻型商用车的盘式制动系统布局中，这类转子连接轮毂是衔接制动盘、轮端轴承与车轮总成的核心承载零件，日常行驶过程中既要传递驱动与制动扭矩，还要承受过弯、颠簸路面带来的多向交变载荷，其结构合理性直接决定制动系统的工作稳定性与轮端运转平顺性。从实际装车场景来看，该零件适配常规浮钳式盘式制动结构，多用于前置前驱车型的前轮轮端，也可匹配部分四驱车型的后轮制动单元，安装时需贴合转向节的轴承座定位面，外周的花键状凸台用于卡接制动转子的内圈定位槽，中心通孔则穿过轮轴轴承与锁紧螺母配合，实现整个轮端组件的轴向锁紧。

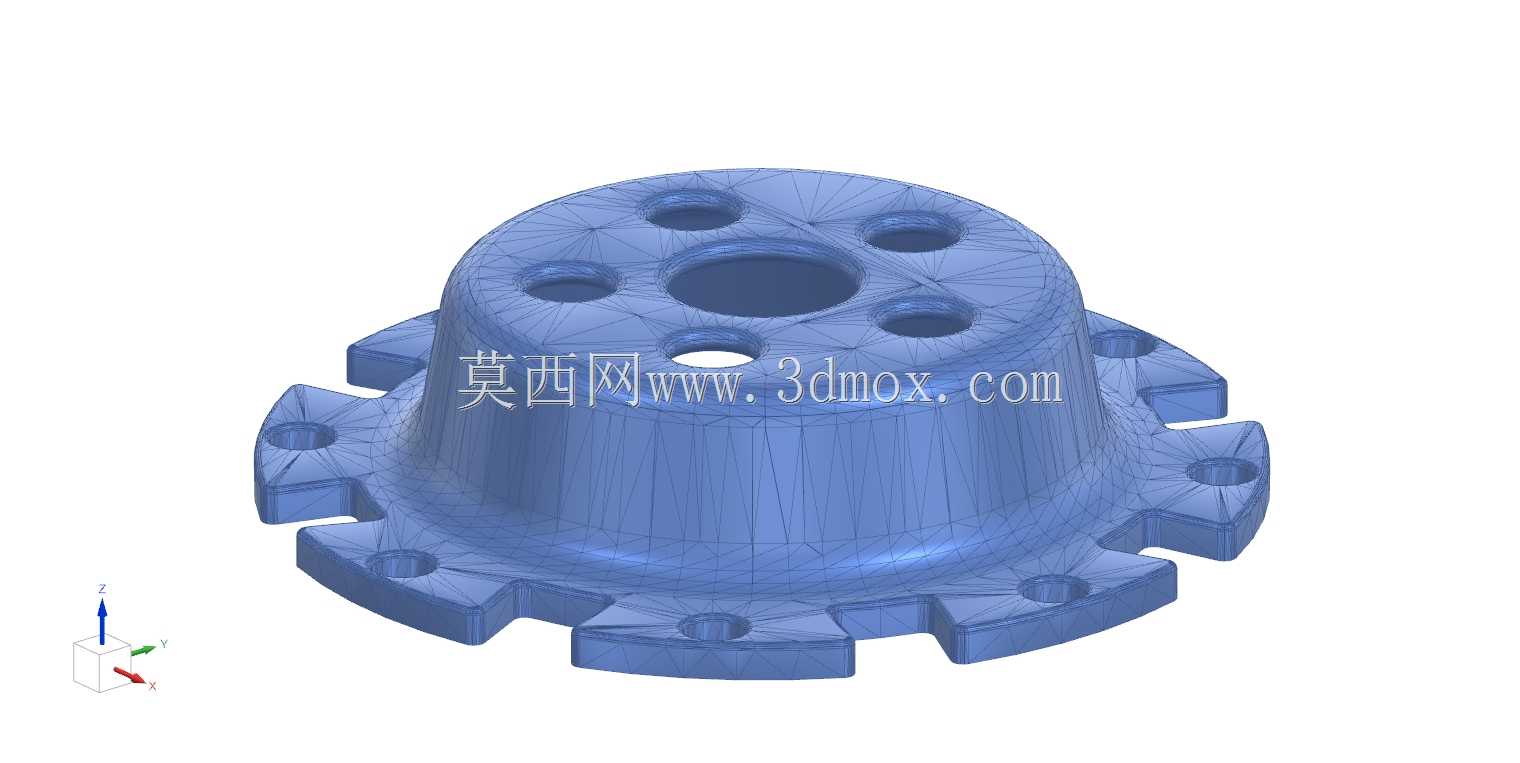

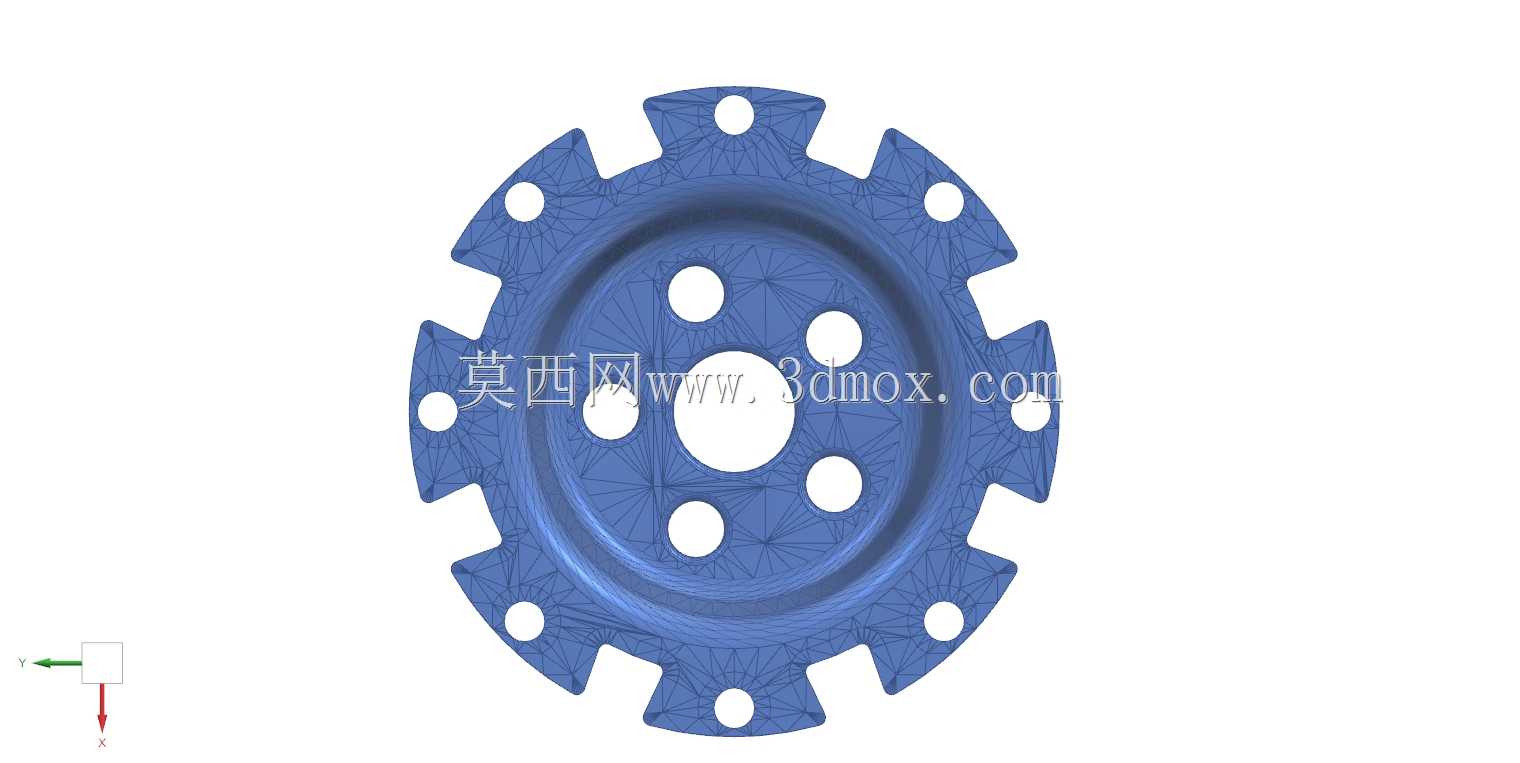

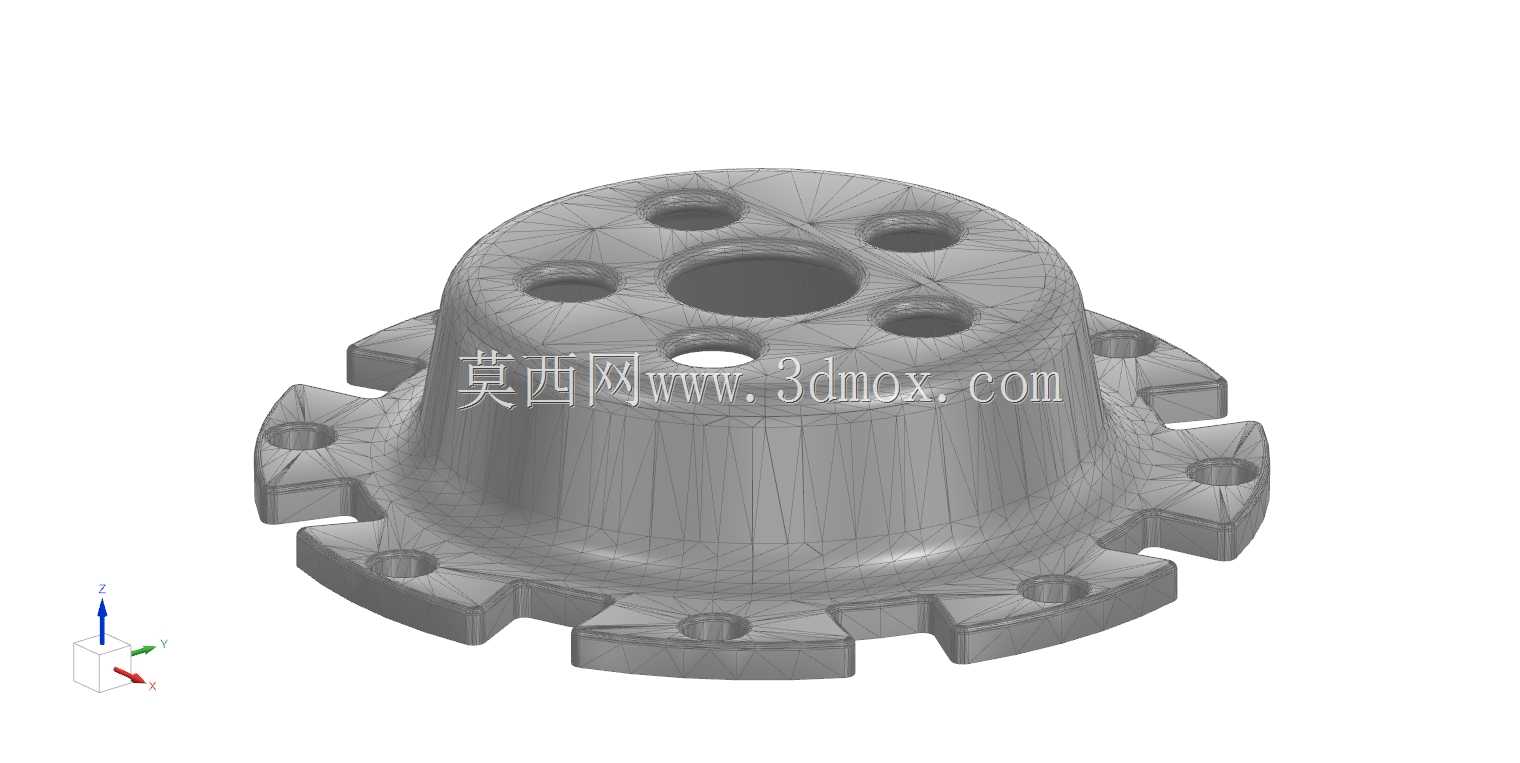

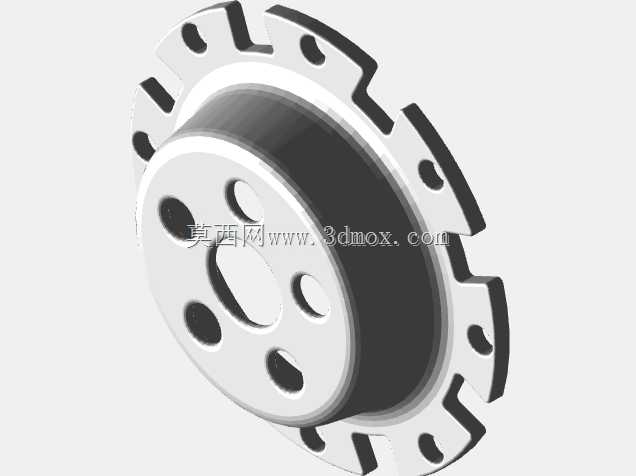

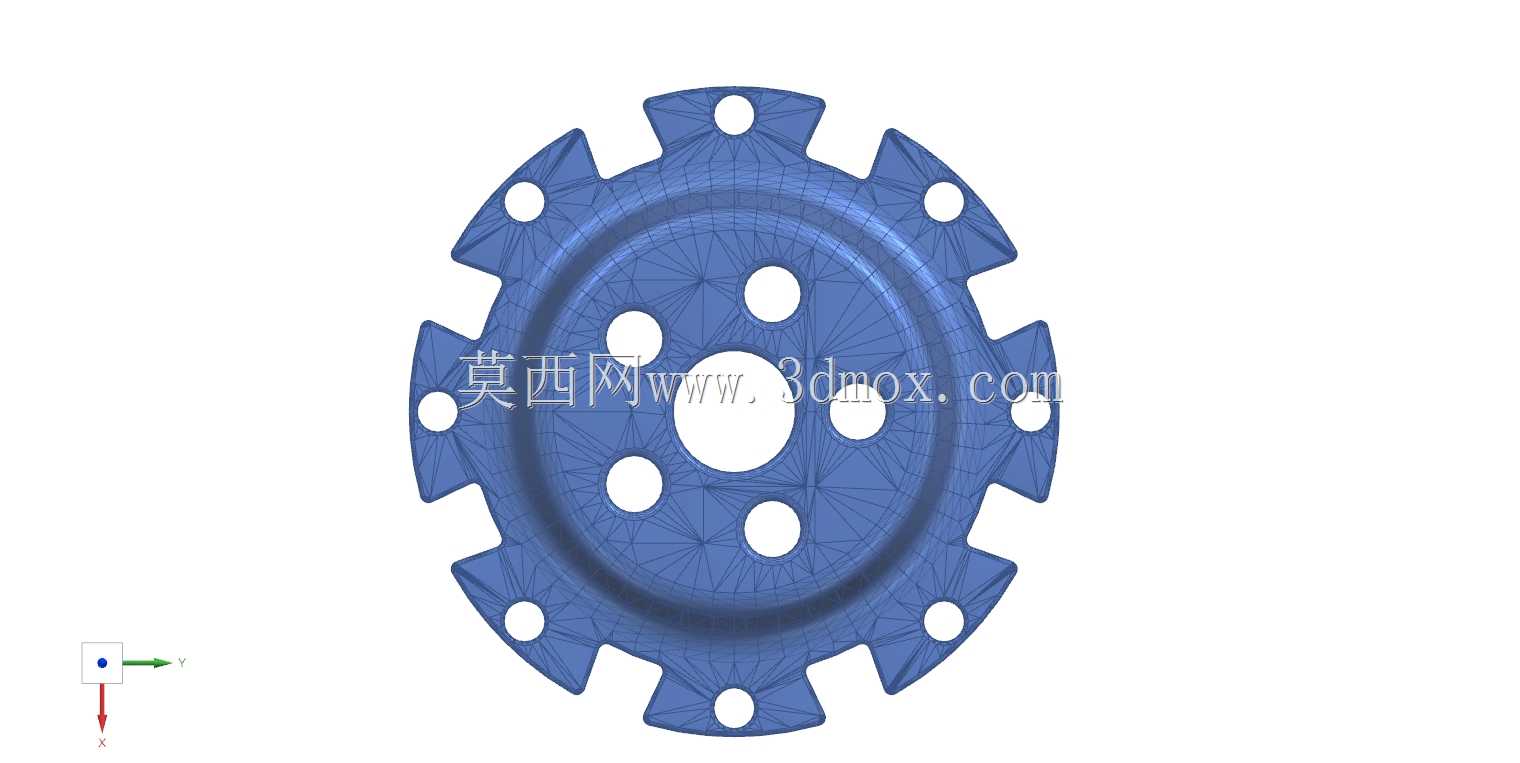

　　设计层面首先考虑的是载荷传递路径的合理性，主体采用锥台过渡结构连接中心安装座与外周的转子连接法兰，锥面的倾斜角度经过受力校核，可将制动时转子传递来的周向剪切力均匀分散到中心轴承座区域，避免局部应力集中导致的法兰根部开裂。外周均匀分布的8个凸耳结构，每个凸耳上都预制了螺栓过孔，用于穿装车轮固定螺栓，孔位的位置度公差控制在0.05mm以内，保证车轮安装后的端面跳动量符合制动抖动控制要求，避免高速制动时出现方向盘抖动的问题。中心安装座的内孔与轴承外圈采用过盈配合设计，过盈量根据轴承规格与常用工作温度区间设定，既保证常温下的连接紧固性，也避免长时间制动高温下内孔膨胀导致轴承松旷。

　　安装边界方面，该轮毂的轴向定位面为中心座的下端面，加工时平面度要求达到IT7级，与转向节轴承座贴合后间隙不超过0.02mm，防止制动时出现轴向窜动。外周凸耳的外圆直径需匹配对应车型的制动转子内圈尺寸，装配后转子与轮毂的同轴度公差控制在0.03mm以内，保证制动片与转子摩擦面的均匀接触，减少偏磨现象。中心通孔的直径适配常用的第三代轮轴轴承规格，无需额外加工衬套即可直接压装轴承，降低装配工序复杂度。零件上预留的多个减重孔分布在锥台与法兰的过渡区域，在不影响结构强度的前提下降低了轮端簧下质量，提升悬架的响应速度与行驶平顺性，减重孔的边缘都做了R2以上的圆角过渡，避免应力集中导致的疲劳裂纹产生。

　　功能实现上，该轮毂除了基础的扭矩传递与定位作用，还承担了轮端散热的辅助功能，锥台结构与外周凸耳之间的空隙可形成导流通道，车辆行驶时气流可顺着空隙穿过轮端区域，带走制动过程中转子传导来的热量，降低轴承的工作温度，延长润滑脂的使用寿命。对于带ABS系统的车型，该轮毂的中心座外周可直接压装齿圈，无需额外设计安装支架，齿圈的安装面与中心孔的同轴度可直接通过机加工保证，减少了装配累积误差，提升轮速传感器的信号采集精度。实际建模过程中，所有安装孔位的位置都参考了主流量产车型的轮端安装尺寸，螺栓孔的倒角深度、凸耳的厚度、锥面的壁厚都经过了有限元强度校核，在1.5倍额定载荷的工况下，最大应力值低于材料屈服强度的60%，满足整车15万公里以上的使用寿命要求。零件的所有棱边都做了去毛刺处理，避免装配时划伤密封件与操作人员，配合面的表面粗糙度控制在Ra1.6以内，非配合面控制在Ra6.3以内，平衡加工成本与使用性能要求。
