车辆用转子盘式制动结构三维数模

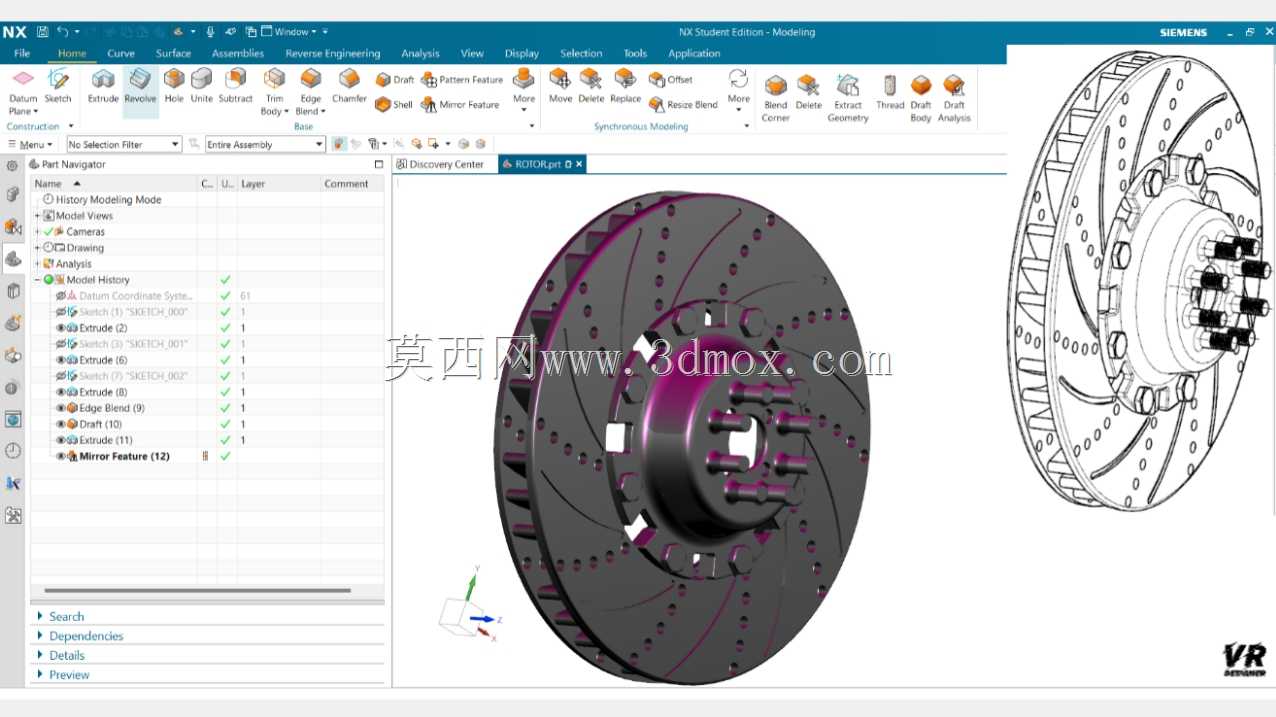

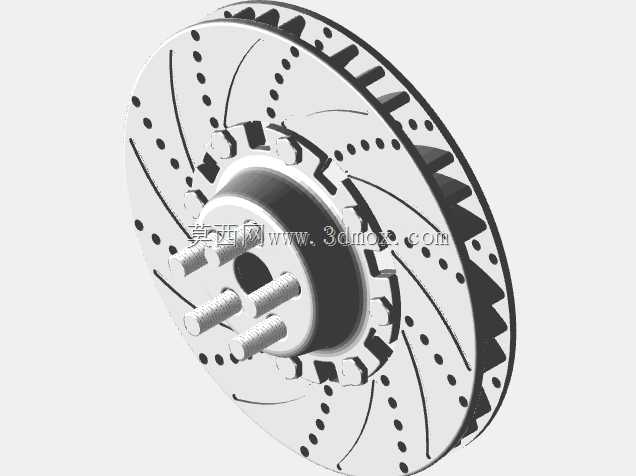

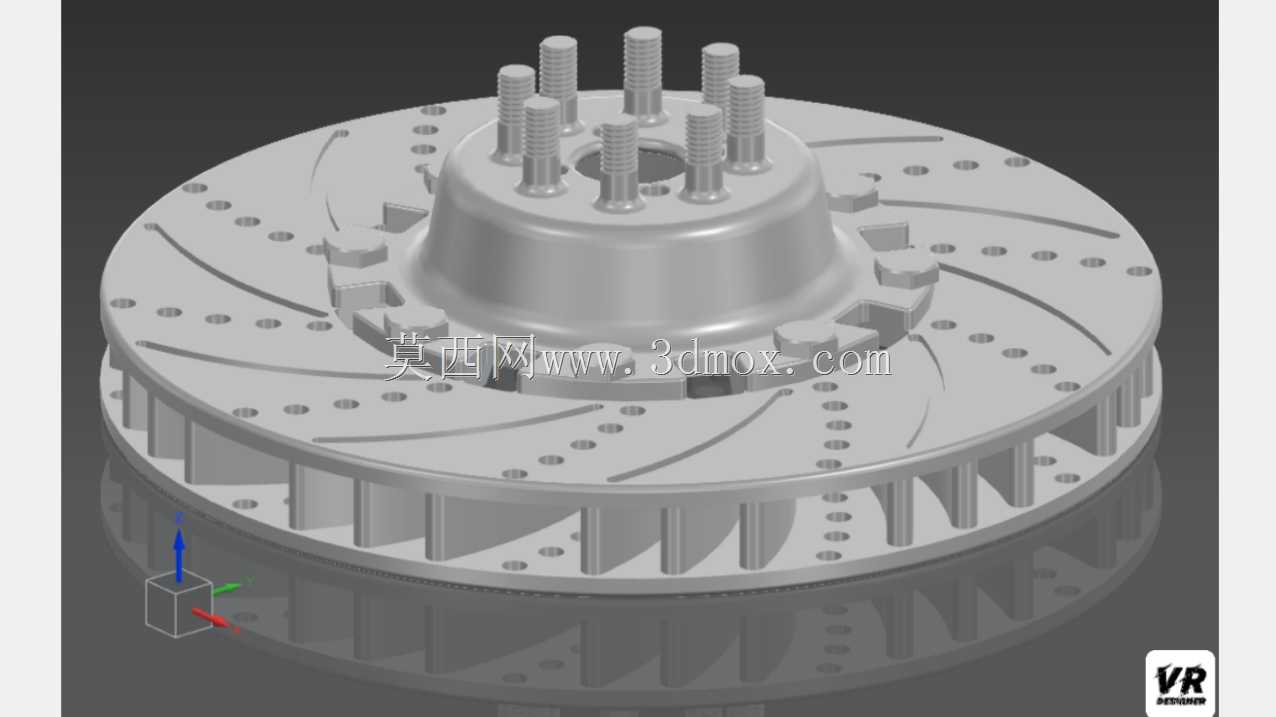

　　在乘用车辆、两轮摩托以及高端运动自行车的底盘制动系统选型中，转子盘式制动器是当前应用占比最高的制动执行部件，其核心功能是通过摩擦副的滑动摩擦将车辆行进的动能转化为热能耗散，实现车辆的可控减速与可靠驻车。这套三维数模完整还原了转子盘式制动器的装配关系，从结构设计逻辑来看，核心的制动盘也就是转子部分采用了通风式结构设计，盘体内部布置有径向导流的散热筋条，当车轮带动制动盘旋转时，筋条会带动空气形成径向流动的气流，持续带走摩擦产生的热量，避免长时间连续制动下摩擦副温度过高引发的热衰退问题，这一设计在乘用车前轮以及大排量摩托的前后轮制动结构中应用极为普遍。

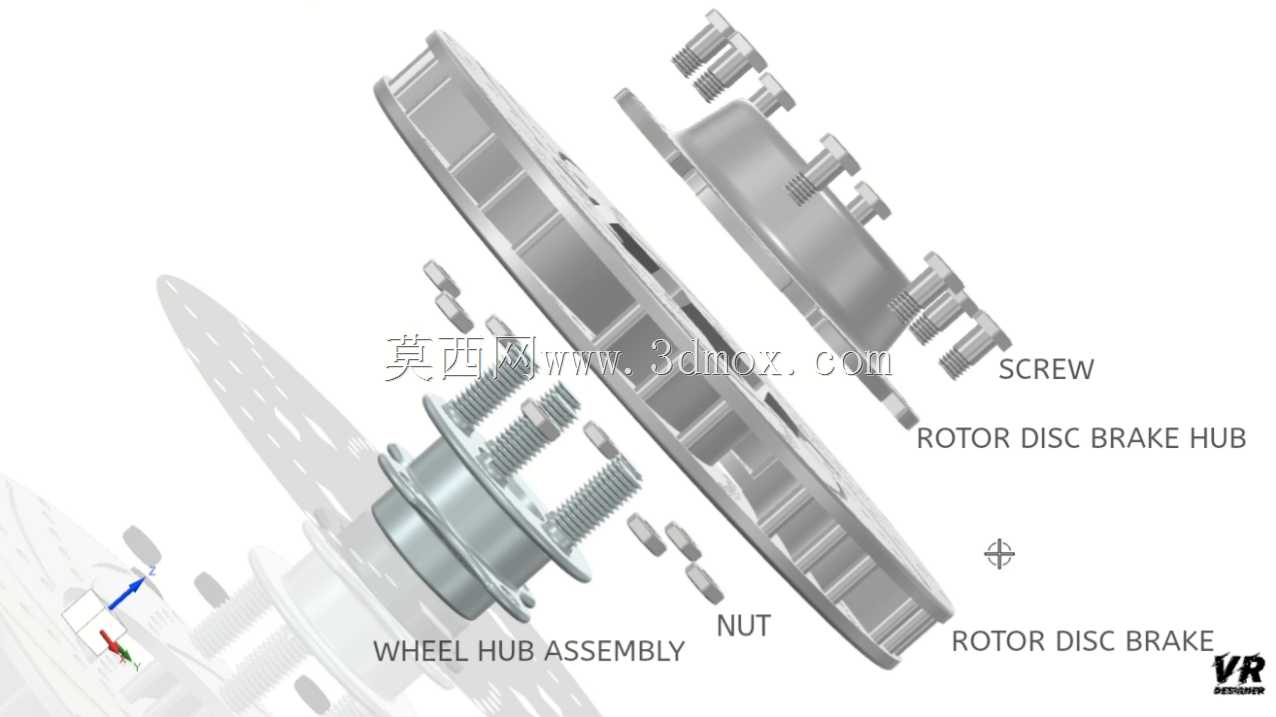

　　从安装边界来看，制动盘中心的凸台部分设置有均匀分布的轮毂连接螺柱，螺柱的分布圆直径、伸出长度以及中心定位止口的尺寸都严格匹配常规乘用车辆的轮毂安装接口，安装时制动盘通过中心止口与轮毂轴头实现径向定位，再通过轮毂螺母将制动盘与轮毂刚性锁紧，保证制动盘与车轮的同轴度，避免旋转过程中出现端面跳动量超标的问题，减少制动踏板的抖动感。数模中还原的制动盘摩擦面为平整的环形工作面，表面加工有均匀分布的斜向散热划线，这类划线结构一方面可以在制动过程中刮除刹车片表面的磨屑，避免磨屑在摩擦面间形成磨粒磨损加剧刹车片损耗，另一方面也能打破摩擦面间的水膜，在雨天行驶时快速排走摩擦面的积水，缩短湿滑路面下的制动响应距离。从配套部件的设计逻辑来看，与制动盘配合的制动卡钳部分（数模中预留了卡钳安装的空间边界）采用浮动式结构设计，制动时液压推动活塞侧的刹车片贴紧制动盘内侧，卡钳本体在导向销上滑动带动外侧刹车片同步贴紧制动盘，两侧施加的夹紧力均匀作用在制动盘两侧，避免单侧受力导致的制动盘偏磨。刹车片的摩擦材料采用复合摩擦材质设计，摩擦面的弧度与制动盘外径完全匹配，保证制动时接触面积最大化，减少单位面积的接触压力，延长摩擦副的使用寿命。

　　这套数模在建模过程中严格遵循了实车部件的尺寸公差要求，制动盘的端面跳动量控制在0.05mm以内，摩擦面的平面度公差控制在0.02mm范围内，安装螺柱的位置度公差满足轮毂装配的互换性要求，散热筋的厚度、分布角度都经过热流场仿真验证，在保证制动盘整体结构强度的前提下最大化散热效率。在实际的工程应用中，这类转子盘式制动器相比传统的鼓式制动器，散热性能提升超过40%，连续制动工况下的制动效能稳定性提升60%以上，同时摩擦副暴露在空气中，日常维护检查、刹车片更换的操作更为便捷，因此不仅在常规家用车辆上普及，在赛事车辆、重载商用车辆的前轮制动系统中也被广泛采用。

　　建模时对制动盘边缘的应力集中区域做了圆角过渡处理，避免长期承受交变制动力矩时出现疲劳裂纹，中心轮毂连接部分的壁厚经过强度校核，能够承受最大制动力矩下的剪切应力，不会出现连接失效的问题。对于三维建模从业者而言，这套数模可以作为制动系统结构设计的参考样本，在进行整车底盘布置时，可以直接调用该数模校核卡钳安装空间、轮毂与制动盘的匹配间隙，避免出现运动干涉问题；对于设备选型人员而言，数模中还原的安装接口尺寸、制动盘有效摩擦半径参数，可以直接用于制动力矩的核算，匹配对应吨位车辆的制动需求。
