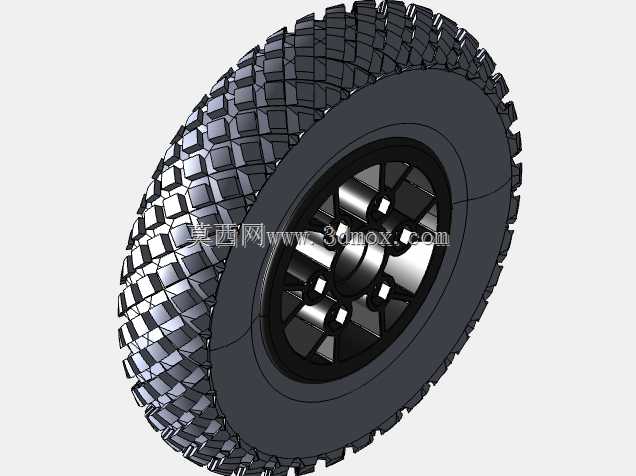

8英寸充气越野行走轮三维结构设计

　　这款8英寸规格的充气行走轮，核心适配场景覆盖小型移动机器人底盘、AGV短途转运载具、户外作业便携设备以及竞赛类移动平台，在非铺装路面、细碎碎石路面、轻度泥泞场地的通过性表现优于同尺寸实心轮，依靠胎内压缩空气实现缓冲吸振，能有效降低路面颠簸对搭载精密传感器、电控元件的冲击，避免设备内部连接件因持续振动出现松脱失效。从结构拆分来看，整个轮组分为外胎、轮毂两个核心组成部分，外胎采用块状交错的越野胎纹设计，胎块边缘做了小角度倒角处理，既保证胎面与地面接触时的抓附力，在转向过程中胎块形变不会过度侧向滑移，同时胎纹沟槽的深度与宽度经过匹配，行驶过程中嵌入沟槽的碎石、泥块能在胎体形变时自行脱落，避免卡滞导致胎面局部应力集中。

　　轮毂部分采用分体式辐条结构，中心安装位设置了多组均匀分布的定位卡槽，可直接适配标准规格的驱动轴输出端，安装时无需额外加工转接法兰，卡槽与轴端的配合面预留了合理的公差间隙，既保证装配时的顺畅度，又能在传递扭矩时避免出现旷量。设计过程中优先考虑了轮组的载荷匹配，胎体的充气压力区间对应单轮15-25kg的额定承载范围，轮毂辐条的厚度经过受力校核，在承受额定载荷同时承受侧向冲击力时，辐条根部的应力集中区域不会出现塑性变形，轮辋与胎圈的配合位置做了凸起的止口结构，充气后胎圈能紧密卡在止口内侧，即使在急转向、越过垂直障碍时也不会出现胎圈脱开轮辋的风险。

　　安装边界方面，轮组总宽度控制在适配小型底盘的安装空间范围内，中心安装孔的定位尺寸兼容市面主流的小型驱动模组输出轴，轮组安装后与底盘侧架的间隙预留了足够的跳动余量，即使胎体在最大载荷下出现径向形变，也不会与底盘结构件发生摩擦干涉。胎面的橡胶材质参数在建模时做了对应设置，胎侧的厚度略薄于胎面，保证充气后轮组的径向弹性符合缓冲需求，同时胎侧的抗撕裂强度能抵御路面尖锐物的剐蹭，日常使用中无需频繁更换胎体。轮毂的材质适配压铸铝合金或者高强度工程塑料两种加工方案，建模时的壁厚均匀，不存在局部壁厚突变导致的注塑缩痕或者压铸冷隔缺陷，辐条与轮辋的连接位置做了圆弧过渡，消除应力集中点，提升轮组的整体抗疲劳寿命。

　　在实际选型应用中，这款轮组可直接成对安装在差速驱动底盘的两侧，配合从动万向轮实现全方向移动，胎纹的排布方向做了对称设计，左右轮无需区分安装方向，降低装配时的物料管理难度，轮组的转动阻力经过优化，在平整硬质路面上的滚动阻力系数低于同尺寸的高密度实心橡胶轮，能有效降低驱动电机的功率损耗，延长电池供电设备的续航时长。针对户外使用场景，胎面的耐候性参数做了匹配，可在-10℃到45℃的环境温度区间内正常使用，不会因低温出现胎体变硬开裂，也不会因高温出现胎体过度软化加剧磨损。建模过程中所有配合面的尺寸都遵循互换性原则，后期维护更换外胎时，只需将胎圈压入轮辋止口充气即可完成装配，无需专用工装，适合批量配套的设备生产场景使用。
