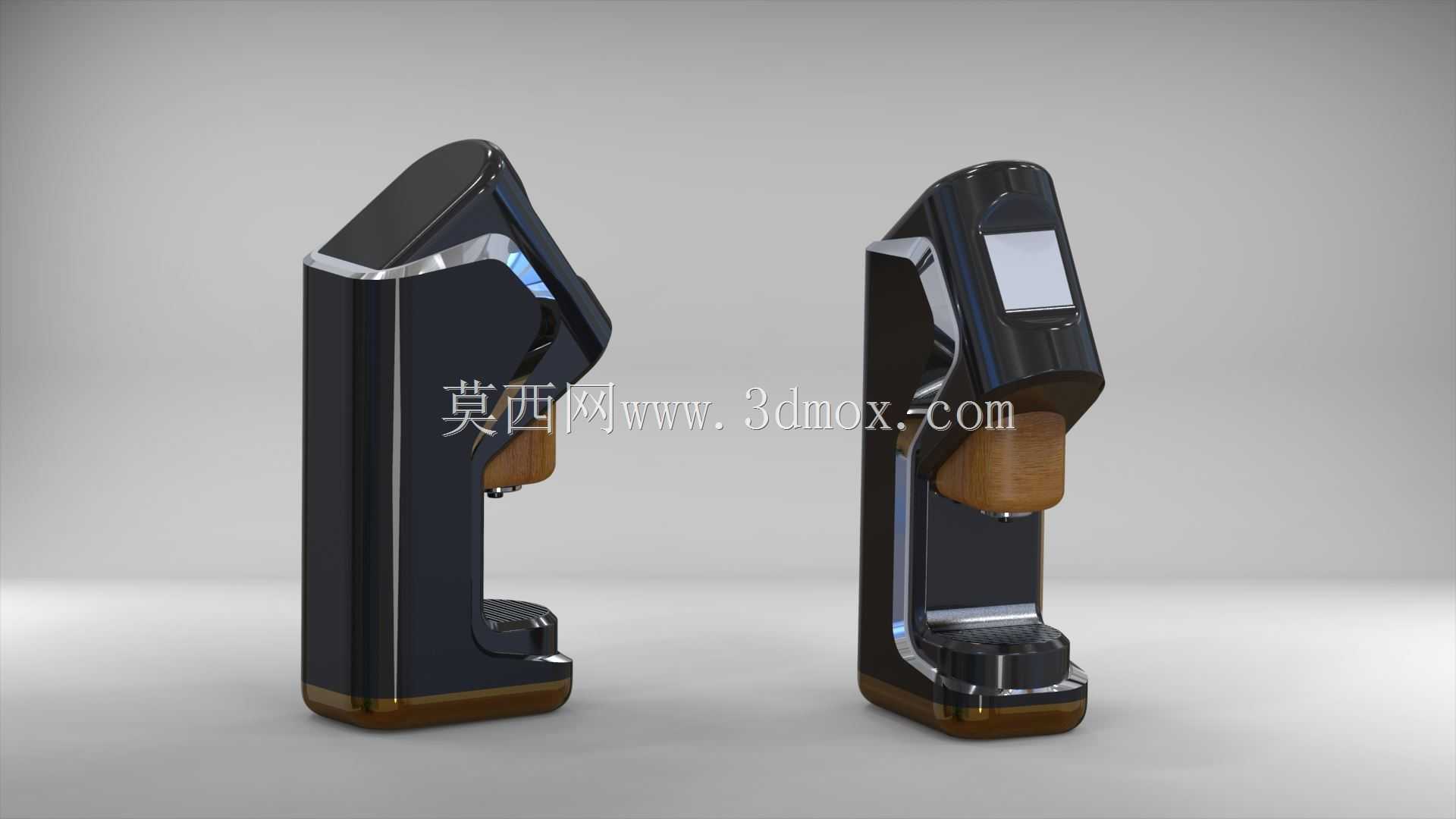

立式单杯胶囊咖啡机外观结构设计

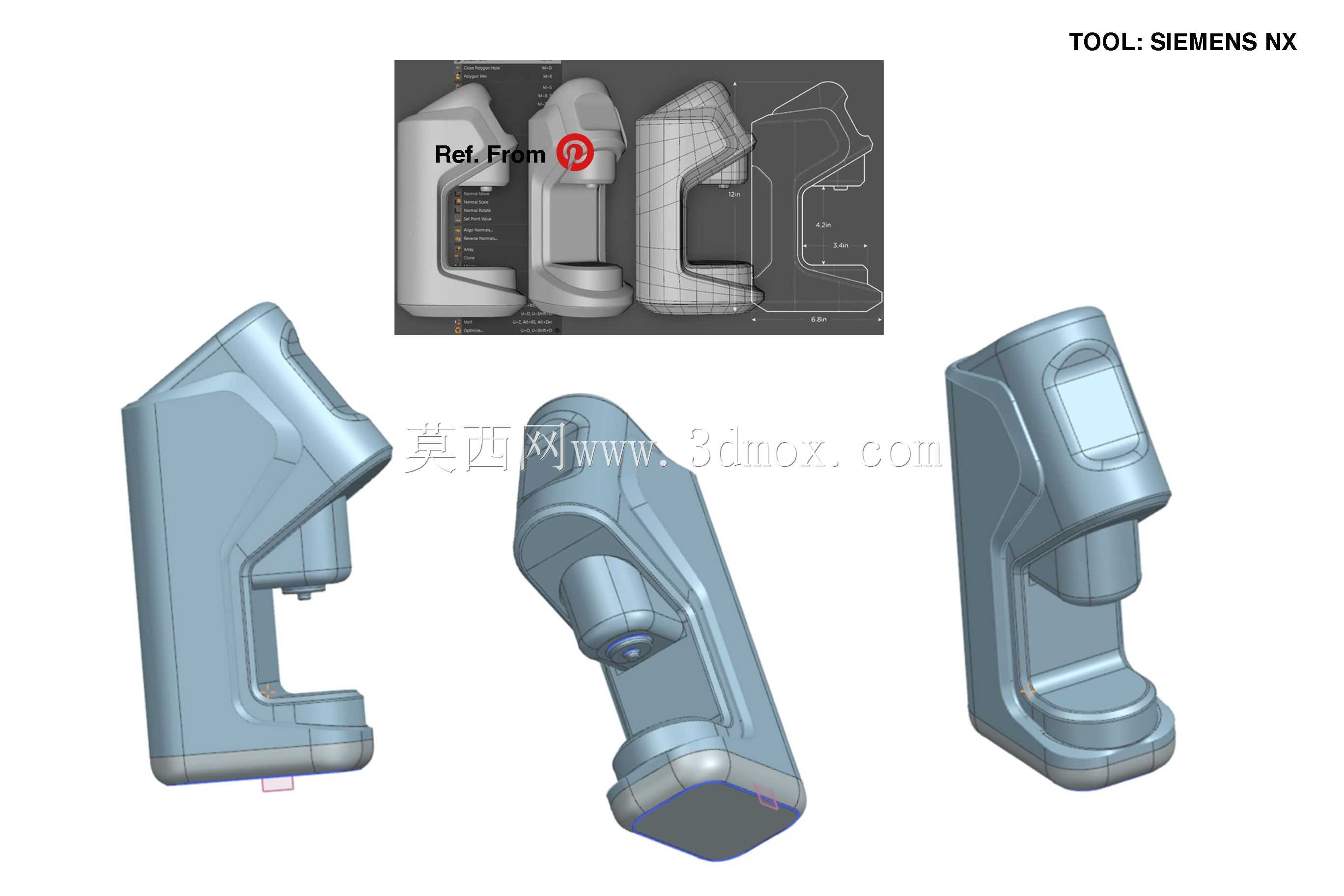

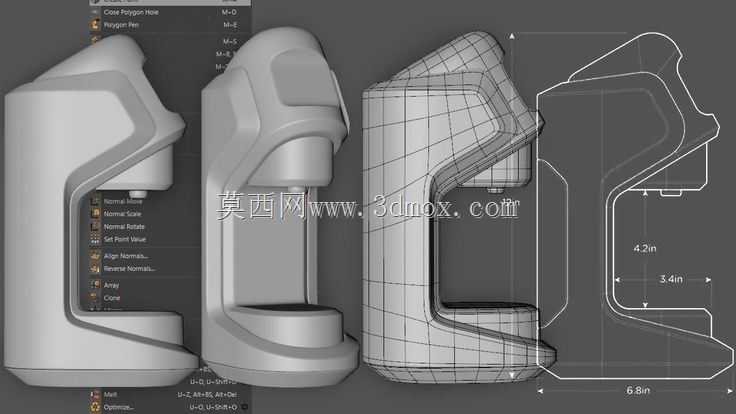

　　这款立式单杯胶囊咖啡机的三维结构设计，核心围绕家用及小型办公场景的饮品制备需求展开，区别于传统大容量商用咖啡机的冗余结构，整体采用窄幅立式布局，在保证核心萃取功能完整的前提下，将设备占地宽度控制在120mm以内，深度控制在280mm区间，可适配多数家庭操作台边角、办公区茶水台窄边位置，无需预留过大操作空间，安装边界仅需在设备正前方预留150mm的杯具放置空间，上方预留200mm的胶囊仓开合操作余量即可完成日常使用，无需额外的管线预埋，仅需常规市电接口即可完成部署。

　　从功能特性来看，设备核心分为三个功能区段：顶部为胶囊置入与锁止结构，采用翻盖式锁止设计，闭合时可通过内置的硅胶密封环完成萃取仓的压力密封，保证萃取过程中15bar的水压不会出现渗漏，锁止结构内置触发式微动开关，只有仓体完全闭合时才会启动加热与水泵模块，避免误操作导致的高温喷溅风险；中部为核心加热与水路模块，内置即热式加热腔体，无需储水式锅炉的长时间预热，开机后30秒内即可达到萃取所需的92摄氏度水温，水路采用单向阀结构，避免停机后管路存水回流造成的二次污染；底部为杯托与接水结构，杯托采用可拆卸式格栅设计，可适配80mm到150mm高度的不同杯型，接水盘容量为200ml，可容纳单次萃取后的残留滴水，拆卸清理时无需挪动整机。

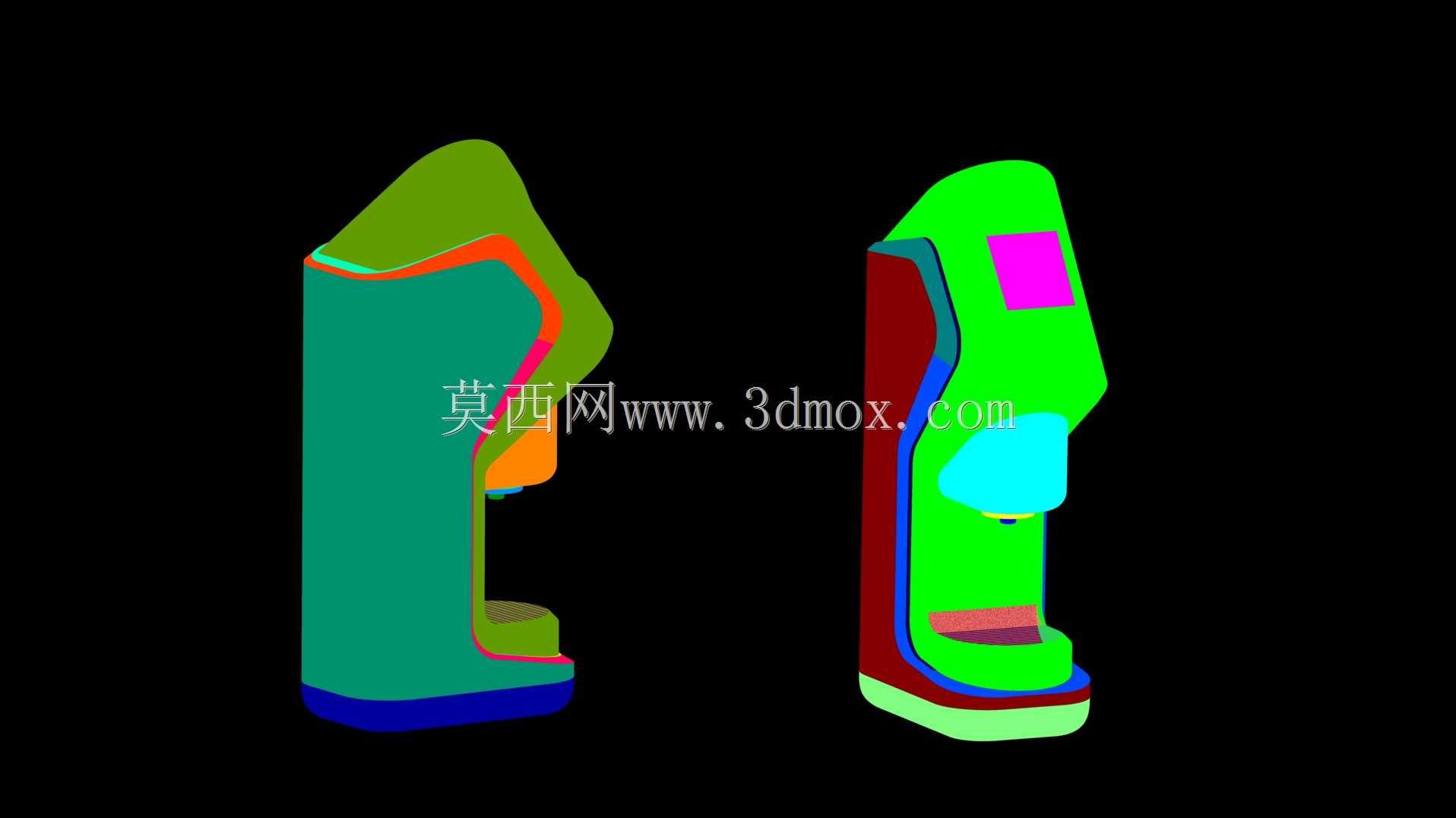

　　设计思路上，整机外壳采用分体式卡扣加隐藏螺丝的装配结构，主体外壳分为左右两个半壳，边缘做错位止口设计，装配后缝隙可控制在0.2mm以内，既保证外观的整体性，也能降低后期售后拆装的难度；外观曲面采用大弧度切角设计，正面操作区做15度的仰角倾斜，用户站立操作时无需弯腰即可清晰观察操作状态，侧面的装饰条采用嵌入式安装结构，可根据不同的产品配色需求更换不同材质的装饰件，无需修改主体外壳模具；机身底部设置四个环形防滑脚垫，脚垫高度5mm，既可以保证设备放置时的稳定性，也能在底部留出通风间隙，帮助内部加热模块散热，避免长时间连续使用时外壳温度过高。

　　从结构强度角度来看，主体承重骨架采用食品级PP加玻纤的材质，萃取仓周边的受力部位做局部加厚处理，可承受锁止时的最大压紧力以及水路压力带来的交变载荷，长期使用不会出现结构变形；操作按键区域采用触摸式感应结构，与外壳面板做一体化平整设计，没有凸起的物理按键，避免日常使用时的积灰问题，清洁时仅需用湿布擦拭表面即可。水路连接部分全部采用快插式接头，装配时无需打胶密封，接头处的密封圈采用食品级硅胶材质，可耐受长期的高温水冲刷，不会出现异味析出；设备背部的水箱采用可拆卸式设计，水箱容量为1L，可满足5到6杯单杯咖啡的萃取需求，水箱与机身的连接部位采用自动止水阀结构，取下水箱时不会出现残水渗漏，加水操作无需挪动整机。在细节设计上，胶囊仓的顶针采用不锈钢材质，边缘做钝化处理，既可以顺利刺穿胶囊外壳，也能避免用户清洁时被划伤；接水盘内部设置水位感应浮块，当接水盘内的液位达到最大容量的80%时，设备会通过指示灯提示用户清理，避免溢水问题；机身内部的走线全部采用走线槽固定，与加热模块之间预留10mm以上的安全间隙，避免高温对线束绝缘层造成老化影响。
