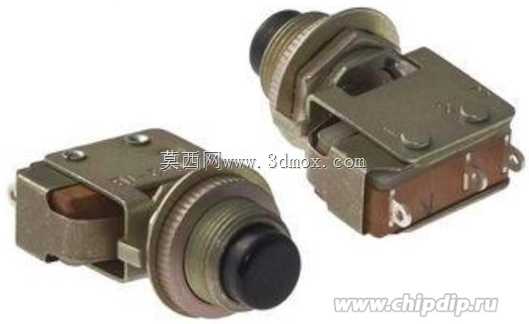

PKn2-1V单极老式手动按钮开关结构

　　从结构设计逻辑来看，这款按钮采用了前端操作头与后端触点基座分体组合的装配思路，前端伸出柜体安装面的操作部分做了带滚花的锁紧调节环，安装时可以根据柜体面板的厚度调整锁紧环的旋入深度，适配1.5mm到6mm厚度的冷轧钢、绝缘板材等常见电控柜面板材质，操作头的按压行程设计为4.2mm，操作力控制在12N到18N区间，既不会因为操作力过小出现误触碰触发，也不会因为操作力过大导致长期操作的人员手部疲劳，按压头的端面做了内凹的哑光处理，避免现场照明光线反射干扰操作人员对按钮状态的判断。在工业控制回路、特种电子设备的配电与信号切换场景里，这类手动按钮开关是操作人员与设备交互最直接的低压控制元件，不同于常见的民用轻触按钮，PKn2-1V单极老式手动按钮针对交直流电路切换的特殊工况做了适配，全气候的结构设计让它能在温湿度波动较大、存在轻度粉尘与凝露的安装环境下保持稳定的通断性能，不会因为长期暴露在工业现场环境里出现触点氧化、操作卡滞的问题。

　　后端的触点基座采用了阻燃增强尼龙材质，绝缘等级满足低压电器的B级绝缘要求，基座侧面预留了标准的导轨安装卡扣与面板安装固定孔，既可以嵌入柜体面板做前置操作安装，也可以卡在DIN标准电气导轨上做柜内回路的手动切换控制，基座的外形尺寸控制在48mm×36mm×52mm的区间，安装时相邻两个按钮的中心距只需要预留60mm的空间即可，不会出现相邻元件干涉的问题，接线端采用了压线螺钉结构，适配0.5mm²到2.5mm²的多股铜芯导线，接线时不需要额外压接冷压端子也能保证可靠的电气连接，避免长期运行中出现接线松动导致的接触电阻过大、触点发热问题。

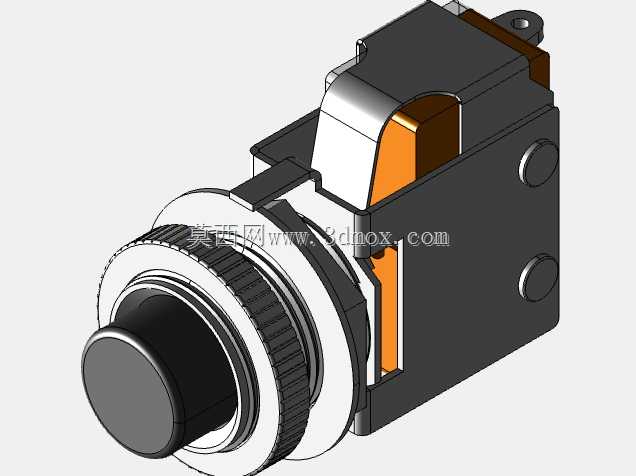

　　这款开关的核心功能是实现单回路的通断切换，触点采用了银基合金材质，额定工作电压下的通断寿命达到10万次以上，针对直流电感性负载切换时容易出现的拉弧问题，触点间隙设计为3mm，比普通民用按钮的触点间隙大40%左右，能快速分断电弧，避免触点烧蚀粘连，在实际设备选型应用中，这类按钮常被用在特种试验设备、老式工业机床的本地手动控制回路、小型交直流配电装置的分合控制位，也可以作为小型电磁继电器、接触器的手动触发元件，实现控制回路的人工干预操作。从建模细节来看，整个模型还原了实物的装配层级，前端操作头的复位弹簧位置、锁紧环的螺纹细节、后端基座的固定凸台、接线螺钉的让位槽都做了1:1的结构还原，没有做过度的简化处理，结构设计人员在做电控柜布局建模时，可以直接调用这个模型完成面板开孔定位、安装空间校验、操作干涉检查的工作，不需要再重新测绘实物尺寸，能有效缩短电控系统的三维布局设计周期，避免因为元件尺寸估算错误导致的安装干涉、面板开孔位置偏差等生产加工问题。

　　在实际安装使用中，这款按钮的防护等级在面板安装完成后可以达到IP54，能防止现场的飞溅水滴、金属粉尘进入开关内部造成触点短路，全气候的材质选型让它可以在-25℃到55℃的环境温度区间内正常工作，不会因为低温导致塑料件脆裂、高温导致绝缘材质软化变形，操作部分的复位弹簧采用了不锈钢材质，长期使用不会出现锈蚀导致的复位卡滞问题，相比普通的民用按钮，它的结构强度更高，抗冲击振动性能更好，能适应工业现场设备运行时产生的持续振动工况，不会因为振动出现误触发或者触点接触不良的问题。
