涡轮机用离心式叶轮结构设计

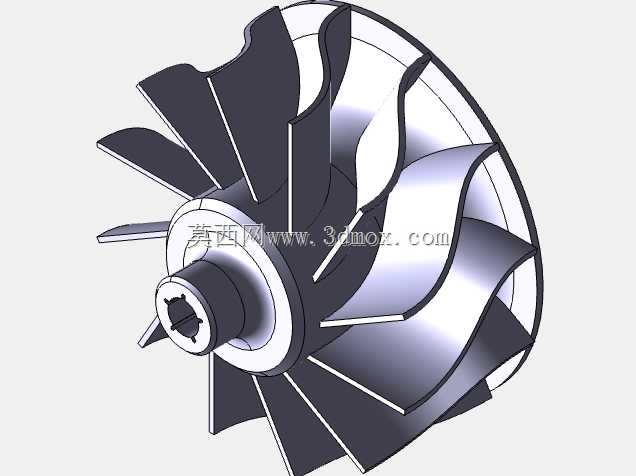

　　在透平机械、流体输送设备的核心做功单元里，叶轮是直接决定介质能量转换效率的关键旋转部件，日常接触的涡轮增压内燃机、工业离心通风机、小型涡轮膨胀机、流体输送增压泵等设备，都依赖叶轮的高速旋转完成对流体的做功，把输入的轴功转化为流体的压力能与动能，最终实现介质增压、输送或者能量输出的功能。这款叶轮采用后弯式三元流叶片构型，整体为一体化轮盘与叶片结合的结构，中心设置带内花键定位的安装轴孔，轴孔端设计有凸台定位止口，安装时可直接与驱动轴的花键段配合，通过轴端锁紧结构实现轴向固定，止口与安装座的配合面可保证叶轮旋转时的同轴度，避免高速转动下出现偏心振动。从设计逻辑来看，叶片的型线是整个结构的核心，每一片叶片的进口安装角、出口安装角都经过流场仿真迭代调整，叶片前缘做了圆弧过渡修型，可降低流体进入叶道时的冲击损失，叶片尾缘做了减薄处理，减少流体离开叶道时的尾迹涡流损失；相邻叶片之间形成的收敛型流道，可引导流体从叶轮中心轴向区域进入后，沿径向向外流动的过程中逐步获得能量，最终以设计要求的压力与流速从叶轮外缘排出。轮盘的型面采用等强度设计思路，从中心轮毂处向外缘逐步调整厚度，既保证高速旋转时轮盘自身的结构强度，抵消离心力带来的结构应力，又尽可能控制整体转动惯量，降低驱动轴的启动负载。

　　在实际应用场景中，这类叶轮的工作转速通常覆盖每分钟数千转到数万转区间，因此设计时除了流道的气动性能，还需要重点考虑结构的动平衡特性，每一片叶片的周向分布角度、单片叶片的质量偏差都控制在极小的公差范围内，装配前还需要对整体做动平衡校正，避免高速运转时产生过大的振动传递到轴承与机壳，影响整套设备的运行寿命。安装边界方面，叶轮的轴向定位尺寸由中心轮毂的长度决定，径向最大尺寸为叶轮外缘直径，选型时需要匹配对应蜗壳的内腔尺寸，保证叶轮外缘与蜗壳内壁之间的间隙在设计值范围内，间隙过大会导致流体回流损失降低效率，间隙过小则可能出现运转时的刮擦故障。

　　中心花键孔的参数需要与驱动轴的花键规格完全匹配，保证扭矩传递的可靠性，避免高速大负载下出现花键磨损打滑的问题。从结构细节来看，叶片与轮盘的连接位置做了圆角过渡处理，避免应力集中，在长期交变离心载荷与流体脉动载荷作用下，减少连接位置出现疲劳裂纹的风险；叶轮的进气端中心轮毂做了导流锥型的过渡，可引导轴向进入的流体平滑转向进入叶道，减少进气端的流动阻力。在不同的应用场景下，这类叶轮的材质选择会根据输送介质的特性调整，输送普通空气的通风机叶轮可采用高强度工程塑料或者铝合金材质，降低自身重量，而输送高温、腐蚀性介质的涡轮设备叶轮则会选用不锈钢或者高温合金材质，保证极端工况下的结构强度与耐蚀性。

　　设计建模过程中，需要先通过一维热力计算确定叶轮的进出口直径、叶片数、转速等基础参数，再通过三维造型完成叶片型面与轮盘的构建，之后通过流场仿真软件校核不同流量工况下的效率、压力比参数，调整叶片型线直到性能满足设计要求，最后通过结构仿真校核高速旋转下的应力分布、变形量，确保结构在最高工作转速下仍有足够的安全裕度，不会出现塑性变形或者结构损坏。这类叶轮的加工通常采用五轴铣削或者精密铸造工艺，叶片型面的加工精度直接影响最终的气动性能，因此建模时的曲面连续性、公差设置都需要匹配后续加工工艺的要求，避免出现加工无法实现的薄壁或者负角结构。
