AISI304材质穿孔式工业消声装置

　　在工业气动系统、压缩空气管网的排气末端，这类穿孔式消声装置是控制排气喷流噪声的核心配套部件，常见于干燥器排气口、气动阀组泄压端、空压机站支路排气点，能将高压气体泄压时产生的高频喷注噪声降低20-35dB，避免厂区噪声超标影响作业环境。不同于传统阻性消声元件依赖吸音棉填充的结构，这款消声器整体采用AISI304不锈钢加工成型，完全规避了吸音棉受高压气流冲刷脱落、受潮板结失效的问题，适配有洁净要求的气动管路场景，比如食品加工车间的气动生产线、制药行业的压缩空气供气系统，不会因消声元件的纤维脱落污染管路介质。

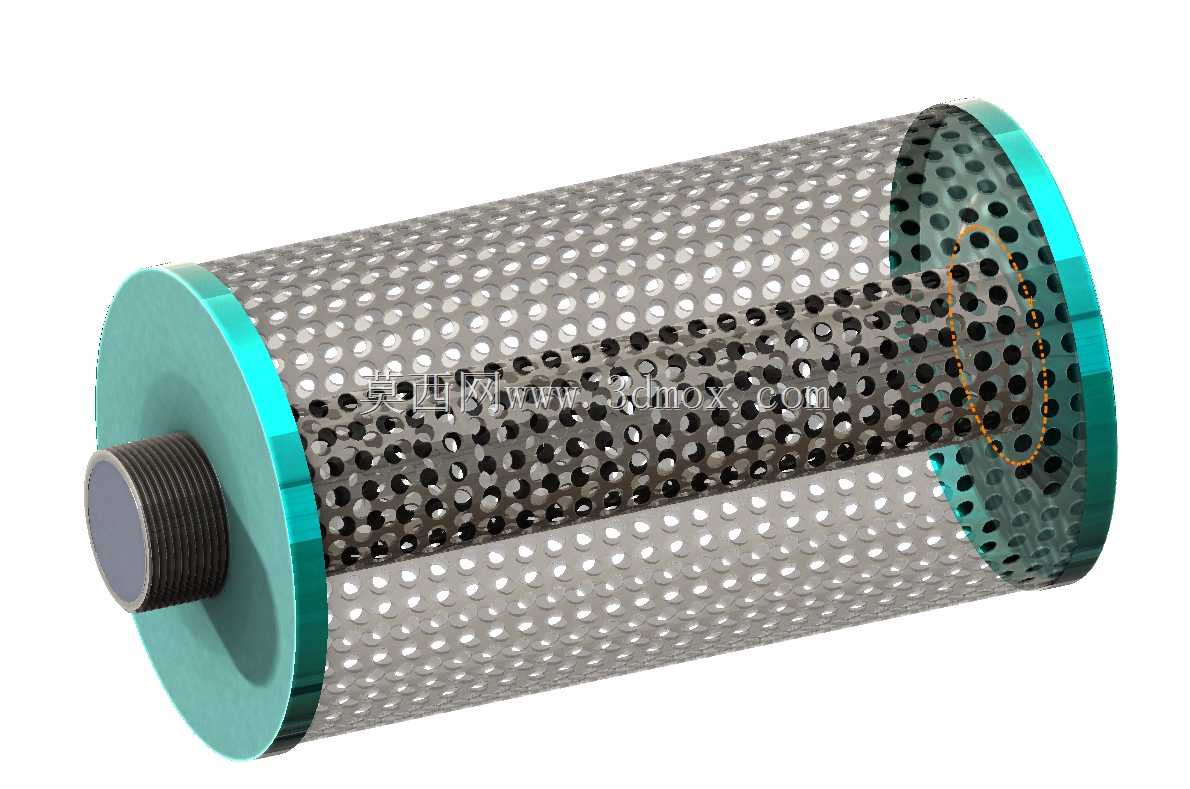

　　从结构设计逻辑来看，整个消声器采用同轴双层穿孔管的抗性消声架构，外层壳体采用直径4mm的均匀穿孔阵列，穿孔率控制在28%左右，主要对中高频噪声进行第一次分频衰减；内层穿孔管同样采用4mm孔径，但穿孔率提升至35%，且内层壳体的外径比外层壳体内径小6mm，两层之间形成的环形空腔构成了共振消声腔，能够针对压缩空气泄压时主频在1000-4000Hz的喷流噪声进行针对性抵消，不需要额外填充阻尼材料就能达到稳定的降噪效果。端部的青蓝色密封端盖采用台阶式定位结构，与双层穿孔管的端面配合时，通过过盈压装实现密封，不需要额外焊接固定，避免焊接热变形导致穿孔阵列错位影响消声频率特性。

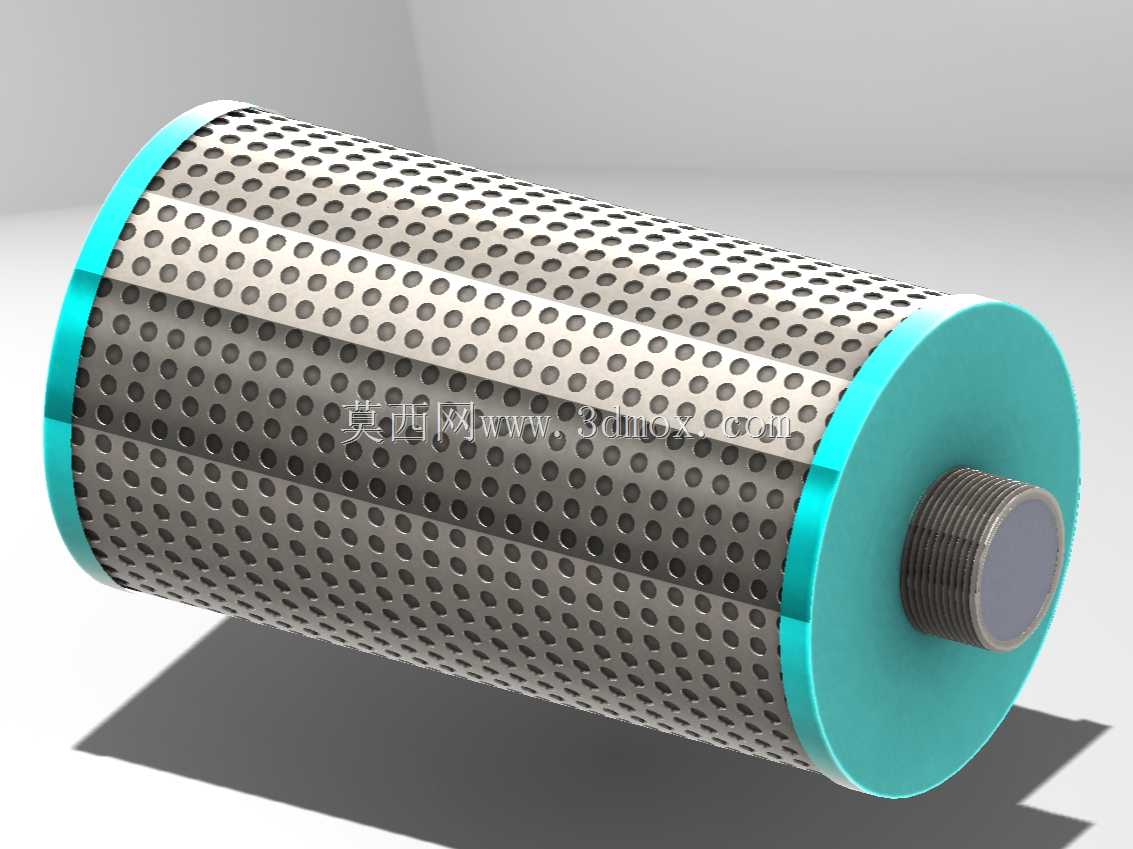

　　安装端的外螺纹接口采用标准管螺纹设计，螺纹大径与常规干燥器排气口、气动电磁阀的排气内螺纹完全匹配，安装时不需要额外加工转接头，直接缠绕密封生料带即可拧装固定，螺纹根部设计有直径1mm的退刀槽，避免拧装时端盖与对接端面出现干涉，保证密封面完全贴合。整体外形为直筒结构，最大外径处为端盖的外圆尺寸，安装时只需要预留比消声器筒体直径大10mm的径向操作空间，轴向长度根据接口通径匹配，不需要额外的固定支架，直接通过螺纹接口承重即可，适配大部分紧凑安装空间的气动设备。

　　实际工况适配性上，全不锈钢的本体结构能够耐受-20℃到180℃的介质温度，即使是经过加热干燥的压缩空气排气，也不会出现元件变形损坏的问题，穿孔边缘全部做了去毛刺倒钝处理，不会因为气流高速剪切产生额外的再生噪声，双层穿孔的结构也能避免大颗粒杂质直接喷出，对排气口附近的操作人员起到一定的防护作用。不同于塑料材质的消声器在长期紫外线照射、油污侵蚀下容易开裂老化的问题，304不锈钢材质的消声器能够在多油污、高湿度的工业车间环境下长期使用，不需要频繁更换维护，降低气动系统的运维成本。

　　建模过程中需要重点关注双层穿孔的阵列排布逻辑，两层穿孔管的孔位需要沿周向错开15度排布，避免气流直接穿过两层穿孔形成直通流道，影响消声效果；端盖与穿孔管的配合公差需要控制在H7/p6的过盈配合区间，既保证压装后的连接强度，也避免压装力过大导致穿孔管圆度变形；端部螺纹的同轴度需要控制在0.1mm以内，避免拧装后消声器筒体出现偏斜，与周边设备部件产生干涉。整个筒体的穿孔阵列需要保证孔间距的均匀性，孔位偏差不超过0.05mm，否则会导致消声频率偏移，达不到设计的降噪目标。
