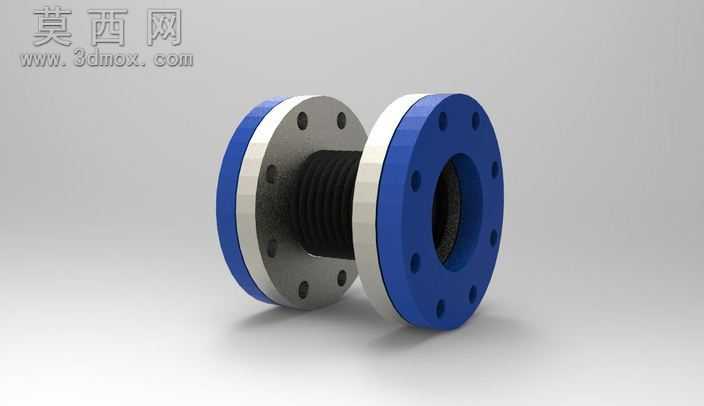

带法兰连接结构的4寸150磅扩张式管件

本模型为管道系统用扩张式连接管件，采用三维参数化建模方式构建，整体结构由两端法兰盘与中间扩张式螺纹段组合而成，建模过程中严格遵循150磅压力等级的尺寸规范，对法兰盘的螺栓孔分布、密封面厚度、螺纹段的牙型参数、扩张段的锥度过渡都做了精准的几何还原。建模初始阶段先绘制法兰盘的二维截面草图，以回转特征生成法兰基体，通过圆周阵列命令均匀排布螺栓通孔，对法兰密封面的凸台结构做了单独的拉伸切除处理，保证密封面的平面度与尺寸精度。中间的螺纹段采用扫描特征生成，先绘制螺旋线路径，匹配对应公称尺寸的牙型截面轮廓，沿螺旋线扫描生成连续的外螺纹结构，螺纹段与两端法兰的连接位置做了平滑的圆角过渡处理，避免应力集中的结构缺陷。模型的扩张段采用变径拉伸结合放样特征完成，精准还原4寸通径对应的扩张比例，内壁与外壁的壁厚保持均匀一致，符合承压管件的壁厚设计要求。材质渲染阶段选用铸钢材质，调整金属粗糙度参数还原工业管件的哑光金属质感，对法兰端面、螺纹牙顶做了轻微的高光处理，区分不同加工面的表面质感。结构设计上，两端法兰用于和管道系统的对应法兰做螺栓紧固连接，中间的外螺纹段可配套锁紧螺母实现轴向定位，扩张段用于适配不同通径的管道对接，整体结构兼顾连接强度与密封性能，可用于管道系统的变径连接、压力缓冲场景，模型的所有几何特征均可编辑，支持后续的工程图导出、装配干涉检查、有限元受力分析等后续设计工作，建模过程中未做过度的几何简化，所有安装孔、螺纹牙、过渡圆角都保留了完整的细节，能够直接用于装配模拟与生产参考。
