带叉形连接端的块状铰接支座零件

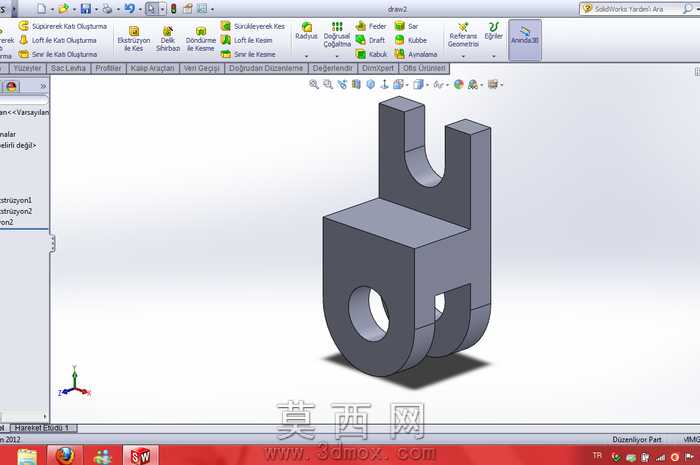

本次建模的零件为带叉形连接端的块状铰接支座，整体采用规则几何体组合的设计思路，以保证零件结构强度与加工便利性。建模过程首先从主体块体开始，通过拉伸凸台命令创建出下部的方形基座结构，基座下部设计为圆弧过渡的双片夹持结构，在双片结构的同轴位置创建圆形通孔，用于穿设铰接销轴，实现与其他构件的转动连接。在方形基座的上部，向上延伸出叉形连接臂，两个连接臂之间开设U型开口槽，槽面做圆弧过渡处理，避免应力集中，同时在连接臂的对应位置也预留了销轴安装孔位，用于和上部构件形成铰接配合。建模全程采用参数化设计方式，对各个特征的尺寸进行关联约束，保证孔位同轴度、结构对称度符合机械设计公差要求，所有棱边根据功能需求做差异化处理：非配合棱边添加小尺寸圆角去除锐边，配合面保持直角以保证装配精度。材质选用常用的45号结构钢，渲染时赋予金属哑光质感，通过环境光遮蔽效果突出零件的结构层次，清晰展现各个特征的位置关系与连接逻辑。整个零件的结构设计兼顾了连接稳定性与铰接转动的灵活性，下部的块状基座可通过焊接或螺栓连接固定在设备机架上，上下两处铰接点位可实现两个方向的转动自由度，能够满足连杆机构、传动支撑部位的连接需求，建模过程中对特征顺序进行合理排布，先创建主体基体再添加切除、圆角等细节特征，保证模型特征树逻辑清晰，便于后续修改尺寸参数调整零件规格，所有孔位均采用完全贯穿的切除方式，保证实际加工时的工艺可行性，避免出现无法加工的封闭内腔结构，同时对壁厚进行均匀化处理，保证零件受力均匀，不会出现局部应力过大导致的变形断裂问题。
