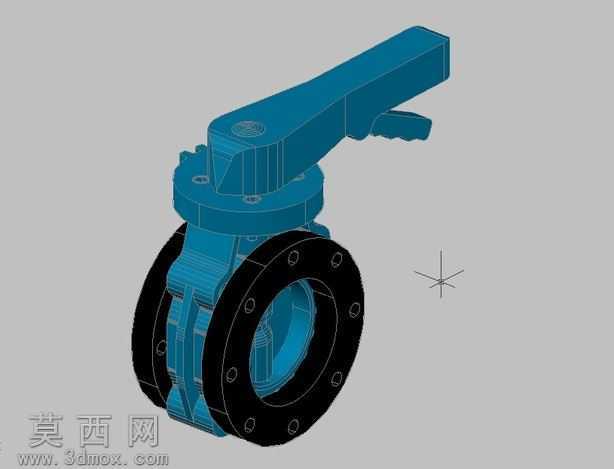

6英寸法兰式手柄蝶阀三维结构设计

本作品为6英寸150磅级法兰式蝶阀的三维设计模型，建模过程严格遵循工业阀门设计规范，采用参数化建模方式完成全结构搭建。建模阶段首先依据公称通径、压力等级参数确定阀体基础轮廓，对法兰端的螺栓孔分布、密封面尺寸按照对应标准进行精准定位，确保法兰连接尺寸符合通用管路安装要求。阀体部分采用分体式结构建模，分别绘制左右阀体、阀座安装槽、阀杆过孔等细节结构，对阀体内腔的流道曲面做平滑过渡处理，还原真实阀门的流体通道形态，避免出现建模过程中的棱角错位、曲面破面等问题。驱动部分采用手柄式手动驱动结构，建模时还原了手柄的握持弧度、扳动卡位结构，以及手柄与阀杆的连接嵌合结构，对阀杆与阀体的配合轴段做了公差适配的结构预留，同时还原了阀板的回转密封结构，阀板边缘的密封胶圈安装槽做了等深度的环形结构绘制，确保密封结构的装配合理性。材质渲染阶段，对阀体、阀板、手柄等金属部件赋予哑光铸铁材质，调整材质粗糙度、金属度参数还原工业铸件的表面质感，对法兰密封面、阀杆配合面做精加工金属质感区分，密封胶圈部分赋予黑色橡胶材质，调整材质的反光度、凹凸纹理还原橡胶件的真实视觉效果。结构设计上充分考虑手动蝶阀的实际使用逻辑，手柄的扳动角度与阀板的回转角度做了对应约束，可直观展示阀门从全开到全关的动作过程，法兰端的螺栓孔采用环形阵列方式排布，孔位间距、孔径尺寸严格匹配150磅级法兰的标准参数，阀杆与阀体之间的填料密封结构也做了分层建模还原，清晰展示阀门的密封层级设计。整体模型结构完整，各部件之间的装配关系清晰，无多余冗余建模特征，各零件的比例协调，可直观呈现法兰式手动蝶阀的整体构造与细节设计，能够用于阀门结构教学、产品方案展示、管路装配模拟等场景。
