桁架式翼面支撑结构三维设计

　　在轻型飞行器、小型无人机以及部分地面试验台架的翼面类构件设计中，这类桁架式支撑结构是承担气动载荷、维持翼面外形精度的核心受力部件，不同于蒙皮加筋的整体壁板结构，该类桁架支撑更适配小尺寸、低载荷、追求极致减重的应用场景，常见于航模试验件、小型固定翼无人机的尾翼支撑、低速风洞试验的翼面安装架等场景，能够在有限的安装空间内，用最少的材料实现足够的结构刚度，避免翼面在气动载荷下出现过大的挠度变形，影响气动效率甚至引发结构共振。

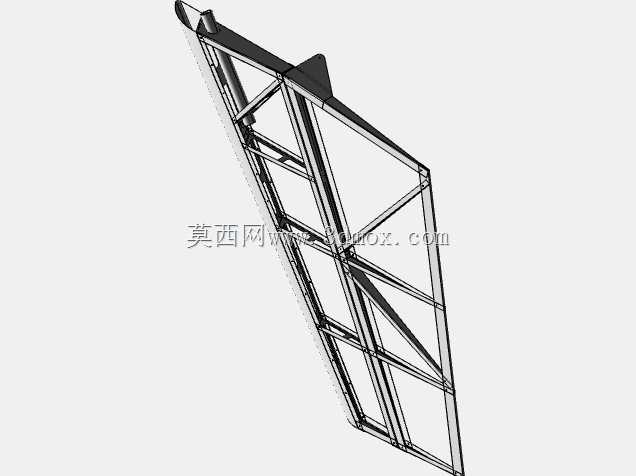

　　从结构功能来看，该支撑构件需要同时承担三个方向的载荷：翼面传递来的垂直于翼面的气动升力与阻力，飞行姿态调整时产生的侧向剪切力，以及机动飞行时的交变扭矩，因此整体采用空间桁架布局，主承力梁沿翼面展向布置，作为主要的弯矩承载构件，斜向布置的腹杆将主载荷分流传递到根部安装节点，避免单根杆件出现应力集中。设计时首先要确定根部的安装边界，也就是结构与机身或者安装基座的连接接口，图中结构上端的安装凸台就是核心连接位，该位置需要匹配基座的安装孔位，预留足够的连接面接触面积，避免连接位置出现压溃或者滑移，凸台位置做了局部加厚处理，同时设置了三角加强筋，将凸台承受的集中载荷快速分散到相邻的主弦杆上，避免局部应力过大导致结构失效。

　　外形尺寸的确定需要匹配对应翼面的弦长与展长参数，桁架的整体宽度要贴合翼面的根部弦长，保证翼面蒙皮或者翼肋能够顺利固定在桁架的外侧杆件上，展向长度则根据翼面的悬臂长度计算，保证悬臂端的挠度在设计允许范围内——通常这类小型翼面支撑的悬臂端挠度需要控制在展长的千分之五以内，避免飞行过程中翼面颤振。杆件的截面选择上，主承力弦杆采用矩形截面型材，相比圆管截面，矩形截面在垂直翼面方向的抗弯截面模量更大，能够更好地承受主要的气动弯矩，斜向腹杆则采用更小截面的杆件，主要承担拉压载荷，不需要过大的抗弯性能，这样的截面搭配能够在保证刚度的前提下最大化降低结构重量，符合航空类构件轻量化的设计要求。

　　设计过程中需要重点考虑杆件之间的连接节点处理，所有杆件的交汇位置都要做满焊连接的预留设计，避免出现杆件偏心连接的情况——如果杆件轴线没有在节点处交汇，会产生额外的附加弯矩，大幅降低结构的承载效率，甚至在交变载荷下出现节点疲劳开裂。图中可以看到每一组腹杆的交汇点都严格对齐主弦杆的轴线，斜腹杆的角度经过优化，既保证了载荷传递路径最短，也避免了杆件之间出现过小的夹角导致焊接施工难度增加，通常腹杆与主弦杆的夹角控制在30度到60度之间，兼顾受力效率与加工工艺性。

　　从安装边界来看，除了上端的主安装凸台，结构下端的端面也需要做平齐处理，部分安装场景下会在下端设置辅助支撑点，形成简支梁的受力形式，进一步降低结构的弯矩载荷，因此设计时需要保证上下安装面的平行度公差，避免安装时出现强制装配产生的内应力。结构外侧的平面是翼面的安装基准面，所有外侧杆件的外表面需要保证在同一个平面内，平面度公差控制在合理范围内，保证翼肋或者蒙皮安装后不会出现局部凸起或者间隙，影响翼面的气动外形精度。

　　在实际工程应用中，这类桁架结构相比实心支撑结构重量能够降低60%以上，同时通过合理的杆件布局，刚度损失可以控制在10%以内，非常适合对重量敏感的航空类应用场景。建模过程中需要先绘制空间线框作为杆件的中心轴线，确认所有节点位置、杆件角度符合受力计算结果后，再沿轴线扫掠生成对应的杆件实体，之后对节点位置做布尔合并处理，模拟实际焊接后的整体结构状态，最后再对安装凸台、加强筋等局部特征做细化设计，保证所有安装尺寸、配合公差符合装配要求。需要注意的是，这类桁架结构在做有限元校核时，不能简单采用梁单元整体计算，需要对节点位置做局部的实体单元细化分析，确认节点位置的应力水平在材料许用应力范围内，尤其是承受交变载荷的场景，还要对节点位置做疲劳强度校核，避免长期使用过程中出现疲劳裂纹。
